태블릿 화면의 보정량을 보며
축을 맞추는 레이저 축 정렬기

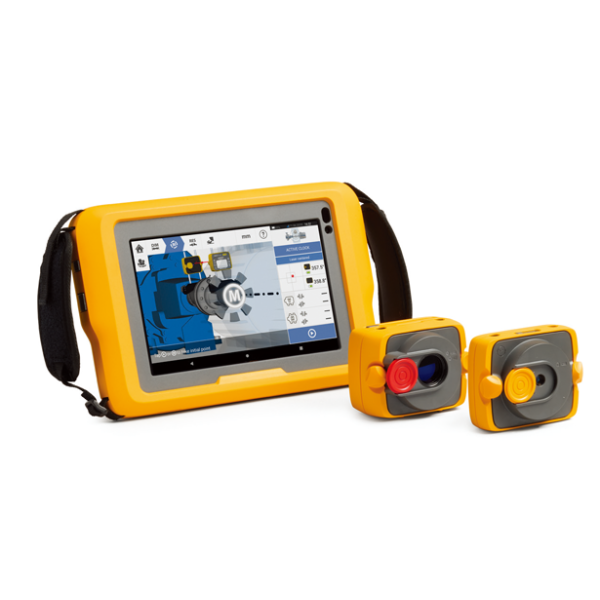

Fluke 832 레이저 축 정렬기

견적 받기

Fluke 국내 공식 대리점

Fluke 832는 단일 레이저와 듀얼 디텍터 센서로 회전 기계의 축 정렬 상태를 20.3 cm(8인치) 태블릿에 수평·수직 이동값으로 실시간 표시하는 레이저 축 정렬기(Laser Shaft Alignment Tool)입니다. 1 µm 선형 분해능의 센서로 펌프와 모터 커플링의 정렬 오차를 수치로 확인할 수 있습니다.

정렬 전에 소프트풋을 찾아 바로잡고 측정 범위를 벗어나면 자동으로 알려 주므로 재측정 횟수가 줄어듭니다. 센서와 태블릿 모두 IP65 등급이어서 정비 현장의 먼지와 물세척에도 견디며, (주)테솔이 국내에 공식 공급합니다.

1 µm

센서 선형 분해능

20.3 cm

1280 × 800 해상도 태블릿 화면

30시간

센서 연속 동작 시간

50 m

센서·태블릿 무선 가시선 거리

특징

832 태블릿의 이동값을
보며 진행하는 정렬

핵심 특징현장에서 달라지는 점
단일 레이저·듀얼 디텍터레이저와 센서를 양쪽 축에 하나씩 장착하면 사전 정렬 없이 바로 측정을 시작할 수 있습니다.
실시간 이동값수평과 수직 보정량을 동시에 보며 조정하므로 한 면을 맞추다 다른 면이 틀어지는 반복이 줄어듭니다.
소프트풋 보정정렬 전에 소프트풋을 찾아 보정하므로 정렬 후에 발 하나가 들뜨는 문제를 미리 막습니다.
8점 활성 클록정적 기계나 여러 발 위치에서 측정할 때 회전 각도에 맞춰 데이터를 수집합니다.
품질 계수·표준 편차측정 결과의 신뢰도를 수치로 표시하므로 재측정이 필요한지 바로 판단할 수 있습니다.
범위 이탈 알림·ROI 계산측정값이 범위를 벗어나면 알리고, ROI 계산 기능으로 정렬 개선 효과를 보고서에 담습니다.

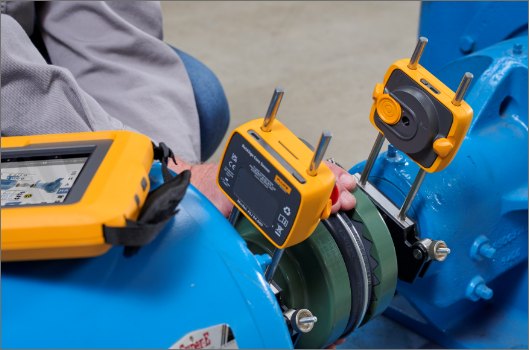

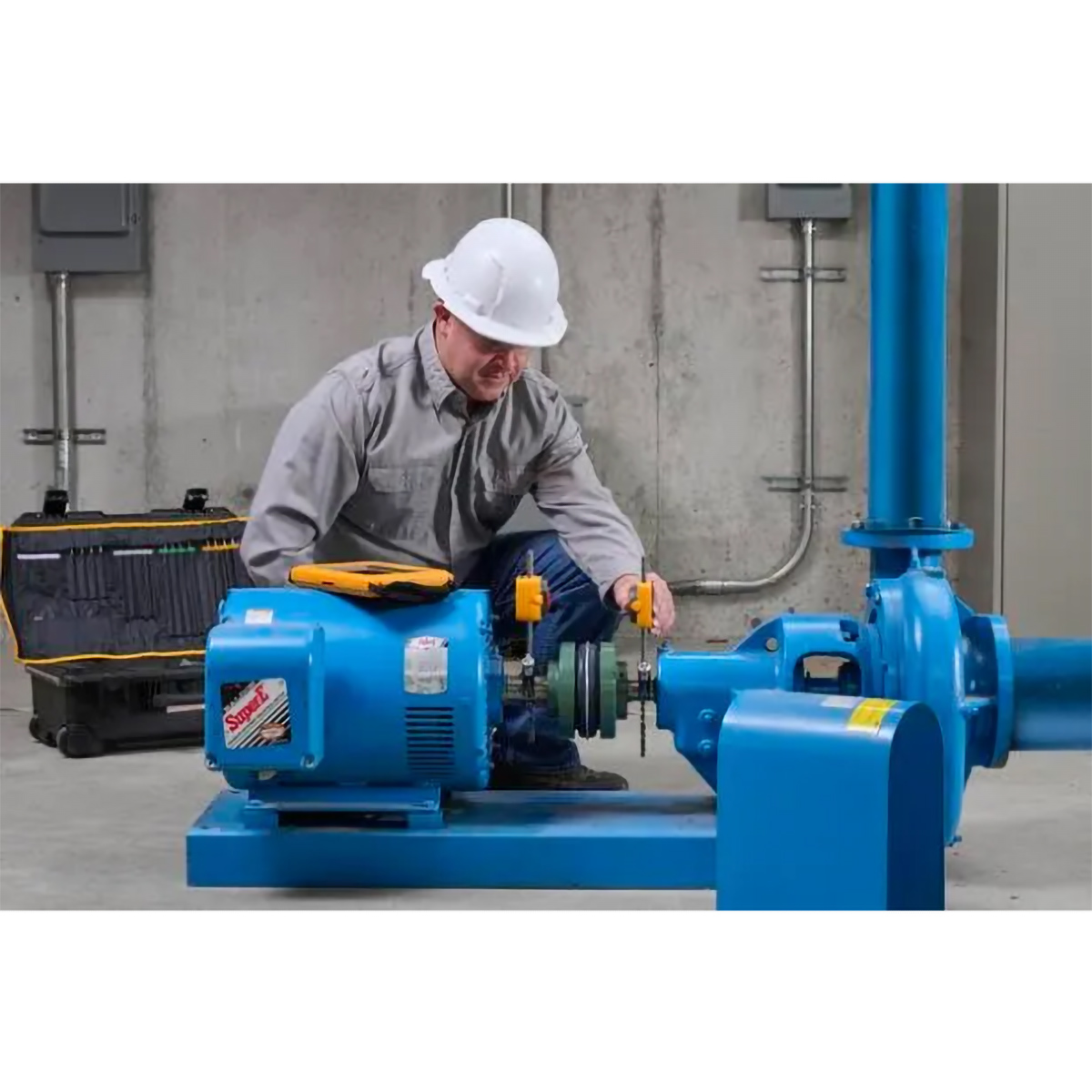

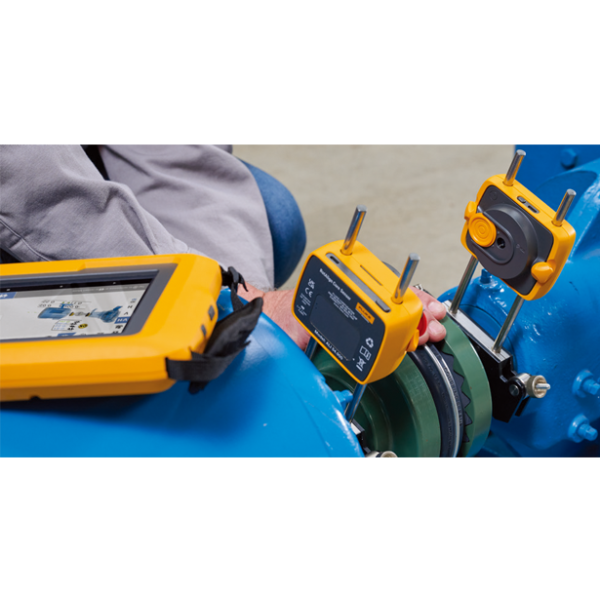

FLUKE FLUEK832 - 커플링 양쪽에 노란색 센서를 장착한 모습
커플링 양쪽에 노란색 센서를 장착한 모습

정렬 절차

소프트풋 확인부터
보고서까지

정렬 작업은 커플링 양쪽 축에 센서와 레이저를 장착하고, 레이저가 센서 광학 범위 14 × 14 mm 안에 들어오도록 조정하는 것으로 시작합니다. 센서의 6축 2평면 구조(변위 4축, 각도 2축)가 수평·수직 오프셋과 각도를 동시에 측정하며, 레이저 이격 거리는 최대 10 m입니다.

이어서 소프트풋 보정으로 발의 들뜸을 먼저 해소하고, 이동값이 목표 범위에 들어올 때까지 심 두께와 위치를 조정하세요. 커플링이 연결된 축은 물론 분리된 축도 같은 방식으로 측정하며, 결과는 자산 ID와 함께 자동 기록되어 이메일 템플릿으로 공유할 수 있습니다.

센서 무선 연결과 충전 시간

센서는 Bluetooth LE 2.4 GHz로 태블릿과 연결하며 가시선 50 m까지 도달하고, 한 번 충전하면 연속 30시간 동작합니다. 80%까지 2.5시간, 100%까지 4시간이 걸려 점심 시간에 충전해도 오후 작업을 이어 갈 수 있으며, 충전은 0~35 °C 범위에서 하세요.

사용 방법

Fluke 832
태블릿 정렬 순서와 결과 공유

832는 센서가 Bluetooth LE로 Fluke Shaft Alignment Tablet에 연결되고, 태블릿 소프트웨어가 수평·수직 보정값을 실시간으로 표시합니다. 결과는 자산 ID와 함께 자동 기록되며 맞춤 보고서와 이메일 템플릿으로 공유합니다.

소프트웨어·도구하는 일
Fluke Shaft Alignment Tablet정렬 소프트웨어 실행, Wi-Fi·Bluetooth·RFID 지원
센서 (Bluetooth LE 2.4 GHz)가시선 최대 50 m에서 태블릿으로 측정값 전송
RFID 태그설비별 자산 ID 인식과 결과 자동 기록
보고서·ROI 계산기·이메일 템플릿정렬 결과 문서화와 공유

처음 연결하는 순서

순서할 일
1커플링 양쪽 축에 레이저와 센서를 하나씩 장착합니다.
2센서와 태블릿을 켜고 Bluetooth LE 연결을 확인하세요.
3레이저가 센서 광학 범위 14 × 14 mm 안에 들어오도록 조정합니다.
4정렬 전에 소프트풋을 확인해 발의 들뜸을 먼저 바로잡으세요.
5태블릿의 실시간 보정값을 보며 이동값이 목표 범위에 들어올 때까지 심 두께와 위치를 조정합니다.
6품질 계수와 표준 편차로 결과를 확인하고 보고서를 이메일 템플릿으로 공유하세요.

센서와 레이저는 USB-C로 충전하며 충전 온도는 0~35 °C입니다. 추운 작업장에서는 실내에서 미리 충전해 두세요.

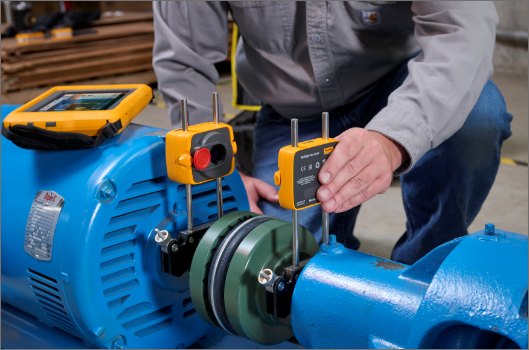

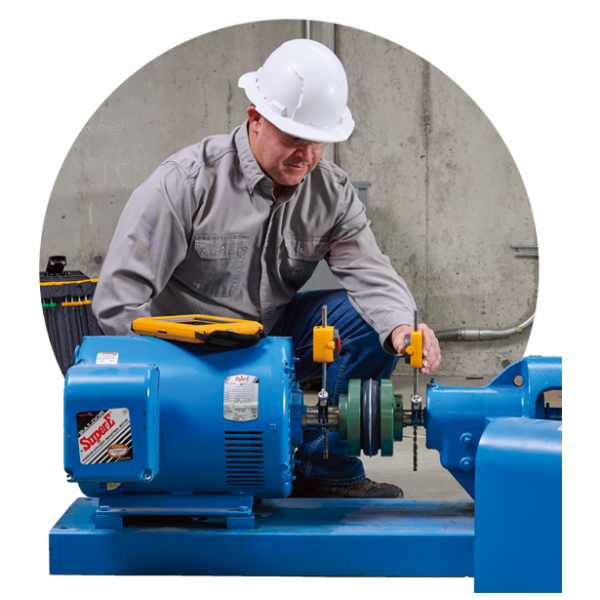

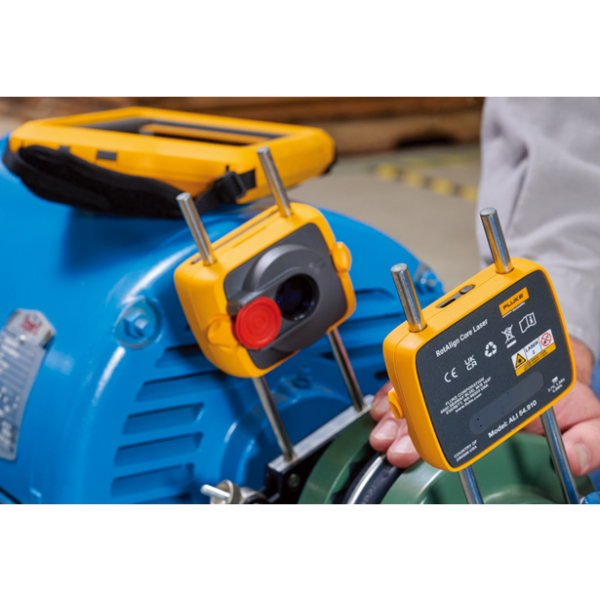

FLUKE FLUEK832 - 작업자가 모터 축에 정렬 장비를 설치하는 모습
작업자가 모터 축에 정렬 장비를 설치하는 모습

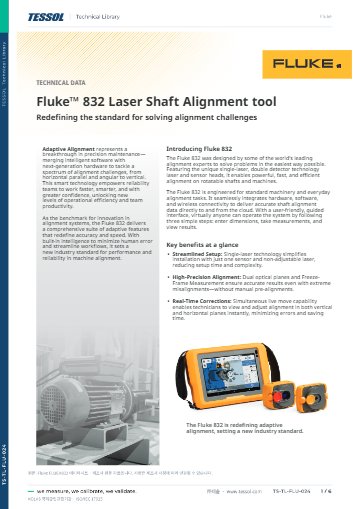

사양

832 센서·레이저·태블릿
상세 사양

항목사양
정렬 방식단일 레이저, 듀얼 디텍터
센서 유형6축 2평면 (변위 4축, 각도 2축)
센서 광학 범위14 × 14 mm, 측정 영역은 동적 확장 가능
센서 분해능선형 1 µm, 각도 10 µrad
센서 경사계분해능 0.1°, 오차 롤 ±1° / 피치 ±3°
센서 데이터 전송률약 20 Hz
센서 표시등LED 2개 (레이저 조정·배터리·충전 상태 1개, Bluetooth 통신 1개)
센서 배터리Li-Ion 3.7 V, 4.7 Wh, 연속 30시간
센서 충전USB-C, 80%까지 2.5시간 / 100%까지 4시간, 충전 온도 0 ~ 35 °C
센서 인터페이스저전력 2.4 GHz 무선(Bluetooth LE), USB 2.0 Full Speed
센서 무선 거리가시선 최대 50 m
센서 외란광 대응광학 및 능동 전자식 디지털 보상
센서 보호IP65, 충격 보호, 습도 10 ~ 90%
센서 작동 / 보관 온도-10 ~ 50 °C / -20 ~ 50 °C
센서 크기 · 무게약 104 × 72 × 54 mm · 약 231 g
레이저 유형반도체 레이저 다이오드, 630~640 nm (적색 가시광)
레이저 출력 · 발산각1 mW 미만, 0.3 mrad
레이저 안전 등급IEC 60825-1:2014 Class 2, 21 CFR 1040.10 및 1040.11 적합 (Laser Notice No. 56 예외 조건 포함)
레이저 이격 거리최대 10 m
레이저 경사계분해능 0.1°, 롤 오차 ±1°
레이저 배터리Li-Ion 3.7 V, 4.7 Wh, 연속 40시간
레이저 충전USB-C, 80%까지 2.5시간 / 100%까지 4시간, 충전 온도 0 ~ 35 °C
레이저 표시등 · 보호LED 1개 (배터리·충전 상태), IP65, 충격 보호, 습도 10 ~ 90%
레이저 작동 / 보관 온도-10 ~ 50 °C / -20 ~ 50 °C
레이저 크기 · 무게약 101 × 75 × 37 mm · 약 190 g
태블릿 디스플레이20.3 cm(8인치), WXGA 1280 × 800, 600 nits, Corning Gorilla Glass
태블릿 프로세서 · 메모리8코어 (2.2 GHz 2코어 + 1.8 GHz 6코어), 4 GB LPDDR4X SDRAM, 64 GB UFS 플래시
태블릿 배터리6100 mAh, 3.87 V Li-Ion 폴리머 (23.61 Wh), 최대 11시간, USB-C 충전
태블릿 통신Wi-Fi 6 (IEEE 802.11 a/b/g/n/ac/ax 등, 2x2 MU-MIMO), Bluetooth 5.1 / 2.1+EDR Class 2 (LE 지원), RFID 읽기·쓰기
태블릿 커넥터충전·데이터 도킹 커넥터, 측면 USB-C 포트는 태블릿 충전·데이터 전용
태블릿 카메라후면 13 MP 오토포커스(LED 플래시 사용자 제어), 전면 5 MP
태블릿 보호IP65 (방진, 분사수 대응), 1.2 m 낙하, 습도 5 ~ 95%
태블릿 작동 / 보관 온도-20 ~ 50 °C / -40 ~ 70 °C
태블릿 크기 · 무게267 × 171 × 35 mm (L × H × D) · 930 g
휴대용 케이스595 × 355 × 115 mm
소프트웨어 기능실시간 이동값, 소프트풋 보정, 8점 활성 클록, 범위 이탈 알림, 품질 계수·표준 편차 표시, 자산 ID 자동 기록, 맞춤 보고서, ROI 계산기, 이메일 결과 전송 템플릿
측정 대상커플링 연결 축, 분리된 축, 정적 기계, 여러 발 위치

활용 분야

축 정렬로 관리하는
회전 기계 정비 현장

  • 펌프와 모터 — 커플링 양쪽의 수평·수직 정렬을 정기 정비 때마다 수치로 관리합니다.
  • 분리된 샤프트 — 커플링이 없는 축도 측정해 설치 단계의 정렬을 확인합니다.
  • 현장 점검 — 소프트풋을 확인하고 그 자리에서 바로 보정합니다.
  • 정비 기록 — 자산별 보고서로 결과를 남기고 팀과 공유해 이력을 관리합니다.

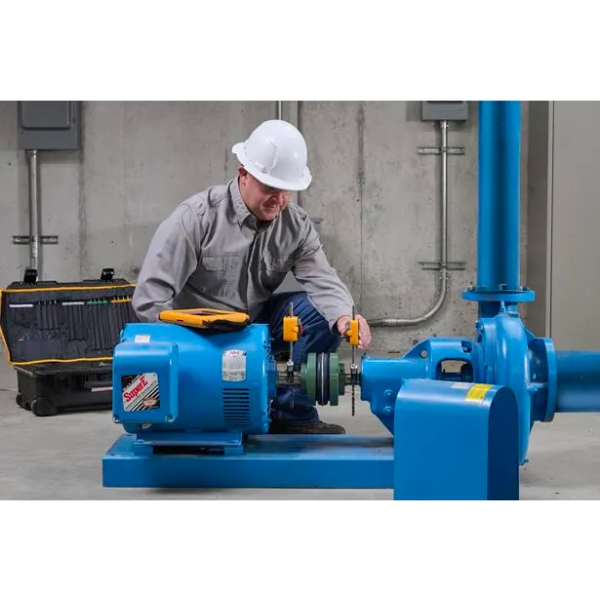

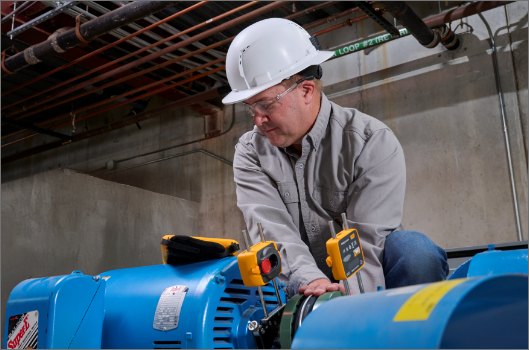

FLUKE FLUEK832 - 안전모를 쓴 작업자가 모터 설비를 점검하는 모습
안전모를 쓴 작업자가 모터 설비를 점검하는 모습

구성·옵션

Fluke 832 패키지 구성품

구성품설명

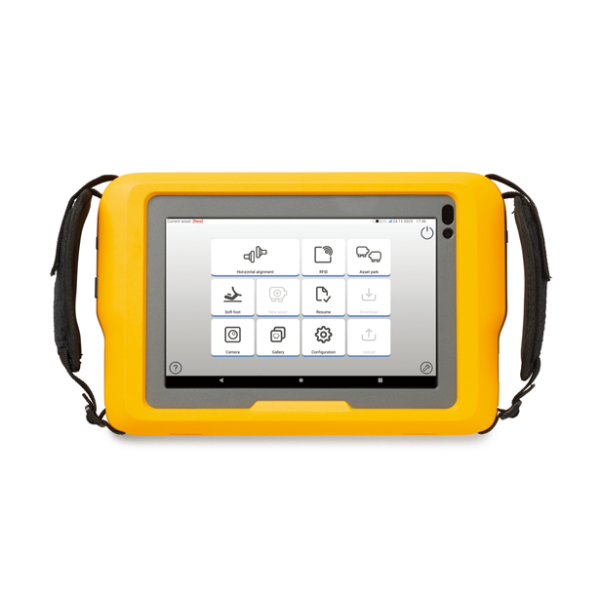

832 태블릿정렬 화면과 보고서를 보는 20.3 cm 디스플레이 단말

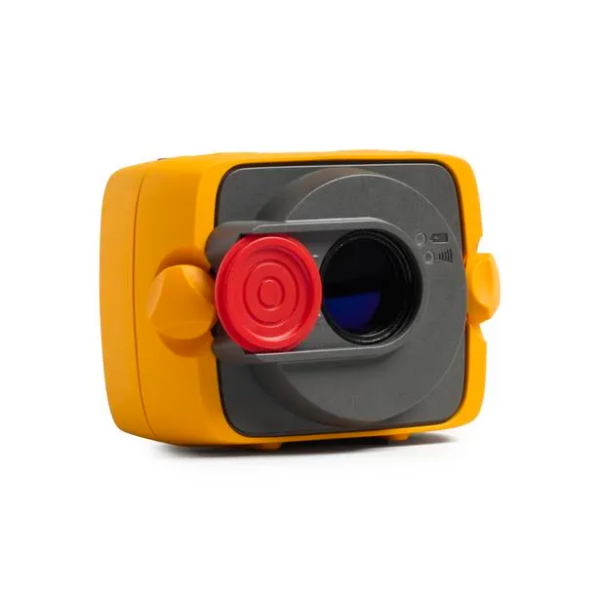

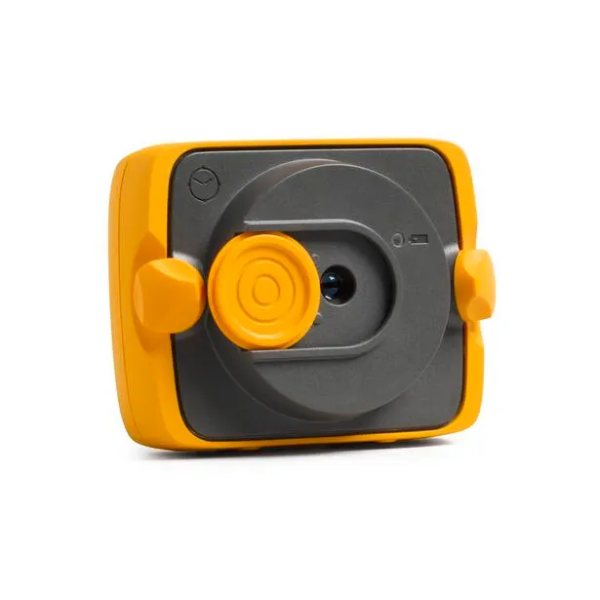

832 센서6축 2평면 측정 센서, IP65, 연속 30시간 동작
832 레이저630~640 nm 반도체 레이저, 연속 40시간 동작
충전기 · 케이블 3개태블릿·센서·레이저 충전용
브래킷 2개 · 포스트 4개 · 육각 렌치 2개축에 센서와 레이저를 고정하는 장착 부품
RFID 태그 25개자산 ID 기록용
USB 메모리 · 매뉴얼 2종 · 교정 성적서 2장 · 증명서 1장문서 및 소프트웨어 자료
줄자 · 세척용 천현장 보조 용품
휴대용 케이스595 × 355 × 115 mm
