Fluke 369 FC 누설 전류 클램프 미터

Name: Fluke 369 FC 누설 전류 클램프 미터
Brand: FLUKE
SKU: 1874

삼상 4선을 함께 감싸
간선 누설을 찾는 클램프미터

Fluke 369 FC True-RMS 누설전류 클램프미터

Fluke 369 FC는 굵은 간선과 묶인 케이블을 대형 집게로 한 번에 감싸는 True-RMS 누설전류 클램프미터입니다. IEC 61557-13 Class 1 센서와 1 µA 분해능으로 간선 단위의 교류 누설을 점검합니다.

삼상 4선을 함께 감싸면 정상 전류는 상쇄되고 누설분만 남으므로 간선 단위로 누설 여부를 가려낼 수 있습니다. 측정 범위는 교류 3 mA에서 60 A까지입니다. (주)테솔이 국내에 공식 공급합니다.

삼상 4선 동시 감싸기

3 mA 범위 분해능

최대 측정 전류

전류 센서 등급

핵심 특징	현장에서 달라지는 점
대형 집게	61 mm 집게라 굵은 간선과 묶인 케이블도 나누지 않고 한 번에 감쌉니다.
Class 1 센서	외부 자계 100 A/m 조건까지 정해진 성능을 유지합니다.
True-RMS	복잡한 비정현파도 실효값으로 측정합니다.
1 µA 분해능	3 mA 범위에서 1 µA 단위로 표시해 간선의 작은 누설 변화도 구분합니다.
완전 차폐 집게	주변 설비의 전자기 잡음 속에서도 미세한 누설 신호를 안정적으로 측정합니다.
선택 필터	필터를 켜면 40~70 Hz 대역만 측정해 노이즈가 섞인 회로에서 원치 않는 성분을 제거합니다.
기록 보조 기능	최대·최소·평균 값과 홀드로 변동하는 누설을 포착합니다.
LED 전조등	어두운 배선 캐비닛 안에서 측정 위치를 밝힙니다.
메모리·무선 기록	측정값을 메모리에 저장하고 Fluke Connect 앱으로 보냅니다.

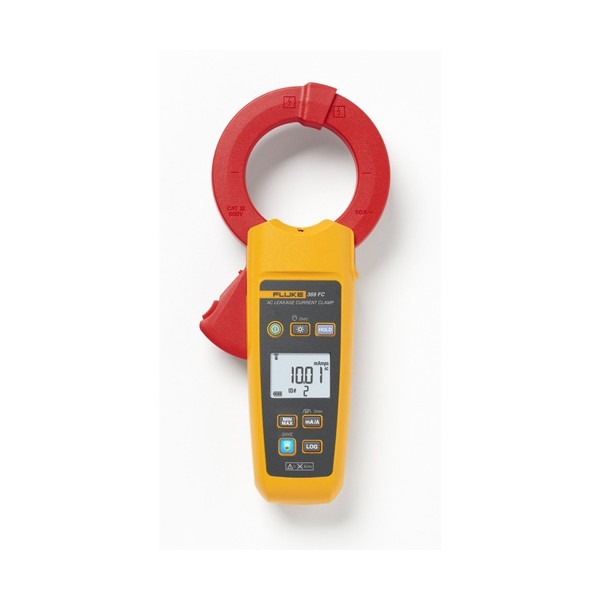

표시창이 있는 클램프 미터 본체와 붉은 클램프 헤드

삼상 4선을 한꺼번에 감싸면 정상 전류는 상쇄되고 누설분만 남습니다. Class 1 센서는 외부 자계 100 A/m 조건까지 정해진 성능을 유지하므로 대형 변압기와 모터 주변의 간선 측정에 적합합니다.

정확도는 60 A 범위가 ±(2 % + 5 digits), 그 아래 범위가 ±(1 % + 5 digits)이고 직류 누설은 측정하지 않습니다. mA와 A 범위는 직접 고르고, 그 안의 세부 범위는 자동으로 전환됩니다.

분전반 인입 간선을 대형 집게로 한꺼번에 감싸고 누설전류를 읽습니다. 값이 높으면 분기 회로로 내려가 원인 회로를 좁힙니다.

항목	사양
측정 범위	교류 전용 · 3 mA에서 60 A까지 6개 범위(3 mA / 30 mA / 300 mA / 3 A / 30 A / 60 A) · 최소 입력 10 µA rms · 3 mA 범위에서 1 µA 단위로 표시
정확도	기준 조건 23 ± 5 °C · 60 A 범위는 ±(2 % + 5 digits), 3 mA~30 A 범위는 ±(1 % + 5 digits) · 필터를 켜면 40~70 Hz, 끄면 40 Hz~1 kHz
주파수·파고율	True-RMS · 40 Hz~1 kHz · 파고율 3
집게 (최대 도체)	61 mm
안전 등급	CAT III 600 V / CAT IV 300 V (IEC 61010-2-032)
보호 등급	집게를 닫은 상태에서 IP30
배터리	15분 무조작 시 자동 꺼짐 · AA 건전지 2개로 조명을 끄면 150시간 이상
화면	백라이트 · 3300 카운트 · 갱신 속도 초당 4회
기록	내부 메모리 기록 · Fluke Connect
전류 센서 등급	IEC 61557-13 Class 1 · ≤ 100 A/m
분해능	3 mA 범위 0.001 mA (1 µA) · 30 mA 범위 0.01 mA
범위 선택	mA·A 수동 선택 · 3 / 30 / 300 mA 자동 · 3 / 30 / 60 A 자동
조명	LED 작업 전조등
EMC	산업 전자기 환경 (IEC 61326-1)
크기	257 × 116 × 46 mm
무게	600 g

가는 분기 전선 위주이면 368 FC를, 굵은 간선과 묶음 케이블이 대상이면 369 FC를 선택하세요.

구분	항목	비고
구성품	누설 클램프 미터 · 소프트 케이스 · 안전 설명서 · AA 배터리 2개	기본 구성

369 FC는 368 FC와 무엇이 다릅니까?
369 FC는 집게가 61 mm로 더 크고 센서 등급이 Class 1입니다. 측정 범위와 정확도는 368 FC와 같습니다.
369 FC는 측정값을 내부 메모리에 기록할 수 있습니까?
네, 내부 메모리에 저장하고 Fluke Connect 앱으로도 전송합니다. 저장 용량은 문의해 주시면 안내해 드립니다.
369 FC로 직류 누설전류도 측정할 수 있습니까?
아닙니다. 369 FC는 교류 누설전류 전용입니다.
369 FC를 스마트폰 앱과 연결할 수 있습니까?
네, Fluke Connect 앱과 연동해 측정값을 스마트폰으로 보낼 수 있습니다.
간선 누설 점검용 클램프도 교정을 맡길 수 있습니까?
네, 369 FC의 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 방법과 일정을 안내해 드립니다.
