접지 오류 감지가 중요한 이유와 센서 선택

전기·설비

2019.12.03

접지 오류 감지는 사람과 동물이 감전되거나 사망하지 않도록 보호하는 데 중요한 역할을 합니다.

접지 오류(지락 고장, 지락 사고, 접지 고장)는 통전 중인 도체에서 접지로 전류가 흐르는 현상입니다. 다른 장비에 피해를 줄 수 있고 사람이 감전될 수도 있습니다.

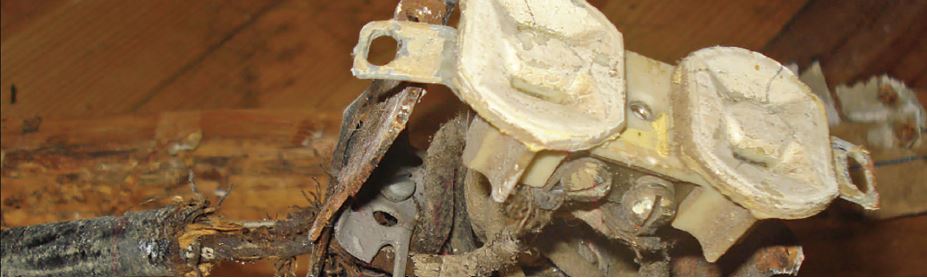

접지 오류 감지를 다룬 글의 대표 사진.

전류 감지 및 전력 모니터링 제품 공급업체인 NK Technologies는 인명, 장비, 프로세스의 피해를 막는 데 쓰는 여러 접지 오류 센서를 갖추고 있습니다.

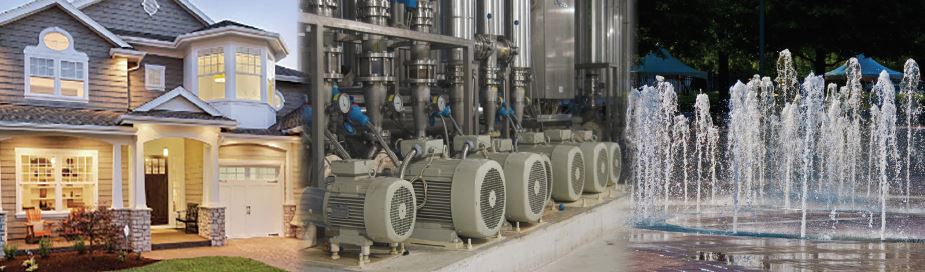

접지 오류 센서 사진.

필요성

접지 오류를 점검하지 않으면 화재가 나거나 장비가 손상되거나 감전 또는 감전사가 일어날 수 있습니다. 접지 오류를 막고 보호하기 위한 안전 규정과 전기 규정이 많습니다.

접지 오류 센서는 모터, 히터 요소, 펌프 같은 전기 장치에 연결된 도체의 전류가 단일 자기장 투과성 토로이드 주변으로 흐르는 구조입니다. CT가 도체의 불균형을 감지해 접지를 통한 전류 누설을 측정합니다.

이후 접지 오류 센서가 차단기를 작동시켜 전원을 끊거나, 적절한 조치를 시작하는 상위 레벨 제어에 경보를 보냅니다.

접지 오류 센서를 고를 때는 도체의 크기, 셋포인트, 감지 후 조치를 모두 고려해야 합니다. 다음 질문으로 선택 기준을 정리할 수 있습니다.

NK Technologies는 1300개가 넘는 제품을 설계했으며 산업 및 자동화 시장의 전류 감지 기술 업체입니다. 캘리포니아 산호세에 기반을 둔 팀이 사용자의 지락 감지 요구를 돕고, 5년 품질 보증을 제공합니다.

NK Technologies는 다양한 응용 요구에 대응하는 접지 결함 센서를 포함한 전류 감지 구성 요소를 갖추고 있습니다. 접지 결함 센서는 접지 누설 전류를 모니터링하며, 고정 설정치가 있는 센서와 조정 가능한 설정치 및 지연을 설정할 수 있는 센서가 있습니다.

NK Technologies 접지 결함 센서 제품 사진.

접지 오류란 무엇입니까?
통전 중인 도체에서 접지로 전류가 흐르는 현상입니다. 다른 장비에 피해를 주고 사람이 감전될 수 있습니다.
접지 오류 센서는 어떻게 작동합니까?
CT가 도체의 전류 불균형을 감지해 접지로 새는 전류를 측정합니다. 그러면 차단기를 작동시켜 전원을 끊거나 상위 레벨 제어에 경보를 보냅니다.
접지 오류 센서를 고를 때 무엇을 고려합니까?
도체의 크기, 셋포인트, 감지 후 조치를 모두 고려합니다. 현지 규정이 요구하는 보호와 연결 해제, 개인 보호와 장치 보호 중 중점도 따져야 합니다.
