최대 300 A 회로의 전선을
코어 하나로 감시하는 누설 계전기

NK Technologies AGL 대구경 접지 누설 계전기

견적 받기

NK Technologies 국내 정식 공급 파트너

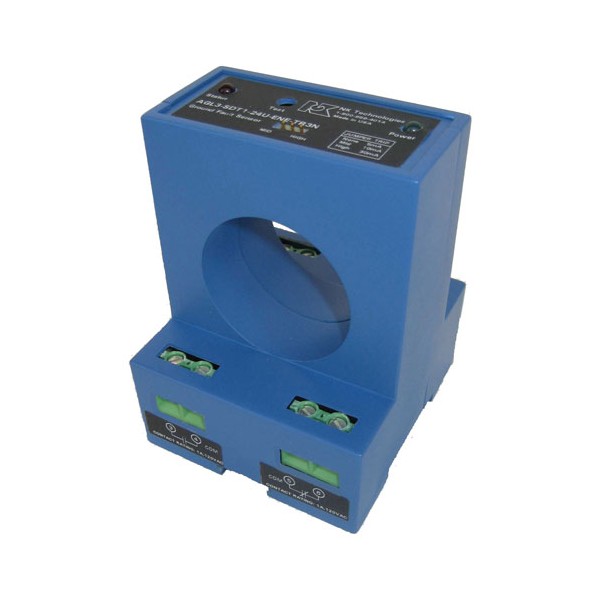

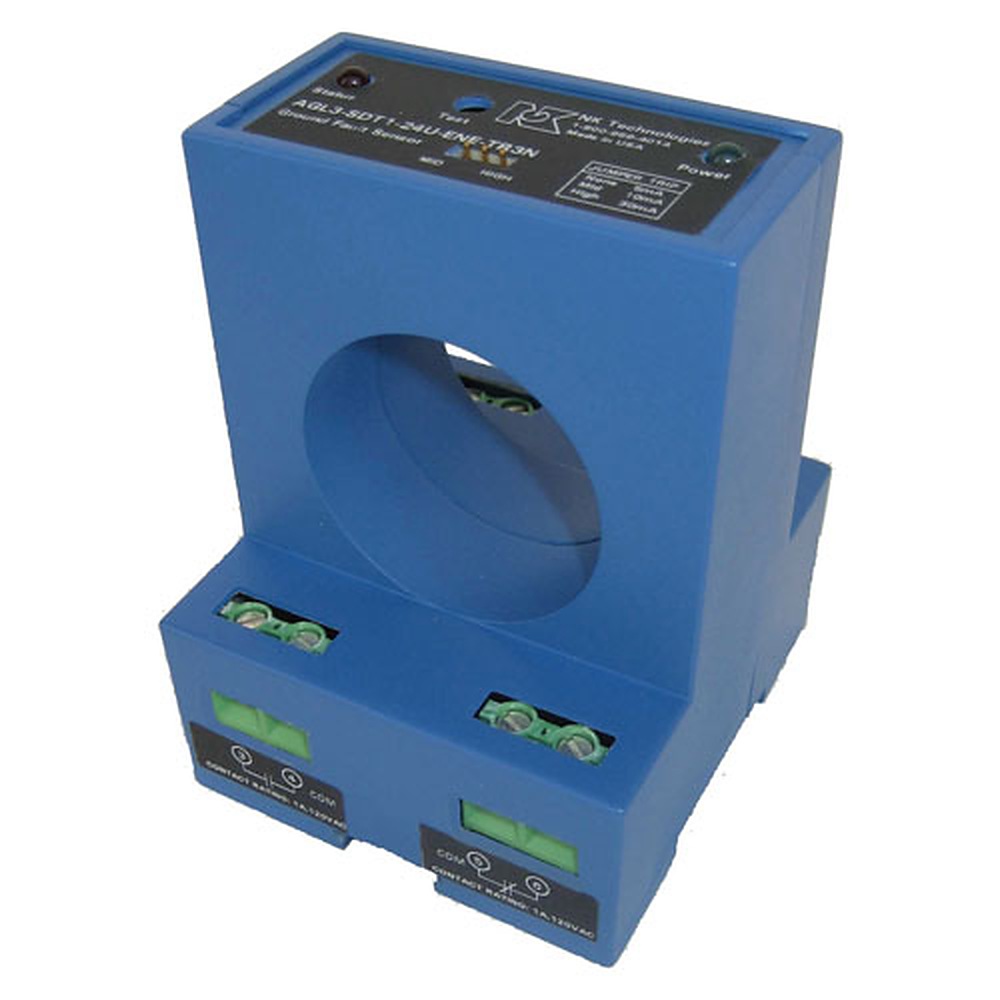

NK Technologies AGL은 코어 지름 44.7 mm에 최대 300 A 회로의 전선 다발을 통과시켜 접지 누설을 감시하는 DIN 레일형 대구경 접지 누설 계전기(Ground Fault Relay)입니다. 공장 설정 5–100 mA 또는 80–950 mA 설정값에서 SPDT 릴레이 접점이 전환됩니다.

누설이 설정값의 500 %를 넘으면 15 ms, 5 %만 넘는 미세한 누설에도 200 ms 안에 접점이 동작해 누설이 클수록 차단 신호가 빨라집니다. 현장에서 보호 기준을 바꿔야 한다면 점퍼로 5 · 10 · 30 mA를 선택하는 TR3 Tri-Set 구성을 사용합니다. 이 계전기는 (주)테솔이 국내에 공식 공급합니다.

44.7 mm

굵은 전선 다발을 통과시키는 코어

15 ~ 200 ms

누설 크기에 따른 접점 응답 시간

300 A

감시 대상 회로 전류의 상한

DIN 레일

스프링 클립 일체형 설치

특징

넓은 감지창과
두 가지 설정 방식

핵심 특징현장에서 달라지는 점
대구경 솔리드 코어굵은 전선 다발을 분리하지 않고 코어 하나에 통과시키므로 별도의 영상변류기 없이 배전반 한 곳에서 감시합니다.
공장 설정과 점퍼 설정5–100 mA 또는 80–950 mA는 출고 시 교정되고, TR3 Tri-Set은 점퍼로 5 · 10 · 30 mA를 선택해 현장에서 보호 기준을 조정합니다.
래치 또는 자동 복귀 출력래치 SPST 출력은 트립 상태를 유지해 원인 확인 전 재투입을 막고, 자동 복귀 SPDT 출력은 조건이 해소되면 접점이 복귀합니다.
제로섬 감지 방식누설로 생긴 자기장의 불균형을 감지하므로 부하 전류가 크게 변해도 누설 판정이 안정적입니다.
푸시 투 테스트와 상태 LED버튼 하나로 동작을 점검하고 녹색 전원 LED와 적색 트립 LED로 상태를 구분해 점검 시간이 짧아집니다.
손가락 보호 단자충전부에 손이 닿지 않는 단자 구조라 배전반 안 결선과 점검 작업의 감전 위험이 줄어듭니다.

설정값 선택

설정값과 응답 시간
맞추기

설정값 코드는 1이 5–100 mA, 2가 80–950 mA이며 둘 다 출고 때 교정된 트립 값이 적용됩니다. 3은 5 · 10 · 30 mA를 현장에서 점퍼로 고르는 TR3 Tri-Set입니다. 소형 히터 회로처럼 미세한 누설을 잡아야 하면 5–100 mA를, 대형 부하의 정상 누설이 큰 회로는 80–950 mA를 선택합니다.

응답 시간은 누설이 설정값을 초과한 정도에 따라 달라집니다. 5 % 초과에서 200 ms, 50 % 초과에서 60 ms, 500 % 초과에서 15 ms이며 시간 지연 기능은 없습니다. 순간적인 기동 전류로 오동작하는 회로는 지연 조절이 있는 AGLD나 AG-LC를 검토하세요.

출고 설정값과 점퍼 설정 구성

TR3 Tri-Set 모델은 점퍼 위치만 바꿔 5 · 10 · 30 mA 가운데 하나를 선택합니다. 공장 설정 모델은 주문 코드 마지막에 005~950 mA 트립 값을 지정하므로 입고 즉시 설정이 끝납니다.

출력 동작

래치와 자동 복귀
출력 선택

출력은 전자기 SPDT 릴레이입니다. 래치(LA) 옵션은 NOR1(N.O.)과 NCR1(N.C.) SPST 접점으로 트립을 유지하고, SDT1 옵션은 SPDT 접점으로 자동 복귀합니다.

자동 복귀 출력의 동작 방식은 두 가지입니다. ENE(상시 여자)는 누설뿐 아니라 제어 전원 상실까지 감시하는 페일 세이프이고, DEN(상시 소자)은 전원이 인가된 동안의 누설만 감시합니다. 제어 전원이 끊긴 상태가 위험한 설비는 ENE를 선택하세요.

사양

대구경 코어
DIN 레일 사양

항목사양
모델 코드 구성AGL – 설정 범위 – 출력 – 전원 – 옵션 – 설정값 – 노이즈 내성
최대 전선 다발(코어)직경 44.7 mm
감시 회로 전류최대 300 A
설정값 15–100 mA (공장 교정, 코드 005–100)
설정값 280–950 mA (공장 교정, 코드 080–950)
설정값 3 (TR3 Tri-Set)5 · 10 · 30 mA (현장 점퍼 선택)
전원120 VAC(66–132 V) 또는 24 VAC(19–29 V)
소비전력2 VA 미만
출력전자기 SPDT 릴레이
출력 옵션LA: 래치 SPST(NOR1 N.O. · NCR1 N.C.) / SDT1: SPDT 자동 복귀(ENE 상시 여자 · DEN 상시 소자)
접점 정격1 A @ 125 VAC, 2 A @ 30 VDC
표시녹색 LED 전원 인가, 적색 LED 출력 릴레이 동작
응답 시간설정값 5 % 초과 200 ms, 50 % 초과 60 ms, 500 % 초과 15 ms
시간 지연없음
노이즈 내성EMI/RFI 차폐, 전원 노이즈 필터(주문 옵션 N: 노이즈 내성 코팅)
절연 시험 전압5 kV
감시 회로 주파수50–60 Hz
테스트푸시 투 테스트 버튼
단자손가락 보호형
설치DIN 레일(스프링 클립), 코어 개구부는 DIN 레일과 직각
케이스UL94 V-0 난연 등급
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

굵은 케이블이 지나는
접지 누설 감시

  • 히트 트레이스 — 배관 가열 케이블 회로의 누설 전류를 감시해 절연 손상을 조기에 포착합니다.
  • 융설 설비 — 융설 가열 회로의 접지 누설을 감시해 설비 손상과 감전 위험을 줄입니다.
  • 이동식 전력 분배 — 이동식 분전반의 누설 보호에 DIN 레일 일체형으로 설치합니다.
  • 대전류 배전반 — 굵은 전선 다발이 들어가는 배전반에서 코어 하나로 회로 전체를 감시합니다.

선택 가이드

코어 지름과 표시 방식별
권장 모델

이럴 때 (현장 조건·규격)권장 모델선택 이유
전선 다발이 19.1 mm 이하일 때AG같은 계열의 소구경 모델로 설정 구성이 같습니다.
중간 구경 전선 다발이고 공장 설정으로 충분할 때AGL표시부 없이 출고 설정값을 사용하는 DIN 레일 일체형입니다.
설정값과 지연을 LED로 보며 조정할 때AGLD한 바퀴 노브와 LED 표시, 지연 조절이 추가됩니다.
800 A 회로를 한 번에 감시할 때AG-LC101.6 mm 센싱 링으로 더 굵은 도체를 통과시킵니다.
누설 크기를 4–20 mA로 전송할 때AGT-FL접점 대신 연속 출력을 내는 트랜스듀서입니다.

구성·옵션

설정 범위와
주문 옵션

  • AGL (공장 설정) — 5–100 mA 또는 80–950 mA 범위를 출고 때 트립 값으로 교정합니다.
  • AGL TR3 Tri-Set — 5 · 10 · 30 mA를 현장 점퍼로 선택하는 구성입니다.
  • 출력 선택 — NOR1 · NCR1 래치(LA) 또는 SDT1 자동 복귀(ENE · DEN)를 주문 시 지정합니다.
  • 전원 선택 — 120 VAC 또는 24 VAC 구성이며 노이즈 내성 코팅(N)을 옵션으로 추가합니다.
