NK Technologies AG 시리즈 접지 누설 계전기

견적 받기

NK Technologies 국내 정식 공급 파트너

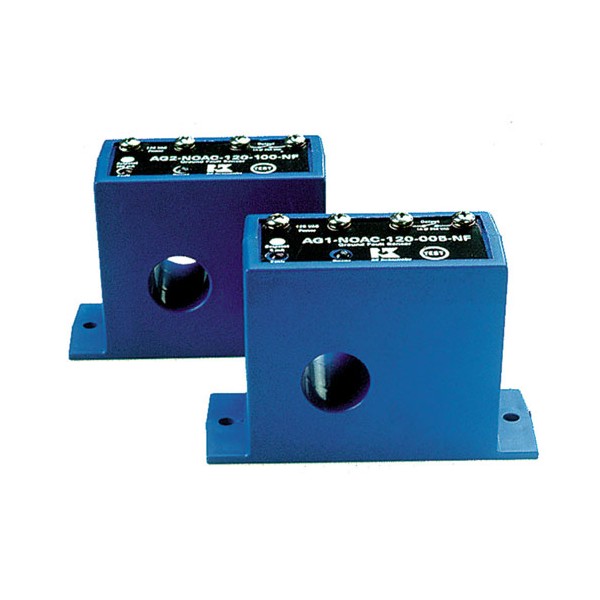

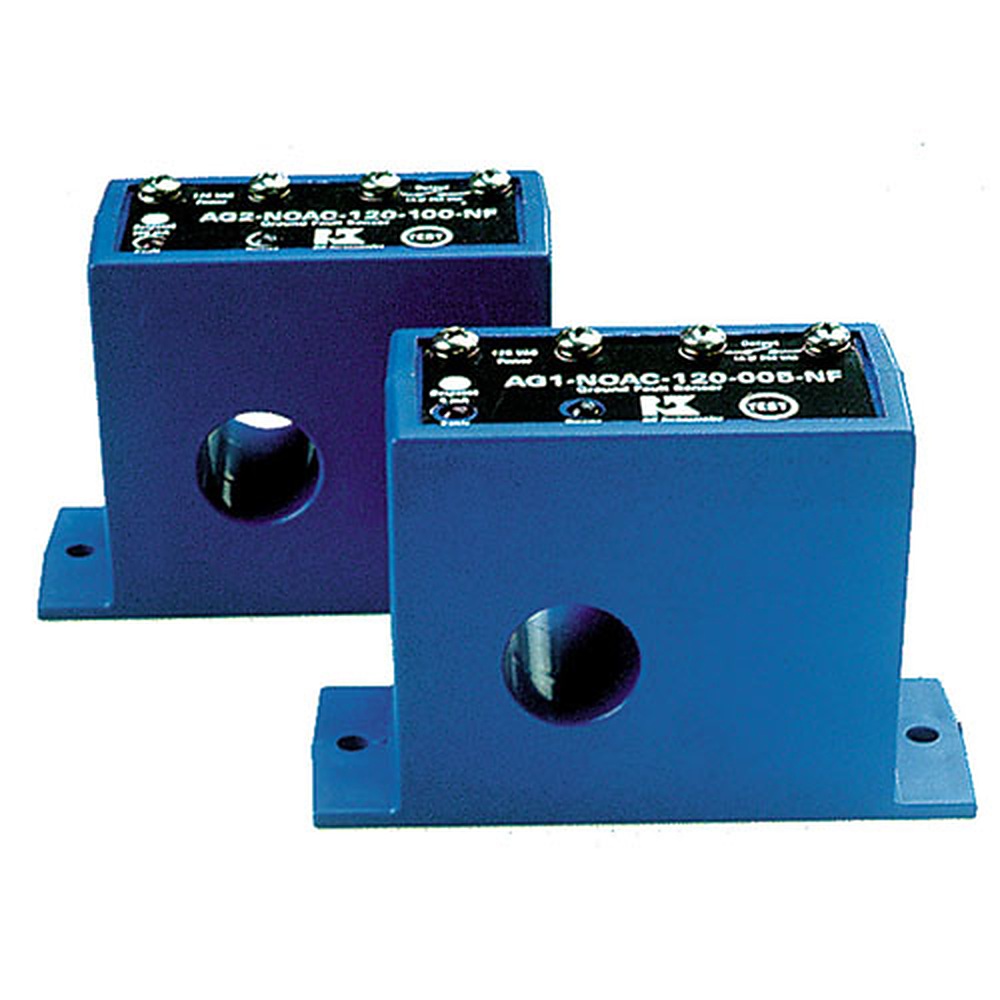

NK Technologies AG 시리즈는 단상·3상 전선 전체를 관통 코어에 통과시켜 접지 누설 전류를 감지하는 솔리드 코어 접지 누설 계전기(Ground Fault Relay)입니다. 누설 전류가 설정값을 넘으면 출력 접점이 동작해 배전 설비의 누설을 알립니다.

설정값은 모델별로 AG1이 5~100 mA, AG2가 80~950 mA, AG3가 5·10·30 mA이고 코어 내경은 0.75 in(19.1 mm)입니다. 이 계전기는 왕복 전류가 상쇄되는 영상 변류 방식으로 누설분만 감지하며, (주)테솔이 국내에 공식 공급합니다.

5~950 mA

모델별 설정값 범위

0.75 in

관통 코어 내경 (19.1 mm)

3종 전원

120 VAC · 24 VAC/VDC · 240 VAC

15 ms

설정값을 500 % 초과할 때 응답

특징

전선을 관통시켜
누설을 감지

핵심 특징현장에서 달라지는 점
영상 변류 방식전선 전체를 코어에 통과시켜 되돌아오는 전류와의 차이만 감지하므로 단상과 3상 계통에 모두 적용할 수 있습니다.
모델별 설정값AG1은 5~100 mA, AG2는 80~950 mA, AG3는 5·10·30 mA 설정값으로 감도가 나뉩니다.
반도체와 기계식 출력반도체 출력과 래칭·자동 복귀 기계식 접점 중에서 제어 회로에 맞는 출력을 고를 수 있습니다.
FS·NF 옵션상시 여자(FS)와 상시 비여자(NF) 동작 중에서 전원 상실 시의 접점 상태를 선택할 수 있습니다.
션트 트립 차단기 호환션트 트립 차단기를 구동하는 회로와 조합해 사용할 수 있습니다.
자기 절연감지 회로와 감시 대상 회로를 자기적으로 분리해 계통 전압을 직접 연결하지 않습니다.

설정값 선택

모델별 설정값과
감도 구분

AG1은 5~100 mA, AG2는 80~950 mA 범위입니다. AG2는 공장에서 설정값이 정해지며 인체 보호용 설정으로는 사용하지 않습니다. AG3는 점퍼로 5, 10, 30 mA 중에서 선택합니다. 감시할 누설 크기에 맞는 모델을 고르세요.

출력 접점 구성

반도체 출력은 NOAC/NCAC가 240 VAC에서 1 A, NCDC/NODC가 30 VDC에서 0.15 A입니다. 기계식은 래칭 SPST(NCR1/NOR1)와 자동 복귀 SPDT(SDT1)가 있어 제어 장치의 입력 방식에 따라 선택합니다.

응답과 전원

응답 시간과
전원 전압

설정값을 5 % 초과하면 200 ms, 50 % 초과하면 60 ms, 500 % 초과하면 15 ms 안에 동작합니다. 전원은 120 VAC(66~132 V), 24 VAC/VDC, 240 VAC 중에서 고르고 소비 전력은 2 VA 이하이며 감시 회로 주파수는 50~400 Hz입니다.

사양

5~950 mA
설정과 출력 사양

항목사양
코어 내경0.75 in (19.1 mm)
설정값AG1 5 ~ 100 mA · AG2 80 ~ 950 mA · AG3 5 / 10 / 30 mA
설정 방식AG2 공장 설정 · AG3 점퍼 설정
전원120 VAC (66 ~ 132 V) · 24 VAC/VDC · 240 VAC
소비2 VA 이하
반도체 출력NOAC / NCAC 1 A @ 240 VAC · NCDC / NODC 0.15 A @ 30 VDC
기계식 출력NCR1 / NOR1 래칭 SPST · SDT1 자동 복귀 SPDT
출력 옵션FS (상시 여자) · NF (상시 비여자) · 래칭 LA · ENE / DEN
응답설정값 5 % 초과 200 ms · 50 % 초과 60 ms · 500 % 초과 15 ms
감시 회로 주파수50 ~ 400 Hz
절연시험 전압 5 kV
적용 계통단상 · 3상
노이즈 내성N 접미사 모델

활용 분야

누설 감시가 필요한
배전 설비

  • 배전반 감시 — 분기 회로의 접지 누설을 설정값 기준으로 감시하고 경보를 출력합니다.
  • 션트 트립 차단 — 누설이 설정값을 넘으면 차단기를 구동하는 회로에 신호를 전달합니다.
  • 설비 정기 점검 — 모터와 히터 회로의 절연 열화를 누설 전류 변화로 발견합니다.
  • 3상 설비 — 3상 선로 전체를 한 번에 관통시켜 선로별 점검 없이 누설을 감시합니다.

선택 가이드

선로 조건별
계전기 선택

이럴 때 (현장 조건)권장 모델선택 이유
0.75 in 코어에 들어가는 전선의 누설을 감시할 때NK Technologies AG5~950 mA 설정값과 반도체·기계식 출력을 갖춥니다.
더 굵은 전선을 관통시켜야 할 때NK Technologies AG-LC4 in 코어의 대형 접지 누설 계전기입니다.
디지털 표시창으로 누설 값을 보고 싶을 때NK Technologies AGLD디지털 표시 접지 누설 계전기입니다.
DC 회로의 누설을 감시할 때NK Technologies DGDC 접지 누설 계전기입니다.

구성·옵션

모델과
출력·전원 옵션

구분항목
모델AG1 · AG2 · AG3
전원 옵션120 VAC · 24 VAC/VDC · 240 VAC
출력 옵션반도체 NOAC · NCAC · NCDC · NODC
출력 옵션기계식 NCR1 · NOR1 · SDT1
동작 옵션FS · NF · LA · ENE · DEN · N 접미사

관련 제품

더 굵은 전선과 DC 회로까지
보는 누설 계전기
