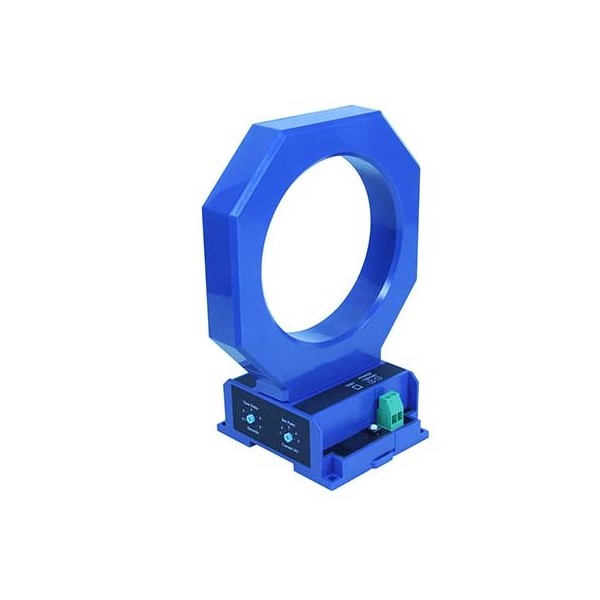

NK Technologies 접지 누설 전류 센서

NK Technologies 접지 누설 전류 센서

MODEL
AG-LC 시리즈
브랜드
NK TECHNOLOGIES

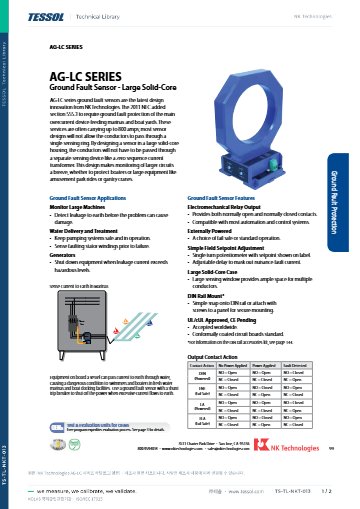

제품 자료
제품문의 구매하기

최대 800 A 도체의
접지 누설을 감시하는 대형 계전기

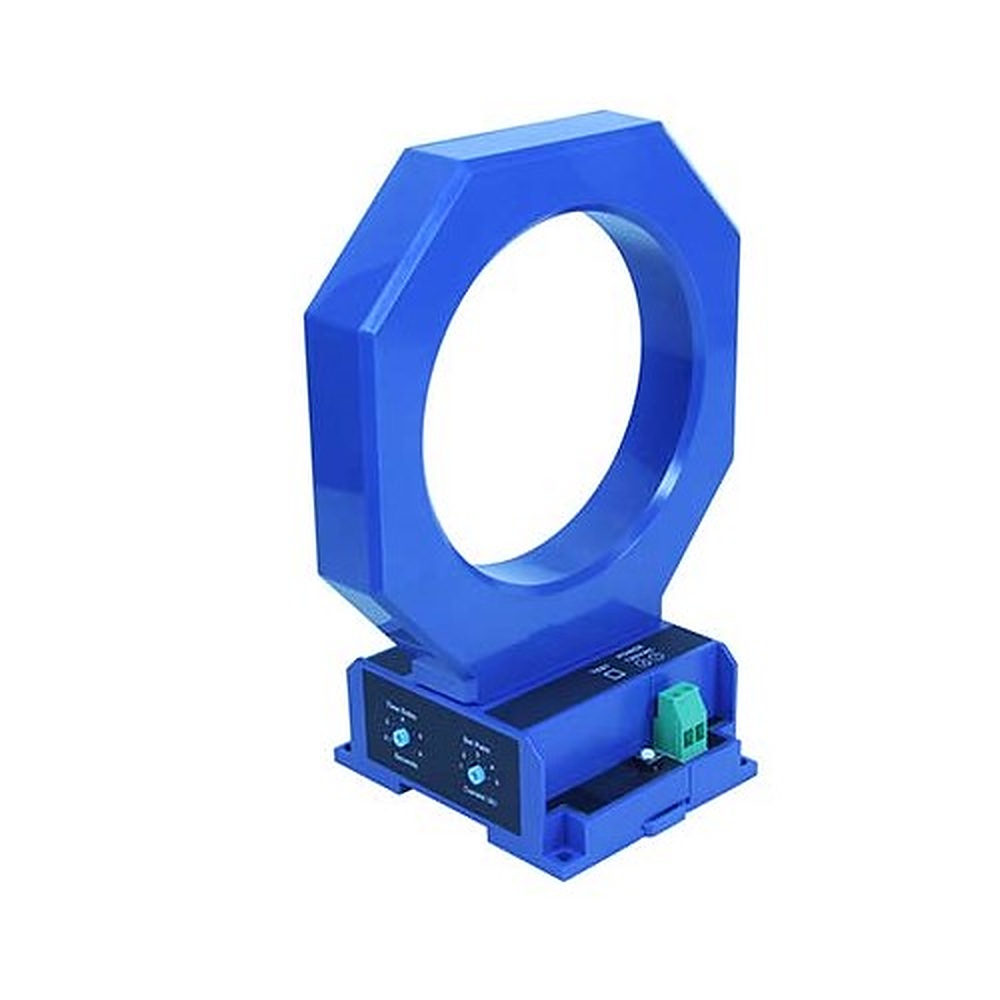

NK Technologies AG-LC 대형 접지 누설 계전기

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AG-LC는 지름 101.6 mm 센싱 링에 최대 800 A 도체를 통과시켜 접지 누설을 감시하는 대형 접지 누설 계전기(Ground Fault Relay)입니다. 30 mA~5 A 네 구간의 트립 범위와 0.1~8 s 지연을 갖추고 배전반과 대형 메인 차단기 보호에 사용합니다.

설정값의 90 %를 넘는 전류에 100 ms로 응답하고, 회로기판에는 컨포멀 코팅이 기본 적용됩니다. 별도의 영상변류기 없이 도체를 링에 바로 통과시키는 구조여서 설치 공간이 줄어듭니다. 이 계전기는 (주)테솔이 국내에 공식 공급합니다.

101.6 mm

대형 케이블 다발의 센싱 링

30 mA ~ 5 A

4개 구간으로 나눈 트립 범위

0.1 ~ 8 s

순간 고장을 거르는 지연 조절

5000 VAC

입출력 절연 시험 전압

특징

큰 감지창과
넓은 트립 범위

핵심 특징현장에서 달라지는 점
800 A 단일 센싱 링최대 800 A 도체를 하나의 링에 통과시켜 대전류 메인 회로도 한 지점에서 감시합니다.
4개 구간 트립 범위30 mA에서 5 A까지 네 구간 중 설비 누설 수준에 맞는 범위를 골라 오동작과 감도 부족을 함께 줄입니다.
0.1~8 s 지연 조절순간적인 고장 전류를 걸러 하위 보호 장치와의 보호 협조를 확보하고 불필요한 차단을 줄입니다.
NO · NC 접점 동시 제공전자기 릴레이가 두 접점을 모두 갖춰 대부분의 제어 계통에 별도 변환 없이 연결합니다.
이색 LED 상태 표시녹색은 정상, 주황색은 설정값 초과, 소등은 전원 꺼짐으로 구분해 점검 시 상태를 바로 판독합니다.
DIN 레일 또는 패널 고정DIN 레일 스냅 장착이나 패널 나사 고정 중 설치 환경에 맞는 방식을 선택할 수 있습니다.

트립 범위

네 구간 트립 범위
선택 기준

트립 범위는 1이 30–150 mA, 2가 80–400 mA, 3이 300–1500 mA, 4가 1.0–5.0 A입니다. 정상 상태의 누설이 큰 대형 부하일수록 높은 구간을 선택해야 하며, 인체 보호가 목적이면 낮은 구간을 선택합니다.

공장 설정 모델은 C(30–150 mA)와 D(80–400 mA)로 구분하고 주문 코드 트립 값에 030~400 mA를 지정합니다. 현장에서 값을 바꿔야 하는 설비는 1~4 구간의 조정형을 선택하세요.

구간별로 나뉜 트립 범위와 설정값 라벨

단회전 가변저항으로 설정값을 조정하며, 각 설정값은 라벨에 표시됩니다. 4개 구간 가운데 설비의 정상 누설보다 높고 위험 수준보다 낮은 구간을 고르면 감도와 안정성을 함께 확보합니다.

지연과 출력

지연 시간과
접점 동작 방식

지연은 0.1~8 s 범위에서 조절하며 순간 고장 전류가 하위 보호 장치에서 먼저 정리되도록 협조를 확보합니다. 오토리셋형은 시험 버튼을 지연 시간보다 길게 누르면 고장을 모의하고, 래치형은 버튼을 눌러 해제하거나 외부 버튼을 추가합니다.

접점 동작은 DEN, ENE, LA, ELA 네 가지입니다. ENE와 ELA는 제어 전원 상실까지 이상으로 다루는 페일 세이프 동작이며, LA와 ELA는 트립을 유지하는 래치형입니다.

사양

대형 센싱 링
계전기 사양

항목사양
모델 코드 구성조정형 AG-[범위 1–4]-SDT-[전원]-[접점 동작]-LC / 공장 설정형 AG-[C 또는 D]-SDT-[전원]-[접점 동작]-[트립 값]-LC
최대 전선 다발(코어)직경 101.6 mm, 도체 최대 800 A를 하나의 링에 통과
트립 범위30–150 mA · 80–400 mA · 300–1500 mA · 1.0–5.0 A
공장 설정 모델C: 30–150 mA / D: 80–400 mA (트립 값 030–400 mA 지정)
트립 지연0.1–8 s
전원120 VAC 또는 24 VAC/DC(22–28 V)
소비전력4 VA 미만
출력전자기 릴레이 1 A @ 120 VAC, 2 A @ 30 VDC
접점 구성상시 개방(NO) · 상시 폐쇄(NC) 동시 제공
접점 동작DEN 상시 소자 · ENE 상시 여자(페일 세이프) · LA 래치 · ELA 래치 상시 여자(페일 세이프)
응답 시간100 ms (설정값 90 % 초과 전류)
표시이색 LED (녹색: 전원 인가·누설 설정값 미만, 주황색: 설정값 초과, 소등: 전원 꺼짐)
수동 버튼오토리셋형: 지연 시간보다 길게 누르면 고장 모의 / 래치형: 누르면 해제
절연 시험 전압5000 VAC
주파수 범위40–60 Hz
설정 방식단회전 가변저항, 설정값 라벨 표시
설치DIN 레일 스냅 또는 패널 나사 고정
케이스대형 솔리드 코어(LC), UL94 V-0 난연 등급, 회로기판 컨포멀 코팅 기본
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

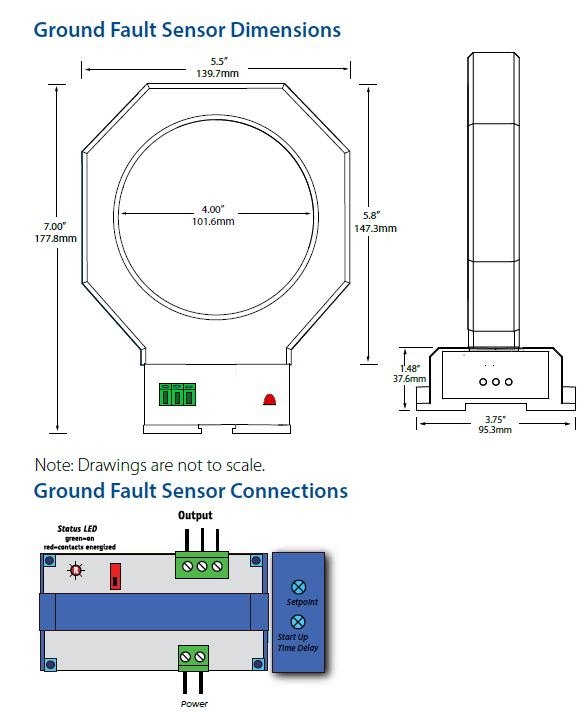

NK TECHNOLOGIES AG-LC 시리즈 - 센서의 치수도와 단자 결선 구성도
센서의 치수도와 단자 결선 구성도

활용 분야

대전류 회로의
접지 누설 보호

  • 마리나·부두 — 육상 전원을 받는 메인 차단기 회로의 접지 누설을 최대 800 A급까지 감시합니다.
  • 대형 기계 설비 — 누설 전류를 손상 전에 감지해 기계와 모터를 보호합니다.
  • 급수·수처리 — 펌프 모터 고정자 권선이 손상되기 전에 누설 증가를 포착해 펌프 운전을 유지합니다.
  • 발전기 — 누설 전류가 위험한 수준에 이르면 설비를 정지시키는 신호를 전달합니다.

선택 가이드

코어 지름과 전류별
권장 모델

이럴 때 (현장 조건·규격)권장 모델선택 이유
전선 다발이 19.1 mm 이하일 때AG소구경 모델로 소형 회로에 맞습니다.
44.7 mm 전선 다발과 DIN 레일일 때AGL공장 설정값 중심의 중간 구경 모델입니다.
설정값을 LED로 보며 조정할 때AGLD44.7 mm 코어와 LED 표시, 지연 조절을 갖춥니다.
DC 회로를 감시할 때DGDC 전용 접지 누설 계전기입니다.
800 A 대전류 회로를 한 번에 감시할 때AG-LC대형 센싱 링과 네 구간 트립 범위, 지연 조절을 갖춥니다.

구성·옵션

트립 범위와
주문 구성

  • 트립 범위 1 — 30–150 mA, 현장 조정형입니다.
  • 트립 범위 2 — 80–400 mA입니다.
  • 트립 범위 3 — 300–1500 mA입니다.
  • 트립 범위 4 — 1.0–5.0 A입니다.
  • 전원 선택 — 120 VAC 또는 24 VAC/DC를 주문 시 지정합니다.
