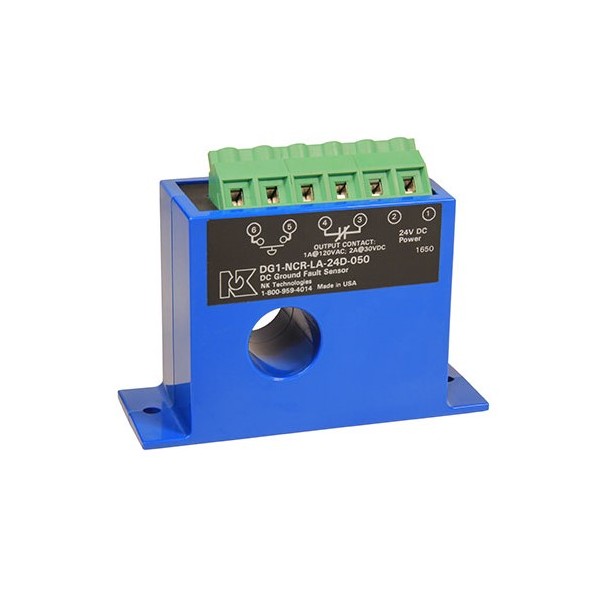

NK Technologies 누설 전류 센서

NK Technologies 누설 전류 센서

MODEL
DG 시리즈
브랜드
NK TECHNOLOGIES

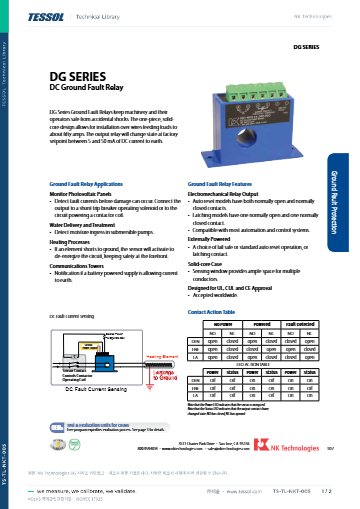

제품 자료
제품문의 구매하기

DC 접지 누설을 감지해
접점으로 알리는 누설 계전기

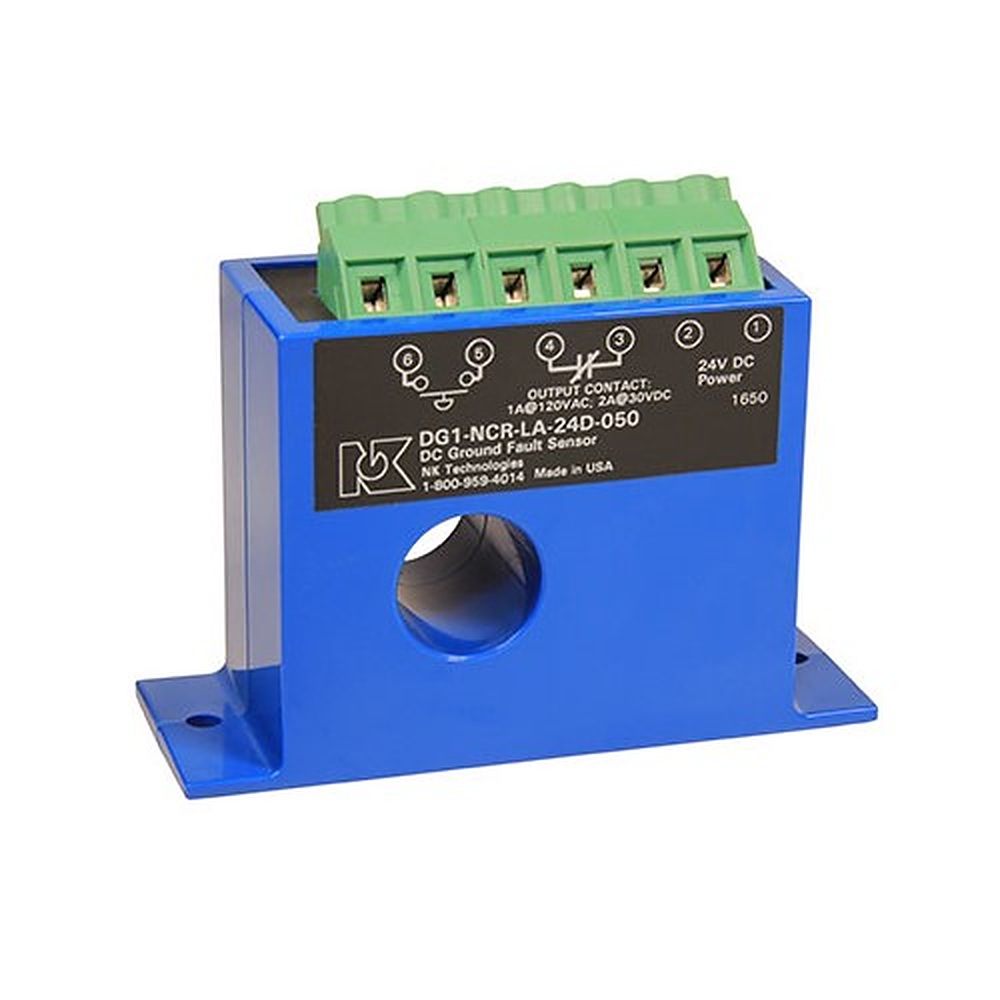

NK Technologies DG DC 접지 누설 계전기

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DG는 DC 접지 누설 계전기(DC Ground Fault Relay)로, 기계와 작업자를 감전에서 보호합니다. 지름 19.1 mm 솔리드 코어에 부하 전류 약 50 A까지의 DC 전선을 통과시키고, 대지로 새는 DC 누설이 5–50 mA 공장 설정값에 이르면 릴레이 접점을 전환합니다.

최대 응답 시간은 55 ms이며 감시 회로는 최대 1500 VDC, 입출력 절연은 5000 V 시험 전압을 갖춰 DC 전원 계통에 적합합니다. 별도의 AC 전원 없이 24 VDC 외부 전원 하나로 구동하는 이 계전기는 (주)테솔이 국내에 공식 공급합니다.

24 VDC

20–26 V 범위의 외부 구동 전원

55 ms

릴레이 접점의 최대 응답 시간

1500 VDC

감시할 수 있는 회로 전압 상한

약 50 A

코어에 통과시키는 부하 전류

특징

DC 회로 전용으로
설계된 누설 감시

핵심 특징현장에서 달라지는 점
DC 접지 누설 감지AC 전용 계전기가 감지하지 못하는 DC 누설을 감시하므로 DC 전원 설비의 감전 위험을 줄입니다.
공장 설정 트립 값5–50 mA 안에서 출고 시 값이 정해져 있어 입고 즉시 사용하며 현장 조정 실수가 생기지 않습니다.
외부 24 VDC 전원별도 AC 전원 없이 DC 제어 전원만으로 구동해 DC 설비 안에서 배선이 단순해집니다.
래치와 자동 복귀 출력래치(LA)는 트립을 유지해 원인 점검 전 재기동을 막고, 자동 복귀(ENE · DEN)는 조건이 해소되면 접점이 복귀합니다.
전원 LED와 상태 LED통전 상태와 접점 전환 여부를 따로 표시하므로 제어반 앞에서 점검 시간을 줄입니다.
일체형 솔리드 코어감지창에 여러 도체를 한꺼번에 통과시켜 부하 전선 위에 바로 설치할 수 있습니다.

출력 방식

래치와 자동 복귀
접점 선택

출력은 전자기 릴레이로 1 A @ 120 VAC, 2 A @ 30 VDC까지 개폐합니다. 주문 코드의 SDT는 자동 복귀 전용 SPDT, NOR와 NCR는 래치 전용 SPST(각각 N.O.와 N.C.)입니다. 자동 복귀형은 a접점과 b접점을 모두 갖고, 래치형은 N.O.와 N.C. 접점을 각각 하나씩 갖습니다.

접점 동작은 DEN(상시 소자), ENE(상시 여자), LA(래치) 중에서 정합니다. ENE는 누설뿐 아니라 제어 전원 상실까지 이상으로 판단하는 페일 세이프 동작이므로 정전 시에도 보호가 필요한 DC 설비에 적합합니다.

전원 LED와 상태 LED 표시

전원 LED는 센서에 전원이 들어온 상태를, 상태 LED는 출력 접점이 전환된 상태를 표시합니다. 접점 동작 방식에 따라 정상 상태에서도 상태 LED가 켜질 수 있으므로 설치 시 동작 방식을 라벨에 표시해 두세요.

설치 조건

전원·코어·부하
설치 조건 검토

구동 전원은 20–26 V 범위의 24 VDC이며 소비는 4 VA 미만입니다. 코어 직경은 19.1 mm이고 통과시킬 부하 전류는 약 50 A 수준까지입니다. DC 회로는 모든 전류 경로 도체를 한 번에 코어에 통과시켜야 합니다.

감시 대상 회로의 전압이 1500 VDC 이내인지, 케이스 온도가 -20 ~ 50 °C 범위인지를 먼저 확인하세요.

사양

24 VDC 구동
DC 누설 사양

항목사양
모델 코드 구성DG[범위]-[출력]-24D-[접점 동작]-[트립 값] (예: DG1-SDT-24D-ENE-010)
최대 전선 다발(코어)직경 19.1 mm, 부하 약 50 A까지
설정값 범위5–50 mA, 공장 설정 (트립 코드 005–050)
전원24 VDC (20–26 V)
소비전력4 VA 미만
출력전자기 릴레이 1 A @ 120 VAC, 2 A @ 30 VDC 최대
출력 옵션NOR(N.O.) · NCR(N.C.) 래치 SPST(LA) / SDT SPDT 자동 복귀(ENE · DEN)
출력 동작상시 여자 · 상시 소자 · 래치
응답 시간55 ms 이하
감시 회로최대 1500 VDC
주파수DC
절연 시험 전압5000 V
표시전원 LED, 상태 LED (접점 전환 표시)
케이스솔리드 코어, UL94 V-0 난연 등급
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

DC 설비의
접지 누설 보호

  • DC 기계 설비 — DC로 구동하는 기계의 접지 누설을 감시하고 이상 시 접점으로 신호를 전달합니다.
  • 작업자 보호 — 우발적 감전 위험이 있는 DC 설비의 누설 전류를 감시합니다.
  • 태양광 발전 설비 — 직류 전원 회로의 대지 누설을 감시합니다.
  • 급수·수처리와 가열 공정 — 펌프와 가열 설비의 DC 회로 누설 보호에 설치합니다.

선택 가이드

DC·AC 회로별
누설 계전기 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
DC 회로의 대지 누설을 감시할 때DG1500 VDC 회로까지 감시하는 DC 전용 계전기입니다.
AC 회로의 누설을 감시할 때AG · AGL · AGLDAC 전용이며 코어 지름과 표시 방식으로 고릅니다.
굵은 AC 전선 다발일 때AGL · AG-LC44.7 mm와 101.6 mm 코어로 굵은 다발을 한 번에 감시합니다.
누설 크기를 연속 신호로 받을 때AGT-FL4–20 mA 연속 출력의 트랜스듀서입니다.

구성·옵션

출력과
트립 값 주문

  • 출력 LA — NOR(N.O.) 또는 NCR(N.C.) 래치 SPST 접점입니다.
  • 출력 ENE · DEN — SPDT 자동 복귀 접점이며 ENE는 상시 여자, DEN은 상시 소자입니다.
  • 트립 값 — 5–50 mA 안에서 주문 시 지정하는 공장 설정으로 출고됩니다.
