크레인 모터 전류·전압 측정 NK Technologies 센서

NK Technologies 전류센서와 전압 트랜스듀서는 크레인 모터의 전압과 전류를 PLC로 보내 관제실에서 모니터링하게 합니다.

크레인용 전류센서는 크레인 모터의 전력을 측정하고 제어하는 데 쓰는 센서입니다. 이 글은 NK Technologies의 DC 전류센서와 AC·DC 전압 트랜스듀서를 크레인과 선로운반차에 적용하는 방법을 정리합니다.

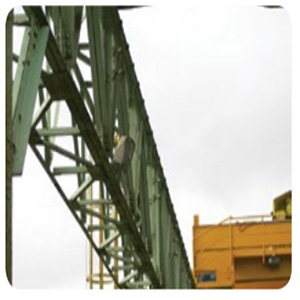

전류센서를 사용한 크레인 모터 전력 측정 이미지입니다.

DC 모터

DC 전류센서는 모터 전류를 PLC로 보냅니다

크레인이나 선로운반차 같은 많은 어플리케이션은 낮은 스피드와 높은 토크가 필요해 DC 권선 모터를 씁니다. DC 모터를 많이 쓰는 이유는 인가되는 전압을 제어해 모터의 속도를 쉽게 제어할 수 있기 때문입니다.

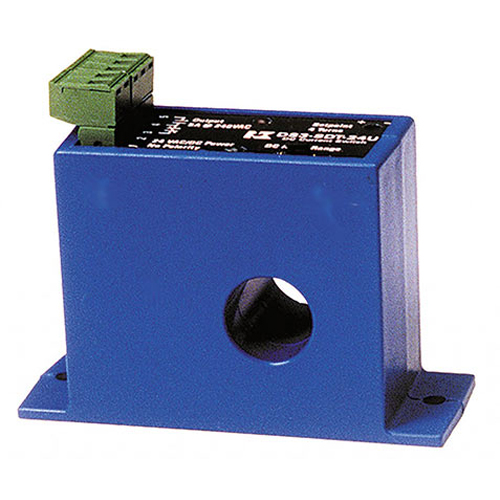

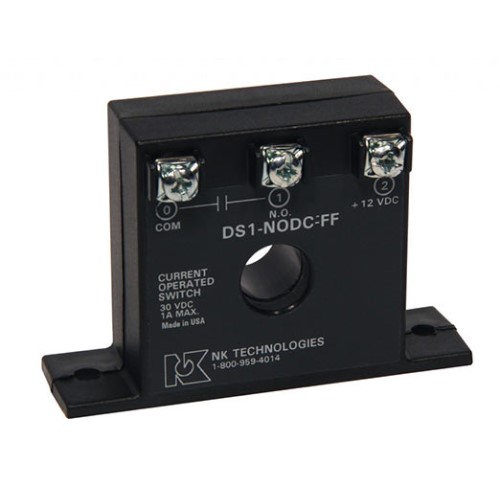

이 과정에서 NK Technologies의 DC 전류센서는 전류의 크기에 비례하는 아날로그(Analogue) 신호를 출력해, PLC와 데이터로거 같은 여러 측정장비에 DC 전류값을 정확히 전달합니다. 과전류 상황이 생겨도 모터가 안전하게 작동하도록, 과전류 임계값이 설정된 DC 전류 작동 스위치에 신호를 보내 모터를 안전하게 제어하도록 돕습니다.

모니터링

호이스트 크레인은 전압·전류를 관제실로 보냅니다

예전에 철강·중공업 시설에 설치된 호이스트 크레인에는 모터가 동작할 때의 전압, 전류, 전력값을 관제실에서 모니터링할 수 있는 장치가 거의 없습니다.

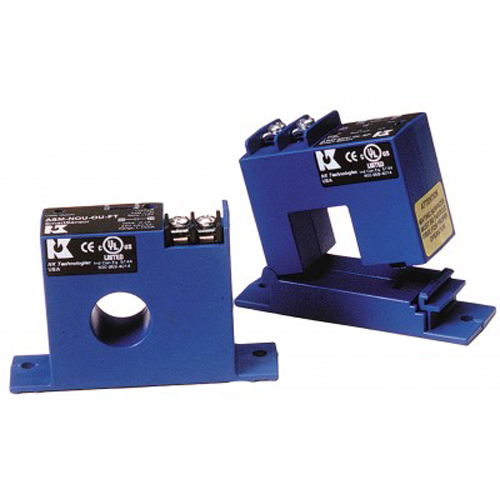

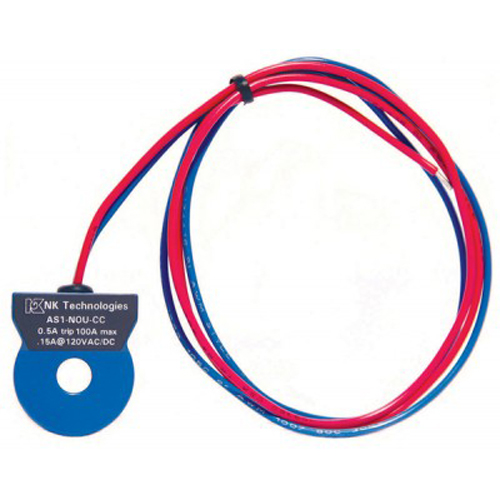

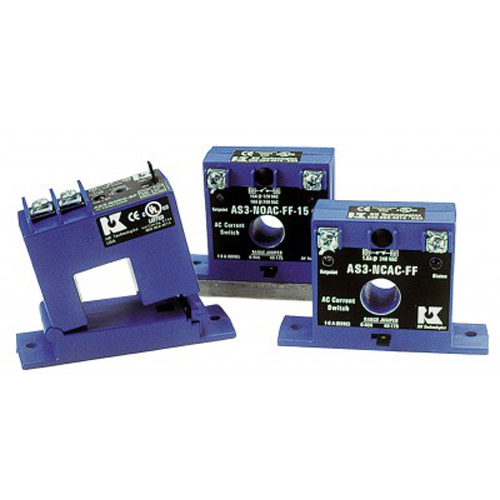

스마트팩토리의 일환으로 AC 또는 DC 모터를 많이 쓰는 호이스트 크레인과 운반차에 AC·DC 전류센서나 AC·DC 전압 트랜스듀서를 설치하면, 크레인이 가동될 때의 전압과 전류를 PLC로 받아 관제실에서 동작 상황과 동작 때의 전력값을 상시 모니터링할 수 있습니다.

인터록

DC 전류센서는 제어판 도어 인터록에도 씁니다

DC 전원을 쓰는 갠트리 크레인이 작동 중일 때 DC 전류센서를 솔레노이드 작동식 잠금장치에 연계해 제어판 도어가 열리지 않게 할 수 있습니다.

방법은 이렇습니다. 크레인 공급전원 중 하나에 DC 전류센서를 설치하고, 크레인에 전원이 공급되면 접점이 닫혀 솔레노이드가 인터록을 작동하게 합니다.

NK Technologies의 제품은 높은 전압과 높은 전류에서도 쓸 수 있는 것이 많아, 크레인에 설치하면 더 확장된 기능을 쓸 수 있습니다.

적용 제품

크레인에 적용할 수 있는 NK Technologies 제품

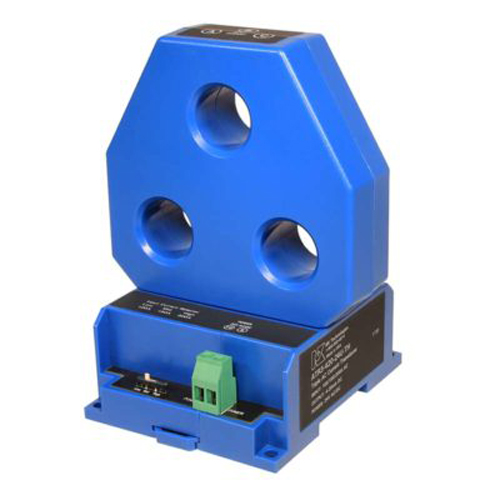

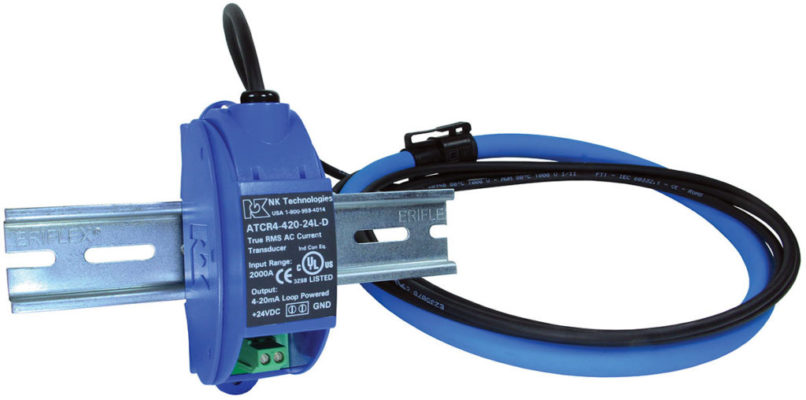

ATCR 전류 트랜스듀서(최대 2000A AC) 이미지입니다.

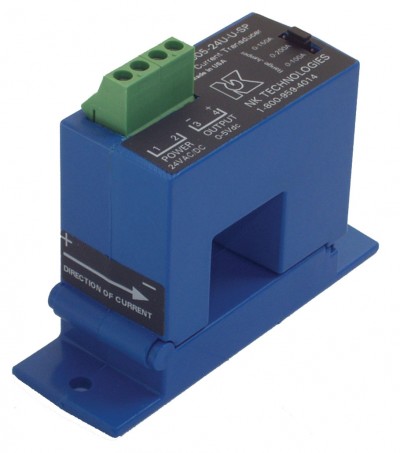

DT-4wire DC 전류 트랜스듀서(최대 400A DC) 이미지입니다.

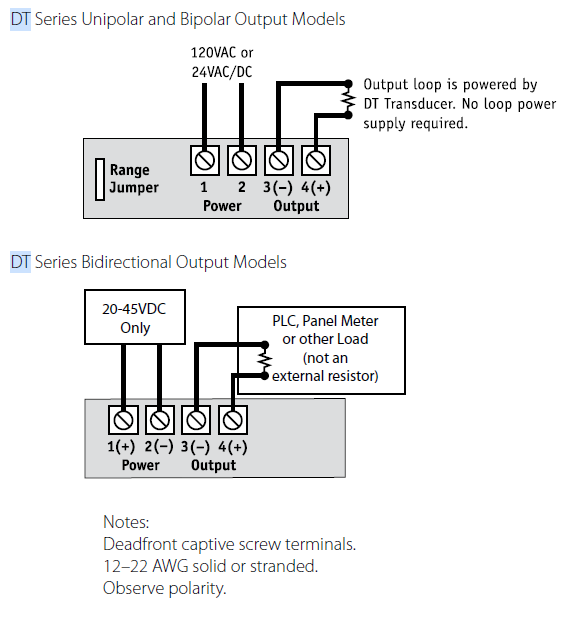

DT-4wire DC 전류 트랜스듀서 관련 이미지입니다.

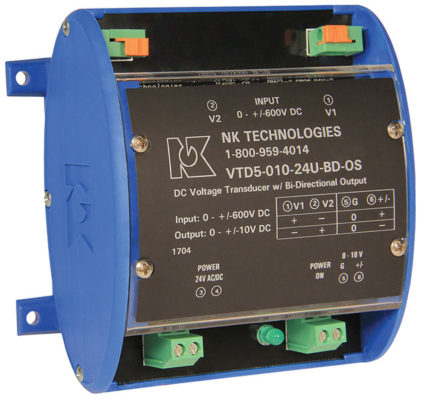

VTU Series DC 전압 트랜스듀서(최대 1200V DC) 이미지입니다.

VTU Series DC 전압 트랜스듀서 관련 이미지입니다.

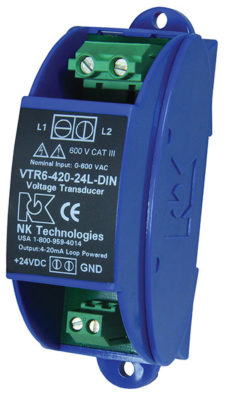

VTR Series AC 전압 트랜스듀서(최대 600V AC) 이미지입니다.

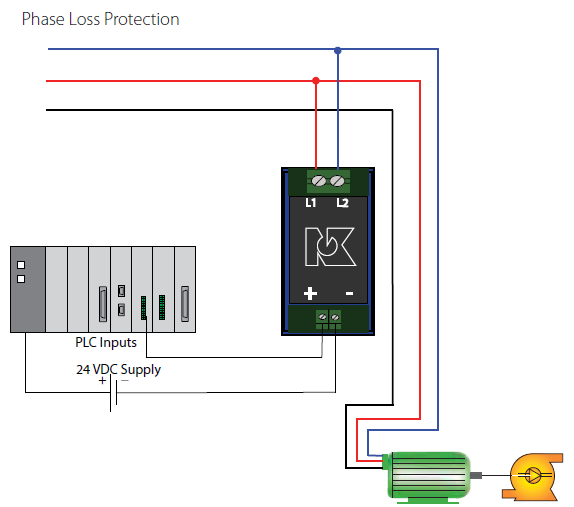

VTR Series AC 전압 트랜스듀서 관련 이미지입니다.
