FLUKE 810 진동 분석계: 진동 원인과 진단 기능
진동은 기계 상태를 나타내는 지표이며, FLUKE 810은 문제의 위치와 심각도를 진단해 유지보수 우선순위를 정하게 합니다.
FLUKE 810 진동 분석계는 모터, 팬, 펌프 같은 기계 장비의 진동 원인을 진단하는 핸드헬드 진동 테스터입니다. 이 글은 진동이 어디서 생기는지, 진동을 어떤 변수로 분석하는지, FLUKE 810이 어떤 진단을 하는지 다룹니다.
진동은 기본적으로 모터 장비에서 기계와 구성 부품이 앞뒤로 움직이는 현상입니다. 산업용 장비의 진동은 때로 증상이나 문제의 원인이 되고, 정상적인 작동의 일부이기도 합니다. 진동 샌더와 진동 텀블러는 기능을 하려면 진동이 필요하고, 내연기관과 기어 구동은 진동이 피할 수 없는 정도까지 생깁니다. 대부분의 장치는 진동을 피하도록 제작됩니다.
원인

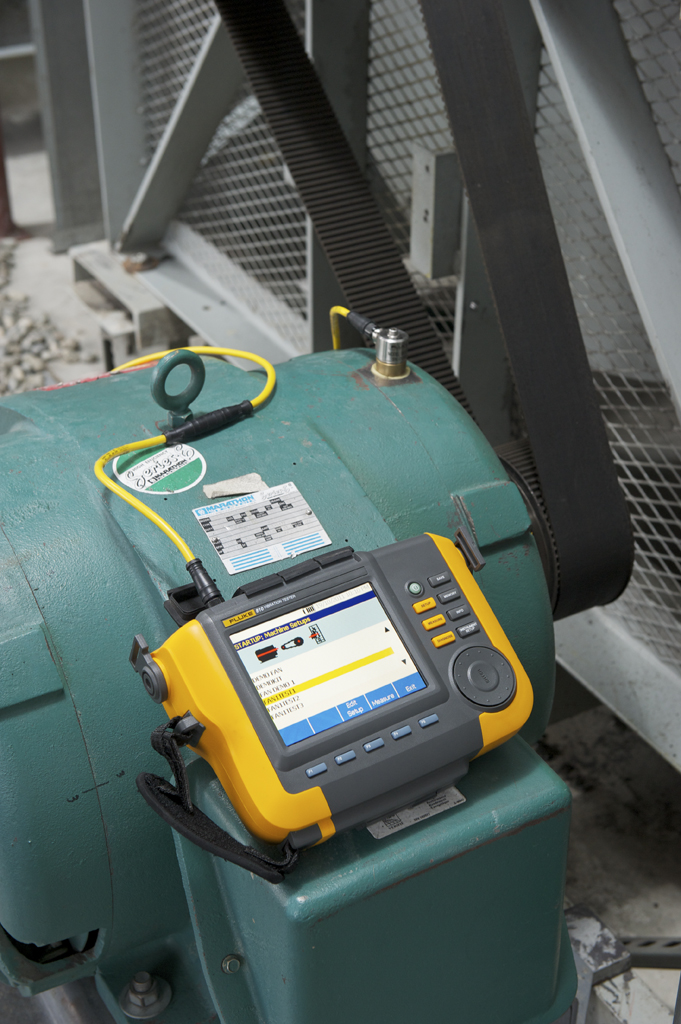

진동은 불균형·정렬 불량·마모에서 생깁니다
모터나 터빈을 관리하지 않으면 진동이 장비의 문제를 알려 줄 수 있습니다. 방치하면 시간이 지나며 장비가 손상되거나 변질될 수 있습니다. 진동은 한 가지 요인이나 여러 요인이 서로 연계되어 일으킵니다.
| 원인 | 설명 |
|---|---|
| 불균형 | 회전하는 구성 요소에서 '중첩'이 생길 때 발생하며, 제조상의 결함이나 유지보수 문제가 원인입니다. 기계 속도에 따라 영향이 커지고 베어링 수명을 줄이거나 기계 진동을 일으킵니다. |
| 정렬 불량(축 뒤틀림) | 기계 축이 일직선이 아닌 경우입니다. 조립 중에, 또는 열팽창, 구성 요소 이동, 유지 관리 후 부적절한 재조립으로 시간이 지나며 생깁니다. 진동은 방사형, 축형 또는 둘 다일 수 있습니다. |
| 마모 | 베어링, 구동 벨트, 기어 같은 구성 요소가 마모되거나 손상될 때 진동이 생깁니다. 심하게 마모되거나 갈라진 기어 톱니가 예입니다. |
| 느슨함 | 진동이 남아 더 광범위한 손상을 일으킬 수 있습니다. 진동 부품의 베어링이 헐겁거나 마운트에 느슨하게 붙어 있으면 마모와 피로가 커져 파괴될 수 있습니다. |
효과
진동 분석은 예방 정비의 지표
지속적으로 관리하지 않으면 진동은 기계 마모를 앞당기고 과도한 전력을 소비하게 하며, 안전 문제나 발전소 작업 환경 악화 같은 심각한 부작용을 일으킬 수 있습니다. 장비를 사용 중지해야 할 만큼 손상시켜 공장 생산을 멈추게 할 수도 있습니다.
그러나 진동을 적절히 측정하고 분석하면 예방 정비 프로그램에서 중요한 역할을 합니다. 기계 상태를 나타내는 지표가 되어, 공장 유지 관리 전문가가 손상이나 재해가 발생하기 전에 조치할 수 있습니다.

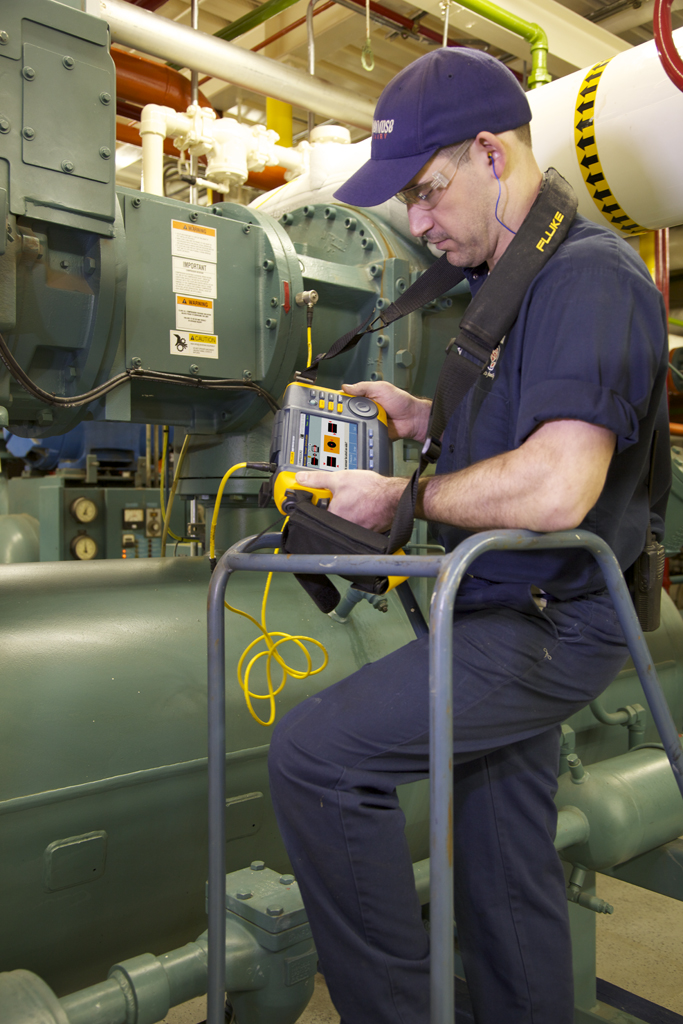

진동을 분석할 때는 방향(방사형 또는 축)과 진폭(심각도)을 고려해야 합니다. 또 하나의 요인은 진동수, 즉 진동 인자로 기계가 얼마나 자주 앞뒤로 움직이는가입니다. 주파수는 보통 분당 사이클(CPM) 또는 헤르츠(Hz)로 표시하며, 1Hz는 초당 1 사이클 또는 분당 60 사이클과 같습니다.
기계를 오래 쓰려면 유지 관리 전문가가 진동이 정상인지, 언제 즉시 주의가 필요한지 판단할 수 있어야 합니다. Fluke 810 핸드헬드 진동 테스터와 진동 및 원인에 대한 기본 이해가 있으면, 기계 진동의 근본 원인과 심각성을 빠르고 안정적으로 찾아내고 서비스나 수리가 필요한지 판단할 수 있습니다.
진단
FLUKE 810은 장기 모니터링 없이 진단

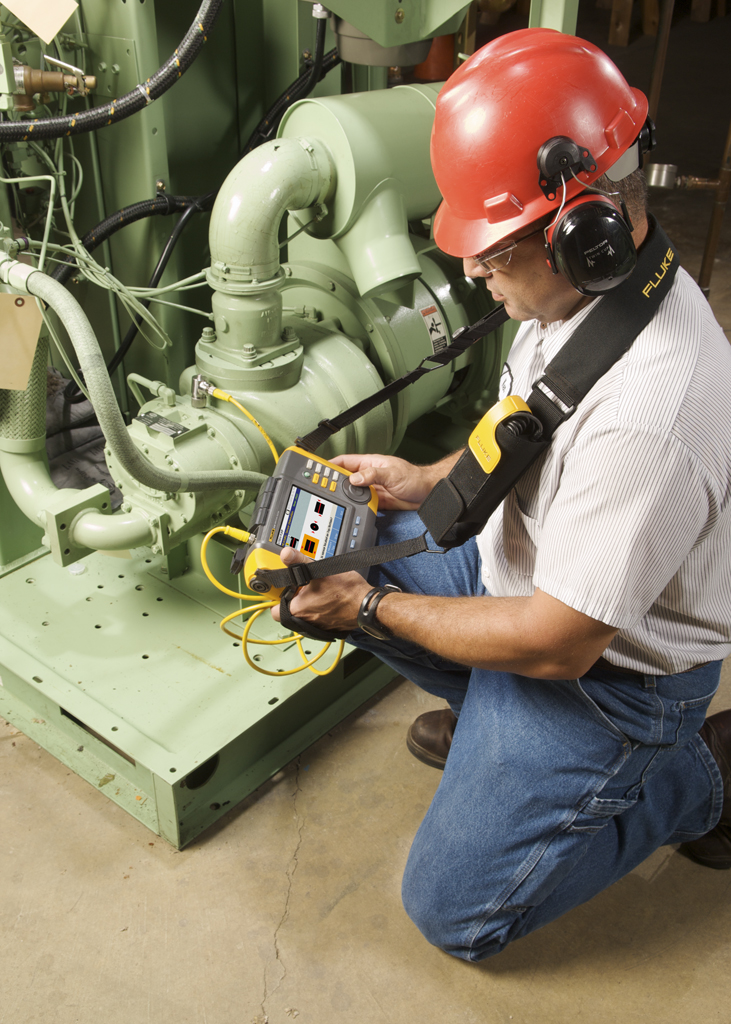

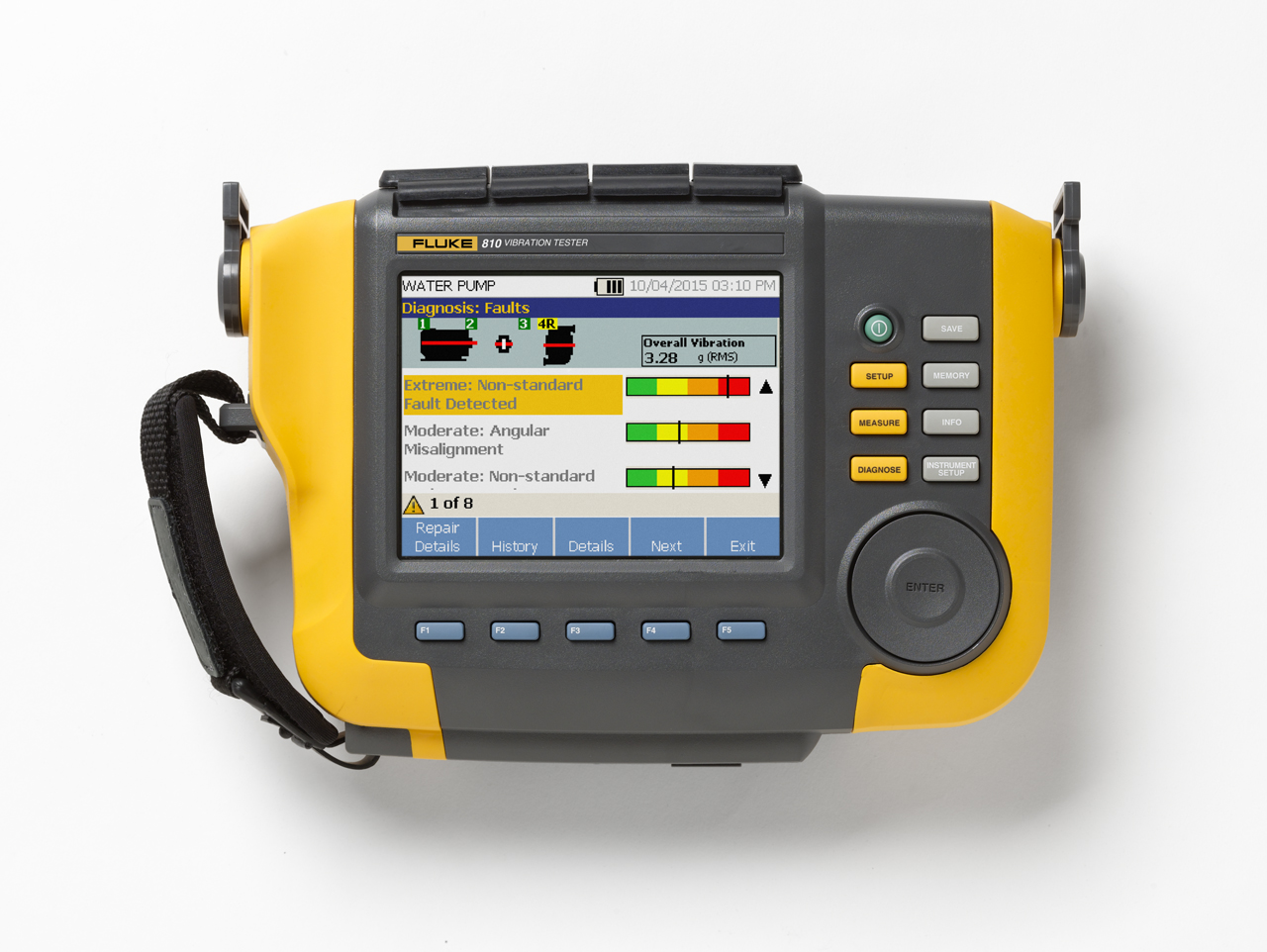

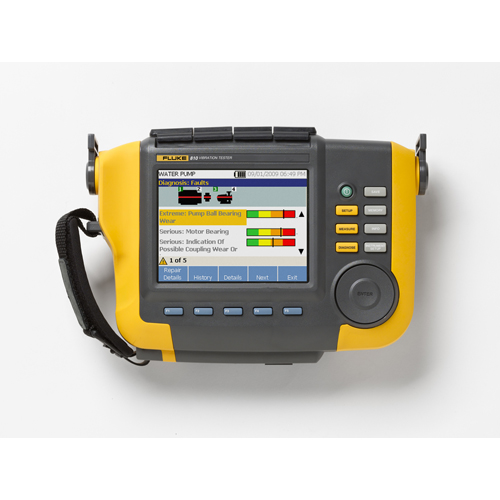

Fluke 810 진동 테스터는 장기간의 광범위한 모니터링 없이도 장비에 필요한 정보를 줍니다. 이 핸드헬드 장치는 일반적인 기계적 문제를 발견하고 진단하도록 설계·프로그래밍되었습니다. 세 가지 이동 평면(수직, 수평, 축)을 따라 진동을 감지하고, 권장 조치와 함께 일반 텍스트로 진단합니다.
진동 테스터와 소프트웨어는 보통 장기간 기계 상태를 모니터링하도록 설계되어 비용이 많이 들고 특수 교육이 필요할 수 있습니다. 많은 산업 유지 보수 팀은 예산과 시간을 엄격하게 제한해 운영하므로, 장기적인 진동 분석 프로그램에 필요한 교육과 구현 리소스를 갖추기 어려울 수 있습니다.
Fluke 810은 유지보수 전문가가 기계 상태를 파악하고 문제의 근본 원인을 신속하게 찾도록 설계되었습니다. 고단의 복잡한 진동 분석기와 저단의 진동 펜 사이의 격차를 메우며, 큰 문제를 진단하는 기능과 단순한 진단 테스트의 속도와 편의성을 합리적인 가격에 제공합니다. 불균형, 느슨함, 정렬 불량 등을 진단하도록 프로그램되어 있고, 모터, 팬, 블로워, 드라이브, 기어박스, 커플링, 펌프, 컴프레서, 스핀들 같은 기계 장비를 테스트하는 데 쓸 수 있습니다.
규칙과 기준선으로 고장 심각도를 판단
Fluke 810은 단순한 진동 감지기 이상의 진단과 문제 해결을 유지관리 전문가에게 제공합니다. 수년간의 현장 경험으로 개발한 광범위한 규칙과 알고리즘을 진동 데이터와 비교해 기계 상태를 분석하고 고장을 식별합니다. 무장애 상태를 시뮬레이션하고 수집한 데이터와 바로 비교할 수 있는 기준선을 설정해 장애 심각도를 결정합니다.
고장이 감지되면 해당 위치와 심각도와 함께 문제를 알려 주어, 유지 관리 전문가가 필요한 유지 관리 작업의 우선순위를 정할 수 있습니다. 수리가 필요한 부분을 경고하고, 상황에 알맞은 도움말로 사용자에게 실시간 안내와 팁을 줍니다. 이 문제 인식으로 유지관리 팀은 기계 장비를 양호한 상태로 유지하고 시설의 생산성을 지키기 위해 필요한 때 조치할 수 있습니다.
자주 묻는 질문
FLUKE 810 진동 테스터는 무엇을 진단합니까?
불균형, 느슨함, 정렬 불량 등을 진단하도록 프로그램되어 있습니다. 고장이 감지되면 위치와 심각도를 함께 알려 줍니다.
FLUKE 810으로 어떤 장비를 테스트할 수 있습니까?
모터, 팬, 블로워, 드라이브, 기어박스, 커플링, 펌프, 컴프레서, 스핀들 등 다양한 기계 장비에 쓸 수 있습니다.
진동 분석에서 무엇을 고려해야 합니까?
방향(방사형 또는 축), 진폭(심각도), 진동수를 고려해야 합니다. 주파수는 분당 사이클(CPM) 또는 헤르츠(Hz)로 표시하며 1Hz는 분당 60 사이클과 같습니다.
