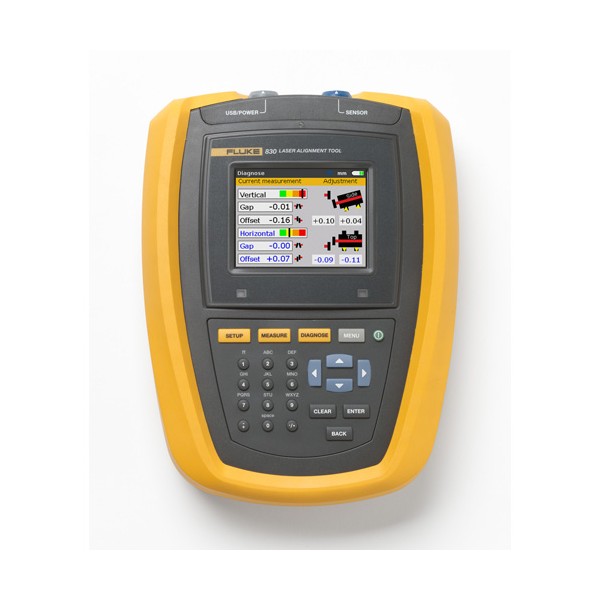

Fluke-830 레이져 샤프트 정렬 도구

Fluke-830 레이져 샤프트 정렬 도구

MODEL
Fluke-830
브랜드
FLUKE
제품 자료
제품문의 구매하기

모터·펌프 축 어긋남을
레이저로 측정하는 축 정렬 도구

Fluke 830 레이저 축 정렬 도구

견적 받기

Fluke 국내 공식 대리점

Fluke 830은 단일 동축 반사 레이저와 1 µm 분해능 검출기로 모터·펌프·기어박스 커플링의 수직·수평 정렬 오차를 측정하는 레이저 축 정렬 도구(샤프트 얼라이너)입니다. 축 어긋남으로 생기는 커플링과 베어링 마모를 설치 단계에서 바로잡을 수 있습니다.

IP65 본체와 IP67 센서·프리즘을 갖춰 먼지와 물기가 있는 기계실에서도 작업할 수 있고, 리튬이온 배터리가 전형 17시간 동작하므로 하루 점검 일정을 충전 없이 소화합니다. 3.5인치 TFT 화면에 커플링 결과와 발 보정량이 함께 표시되어 심 두께를 계산하는 시간이 줄어듭니다. 이 정렬 도구는 (주)테솔이 국내에 공식 공급합니다.

1 µm

검출기 분해능

675 nm

Class 2 레이저 파장

IP65

본체 보호 등급, 센서는 IP67

17시간

리튬이온 전형 작동 시간

특징

단일 레이저와
올인원 결과 화면

핵심 특징현장에서 달라지는 점
단일 동축 반사 레이저레이저 빔 하나가 센서에서 프리즘을 거쳐 돌아오는 구조라 두 축에 각각 빔을 맞출 필요가 없고, 백래시로 생기는 측정 오차도 줄어듭니다.
1 µm 분해능 검출기평균 정확도 98 % 초과의 검출기로 미세한 이동량까지 측정하므로 심 한 장 단위의 보정 판단이 쉬워집니다.
올인원 결과 화면커플링 결과와 수직·수평 발 보정량을 한 화면에서 확인하므로 보정 후 재측정 횟수가 줄어듭니다.
나침반 측정 모드전자 경사계로 회전 각도를 측정하므로 안정적이고 반복성 있는 결과를 얻을 수 있습니다.
동적 허용 오차 확인정렬 상태가 허용 범위에 들어왔는지 화면에 바로 표시되므로 작업 종료 시점을 판단하기 쉽습니다.
확장 모드와 자동 저장·재시작큰 어긋남도 확장 모드로 포착하고, 측정 데이터가 자동 저장되어 작업이 끊겨도 이어서 진행할 수 있습니다.

정렬 작업

센서·프리즘 설치와
측정 구성

레이저 센서와 90° 루프 프리즘은 체인형 마운팅 브래킷으로 각각 한쪽 축에 고정합니다. 지지대는 150 mm 2개와 300 mm 4개가 들어 있으니 축 지름과 커플링 간격에 맞춰 길이를 선택하세요. 검출기 측정 영역이 제한 없이 동적으로 확장되므로 초기 어긋남이 큰 설비도 센서 위치를 다시 잡지 않고 측정할 수 있습니다.

Intel XScale PXA270 312 MHz 프로세서와 64 MB RAM·64 MB 플래시가 연산과 측정 데이터를 처리합니다. 인터페이스는 USB 호스트, USB 장치, 센서용 RS232, AC 어댑터 소켓으로 구성됩니다.

체인 브래킷으로 고정하는 센서와 프리즘

센서는 107 × 70 × 49 mm에 177 g, 프리즘은 100 × 41 × 35 mm에 65 g이어서 커플링 위에 올려도 설치 부담이 적습니다. 두 부품은 같은 체인 브래킷 규격을 공유하므로 축 지름이 달라져도 지지대만 교체해 작업을 이어 갈 수 있습니다.

설치 조건

작업 환경과
안전 취급

Class 2 레이저는 출력이 1 mW 미만이지만, 빔이 사람 눈을 향하지 않도록 작업 전에 주변 인원에게 알리세요. 작동 온도는 본체 -10~50 °C, 센서 0~55 °C, 프리즘 -20~60 °C이므로 한겨울 옥외 설비나 고온 기계실에서는 장비를 현장 온도에 먼저 적응시킨 뒤 측정하세요.

  • 휴대 케이스: 565 × 343 × 127 mm, 표준 부품을 담으면 5.6 kg — 출장 점검 때 차량 적재 공간을 미리 확인하세요.
  • 습도와 렌즈 관리: 본체는 상대 습도 10~90 %에서 작동하며, 센서 렌즈 면은 부속 마이크로 파이버 천으로 닦은 뒤 측정하세요.
  • 전원: 7.4 V·2.6 Ah 리튬이온 배터리로 전형 17시간 동작하므로 교대 점검이 길어지면 AC 어댑터를 함께 지참하세요.

사양

Fluke 830 검출기·레이저
환경 사양

항목사양
측정 원리동축 반사 레이저 빔(단일 레이저)
레이저675 nm 적색 가시광, GaAlAs 반도체, Class 2
빔 출력1 mW 미만
검출기분해능 1 µm, 평균 정확도 98 % 초과
측정 영역제한 없음(동적 확장)
경사계0~360°, 해상도 1° 미만
프리즘90° 루프 프리즘, 평균 정확도 99 % 초과
프로세서Intel XScale PXA270, 312 MHz
메모리64 MB RAM / 64 MB 플래시
디스플레이3.5인치 투과형 TFT, 320 × 240, 65,535색, LED 백라이트, 주변광 센서 자동 밝기
조작부설정, 측정, 진단, 메뉴, 삭제, 입력, 뒤로 키, 십자 탐색 키, 영숫자 키, 전원 키
표시등레이저 상태, 정렬 상태, 배터리용 다색 LED
배터리리튬이온 폴리머 7.4 V / 2.6 Ah, 전형 17시간 작동
인터페이스USB 호스트, USB 장치, 센서용 RS232, AC 어댑터·충전기 소켓
본체 보호 등급IP65, 내충격 구조, 상대 습도 10~90 %
센서·프리즘 보호 등급IP67
작동 온도본체 -10~50 °C / 센서 0~55 °C / 프리즘 -20~60 °C
보관 온도본체 -20~60 °C / 센서 -20~80 °C / 프리즘 -20~80 °C
치수본체 220 × 165 × 45 mm / 센서 107 × 70 × 49 mm / 프리즘 100 × 41 × 35 mm
무게본체 742 g / 센서 177 g / 프리즘 65 g
휴대 케이스565 × 343 × 127 mm, 표준 부품 포함 5.6 kg

활용 분야

축 정렬이 필요한
회전 설비 현장

  • 모터-펌프 커플링 정렬 — 구동축과 피구동축의 평행·각도 오차를 측정해 심과 이동량을 정합니다.
  • 기어박스 정렬 — 기어박스와 구동축 사이 정렬 상태를 점검해 베어링 편마모를 줄입니다.
  • 정기 설비 점검 — 보전 주기마다 축 정렬 상태를 측정해 기록하고 이전 값과 비교합니다.
  • 신규 설비 설치 — 베이스 프레임에 올린 모터와 펌프의 초기 정렬을 조정합니다.
  • 진동 원인 진단 — 진동 점검에서 의심되는 축 어긋남을 정렬 측정으로 확인합니다.

선택 가이드

커플링·벨트 정렬에 맞는
Fluke 정렬 도구

이럴 때 (현장 조건)권장 모델선택 이유
커플링으로 연결된 축을 정렬할 때Fluke 830단일 레이저와 1 µm 분해능 검출기로 커플링 정렬 결과와 발 보정량을 함께 출력합니다.
벨트와 풀리를 정렬할 때Fluke 835벨트 구동 설비의 풀리 정렬에 맞춘 레이저 벨트 정렬 도구입니다.
설비 진동부터 점검할 때Fluke 805 · 810 · 802EN진동 측정 계열로, 정렬에 앞서 진동 수준부터 파악할 수 있습니다.

구성·옵션

기본 구성과
별매 부속품

구분내용
기본 구성830 레이저 정렬 도구, 레이저 센서, 레이저 프리즘, 체인형 마운팅 브래킷(지지대 150 mm 2개), 지지대 300 mm 4개, 센서 케이블, PC 케이블, USB 드라이브, USB 드라이브 케이블, 전원 어댑터, 줄자, 마이크로 파이버 천, 사용 설명서 세트, 휴대 케이스
별매 부속품830 마그네트 브래킷, 830 심, 830 케이블

관련 제품

830과 함께 보는
정렬·진동 장비

  • Fluke 835 레이저 벨트 정렬 도구
  • Fluke 805 진동계
  • Fluke 810 진동 분석기
