Fluke 835 레이저 벨트 정렬 도구

MODEL: Fluke 835
브랜드: FLUKE

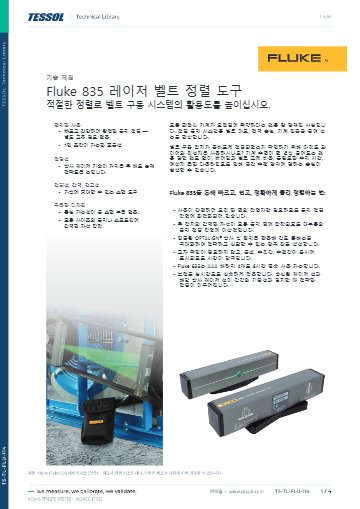

제품 자료: 데이터시트 (한글)

2024 FLUKE Catalogue

제품문의 구매하기

작업자 한 명이 풀리를
맞추는 레이저 벨트 정렬 도구

Fluke 835 레이저 벨트 정렬 도구

견적 받기

Fluke 국내 공식 대리점

Fluke 835는 그린 레이저 유닛과 반사판으로 벨트 구동의 풀리·스프로킷 정렬을 0.2° 정확도로 확인하는 레이저 벨트 정렬 도구(Laser Belt Alignment Tool)입니다. 유닛 간 10 m까지 측정하며, 팬·펌프·모터의 벨트 정렬을 1인 작업으로 마칠 수 있습니다.

풀리가 어긋나면 벨트와 베어링이 빨리 마모됩니다. 835는 오프셋·수직각·수평각을 동시에 표시하므로 교차 확인 없이 정렬 작업을 마칠 수 있습니다. 별도 교육 없이 조작할 수 있는 이 정렬 도구는 (주)테솔이 국내에 공식 공급합니다.

0.2°

풀리 정렬 정확도

10 m

레이저 유닛과 반사판 사이 측정 거리

505 ~ 535 nm

그린 레이저 파장, Class 2

6시간

AAA 4개 연속 사용 시간

특징

벨트 정렬 시간을
줄이는 835 구성

핵심 특징	현장에서 달라지는 점
교차 확인 없는 정렬	풀리 정렬을 한 번에 끝내므로 같은 풀리를 반복 측정하던 작업 시간이 줄어듭니다.
오프셋·수직각·수평각 동시 표시	세 값을 한 번에 확인해 어느 방향으로 얼마나 어긋났는지 곧바로 판단합니다.
실시간 보정	정밀 정렬 중 보정 결과가 즉시 반영되어 정렬 완료 시점을 놓치지 않습니다.
강력 자석 장착	강력 자석으로 대부분의 풀리 면에 붙으므로 별도 고정구 없이 설치할 수 있습니다.
1인 조작	별도 교육 없이 한 명이 정렬을 마치므로 정기 점검 인력 배치가 단순해집니다.
그린 레이저 빔	505~535 nm 녹색 빔이 밝은 작업장에서도 눈에 잘 띕니다.

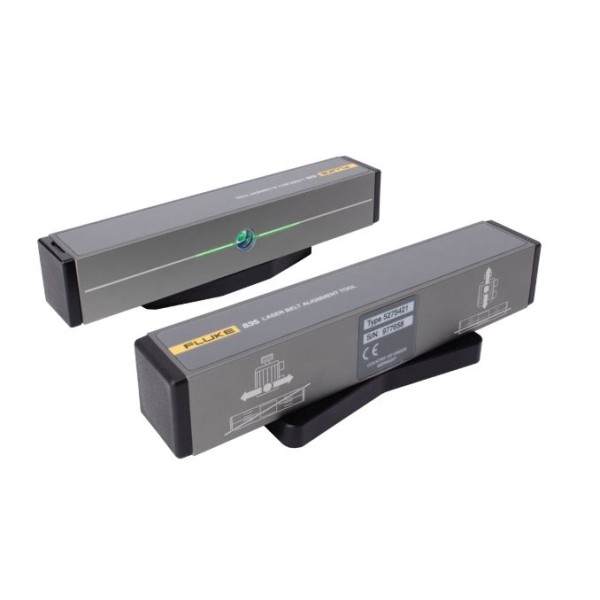

레이저 정렬 도구 두 개의 외형

정렬 절차

풀리 정렬의
작업 순서

레이저 유닛을 한쪽 풀리에, 반사판을 다른 풀리에 자석으로 붙이고 로커 스위치로 레이저를 켭니다. 화면의 오프셋·수직각·수평각이 0에 가까워지도록 모터 위치를 조정하면 정렬이 끝납니다. 정렬이 맞으면 베어링과 벨트의 수명이 늘고 불필요한 수리와 가동 중지가 줄어듭니다.

레이저 유닛과 반사판 부착

레이저 유닛과 반사판은 모두 강력 자석으로 풀리 면에 부착됩니다. 유닛 간 거리는 10 m까지 허용되며 5 m 거리에서 레이저 선 길이는 7 m입니다.

안전과 휴대

레이저 등급과
작동 환경

레이저는 Class 2에 출력이 1.0 mW 미만이므로 빔을 사람의 눈에 향하지 않도록 사용하세요. 작동 온도는 -5~40 °C, 보관 온도는 -10~70 °C이며 하우징은 회색 아노다이징 알루미늄입니다.

사양

Fluke 835 0.2° 정확도
벨트 정렬 사양

항목	사양
정확도	0.2°
레이저 파장	505 ~ 535 nm (그린)
레이저 등급 / 출력	Class 2 / 1.0 mW 미만
측정 거리	유닛 간 10 m
레이저 선 길이	5 m 거리에서 7 m
제어	레이저 ON/OFF 로커 스위치
고정 방식	강력 자석
전원	AAA 알칼리 건전지 4개
연속 사용 시간	6시간
작동 온도	-5 ~ 40 °C
보관 온도	-10 ~ 70 °C
레이저 유닛 치수 / 무게	37 × 40 × 170 mm / 0.3 kg
반사판 크기 / 무게	21 × 32 mm / 0.27 kg
하우징	회색 아노다이징 알루미늄

활용 분야

벨트 구동 설비
정렬 현장

벨트 구동 기계 — 모터 풀리와 구동 풀리를 정렬합니다.
체인 구동 — 스프로킷 정렬 상태를 확인합니다.
팬·펌프 — 벨트로 구동되는 설비의 풀리를 정렬합니다.
공장 정기 점검 — 한 명이 여러 벨트 설비를 차례로 정렬합니다.

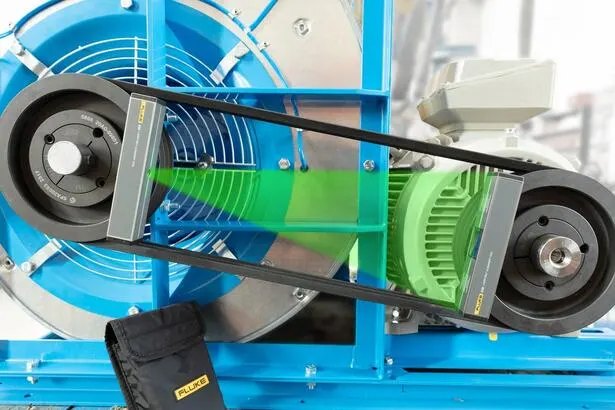

모터와 벨트 풀리에 레이저를 비추는 정렬 작업 모습

선택 가이드

벨트·축 정렬 대상별
Fluke 모델 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
벨트와 풀리를 정렬할 때	Fluke 835	풀리·스프로킷 정렬에 맞춘 레이저 벨트 정렬 도구로, 한 명이 정렬을 마칠 수 있습니다.
커플링으로 연결된 축을 정렬할 때	Fluke 830	커플링으로 연결된 축을 레이저로 정렬하는 도구입니다.
정렬 후 진동 상태를 점검할 때	Fluke 805 · 810 · 802EN	진동계와 진동 분석기로 정렬 후 진동 수준이 줄었는지 확인할 수 있습니다.

구성·옵션

Fluke 835 기본 구성

구분	내용
기본 구성	레이저 유닛, 반사 유닛, 휴대용 케이스, 빠른 참조 가이드, 안전성 시트
사용 전원	AAA 알칼리 건전지 4개

835와 비교할
정렬·진동 장비

Fluke 830 레이저 축 정렬 도구
Fluke 805 진동계
Fluke 810 진동 분석기

Fluke 835는 어떤 설비에 사용합니까?
벨트 구동의 풀리와 스프로킷 정렬에 사용합니다. 커플링으로 연결된 축 정렬에는 축 정렬 도구인 Fluke 830을 선택하세요.
835 유닛은 어떻게 부착합니까?
강력 자석으로 풀리 면에 붙입니다. 별도 고정구가 필요하지 않습니다.
835의 측정 거리는 어디까지입니까?
유닛 간 10 m까지 정렬 상태를 확인합니다. 5 m 거리에서 레이저 선 길이는 7 m입니다.
835 레이저의 안전 등급은 어떻게 됩니까?
Class 2 레이저이며 출력은 1.0 mW 미만입니다. 빔이 눈에 직접 닿지 않도록 사용하세요.
