FLUKE 802EN 진동계

MODEL
FLUKE-802EN
브랜드
FLUKE

버튼 하나로 설비 진동을⁣ 측정하고 저장하는 진동계

Fluke 802EN 진동계⁣ 속도 정확도 : ±(5 % + 2 dgt)⁣ 변위 정확도 : ±(5 % + 2 dgt)⁣ 센서 커넥터 : M12 플러그

견적 받기

Fluke 한국 공식 대리점

Fluke 802EN은 가속도·속도·변위 세 가지 모드를 한 번의 버튼 조작으로 측정하는 핸드헬드 진동계(Vibration Meter)입니다. 99개 데이터 세트를 저장하므로 순회 점검 결과를 쌓아 두고 이전 측정과 비교할 수 있습니다.

버튼을 누르면 6초 안에 평가 결과가 표시됩니다. 연속 측정에서도 반복성이 높아 점검자가 바뀌어도 비슷한 값을 얻을 수 있습니다. AAA 건전지 2개로 25시간 연속 측정하는 이 진동계는 (주)테솔이 국내에 공식 공급합니다.

3가지

가속도·속도·변위 측정 모드

6초

원버튼 측정 후 평가 결과 표시

99개

저장하는 데이터 세트

25시간

AAA 2개 연속 측정 시간

특징

순회 점검이 빨라지는⁣ 802EN 구성

핵심 특징현장에서 달라지는 점
3가지 측정 모드설비 기준에 맞춰 가속도·속도·변위 가운데 필요한 단위를 고를 수 있어, 기준이 서로 다른 점검표도 한 대로 채웁니다.
원버튼 측정버튼 한 번으로 측정과 평가가 끝나 순회 점검 한 지점당 소요 시간이 짧아집니다.
높은 반복성같은 지점을 다시 측정해도 값이 일정하므로 추세 관리의 기준값으로 삼을 수 있습니다.
99개 저장과 실시간 검토저장한 데이터를 현장에서 다시 불러와 이전 값과 바로 비교할 수 있습니다.
내장 압전식 가속도계본체에 센서가 들어 있어 별도 센서를 연결하지 않고 바로 측정을 시작할 수 있습니다.
M12 외부 센서 포트손이 닿기 어려운 지점은 M12 포트에 외부 압전식 가속도계를 연결해 측정할 수 있습니다.

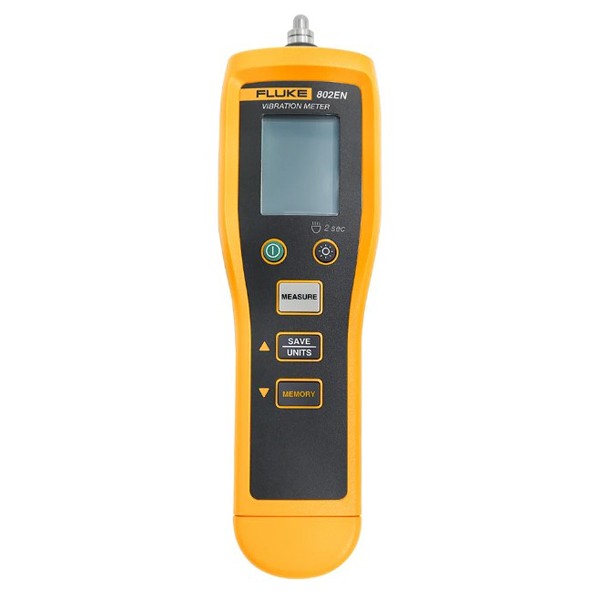

FLUKE-802EN - 표시창과 버튼이 있는 휴대용 진동계 전면
표시창과 버튼이 있는 휴대용 진동계 전면

측정 모드

802EN 모드별⁣ 측정 범위와 정확도

가속도 모드는 0.1~199.9 m/s² peak를 0.1 m/s² 분해능으로 읽으며, 정확도는 10 Hz~1 kHz에서 ±(5 % + 2 dgt), 1~10 kHz에서 ±(10 % + 5 dgt)입니다. 속도 모드는 0.1~199.9 mm/s rms, 변위 모드는 0.001~1.999 mm p-p를 읽고 두 모드 모두 ±(5 % + 2 dgt)의 정확도를 가집니다. 내장 센서의 감도는 10.00 mV/(m/s²) ±5 %이고 주파수 범위는 10 Hz~15 kHz입니다.

외부 센서 포트와 오디오 출력

외부 압전식 가속도계는 M12 플러그로 연결하며, 외부 센서 입력의 DC 바이어스는 6~7 V dc, 3.5 mA입니다. 3.5 mm 스테레오 잭으로 오디오 출력도 갖췄습니다.

사용 환경

802EN 작동 환경과⁣ 내구성

802EN은 -10~50 °C, 30~90 % RH(비응축) 환경에서 작동하며 보호 등급은 IP40입니다. 1 m 낙하 시험을 거쳤고 진동 한계는 500 m/s² peak입니다. 작동 고도는 2,000 m, 보관 고도는 12,000 m이며 EMC는 IEC 61326-1과 CISPR 11 Group 1 Class A를 따릅니다.

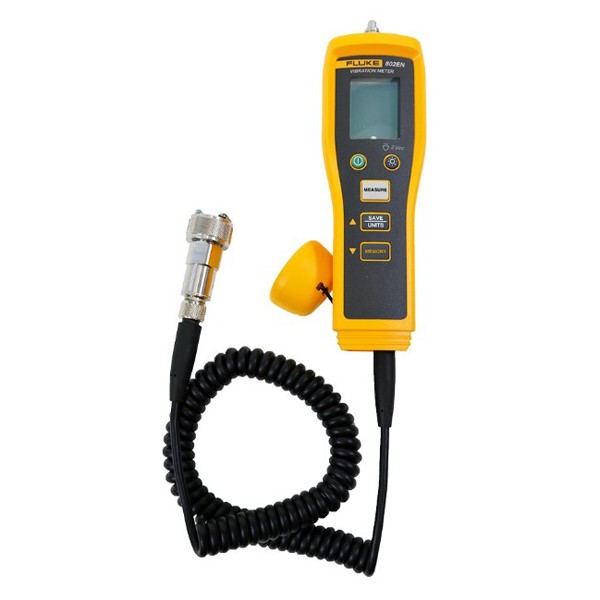

FLUKE-802EN - 코일 케이블로 연결된 진동 센서와 본체
코일 케이블로 연결된 진동 센서와 본체

사양

802EN 3가지 모드⁣ 진동 측정 사양

항목사양
가속도 측정 범위 / 분해능0.1 ~ 199.9 m/s² peak / 0.1 m/s²
가속도 정확도±(5 % + 2 dgt) 10 Hz ~ 1 kHz · ±(10 % + 5 dgt) 1 ~ 10 kHz
속도 측정 범위 / 분해능0.1 ~ 199.9 mm/s rms / 0.1 mm/s
속도 정확도±(5 % + 2 dgt), 10 Hz ~ 1 kHz
변위 측정 범위 / 분해능0.001 ~ 1.999 mm p-p / 0.001 mm
변위 정확도±(5 % + 2 dgt), 10 Hz ~ 1 kHz
내장 센서 감도 / 주파수10.00 mV/(m/s²) ±5 % / 10 Hz ~ 15 kHz
외부 센서 입력압전식 가속도계, DC 바이어스 6 ~ 7 V dc, 3.5 mA
센서 커넥터M12 플러그
오디오 출력스테레오 3.5 mm
메모리99개 데이터 세트
전원AAA 건전지 2개 (IEC LR03), 연속 25시간
외형 치수 / 무게24.1 × 7.1 × 5.8 cm / 220 g
IP 등급IP40
작동 온도-10 ~ 50 °C
보관 온도-30 ~ 60 °C
작동 습도30 ~ 90 % RH (비응축)
작동·보관 고도2,000 m · 12,000 m
진동 한계 / 낙하 시험500 m/s² peak / 1 m
EMCIEC 61326-1 (휴대용, 산업 전자기 환경) · CISPR 11 Group 1 Class A

활용 분야

802EN 진동계를⁣ 활용하는 현장

  • 설비 순회 점검 — 순찰 중 기계 상태를 지점별로 빠르게 확인합니다.
  • 팬·모터 점검 — 하우징에 프로브를 대고 가속도·속도 값을 읽습니다.
  • 측정 이력 관리 — 최대 99개 데이터 세트를 저장해 이전 측정값과 비교합니다.

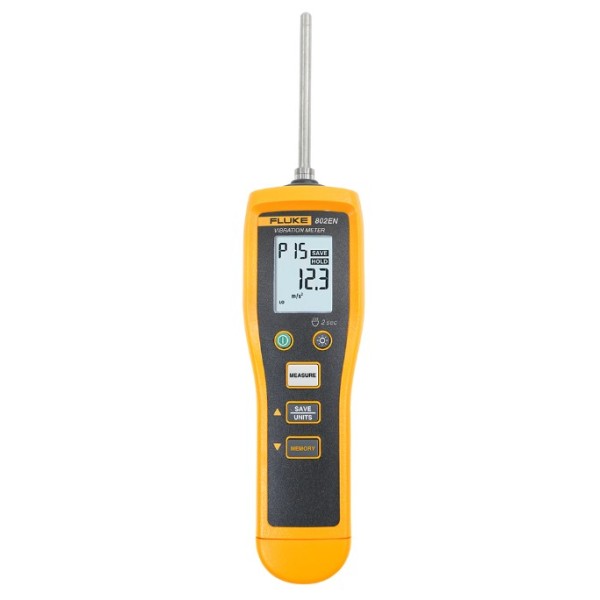

FLUKE-802EN - 탐침이 달린 진동계 본체 외형
탐침이 달린 진동계 본체 외형

선택 가이드

점검 깊이에 맞는⁣ Fluke 진동계 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
설비 상태를 빠르게 훑을 때Fluke 802EN가속도·속도·변위를 원버튼으로 읽는 기본형이라 넓은 구역을 빠르게 순회할 때 맞습니다.
베어링 상태 등급까지 판정할 때Fluke 805CF+ 지표로 베어링 상태를 4단계로 판정하고 적외선 온도계도 갖춘 점검형입니다.
원인과 수리 방법을 진단할 때Fluke 810불평형·풀림·정렬·베어링 이상의 원인을 진단하는 진단형입니다.

구성·옵션

802EN 전원과⁣ 외부 센서 옵션

구분내용
선택 사양외부 압전식 가속도계를 M12 포트에 연결
배터리AAA 건전지 2개, 연속 25시간

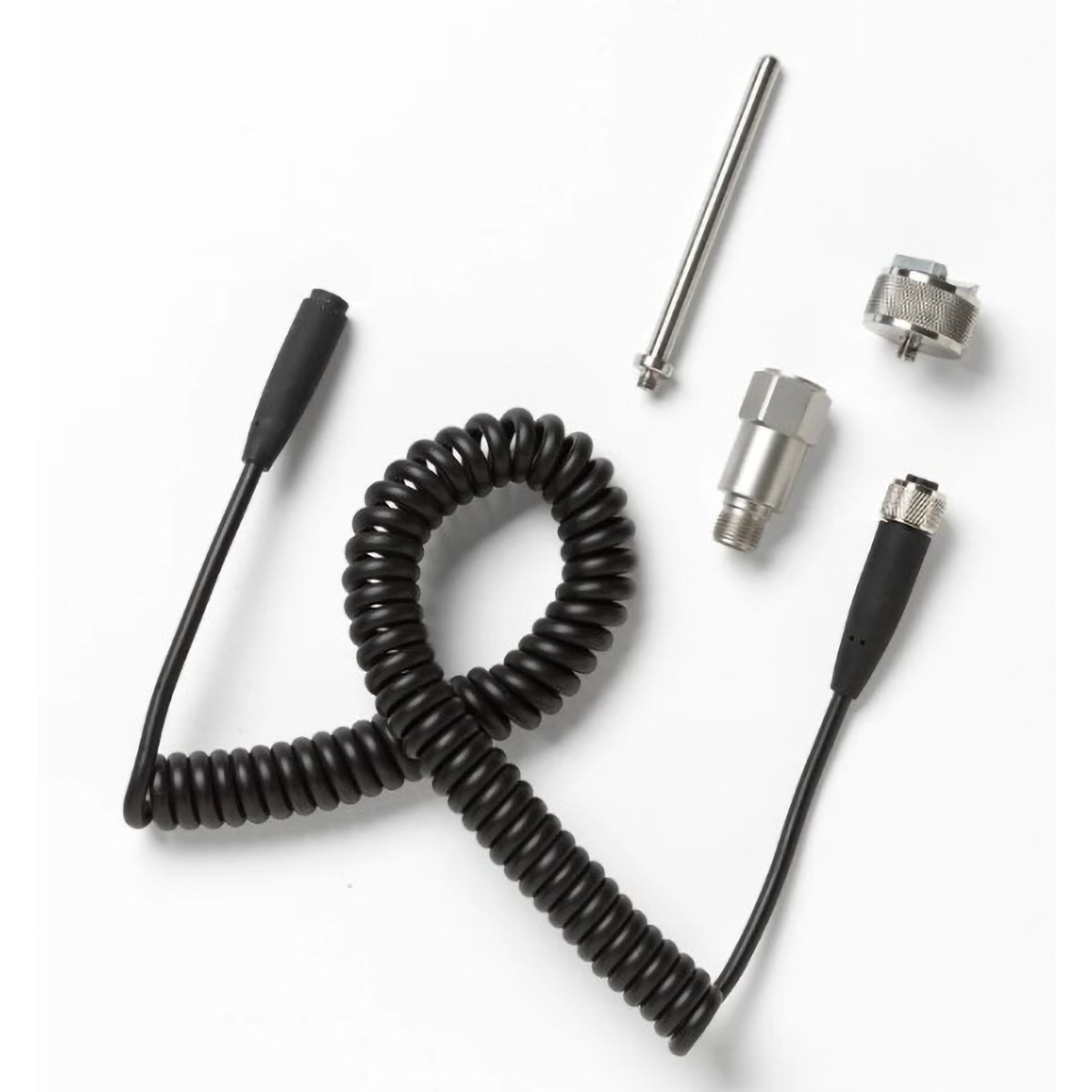

FLUKE-802EN - 코일 케이블과 탐침 등 센서 부속품
코일 케이블과 탐침 등 센서 부속품
