예측 유지보수용 NCD 무선 센서 4종 활용

IoT·통신

2023.03.31

컨베이어 진동, 기계 기울기, 모터·펌프 전류는 무선 센서로 감시해 예측 유지보수에 씁니다.

NCD 센서는 예측 유지보수 환경에서 설비의 진동, 온도, 기울기, 전류를 감시하는 산업용 IoT 무선 센서입니다. 이 글은 컨베이어 회전부, 기계 기울기, 펌프·모터·발전기의 전기적 동작, 모터·펌프의 사이클 수를 감시하는 네 가지 적용 대상과 센서를 정리합니다.

예측 유지보수에 쓰는 NCD 센서 소개 이미지입니다.

진동·온도

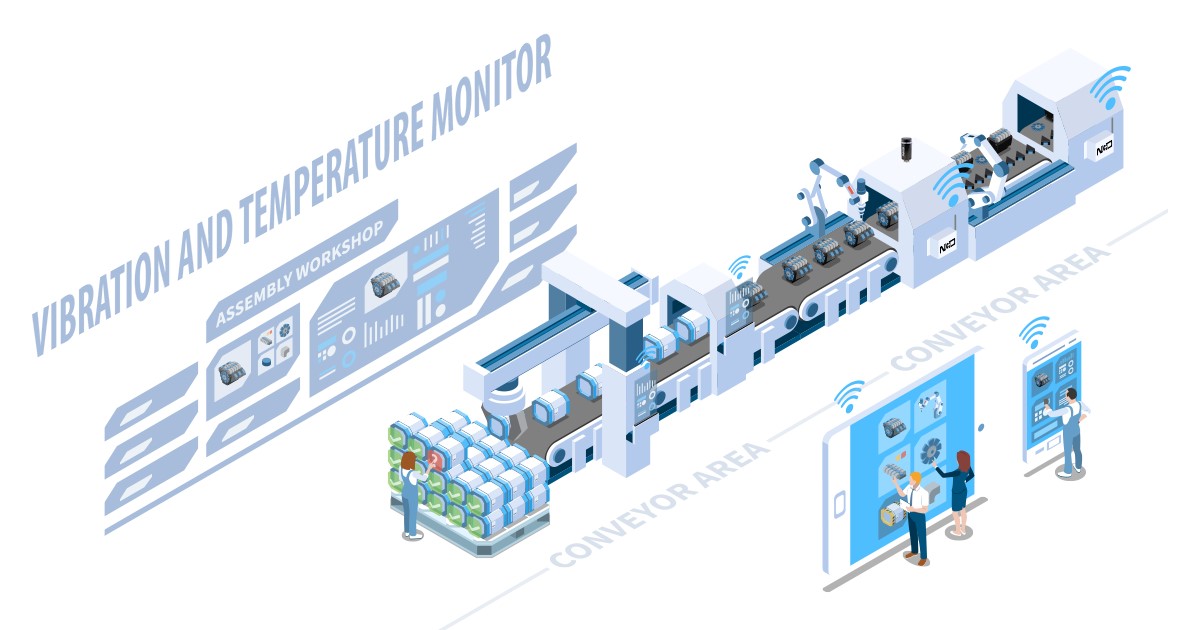

컨베이어 회전부 진동·온도 모니터링 이미지입니다.

컨베이어의 산업용 진동 모니터링에는 보통 컨베이어에 부착한 센서를 사용하고, 분석을 위해 데이터를 클라우드로 무선 전송합니다. 센서는 컨베이어의 진동과 패턴을 감지하고 측정하도록 설계되었습니다.

이렇게 감시하면 다음과 같은 이점이 있습니다.

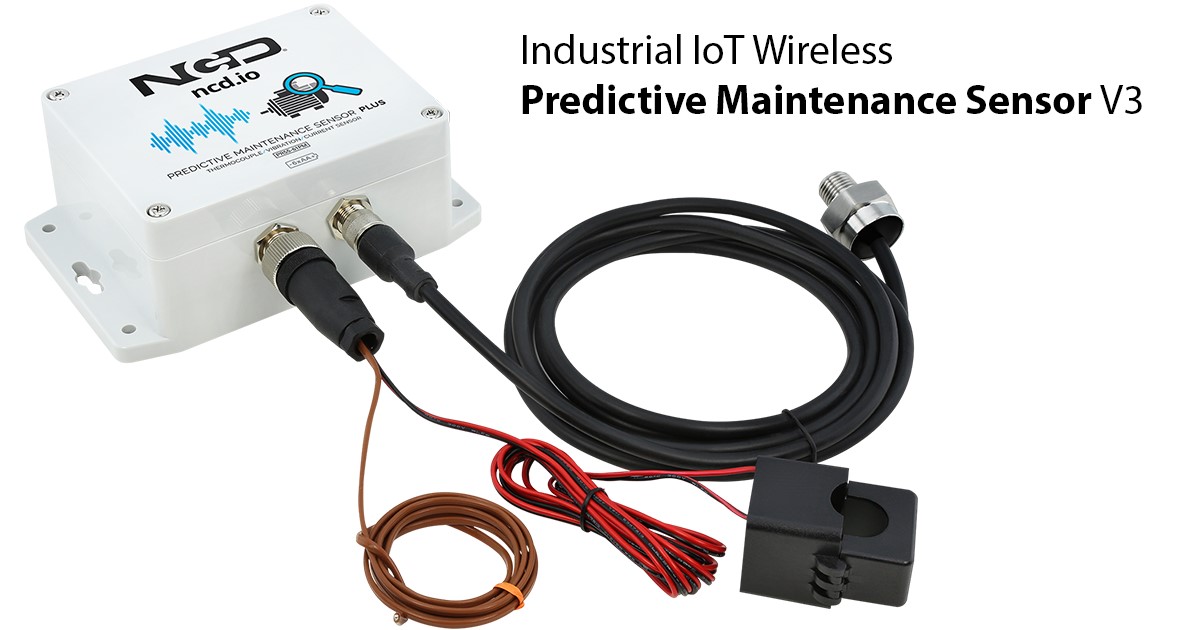

예측 유지 보수 센서 V3 이미지입니다.

예측 유지 보수 센서 V3의 주요 사양은 다음과 같습니다.

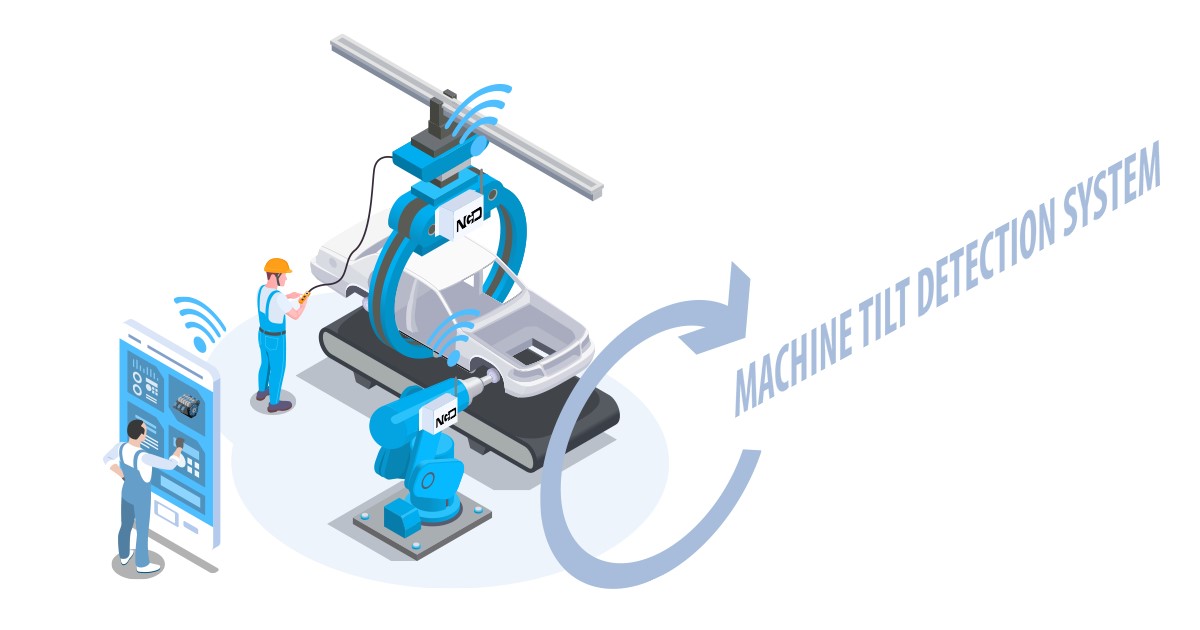

기울기 감지 대상 기계 이미지입니다.

기울기 센서는 방향이나 기울기를 감지합니다. 접근 장벽, 중장비 암(arms), 기계 등의 위치(pitch)를 추적하는 데 쓰입니다.

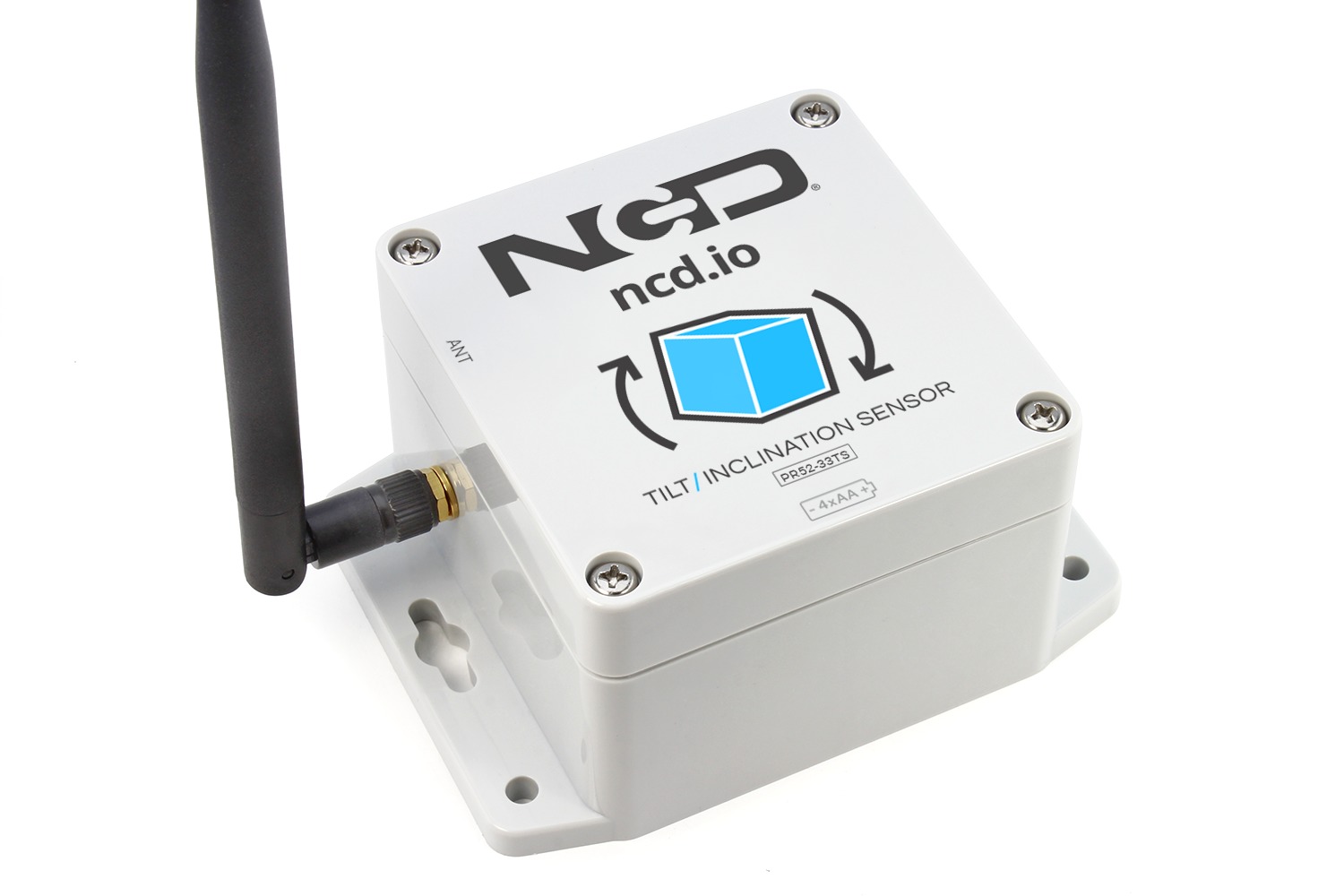

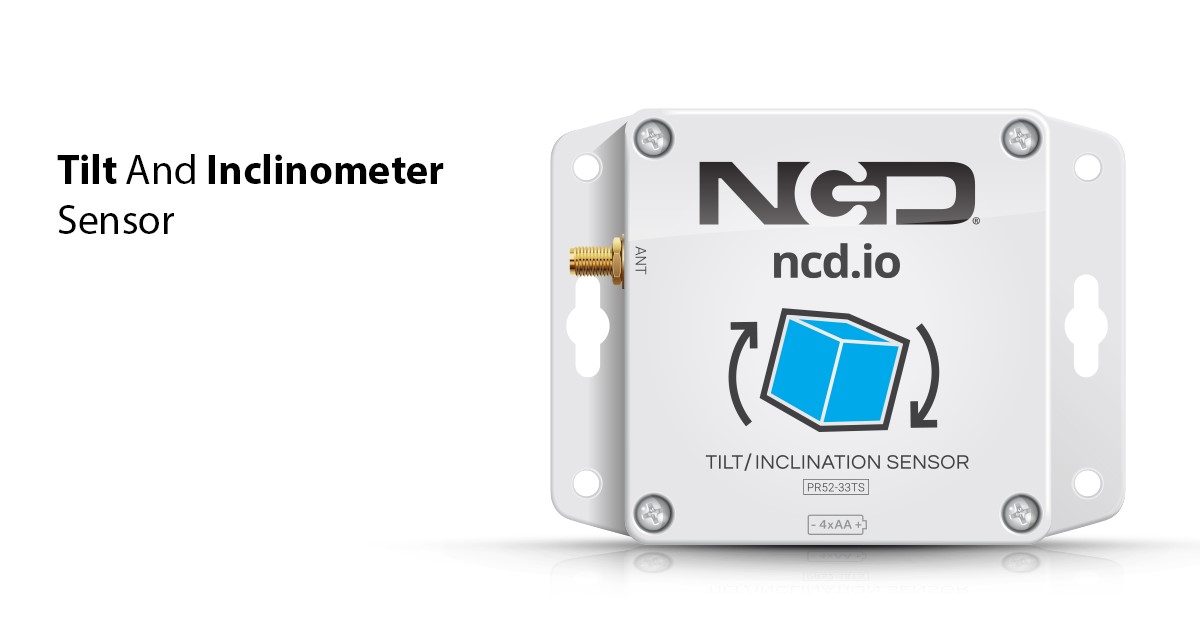

기울기 및 경사계 센서 이미지입니다.

기울기 및 경사계 센서에는 기울기 각도를 재는 고정밀 가속도 센서가 들어 있습니다. 개별 응용 프로그램에 맞게 미세 조정할 수 있도록 사용자 설정이 가능한 매개 변수 배열도 갖췄습니다.

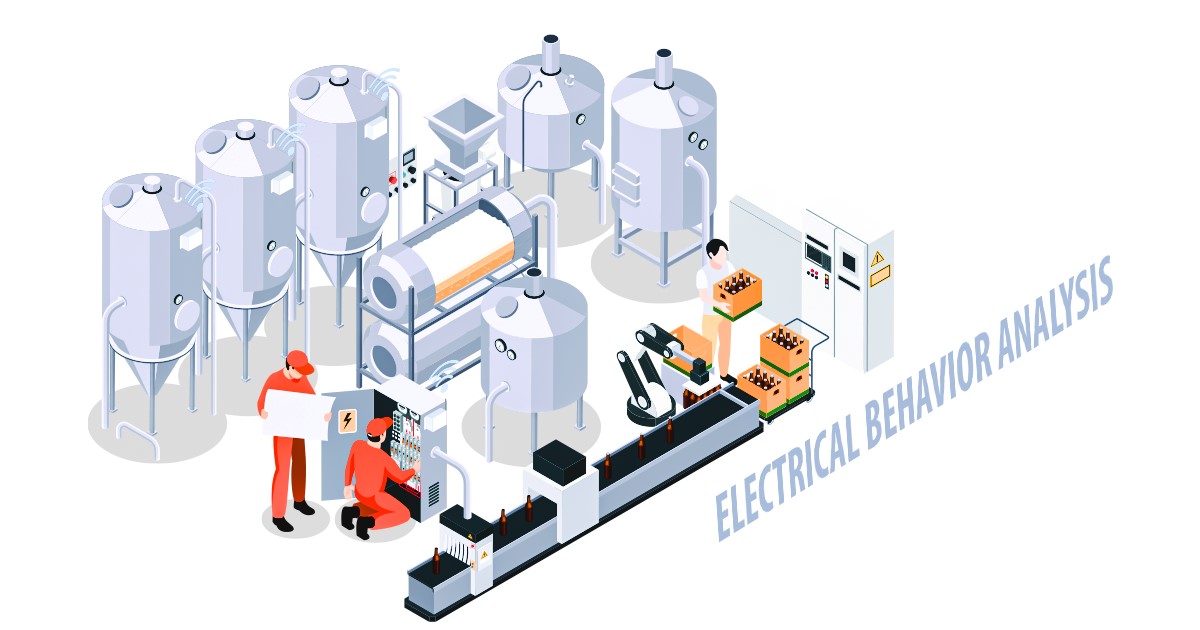

펌프, 모터, 발전기의 전기적 동작 분석 이미지입니다.

성능을 분석하고 발생할 수 있는 문제를 찾으려면 전기적 동작을 이해하는 것이 중요합니다. 전기적 동작 분석에는 출력 전압과 전류, 주파수, 역률 검사가 포함되며, 장비의 효율성을 확인하고 전압 변동이나 전력 서지 같은 성능 문제를 찾을 수 있습니다.

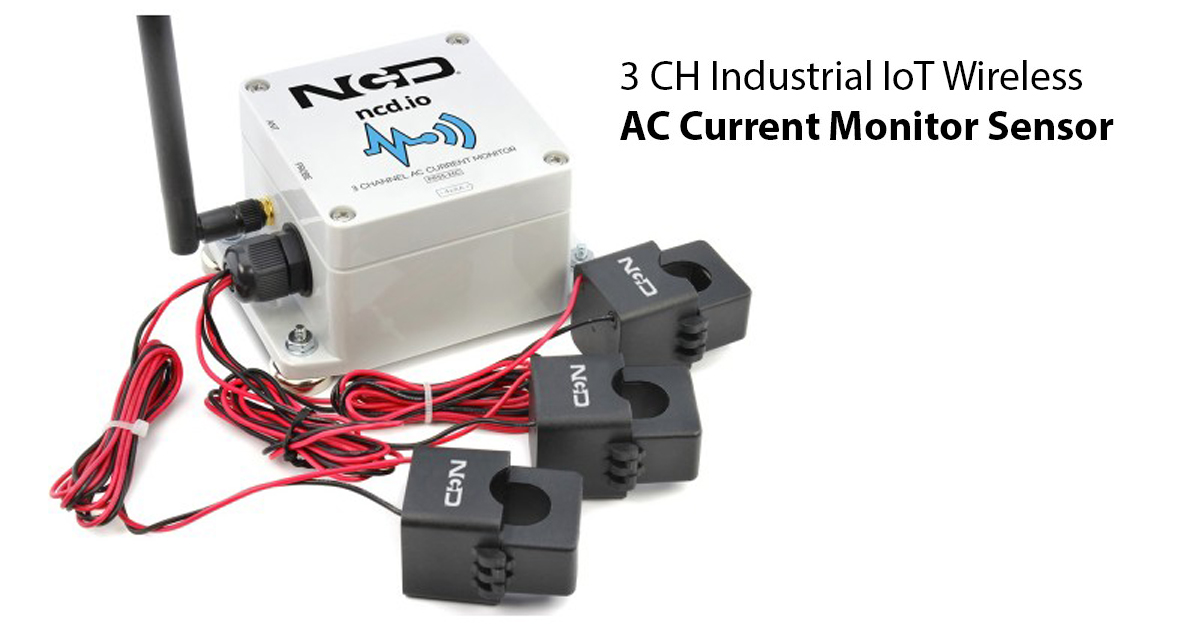

3채널 산업용 IoT 무선 AC 전류 모니터 센서 이미지입니다.

3채널 산업용 IoT 무선 AC 전류 모니터 센서 송신기는 3개의 분할 코어 전류 센서(포함)와 함께 작동합니다. 높은 데이터 속도로 전류를 샘플링해 RMS 전류 값을 계산하고 무선으로 전송합니다.

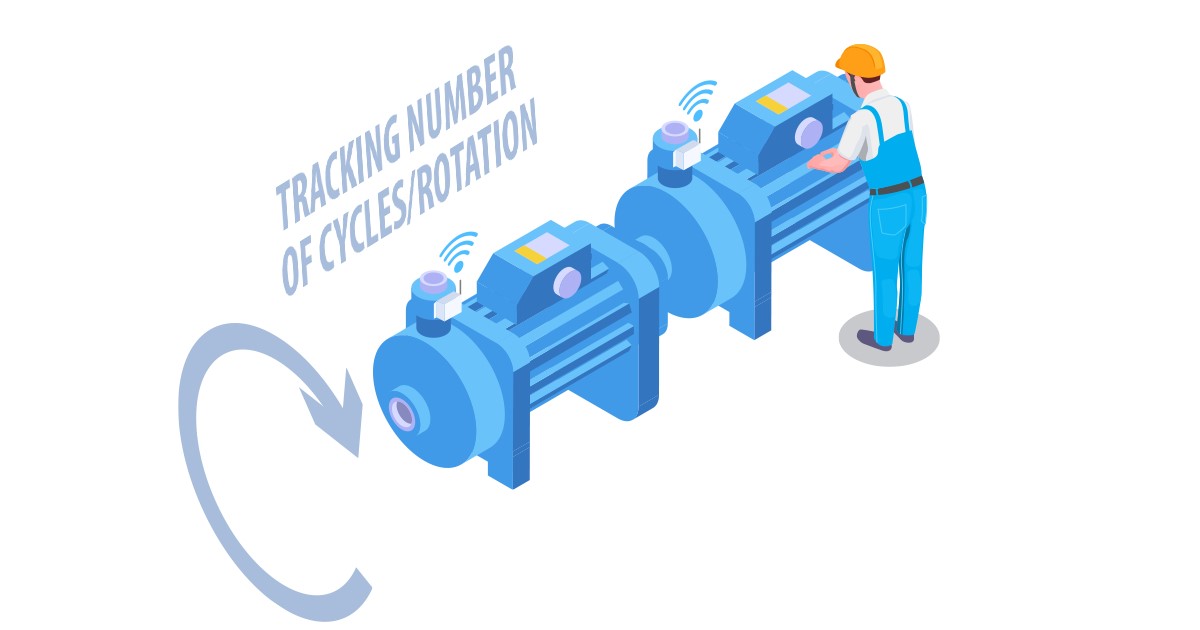

모터와 펌프의 사이클 수 추적 이미지입니다.

사이클 수를 추적하면 모터나 펌프의 마모 정도를 추정할 수 있습니다. 모터와 펌프에는 유한한 수명이 있어서, 사이클 수를 추적하면 수명이 다해 가는 시점을 찾는 데 도움이 됩니다.

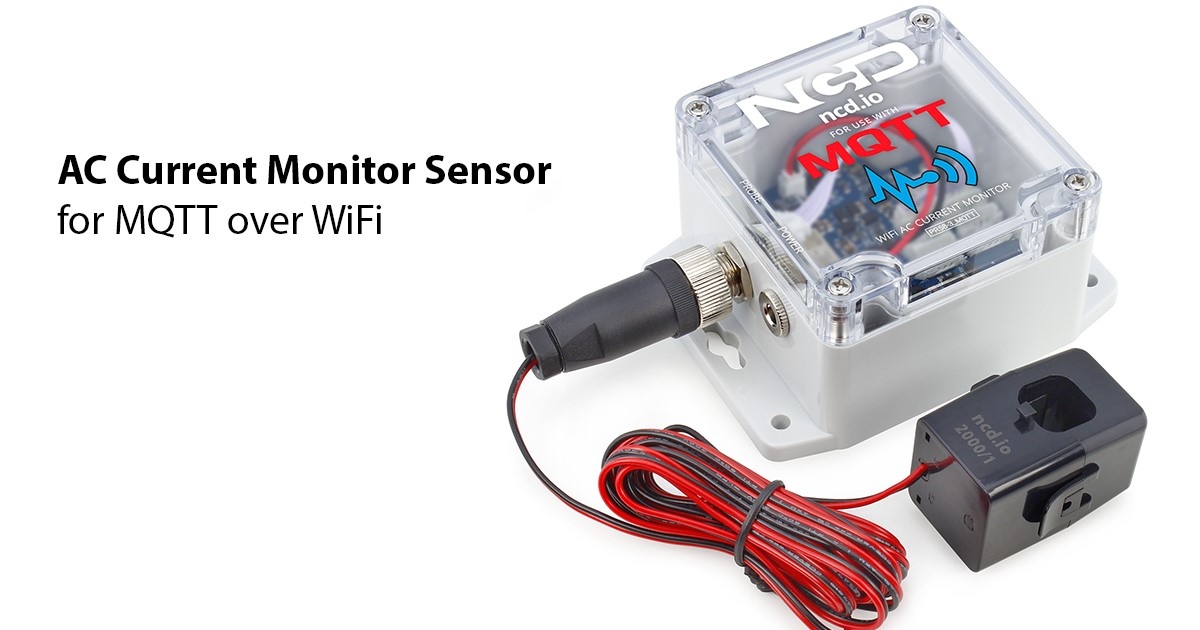

WiFi를 통한 MQTT용 AC 전류 모니터 센서 이미지입니다.

NCD는 WiFi를 통한 MQTT용 AC 전류 모니터 센서를 출시했습니다. NCD가 목표로 한 것은 사용하기 쉽고 정확도와 신뢰성이 높으며, 모든 MQTT 브로커에 연결해 전송할 수 있는 WiFi AC 전류 모니터링입니다.

100Amp 또는 200Amp 분할 코어 전류 센서를 선택할 수 있습니다. 여러 데이터 샘플을 얻기 위해 높은 속도로 전류를 샘플링하고, 사용자가 정한 간격으로 RMS 전류를 WiFi로 MQTT 브로커에 브로드캐스트합니다.

NCD 예측 유지 보수 센서 V3는 무엇을 측정합니까?
진동, 가속도, 속도, 변위, 주파수, RMS 전류를 샘플링합니다. 열전대 등급은 ±2.2°C 정확도의 260°C(500°F)이고, 최대 100A RMS까지 AC 전류를 측정합니다.
NCD 기울기 센서의 측정 범위와 분해능은 얼마입니까?
측정 범위는 롤 ±90°, 피치 ±90°이고 각도 감지 분해능은 ±0.5°입니다. 롤과 피치 각도 매개변수는 설정할 수 있고, IP65 산업용 등급입니다.
3채널 무선 AC 전류 모니터 센서의 배터리 수명은 얼마입니까?
4개의 AA 리튬 배터리로 구동하며 최대 10년입니다. 작동 수명은 500,000회 무선 전송이고, AC 전류 범위는 0-100A RMS입니다.
WiFi MQTT용 AC 전류 모니터 센서는 어떤 전류 센서를 선택합니까?
100Amp 또는 200Amp 분할 코어 전류 센서 가운데 선택할 수 있습니다. 모든 MQTT 브로커에 연결하며, 사용자가 정한 간격으로 RMS 전류를 전송합니다.
