현장에서 센서 데이터를 처리해
클라우드로 보내는 엣지 컴퓨터

NCD PR55-36_BETA 산업용 IoT 엣지 컴퓨터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-36_BETA는 NCD 센서 데이터를 모아 Wi-Fi, 이더넷, 옵션 LTE로 AWS, Azure, MQTT에 전송하는 OpenWRT 기반 산업용 IoT 엣지 컴퓨터(IoT 게이트웨이)입니다. Node-RED 흐름과 Python·GCC 개발 환경이 사전 설치되어 있습니다.

2마일 떨어진 NCD 센서의 데이터를 DigiMesh 무선으로 수집하며, 9-28VDC 전원과 8GB 플래시 저장 공간을 갖추어 현장에서 데이터를 로컬로 처리합니다. 이 엣지 컴퓨터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

2마일

센서 수집 거리

9-28VDC

전원 입력

8GB

플래시 저장 공간

Node-RED

사전 설치 · 라이브러리 제공

특징

센서 수집부터
클라우드 전송까지

핵심 특징현장에서 달라지는 점
Wi-Fi · 이더넷 · LTE 옵션Wi-Fi와 10/100 Mbps 이더넷에 LTE Cat M1 / NB1 / GPRS 모듈을 더해 현장 네트워크 조건에 따라 연결 방식을 선택합니다.
클라우드 전송NCD 센서 데이터를 AWS, Azure, MQTT로 보내므로 수집 서버를 별도로 두지 않아도 됩니다.
Node-RED 사전 설치NCD 센서 구문 분석 흐름과 라이브러리, 예제가 들어 있어 개발 시작 단계를 줄입니다.
Python · GCC 지원맞춤 애플리케이션을 직접 작성해 현장 로직을 장치 안에서 실행합니다.
OLED 상태 표시Blue 128×64 OLED 화면에 연결 상태를 표시하므로 현장에서 네트워크 상태를 바로 확인합니다.
MicroSD · USB 저장MicroSD 슬롯과 USB 포트로 저장 공간을 늘려 통신이 끊겨도 로컬에 데이터를 남깁니다.

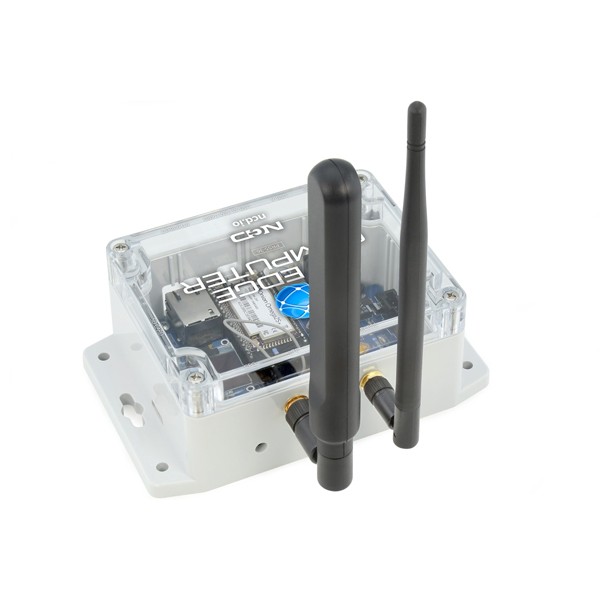

NCD PR55-36_BETA - 투명 케이스 안의 IoT 엣지 컴퓨터와 안테나 모습
투명 케이스 안의 IoT 엣지 컴퓨터와 안테나 모습

네트워크 설정

연결 방식별
우선순위 설정

연결 방식마다 경로 메트릭(Route Metric)을 정하며 값이 낮을수록 먼저 시도합니다. 엣지 컴퓨터는 이 순서로 데이터 연결과 전송을 시도하므로 유선, Wi-Fi, LTE의 우선순위를 현장 회선 사정에 맞춰 지정합니다.

연결 확인과 무선 보안 설정

장치의 IP 주소는 포트 13000으로 주기적으로 전송되는 UDP 패킷으로 확인합니다. Wi-Fi 보안은 WEP64 / 128, AES, WPA, WPA2를 지원하고, 소프트 AP 보안 설정과 터미널 자격 증명도 갖춥니다.

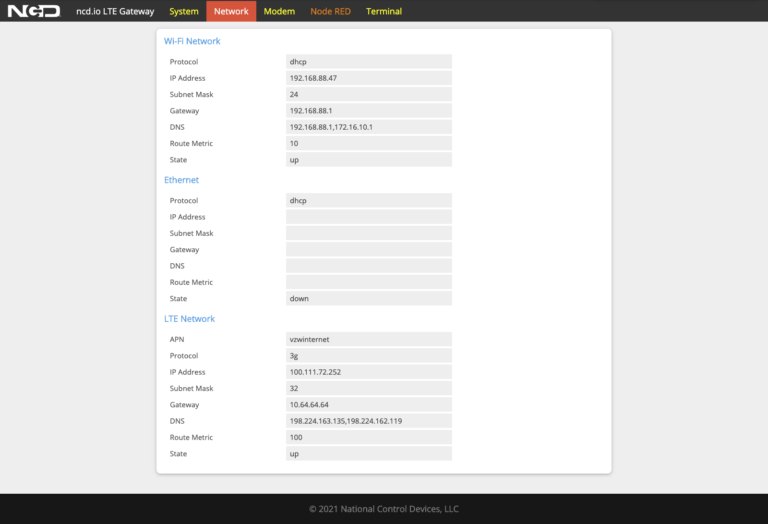

NCD PR55-36_BETA - 엣지 컴퓨터의 네트워크 설정 웹 화면
엣지 컴퓨터의 네트워크 설정 웹 화면

데이터 로깅

MicroSD 카드로
로컬 기록

MicroSD 카드 슬롯이 있으며 추가 소프트웨어를 설치하면 이 카드에 데이터를 기록합니다. Node-RED 흐름으로 연결을 시험한 뒤 저장 경로를 지정하세요.

사용 방법

NCD PR55-36_BETA 엣지 컴퓨터
웹 설정과 Node-RED 시작 순서

PR55-36_BETA는 자체 Soft AP로 접속하는 웹 설정 화면에서 네트워크와 LTE 모뎀을 설정하고, 같은 화면의 Node-RED 탭에서 사전 설치된 흐름으로 NCD 센서 데이터를 처리합니다. Terminal 탭에서는 OpenWrt 명령으로 라이브러리 업데이트와 공장 초기화를 진행할 수 있습니다.

소프트웨어·도구하는 일
웹 설정 화면 (System · Network · Modem · Node-RED · Terminal 탭)Wi-Fi·이더넷·LTE 설정, 연결 우선순위(Route Metric) 지정
Node-RED사전 설치된 기본 흐름으로 NCD 무선 센서 데이터 수신과 가공, 클라우드 전송
ncd-red-wirelessNCD 장거리 무선 센서용 Node-RED 라이브러리(사전 설치)
Terminal 탭 (OpenWrt 셸)라이브러리·Node-RED 업데이트, LTE 모뎀 AT 명령, 공장 초기화

처음 연결하는 순서

순서할 일
19-28VDC 전원을 연결해 엣지 컴퓨터를 켭니다.
2PC의 Wi-Fi 목록에서 "ncdgateway-XXXX" 형식의 Soft AP를 찾아 접속하세요. 기본 비밀번호는 NCD 설정 가이드에 나와 있습니다.
3브라우저에서 192.168.3.1을 엽니다. 이 주소는 OLED 화면에도 표시됩니다.
4Network 탭의 WiFi Network 항목에 현장 SSID와 비밀번호를 입력하고 Submit을 누르세요. 1분이 지나도 상태가 바뀌지 않으면 Network 탭을 다시 엽니다.
5인터페이스 상태가 Up이 되면 Route Metric을 0(최우선)~100 범위에서 정하세요. NCD는 이더넷에 가장 낮은 값을 권장합니다.
6LTE 포함형은 통신사 APN을 설정합니다. 기본 통신사 설정은 Hologram이며, 이때 APN은 "hologram"입니다.
7Node-RED 탭을 열면 기본 흐름이 표시되며, 여기서 센서 데이터를 처리하고 전송할 흐름을 구성하세요.

Terminal 탭 명령 예시

명령하는 일
node_install.sh ncd-red-wirelessNCD 무선 센서용 Node-RED 라이브러리 업데이트
node_install.sh node-red-dashboardNode-RED 대시보드 라이브러리 업데이트
opkg update패키지 목록 갱신(이어서 opkg upgrade onion-node-red로 Node-RED 업데이트)
picocom -b115200 /dev/ttyS2LTE 모뎀에 직렬로 접속해 AT 명령 입력(LTE 네트워크를 끈 상태에서)
firstboot -y공장 초기화(이어서 reboot 실행, 몇 분 걸리고 여러 번 재부팅)

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요. 업데이트 명령은 Wi-Fi나 이더넷으로 인터넷에 연결된 상태에서 실행합니다.

Route Metric은 인터페이스 상태가 Up일 때만 설정되므로, 이더넷 케이블이나 Wi-Fi 연결을 먼저 마친 뒤 우선순위를 정하세요.

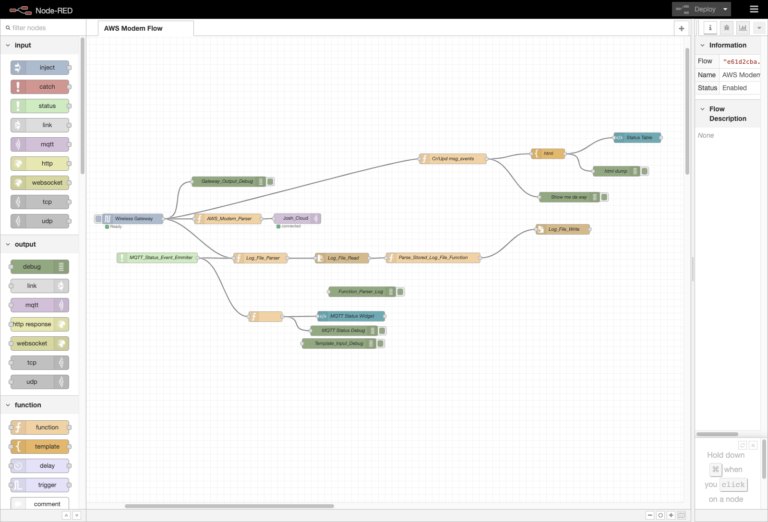

NCD PR55-36_BETA - 노드 기반 데이터 흐름 편집 화면
노드 기반 데이터 흐름 편집 화면

사양

표준형·LTE 포함형
비교 사양

항목표준형LTE 포함형
LTE해당 없음u-blox SARA-R410M-02B-02 · LTE Cat M1 / NB1 / GPRS
Wi-Fi · 이더넷Wi-Fi · 10 / 100 Mbps 이더넷Wi-Fi · 10 / 100 Mbps 이더넷
품번PR55-36_BETAPR55-36_BETA (LTE 옵션)

공통 사양

항목사양
연결Wi-Fi · 이더넷 10 / 100 Mbps · LTE(옵션)
소프트웨어OpenWRT 기반 Linux 임베디드 SBC · Node-RED 라이브러리 · Python · GCC
전송AWS · Azure · MQTT 등
부가OLED 연결 상태 표시 · USB 포트(저장 공간 확장) · DigiMesh 무선 통신 모듈 · SoftAP 보안 설정 · 터미널 자격 증명
전원9-28VDC
센서 수집 거리엣지 컴퓨터에서 NCD 센서까지 2마일
저장8GB 플래시 · MicroSD 카드 슬롯 · USB 포트
디스플레이사용자 프로그래밍 가능한 Blue 128×64 OLED
Wi-Fi 보안WEP64 / 128 · AES · WPA · WPA2
네트워크 우선순위연결 방식별 Route Metric 설정 · 값이 낮을수록 우선
IP 확인포트 13000으로 UDP 패킷 주기 전송
Node-RED사전 설치 · NCD 센서 구문 분석 흐름 · 라이브러리와 예제
호환사전 로드된 Node-RED 흐름을 쓰는 모든 NCD 센서

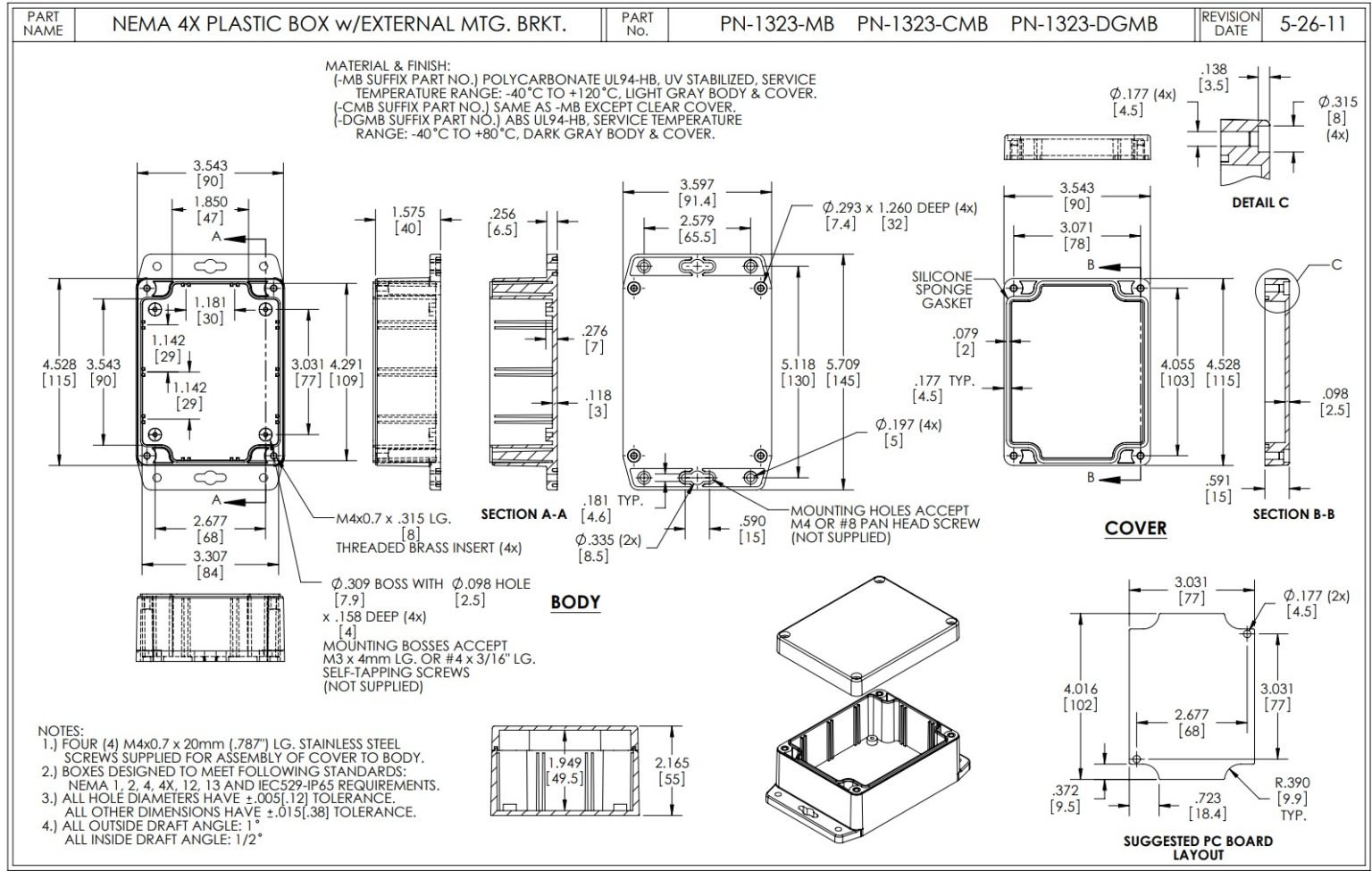

NCD PR55-36_BETA - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

활용 분야

센서 데이터를
모으는 현장

  • 다수 센서 수집 — 여러 NCD 센서 데이터를 한곳에 모아 클라우드로 전송합니다.
  • Node-RED 가공 — 흐름으로 센서 데이터를 변환해 전달합니다.
  • 맞춤 애플리케이션 — Python과 GCC로 현장 전용 로직을 실행합니다.
  • 유선망이 없는 현장 — LTE 옵션으로 데이터를 전송합니다.
  • 로컬 보관 — MicroSD와 USB 저장 공간에 데이터를 기록합니다.

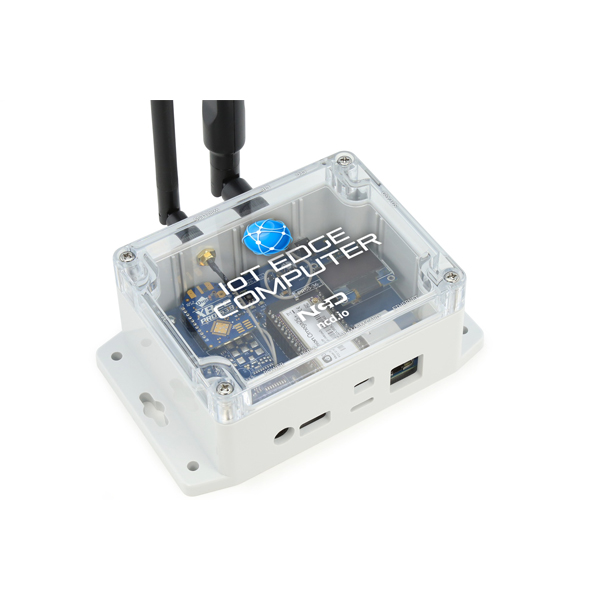

NCD PR55-36_BETA - 안테나를 장착한 투명 케이스형 엣지 컴퓨터 측면
안테나를 장착한 투명 케이스형 엣지 컴퓨터 측면

선택 가이드

네트워크 환경에 맞는
엣지 컴퓨터 구성

이럴 때 (현장 조건)권장 모델선택 이유
인터넷 선이 없는 곳에 설치할 때LTE 포함형 옵션LTE Cat M1 / NB1 / GPRS 모듈로 셀룰러 연결을 구성합니다.
유선이나 Wi-Fi 망이 있는 곳에 설치할 때LTE 없는 표준형이더넷과 Wi-Fi만으로 전송하며 구성이 단순합니다.
데이터 저장 공간을 늘려야 할 때MicroSD 카드 또는 USB 포트추가 소프트웨어로 데이터를 기록합니다.
센서 데이터를 MQTT로 보낼 때MQTT 전송 · Node-RED 흐름사전 설치된 흐름으로 MQTT 전송을 구성합니다.

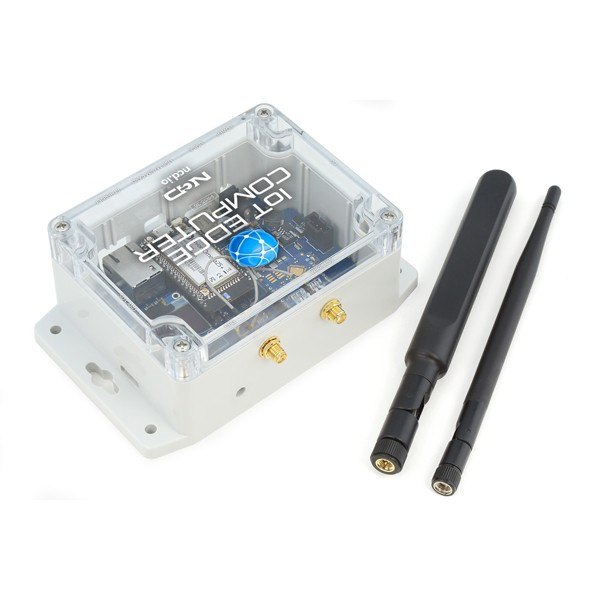

NCD PR55-36_BETA - 투명 케이스형 엣지 컴퓨터와 분리된 안테나
투명 케이스형 엣지 컴퓨터와 분리된 안테나

구성·옵션

본체와
수집용 센서

구성품옵션별매품번
엣지 컴퓨터 본체LTE 없는 표준형NCD 무선 센서(데이터 수집용)PR55-36_BETA
엣지 컴퓨터 본체LTE 포함형(옵션)NCD 무선 센서(데이터 수집용)PR55-36_BETA
