NCD PR55-21A_MEGA 산업용 IoT 무선 메가 모뎀-USB/WiFi/Bluetooth/MQTT

NCD PR55-21A_MEGA 산업용 IoT 무선 메가 모뎀-USB/WiFi/Bluetooth/MQTT

MODEL
PR55-21A_MEGA
브랜드
NCD
제품문의 구매하기

USB·Wi-Fi·블루투스로
센서 데이터를 받는 메가 모뎀

NCD PR55-21A_MEGA Wi-Fi 메가 모뎀

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-21A_MEGA는 NCD IoT 센서와 endNode의 무선 데이터를 USB, Wi-Fi TCP/IP, Wi-Fi MQTT, 블루투스 네 가지 경로로 받는 산업용 Wi-Fi 메가 모뎀(4 in 1 센서 수신 모뎀)입니다. 데이터를 PC와 서버, 클라우드 중 어디로 보낼지에 따라 연결 방식을 고릅니다.

센서 원시 데이터는 115.2K Baud 직렬 통신으로 전달되어 가상 COM 포트로 PC 프로그램과 연결되고, DigiMesh 메시와 128비트 AES 암호화로 무선 구간을 보호합니다. 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

다른 모델 참고 자료

4 in 1

USB · Wi-Fi TCP/IP · MQTT · 블루투스

115.2K Baud

USB 직렬 통신 속도

-40 ~ +85 °C

동작 온도

2마일

직선 시야 무선 거리

특징

네 가지 연결 방식을
한 모뎀에 통합

핵심 특징현장에서 달라지는 점
USB · Wi-Fi TCP/IP · Wi-Fi MQTT · 블루투스수신 경로가 바뀌어도 모뎀을 교체하지 않고 연결 방식만 바꾸므로 시험 단계에서 구성을 비교하기 쉽습니다.
가상 COM 포트USB와 블루투스에서 직렬 프로그램에 바로 연결되어 LabVIEW 같은 기존 도구를 그대로 사용합니다.
MQTT 브로커 연결기본 인증을 사용하는 MQTT 브로커로 센서 데이터를 직접 전송합니다.
Wi-Fi MQTT 터널Wi-Fi 기반 MQTT 터널까지 지원해 구성이 다른 서버로도 데이터를 전송합니다.
DigiMesh 메시와 128비트 AES메시로 센서 데이터를 주고받고 무선 구간을 128비트 AES 이상으로 보호합니다.
여러 대 동시 사용모뎀 여러 대를 동시에 운용하므로 수신 지점을 분산해 한쪽 장애에 대비합니다.

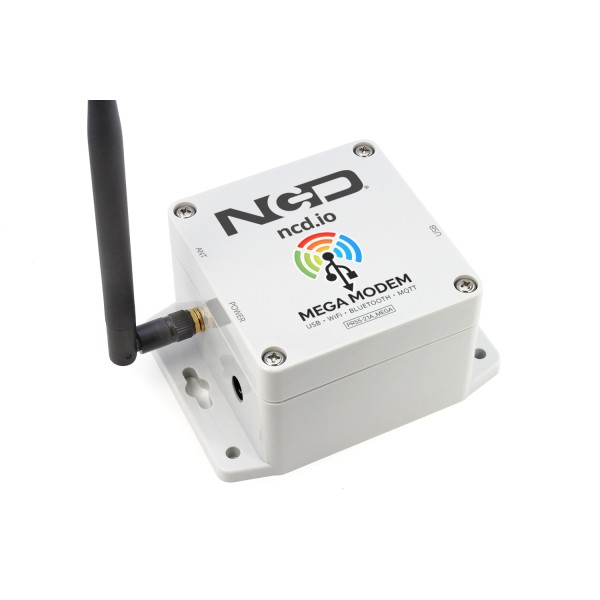

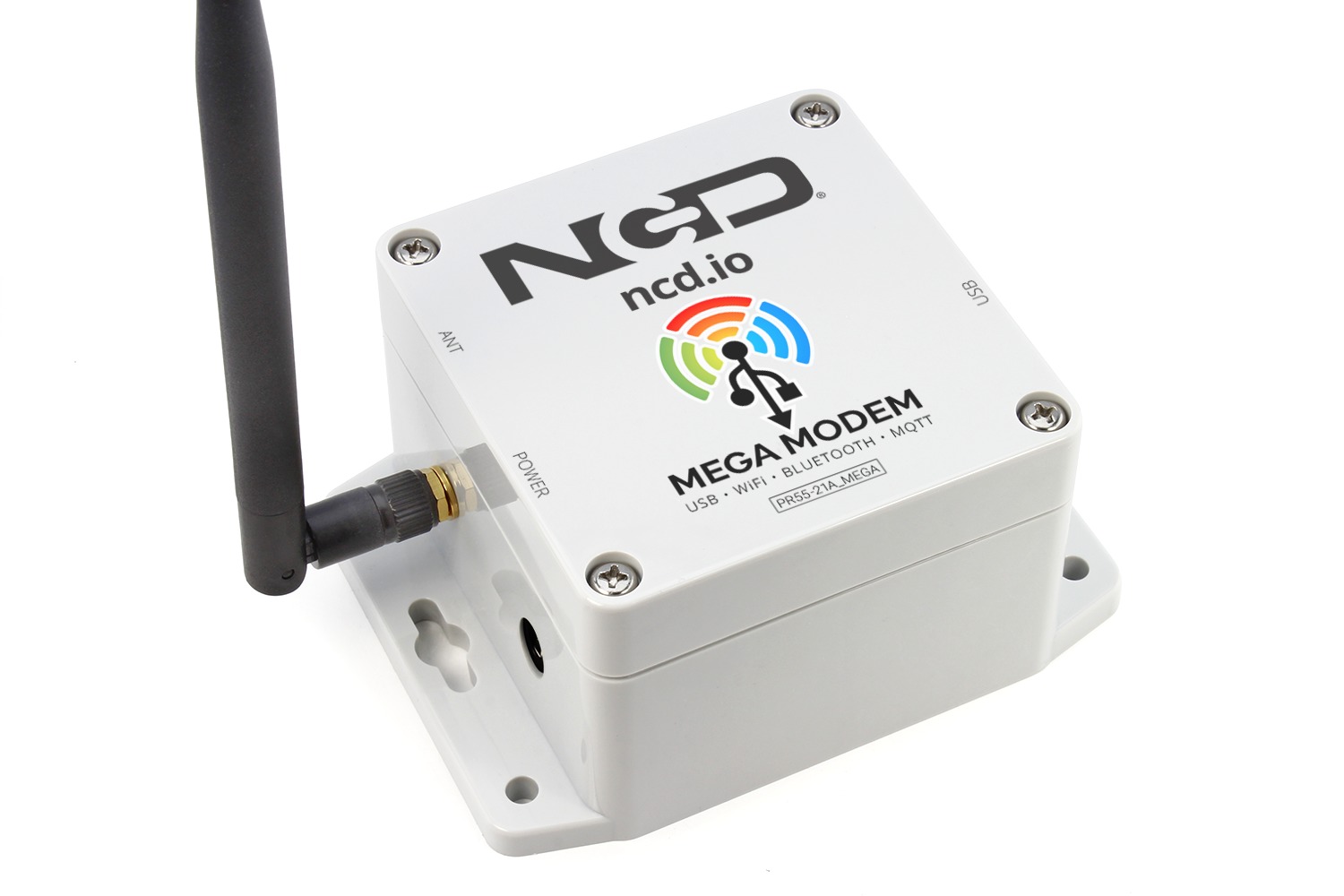

NCD PR55-21A_MEGA - 안테나가 달린 흰색 메가 모뎀 본체 전면 모습
안테나가 달린 흰색 메가 모뎀 본체 전면 모습

연결 방식

수신 경로별
설정 방법

PC 프로그램에 연결할 때는 USB 가상 COM 포트, 가까운 거리에서 받을 때는 블루투스 VCP, 네트워크로 받을 때는 Wi-Fi TCP/IP, 브로커로 보낼 때는 Wi-Fi MQTT를 사용합니다. 센서 원시 데이터를 어디로 보낼지 먼저 정한 뒤 해당 방식으로 설정하세요.

Wi-Fi MQTT 연결과 터널

Wi-Fi MQTT는 기본 인증을 사용하는 MQTT 브로커 전반을 지원하고 Beebotte 호환 시험을 마쳤으며, Wi-Fi 기반 MQTT 터널도 구성합니다. 기본 AES 키는 장치에 물리적으로 접근해야만 변경하며, NCD 서버와 통신하는 기능은 없습니다. 펌웨어 업그레이드는 NCD 엔지니어가 장치에 직접 접근해 수행합니다.

사용 방법

PR55-21A_MEGA 메가 모뎀
연결 방식별 웹 설정 순서

메가 모뎀은 설정 모드에서 띄우는 Wi-Fi 설정 페이지에서 USB, 블루투스, Wi-Fi TCP/IP, Wi-Fi MQTT 중 사용할 경로를 설정합니다. 받은 센서 데이터는 Alpha Station이나 Python NCD 엔터프라이즈 라이브러리, 직렬 터미널 프로그램에서 읽습니다.

소프트웨어·도구하는 일
모뎀 설정 웹 페이지Serial(USB Baud Rate), Bluetooth, WiFi, TCP, MQTT 항목 설정
Alpha Station가상 COM 포트로 센서 데이터 확인과 원격 센서 설정
Python NCD 엔터프라이즈 라이브러리자체 프로그램에서 센서 데이터 처리
MQTT 브로커Publish Topic으로 센서 데이터 수신, Subscribe Topic으로 무선 측 전송

처음 연결하는 순서

순서할 일
1필립스 나사 4개를 풀어 덮개를 열고 2.1mm 배럴 커넥터에 12VDC를 연결하세요.
2빨간 CFG 버튼을 LED가 파란색으로 바뀔 때까지 누릅니다.
3PC나 휴대폰에서 모뎀의 설정용 Wi-Fi에 접속하고, 브라우저가 열리지 않으면 172.217.28.1로 접속하세요.
4USB로 쓸 때는 Serial의 USB Baud Rate를 PC 프로그램과 맞추고, 블루투스는 Bluetooth Enabled와 이름·페어링 코드를 정합니다.
5네트워크로 받을 때는 WiFi의 Network·Password와 TCP Server Enabled·TCP Listen Port를, MQTT는 Host, Host Port, Client ID, Publish Topic 등을 입력하세요.
6Save Settings를 누른 뒤 Alpha Station이나 MQTT 클라이언트에서 센서 데이터가 들어오는지 확인합니다.

Wi-Fi TCP/IP 모드에서 모뎀은 서버로만 동작하므로 PC 프로그램이 모뎀에 접속해야 합니다. MQTT는 인증 없음과 사용자 이름·비밀번호 인증만 지원하고, 블루투스는 SPP 방식이라 운영체제에 따라 연결되지 않을 수 있습니다.

사양

PR55-21A_MEGA
연결 방식별 사양

항목사양
연결USB · Wi-Fi TCP/IP · Wi-Fi MQTT · 블루투스
가상 COM 포트USB와 블루투스 지원
블루투스USB와 같은 기능, Bluetooth VCP 지원
MQTT기본 인증 MQTT 브로커 지원, Wi-Fi 기반 MQTT 터널, Beebotte 호환 시험
USB 속도115.2K Baud 직렬 통신
동작 온도 · 전원-40 ~ +85 °C · 5V ~ 32V DC 입력 (전원 공급 장치 포함)
호환NCD IoT 센서, endNode
무선DigiMesh 메시, 128비트 AES
무선 거리직선 시야 최대 2마일
소프트웨어Alpha Station, Python NCD 엔터프라이즈 라이브러리
보안기본 AES 키 변경 가능(물리 접근 필요), NCD 서버와 통신하는 기능 없음
펌웨어NCD 엔지니어가 장치에 직접 접근해 업그레이드
설치 환경실내 전용

활용 분야

수신 경로가
여럿인 현장

  • PC·서버·임베디드 시스템과 로컬 통신 — USB 가상 COM 포트로 센서 데이터를 프로그램에 직접 입력합니다.
  • 원격 센서 설정 — Alpha Station으로 최대 3.2 km 떨어진 센서를 설정합니다.
  • LabVIEW 연동 — 로컬 프로그램에 센서 데이터를 연결해 시험 설비를 구성합니다.
  • Node-RED 흐름 구성 — 드라이버 세트로 수신 데이터를 시각화합니다.

선택 가이드

수신 경로에 따른
연결 방식 선택

이럴 때 (현장 조건·규격)권장 연결선택 이유
PC 프로그램에 USB로 붙일 때USB 가상 COM 포트115.2K Baud 직렬 통신으로 프로그램에 직접 연결됩니다.
가까운 거리에서 블루투스로 받을 때블루투스 VCPUSB와 같은 기능을 무선 직렬 포트로 사용합니다.
Wi-Fi로 MQTT 브로커에 보낼 때Wi-Fi MQTT기본 인증 MQTT 브로커와 터널을 지원합니다.
Wi-Fi TCP/IP 네트워크로 받을 때Wi-Fi TCP/IPIP 네트워크의 프로그램이 데이터를 받습니다.

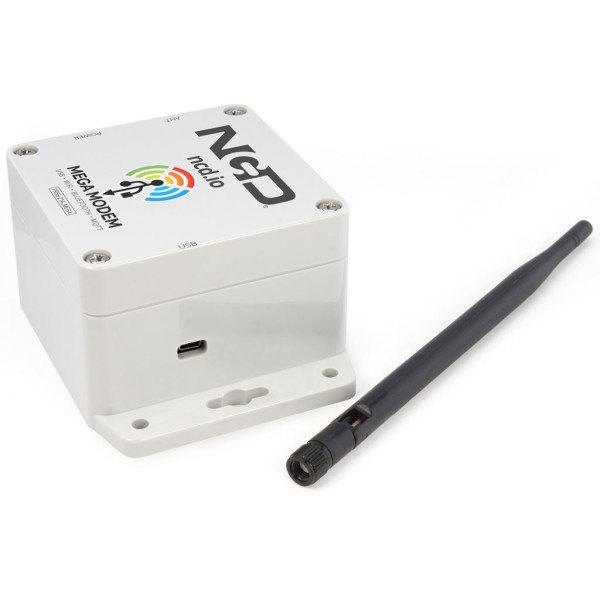

NCD PR55-21A_MEGA - 측면의 USB 포트와 외부 안테나가 보이는 모뎀
측면의 USB 포트와 외부 안테나가 보이는 모뎀

구성·옵션

구성 요소와
전원

구분내용
본체PR55-21A_MEGA Wi-Fi 메가 모뎀 (통신 옵션 4가지를 담은 4 in 1 모뎀)
전원5V ~ 32V DC 입력, 전원 공급 장치 포함
