NCD PR55-21_MQTT MQTT 게이트웨이 - MQTT 용 WiFi 마이크로 게이트웨이

NCD PR55-21_MQTT MQTT 게이트웨이 - MQTT 용 WiFi 마이크로 게이트웨이

MODEL
PR55-21_MQTT
브랜드
NCD
제품문의 구매하기

접속 정보만 입력해
센서를 클라우드에 잇는 게이트웨이

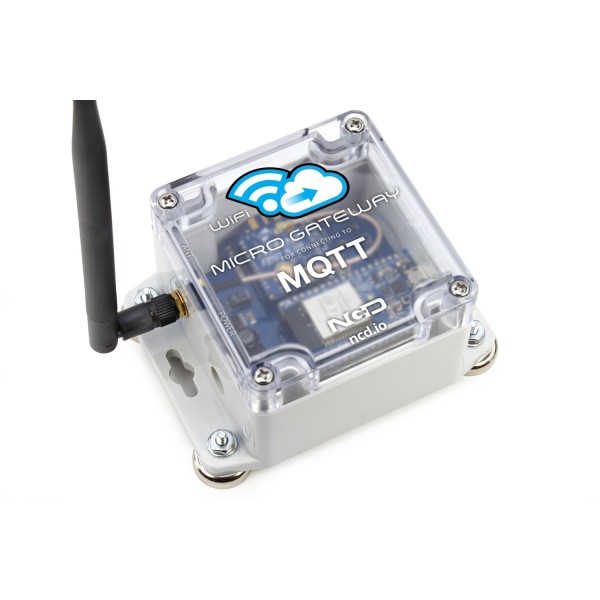

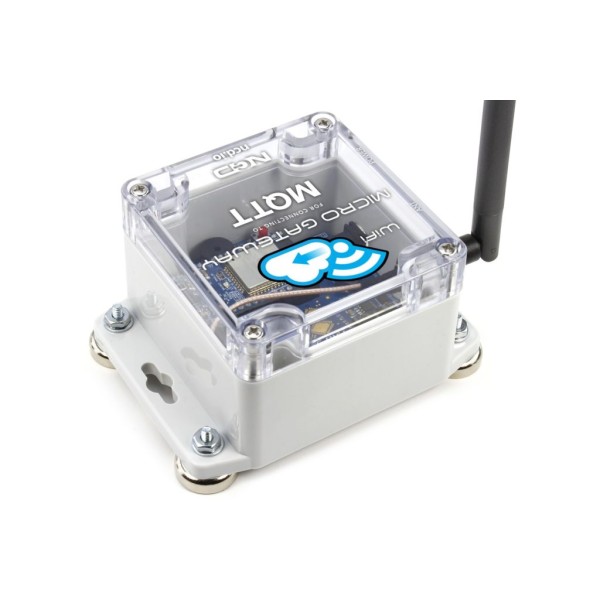

NCD PR55-21 Wi-Fi 마이크로 게이트웨이

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-21은 NCD 무선 IoT 센서(XBee 메시)의 데이터를 받아 JSON으로 변환한 뒤 MQTT 브로커, Losant, Microsoft Azure로 전송하는 Wi-Fi 마이크로 게이트웨이(IoT 센서 게이트웨이)입니다. 센서와는 최대 2 miles까지 통신합니다.

내장 웹 페이지(SoftAP)에 Wi-Fi와 클라우드 로그인 정보만 입력하면 설정이 끝나며, 센서와 Wi-Fi, MQTT 구간은 모두 암호화됩니다. 세 SKU는 연결 대상만 다르며, 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

최대 2 miles

센서까지 통신 거리

약 5분

평균 설정 시간

AES 128비트

센서 구간 암호화

10개

설정 화면 기준 센서 수

특징

센서에서 클라우드까지
간단한 설정 절차

핵심 특징현장에서 달라지는 점
자동 센서 검색센서를 자동으로 찾아 별도 설정 없이 데이터를 수신하므로 설치 시 센서별 등록 작업이 줄어듭니다.
SoftAP 웹 설정내장 웹 페이지에서 Wi-Fi와 클라우드 로그인 정보를 입력하므로 별도 소프트웨어 설치가 필요 없습니다.
원격 센서 설정웹 페이지에서 원격 센서를 설정하고 들어오는 센서 데이터를 바로 확인합니다.
전체 NCD 센서 호환모든 NCD 무선 IoT 센서와 호환되어 센서 종류가 늘어도 게이트웨이를 교체하지 않습니다.
이중 게이트웨이 구성여러 대를 함께 두어 데이터를 이중화하므로 한 대 점검 중에도 수집이 이어집니다.
쓰기 전용 구조원격으로 파일을 올리거나 앱을 실행할 수 없는 구조라 외부에서의 변조 경로가 좁아집니다.

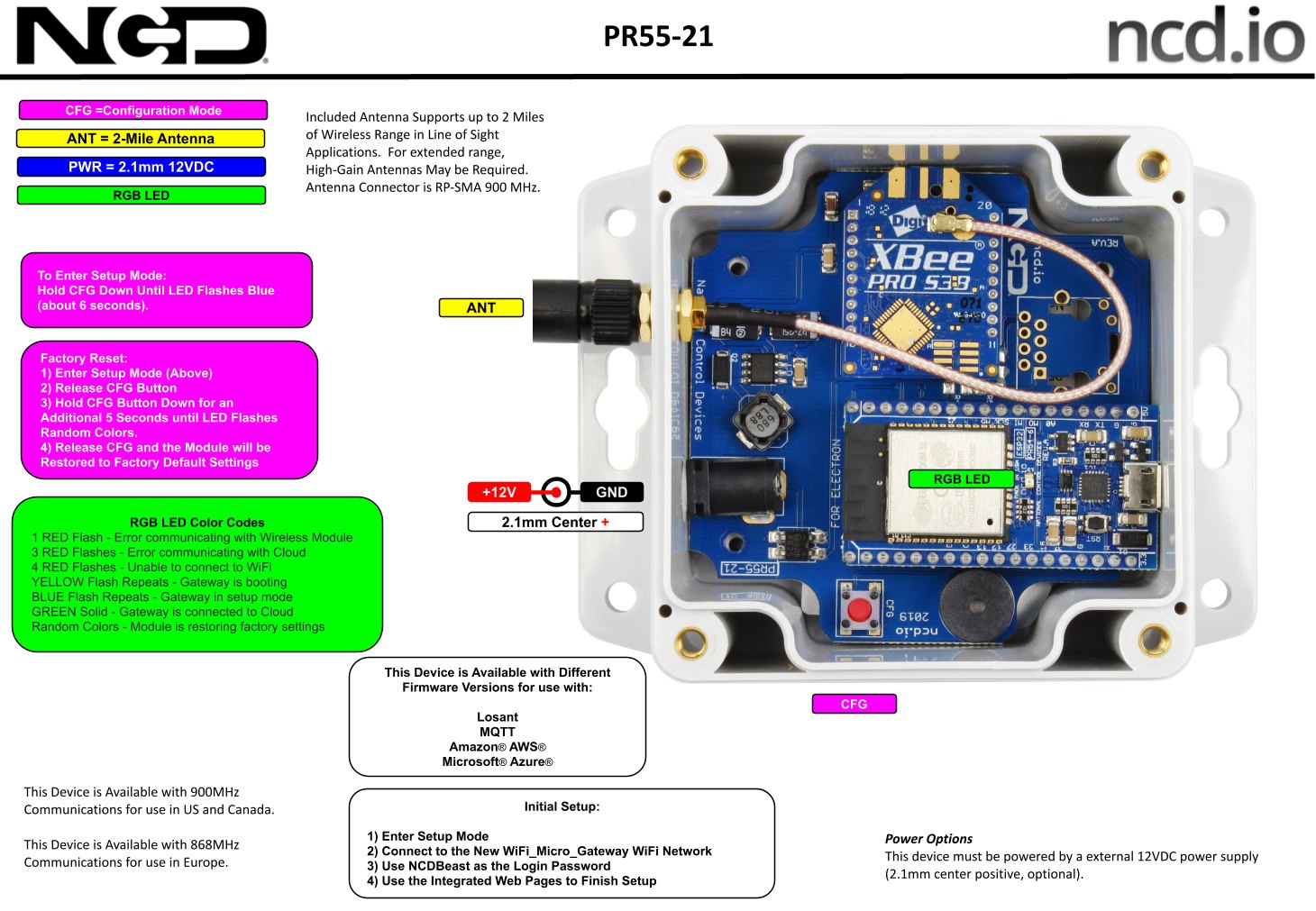

NCD PR55-21_MQTT - 게이트웨이 기판의 무선 모듈과 단자 위치 설명도
게이트웨이 기판의 무선 모듈과 단자 위치 설명도

보안·설정

암호화 구간과
기본 키 관리

센서와의 무선 구간은 AES 128비트 이상으로 암호화되고 애플리케이션 계층은 쓰기 전용입니다. 다만 기본 무선 AES 키는 모든 유닛에 공통이므로 설치 단계에서 변경하기를 권합니다.

설치 현장에서 5분 설정

SoftAP로 접속해 Wi-Fi와 MQTT 로그인을 입력하고 센서가 보고하는 데이터를 웹 페이지에서 확인하면 설정이 끝납니다. 게이트웨이와 Wi-Fi 라우터 사이는 최대 10 m 이내로 두세요.

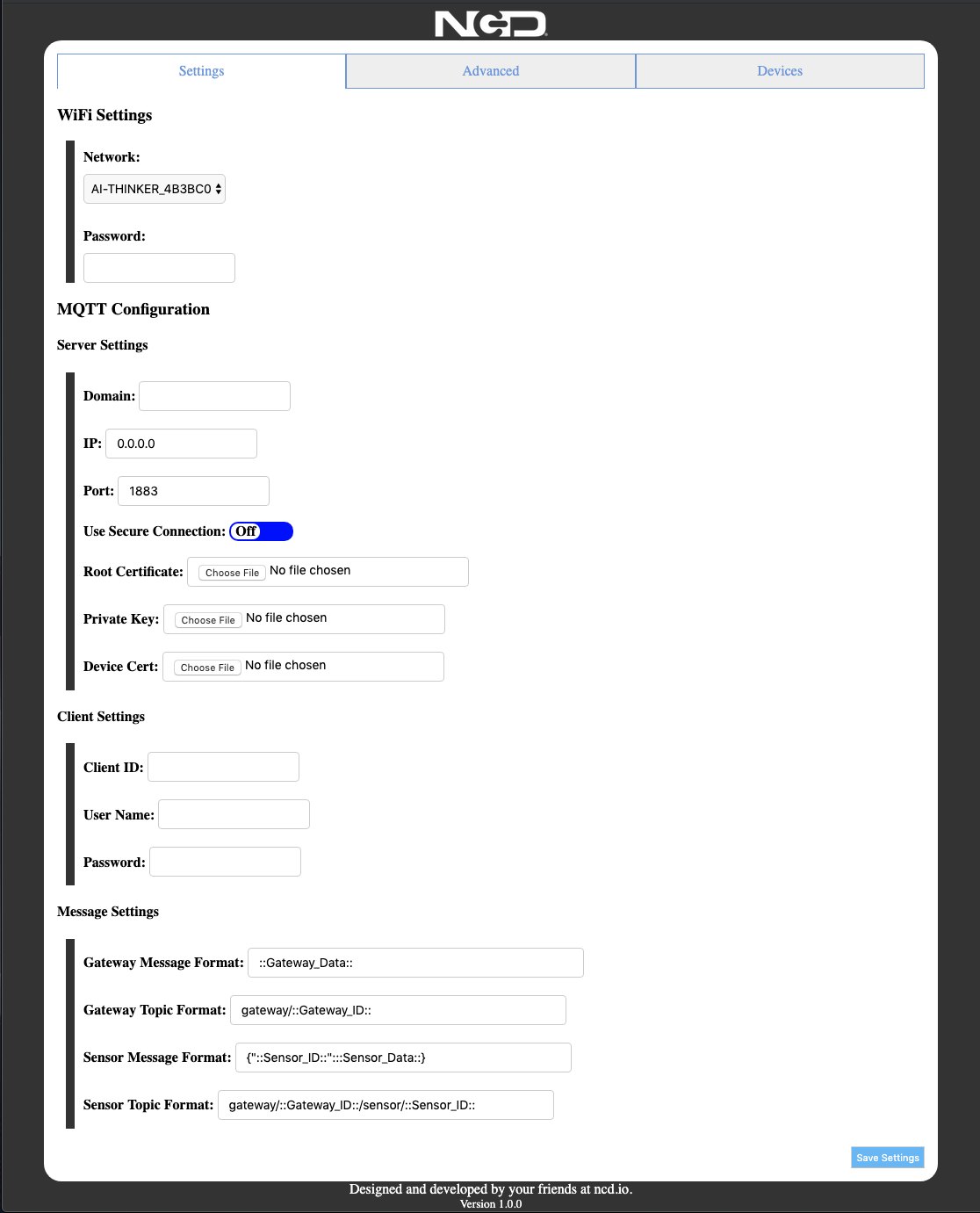

NCD PR55-21_MQTT - 게이트웨이의 WiFi와 MQTT 서버 설정 웹 화면
게이트웨이의 WiFi와 MQTT 서버 설정 웹 화면

무선 옵션

센서 대역에 맞춘
XBee 모듈 선택

게이트웨이의 무선 옵션은 XBee-PRO 900 MHz, 868 MHz, 2.4 GHz 중에서 고릅니다. 주문 전에 연결할 센서의 무선 옵션과 설치 국가의 주파수 규정을 대조하세요. 선택한 XBee 모듈과 안테나(RP-SMA 또는 2.4 GHz 다이폴, U.FL-RP-SMA 피그테일)가 함께 구성됩니다.

사용 방법

PR55-21 Wi-Fi 게이트웨이
MQTT 브로커 연결 순서

PR55-21은 설정 모드에서 게이트웨이가 여는 WiFi_Micro_Gateway 네트워크에 접속해 설정 웹 페이지에서 Wi-Fi와 브로커 정보를 입력합니다. 센서 데이터는 JSON으로 바뀌어 설정 페이지에서 지정한 MQTT 토픽으로 전송됩니다.

소프트웨어·도구하는 일
설정 웹 페이지 (WiFi_Micro_Gateway 접속)Wi-Fi 접속 정보와 브로커 연결 정보 입력, 저장
Server Settings브로커 Domain 또는 IP, Port, Use Secure Connection(TLS)과 인증서 지정
인증 항목 (Client ID, User Name, Password)브로커 인증 정보 입력, Client ID를 비우면 게이트웨이 MAC 주소 사용
Message Settings게이트웨이·센서 메시지 형식과 토픽 형식 지정(::Sensor_ID::, ::Gateway_ID:: 등 치환자)

처음 연결하는 순서

순서할 일
1전원을 넣고 게이트웨이의 파란 LED가 깜박이는 설정 모드인지 확인합니다.
2PC의 Wi-Fi 목록에서 WiFi_Micro_Gateway에 접속하세요. 접속 비밀번호는 NCD 설정 가이드에 나와 있습니다.
3설정 페이지가 자동으로 열리지 않으면 브라우저 주소창에 172.217.28.1을 입력하세요.
4사용할 Wi-Fi 정보를 넣고 Server Settings에 브로커의 Domain 또는 IP와 Port를 입력합니다.
5브로커가 인증이나 TLS를 요구하면 User Name·Password와 Use Secure Connection, Root Certificate를 함께 지정하세요.
6토픽 형식을 확인하고 Save Settings를 누른 뒤, 브로커를 구독해 게이트웨이 시작 메시지와 센서 JSON 데이터가 들어오는지 확인합니다.

Sensor Topic Format에 ::Sensor_ID::를 넣으면 센서마다 토픽이 나뉘어 구독 쪽에서 센서를 구분하기 쉽습니다. 게이트웨이 시작 메시지에는 IP 주소, MAC 주소와 무선 설정이 들어 있어 설치 직후 연결 상태를 확인할 때 도움이 됩니다.

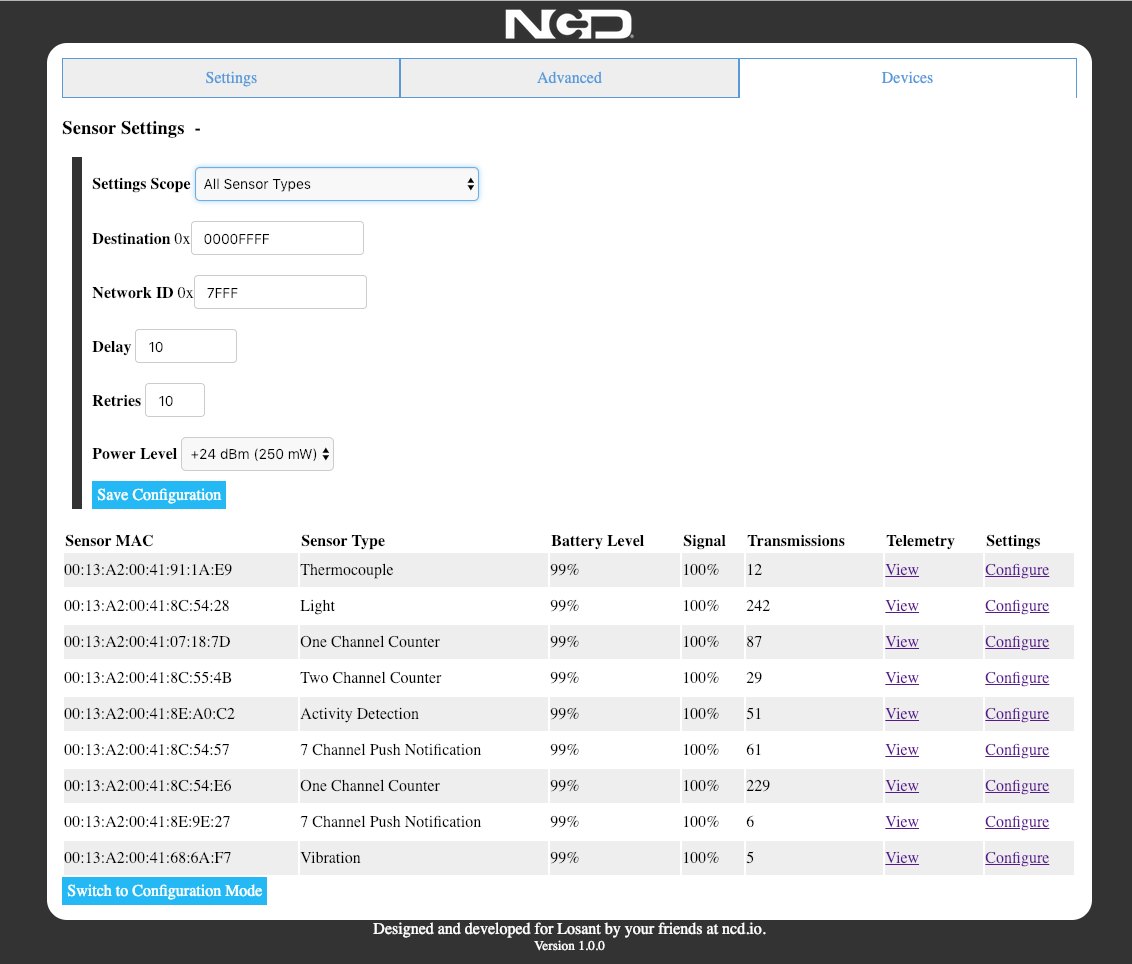

NCD PR55-21_MQTT - 게이트웨이에 등록된 센서 목록과 설정 웹 화면
게이트웨이에 등록된 센서 목록과 설정 웹 화면

사양

MQTT·Losant·Azure 3개 SKU
비교와 공통 사양

항목PR55-21_MQTTPR55-21_LOSANTPR55-21_AZURE
연결 대상MQTT 브로커LosantMicrosoft Azure
데이터 형식JSONJSONJSON
센서까지 거리최대 2 miles최대 2 miles최대 2 miles
평균 설정 시간약 5분약 5분약 5분

시리즈 공통 사양

항목사양
설정 방법내장 웹 페이지(SoftAP)에서 Wi-Fi와 MQTT 로그인 입력
센서 구간 보안AES 128비트 이상 암호화 · 쓰기 전용 애플리케이션 계층 · 기본 키는 모든 유닛 공통(변경 권장)
전원12 V 1.5 A 정전압 어댑터
무선 옵션XBee-PRO 900 MHz (북미) · 868 MHz (유럽 전용) · 2.4 GHz (전 세계) 중 선택
구성품게이트웨이 + 선택한 XBee 모듈, 안테나(RP-SMA 또는 2.4 GHz 다이폴, U.FL-RP-SMA 피그테일), 12 V 어댑터
Wi-Fi 대역2.4 GHz
라우터까지 거리게이트웨이와 Wi-Fi 라우터 사이 최대 10 m
IP 설정DHCP 또는 고정 IP
펌웨어부팅 시 NCD 서버에서 업데이트 여부만 확인 · 원격 업그레이드 불가
호환 센서모든 NCD 무선 IoT 센서

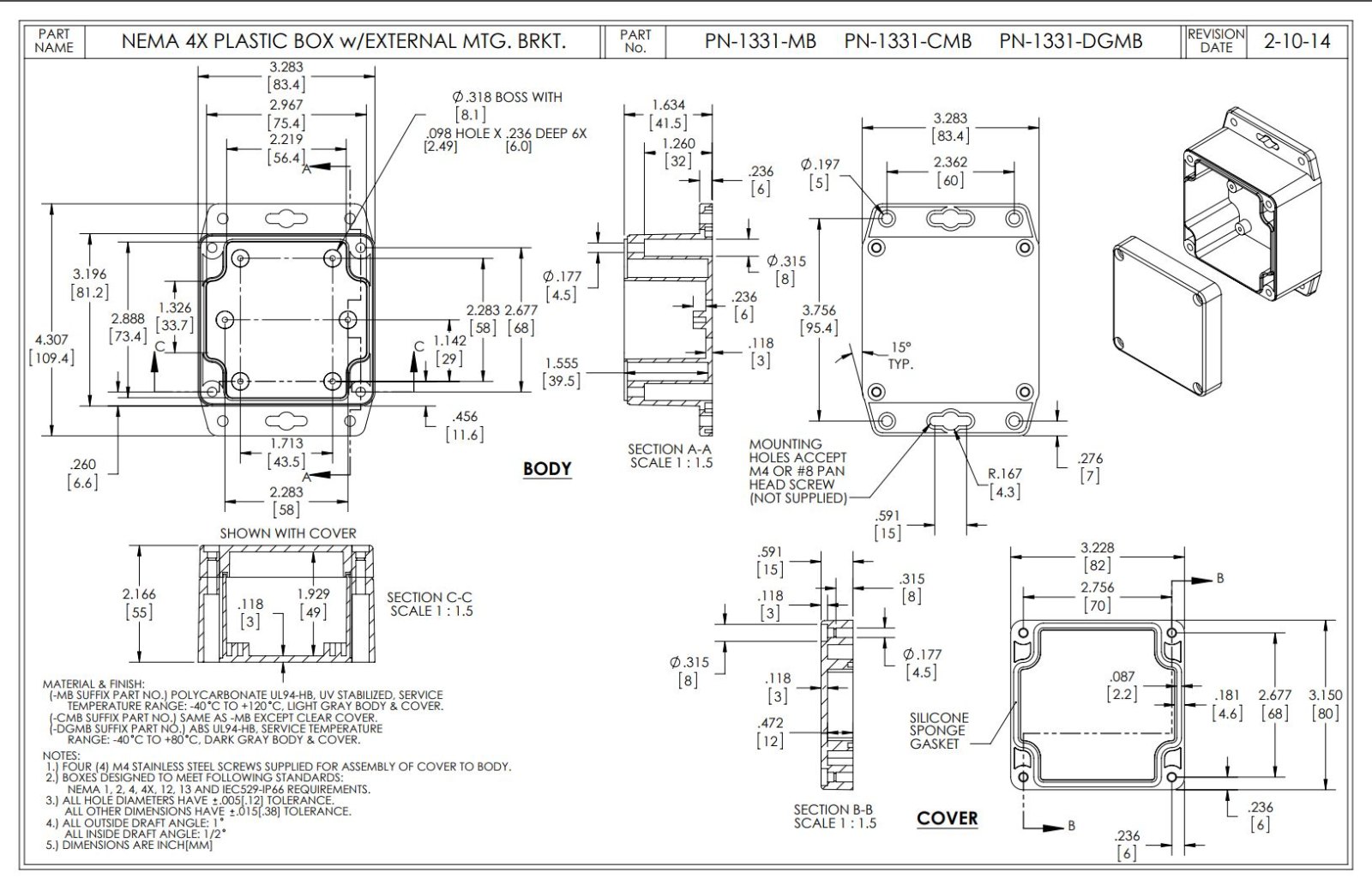

NCD PR55-21_MQTT - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

활용 분야

무선 센서 데이터를
클라우드로 보내는 현장

  • 공장·설비 — NCD 무선 센서 데이터를 클라우드로 올립니다.
  • MQTT 연동 — 센서 데이터를 자체 MQTT 브로커로 게시합니다.
  • Losant 운영 — 센서 데이터를 대시보드에 연결합니다.
  • Azure 연동 — NCD 센서를 Microsoft Azure에 직접 연결합니다.
  • 이중화 모니터링 — 여러 게이트웨이로 데이터를 이중화합니다.

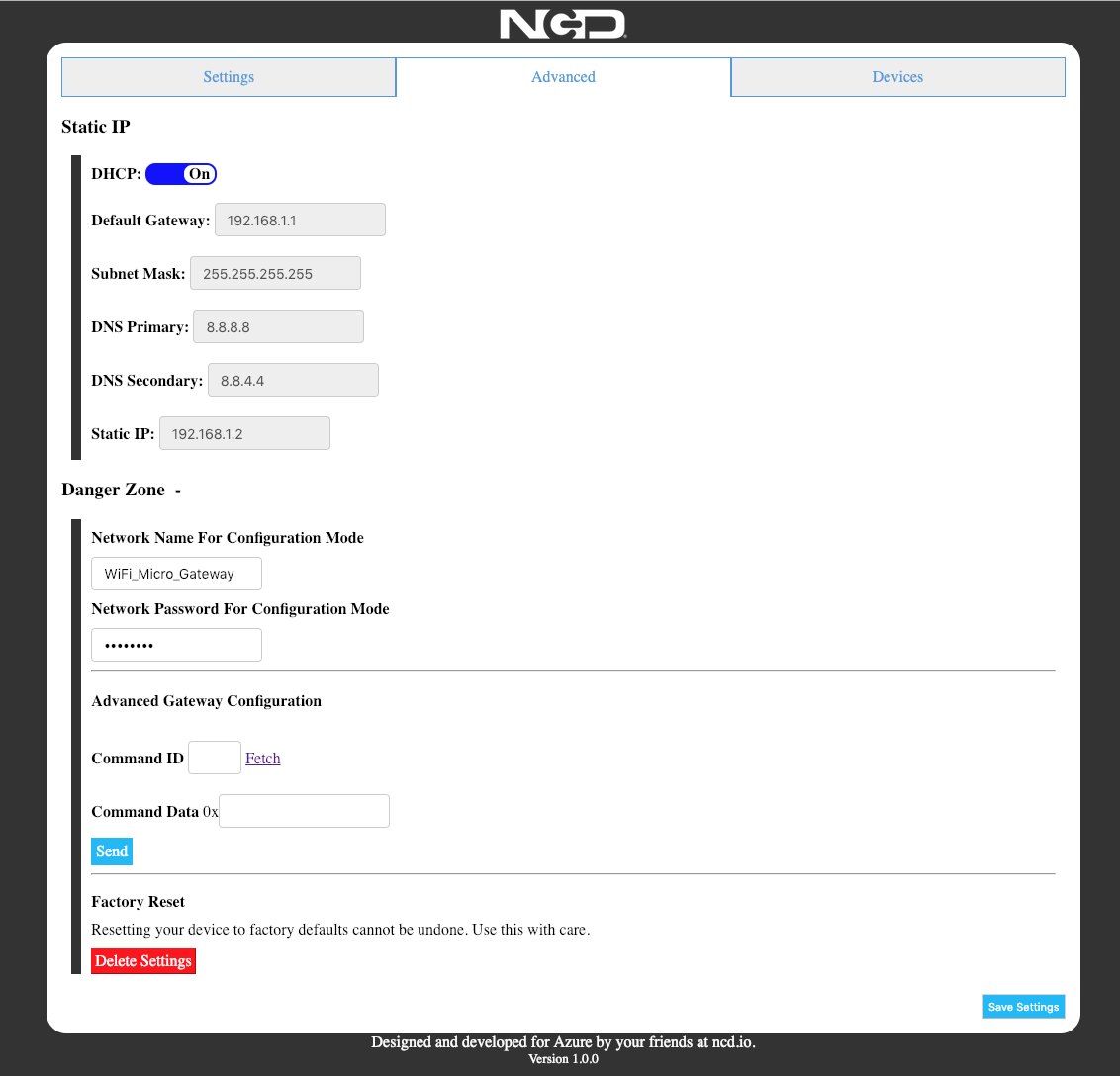

NCD PR55-21_MQTT - 게이트웨이의 고정 IP 네트워크 설정 웹 화면
게이트웨이의 고정 IP 네트워크 설정 웹 화면

선택 가이드

연결 대상별
권장 SKU

이럴 때 (현장 조건)권장 모델선택 이유
자체 MQTT 브로커로 데이터를 받을 때PR55-21_MQTT센서 데이터를 JSON으로 만들어 MQTT 브로커에 게시합니다.
Losant 대시보드를 운영할 때PR55-21_LOSANTMQTT 게이트웨이와 같은 하드웨어로 Losant 연결에 맞춰 설정합니다.
Microsoft Azure에 직접 연결할 때PR55-21_AZURENCD 센서를 Microsoft Azure에 직접 연결합니다.

구성·옵션

구성품과
네트워크 조건

구분구성·사양
구성품게이트웨이 + 선택한 XBee 모듈, 안테나, 12 V 어댑터
전원12 V 1.5 A 정전압 어댑터
Wi-Fi 대역2.4 GHz
IP 설정DHCP 또는 고정 IP
