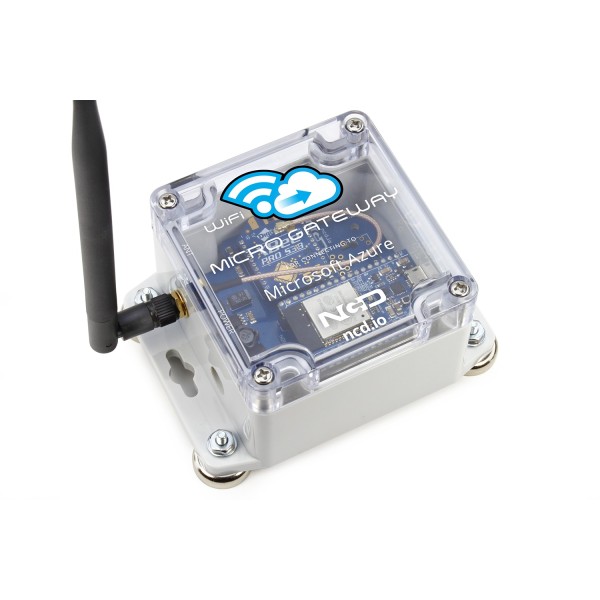

NCD PR55-21_AZURE Microsoft® Azure®용 WiFi 마이크로 게이트웨이

NCD PR55-21_AZURE Microsoft® Azure®용 WiFi 마이크로 게이트웨이

MODEL
PR55-21_AZURE
브랜드
NCD
제품문의 구매하기

Azure IoT 클라우드로⁣ 올리는 센서 게이트웨이

NCD PR55-21_AZURE Wi-Fi 마이크로 게이트웨이⁣ 수신 거리 : 최대 2 miles⁣ 네트워크 : 2.4 GHz Wi-Fi⁣ 어댑터 : 12 V 1.5 A

견적 받기

NCD 한국 독점 공급 파트너

NCD PR55-21_AZURE는 NCD 무선 IoT 센서를 Microsoft Azure에 직접 연결하는 Wi-Fi 마이크로 게이트웨이(Wi-Fi Micro Gateway)입니다. Settings 탭에 IoT Device Connection String을 입력하면 설정이 끝납니다. (주)테솔이 국내에 공식 공급합니다.

게이트웨이는 Azure의 Device Twin을 자동으로 갱신하고 Device to Cloud 메시지를 보냅니다. 센서와는 최대 2 miles까지 통신하며 평균 설정 시간은 약 5분입니다.

Azure

연결 대상

Device Twin

자동 갱신

최대 2 miles

센서까지 거리

약 5분

평균 설정 시간

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

최대 2 miles

센서까지 통신 거리

약 5분

평균 설정 시간

AES 128비트

센서 구간 암호화

10개

설정 화면 기준 센서 수

설정

Connection String⁣ 입력 절차

순서할 일
1Wi-Fi 목록에서 사용할 네트워크를 선택하고 비밀번호를 넣어 게이트웨이를 라우터에 등록합니다.
2웹 설정 페이지의 Settings 탭에 IoT Device Connection String을 입력합니다.
3센서가 보고하는 데이터를 웹 페이지에서 확인합니다.

게이트웨이와 Wi-Fi 라우터 사이는 최대 10 m 이내로 두세요. 화면별 설명은 NCD의 Microsoft Azure 설정 가이드를 참고하세요.

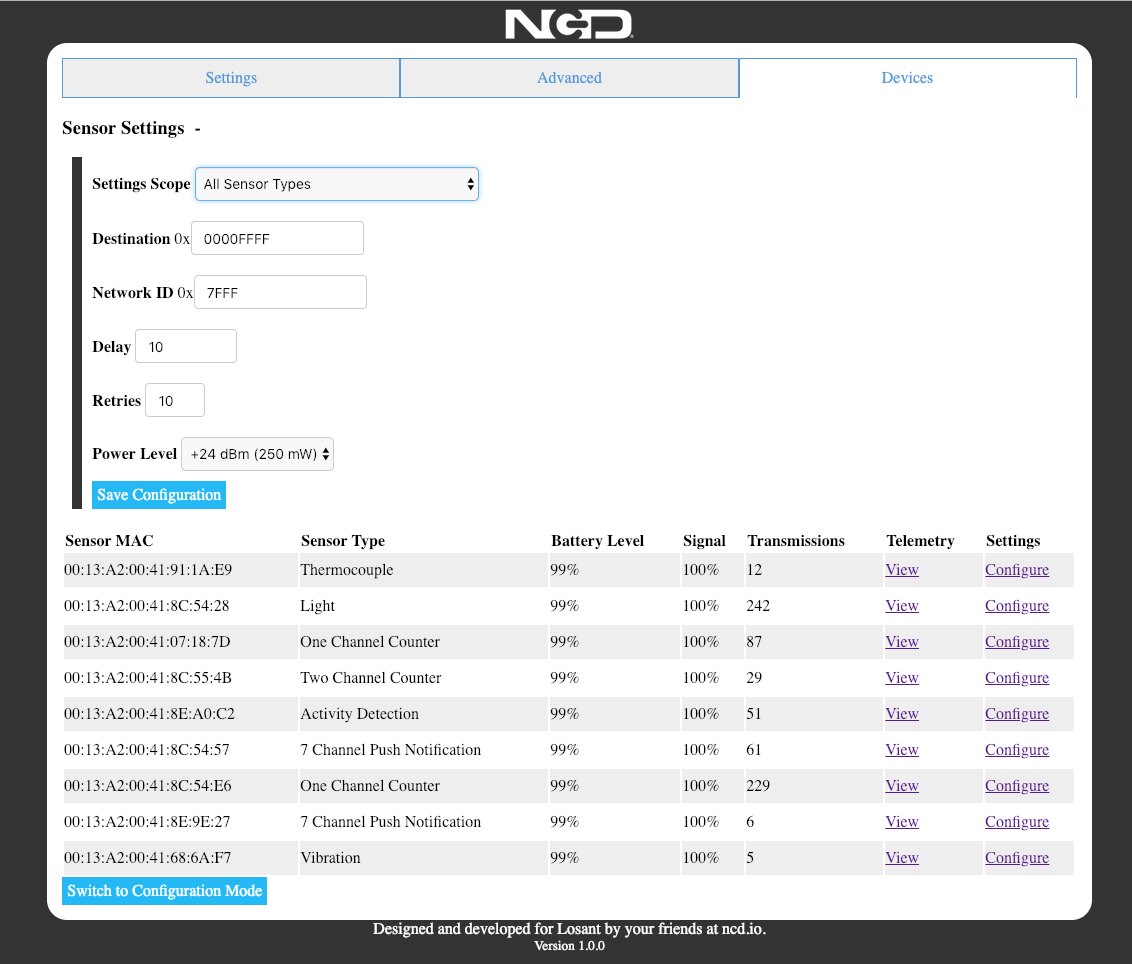

NCD PR55-21_AZURE - 게이트웨이에 등록된 센서 목록과 설정 웹 화면
게이트웨이에 등록된 센서 목록과 설정 웹 화면

보안

Azure 연결 시⁣ 보안 범위

센서 구간은 AES 128비트 이상으로 암호화되고, 클라우드 구간은 해당 클라우드 플랫폼의 보안 기준을 따릅니다. 기본 AES 키가 모든 유닛에 공통이므로 설치할 때 변경하기를 권합니다.

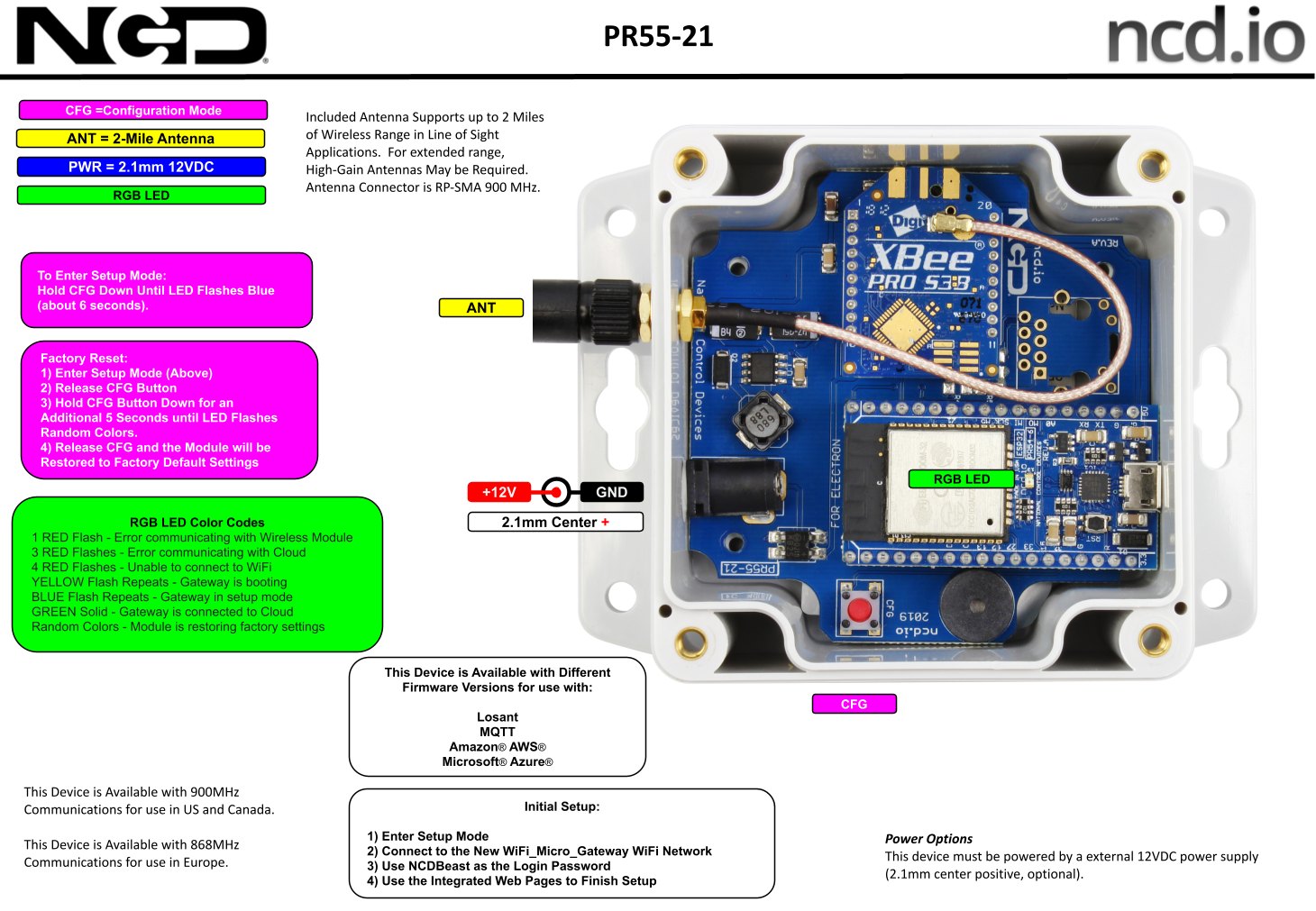

NCD PR55-21_AZURE - 게이트웨이 기판의 무선 모듈과 단자 위치 설명도
게이트웨이 기판의 무선 모듈과 단자 위치 설명도

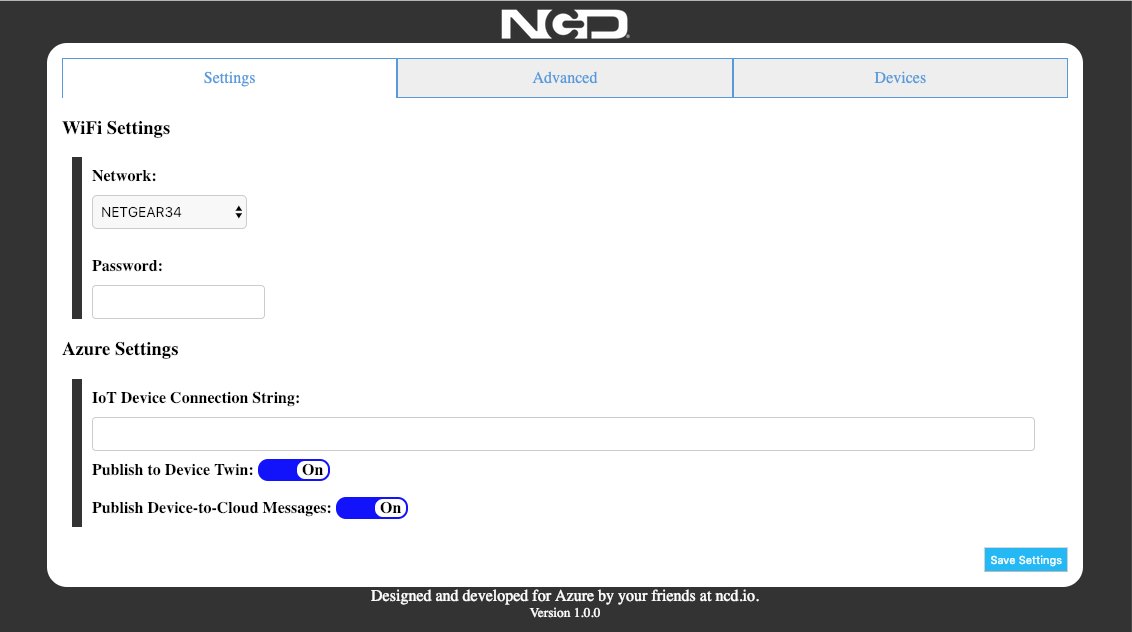

NCD PR55-21_AZURE - 게이트웨이의 WiFi와 클라우드 설정 웹 화면
게이트웨이의 WiFi와 클라우드 설정 웹 화면

무선 옵션

PR55-21_AZURE의⁣ XBee 모듈

XBee-PRO 900 MHz, 868 MHz, 2.4 GHz 중에서 센서와 맞는 옵션을 고릅니다. 국내 사용 가능 여부는 문의해 주세요.

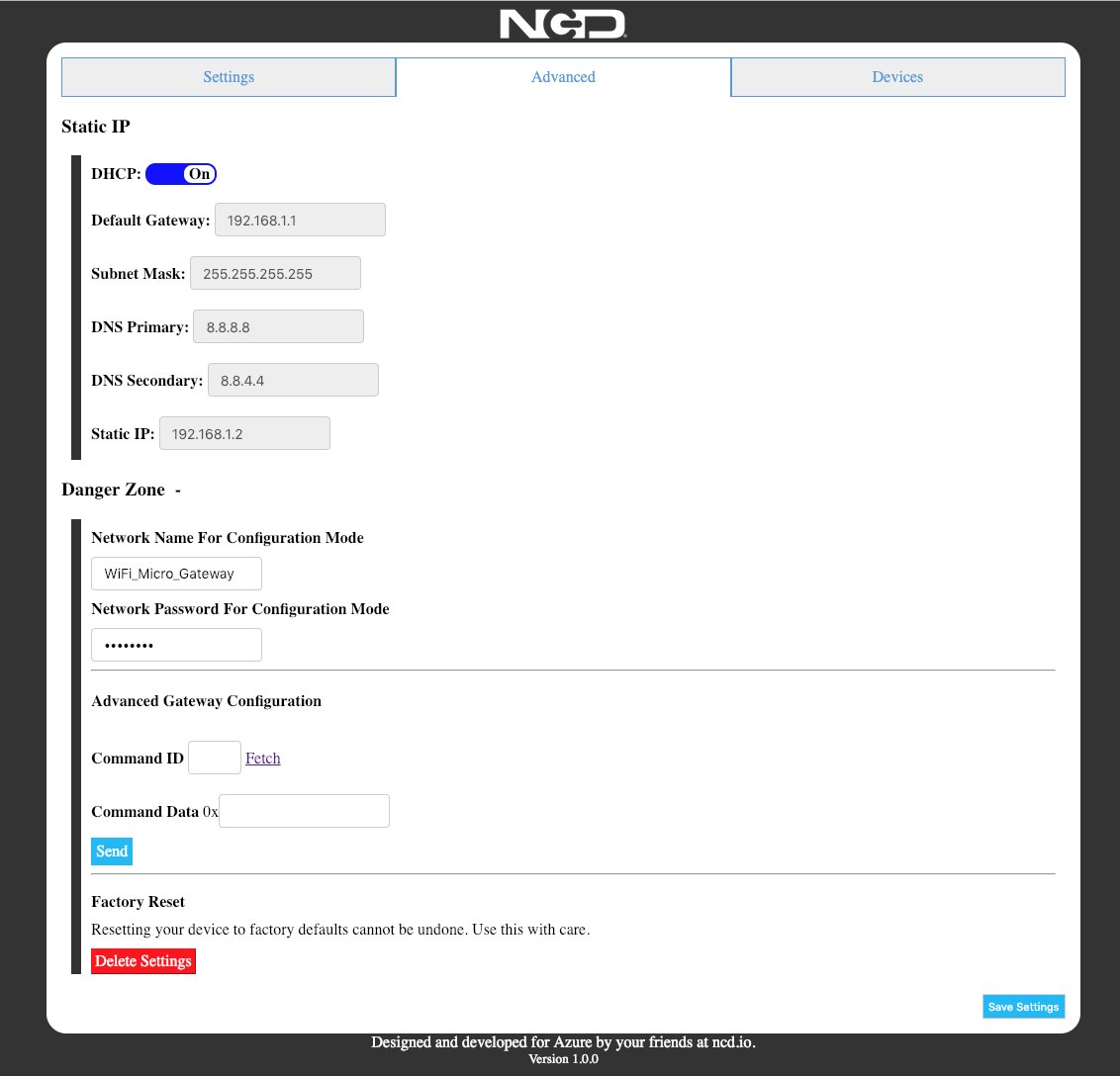

NCD PR55-21_AZURE - 게이트웨이의 고정 IP 네트워크 설정 웹 화면
게이트웨이의 고정 IP 네트워크 설정 웹 화면

사양

PR55-21_AZURE 사양

항목사양
연결 대상Microsoft Azure
접속 정보IoT Device Connection String
클라우드 전송Device Twin 갱신, Device to Cloud 메시지
수신 거리최대 2 miles
네트워크2.4 GHz Wi-Fi, 고정 IP 지정 가능
어댑터12 V 1.5 A

활용 분야

Azure로 센서를⁣ 모으는 현장

  • Azure 연동 — NCD 센서를 Microsoft Azure에 직접 연결합니다.
  • 설비 모니터링 — NCD 무선 센서 데이터를 클라우드로 올립니다.
  • 이중화 수집 — 여러 게이트웨이로 데이터를 이중화합니다.

제품 상세 이미지

NCD PR55-21_AZURE 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

테솔에서 판매하는 NCD 제품

게이트웨이와 모뎀 (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

참고 사이트

같은 계열

PR55-21_AZURE와⁣ 같은 계열 모델

  • PR55-21_MQTT — 자체 MQTT 브로커로 JSON 데이터를 게시하는 모델
  • PR55-21_LOSANT — Application ID와 Token으로 Losant에 연결하는 모델
