무선 센서 데이터를 Wi-Fi로
AWS에 보내는 게이트웨이

NCD AWS 게이트웨이 PR55-21_AWS

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-21_AWS는 NCD 무선 센서의 데이터를 Wi-Fi로 AWS에 보고하는 Wi-Fi 마이크로 게이트웨이(AWS IoT 게이트웨이)입니다. 센서를 자동 검색으로 찾으며, 습도와 전력 소비 전류, 조도, 카운터 값까지 클라우드로 전송합니다.

설정에는 평균 약 5분이 걸립니다. 센서는 최대 2마일 거리에서 데이터를 보내므로 현장에 게이트웨이 한 대를 설치하면 AWS 연동이 끝납니다. 센서, Wi-Fi, AWS 구간을 모두 암호화하는 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

5분

평균 설정 시간

2마일

센서와의 최대 거리

10개

구성 모드 최대 센서 수

10 m

라우터와 최대 Wi-Fi 거리

특징

센서 등록부터
클라우드 보고까지

핵심 특징현장에서 달라지는 점
센서 자동 검색게이트웨이가 NCD 센서를 찾아 AWS에 바로 보고하므로, 센서마다 클라우드에서 수동으로 등록하는 절차가 없습니다.
Wi-Fi와 AWS 자격 증명만으로 설정설정 항목이 적어 현장 엔지니어가 평균 약 5분 안에 연동을 마칩니다.
내장 웹 페이지 구성내장 웹 페이지에서 센서를 원격으로 구성하고 들어오는 센서 데이터를 확인하므로 별도 소프트웨어를 설치하지 않습니다.
구간별 암호화센서, Wi-Fi, AWS 구간을 모두 암호화해 무선 데이터 노출 위험을 줄입니다.
디바이스 트윈 자동 반영센서 데이터가 AWS Thing Shadow에 자동으로 갱신되어 클라우드 쪽 개발 작업이 줄어듭니다.
게이트웨이 복수 설치여러 대를 함께 설치해 중복 데이터를 받으므로 한 대에 이상이 생겨도 수집이 이어집니다.

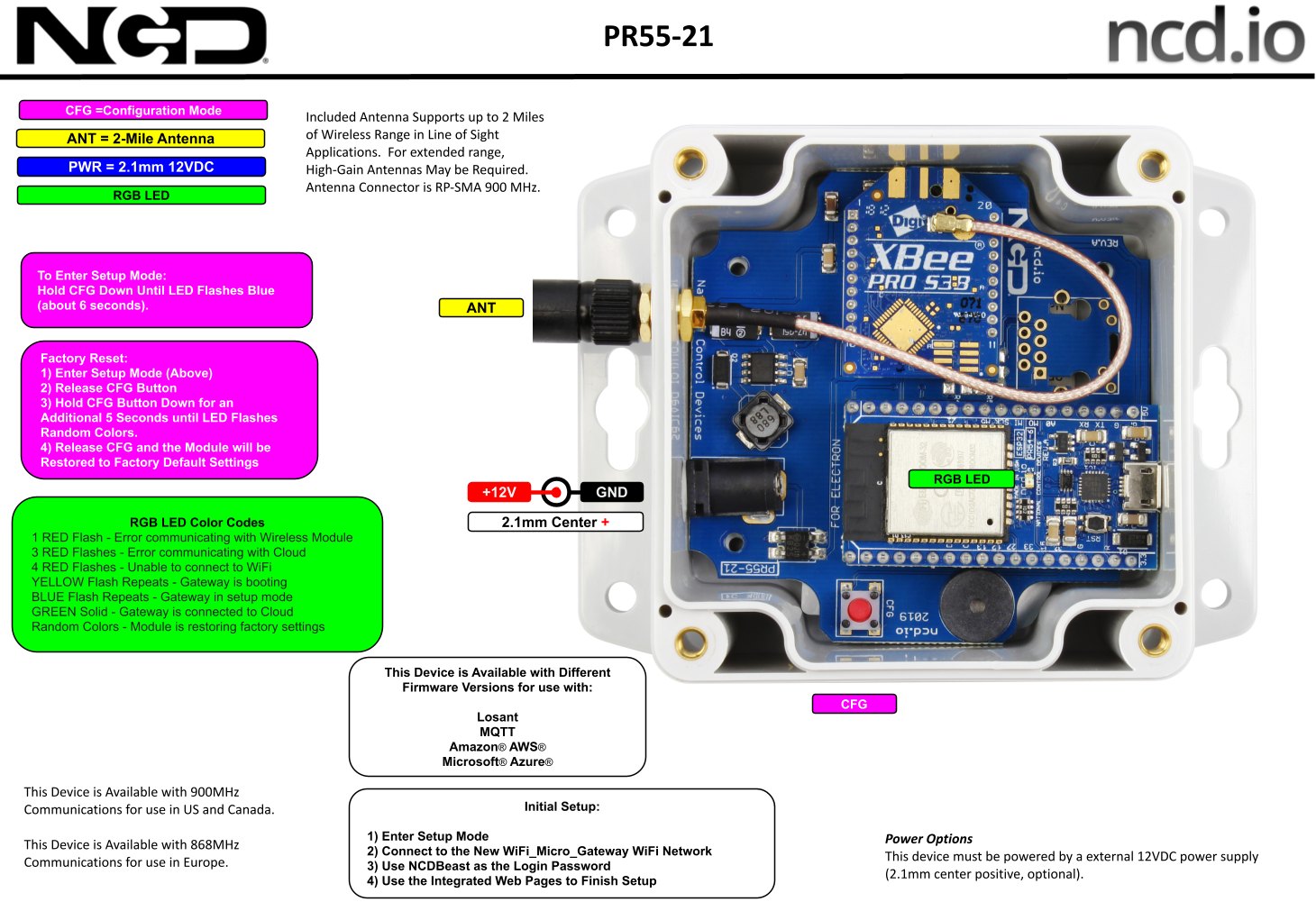

NCD PR55-21_AWS - 게이트웨이 기판의 무선 모듈과 단자 위치 설명도
게이트웨이 기판의 무선 모듈과 단자 위치 설명도

설정·보안

SoftAP 설정 절차와
보안 구성

Wi-Fi와 AWS 자격 증명을 준비하고 SoftAP 웹 페이지에서 게이트웨이를 설정합니다. 게이트웨이와 Wi-Fi 라우터 사이는 최대 10미터까지이며, 네트워크는 DHCP 또는 고정 IP로 구성할 수 있습니다.

쓰기 전용 응용 계층과 암호화 구간

센서와 게이트웨이 사이는 128비트 AES 이상으로 보호됩니다. 기본 키는 물리 접근이 있을 때만 변경하며 공장 초기화 뒤에도 키가 유지됩니다. 응용 계층은 쓰기 전용이라 인터넷으로 파일을 업로드하거나 앱을 실행할 수 없고, 펌웨어는 부팅 때 NCD 서버와 통신해 업데이트 여부만 점검합니다.

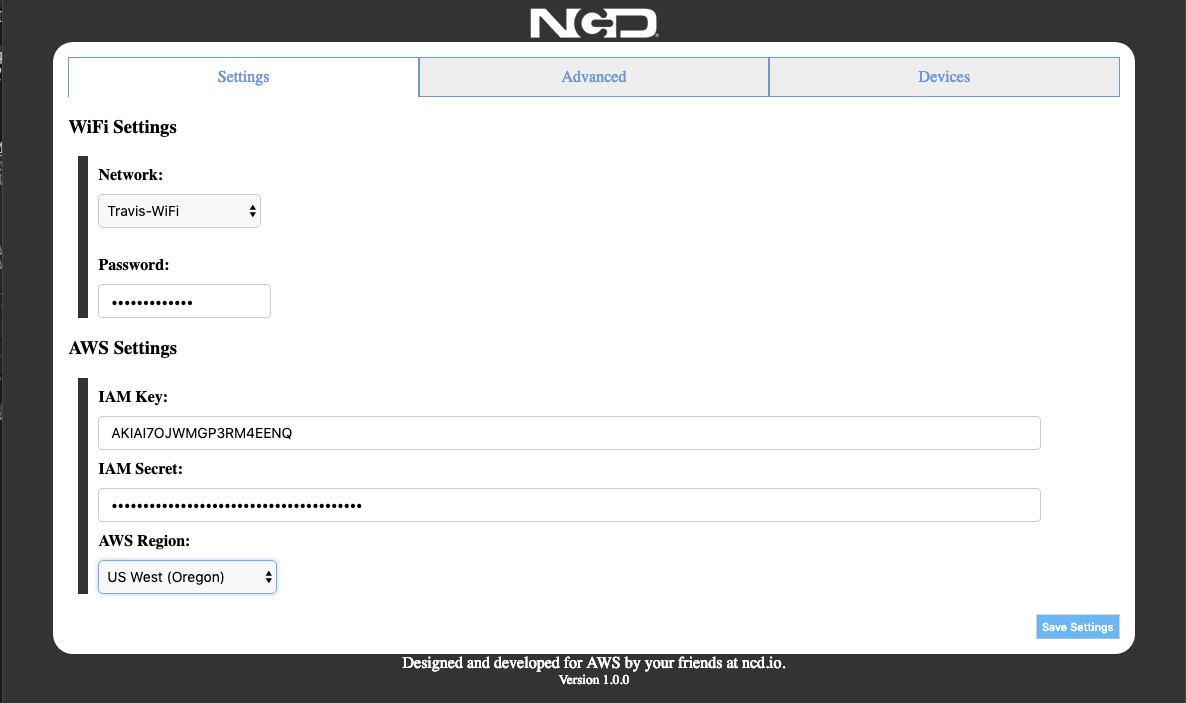

NCD PR55-21_AWS - 게이트웨이의 WiFi와 클라우드 설정 웹 화면
게이트웨이의 WiFi와 클라우드 설정 웹 화면

사용 방법

NCD PR55-21_AWS 게이트웨이
AWS IoT 연결 순서

PR55-21_AWS는 게이트웨이가 띄우는 SoftAP 설정 웹 페이지에 Wi-Fi 정보와 AWS IAM 자격 증명, 리전을 넣으면 AWS IoT에 자동으로 등록됩니다. 연결 후에는 AWS IoT Core 콘솔의 MQTT 클라이언트에서 게이트웨이와 센서 데이터를 확인합니다.

소프트웨어·도구하는 일
SoftAP 설정 웹 페이지Wi-Fi 네트워크·비밀번호, AWS IAM 자격 증명, AWS 리전 입력, 센서 원격 구성과 수신 데이터 표시
AWS IAM프로그래밍 방식 접근 사용자와 IoT 정책(All IoT Actions, All Resources) 준비
AWS IoT Core 콘솔Manage > Things에서 게이트웨이 확인, MQTT Client에서 Thing Shadow 업데이트 구독

처음 연결하는 순서

순서할 일
1AWS IAM에서 프로그래밍 방식 접근(Programmatic access) 사용자를 만들고, IoT 서비스의 All IoT Actions(iot:*)와 All Resources를 허용하는 정책을 연결하세요. Secret access key는 생성 화면을 벗어나면 다시 볼 수 없으니 바로 기록합니다.
2게이트웨이의 파란 LED가 깜박이는 설정 모드에서 PC나 스마트폰을 Wi-Fi 네트워크 WiFi_Micro_Gateway에 연결합니다.
3설정 페이지가 자동으로 열리지 않으면 브라우저에서 172.217.28.1에 접속하세요.
4게이트웨이가 접속할 Wi-Fi 네트워크와 비밀번호, IAM 자격 증명, AWS 리전을 입력하고 Save Settings를 누르면 게이트웨이가 저장 후 재부팅합니다.
5LED가 녹색으로 켜져 있으면 AWS IoT에 등록되어 MQTT로 연결된 상태입니다.
6AWS IoT Core에서 Manage > Things로 게이트웨이 Thing을 찾고, Activity > MQTT Client에서 해당 Thing의 shadow update 토픽을 구독한 뒤 게이트웨이 전원을 다시 넣어 수신 패킷을 확인하세요.

게이트웨이와 Wi-Fi 라우터 사이는 최대 10미터입니다. 노란 LED가 계속 켜져 있거나 꺼져 있는 것은 AWS와 통신 중인 정상 상태이므로, 녹색이 될 때까지 기다린 뒤 다음 단계로 넘어가세요.

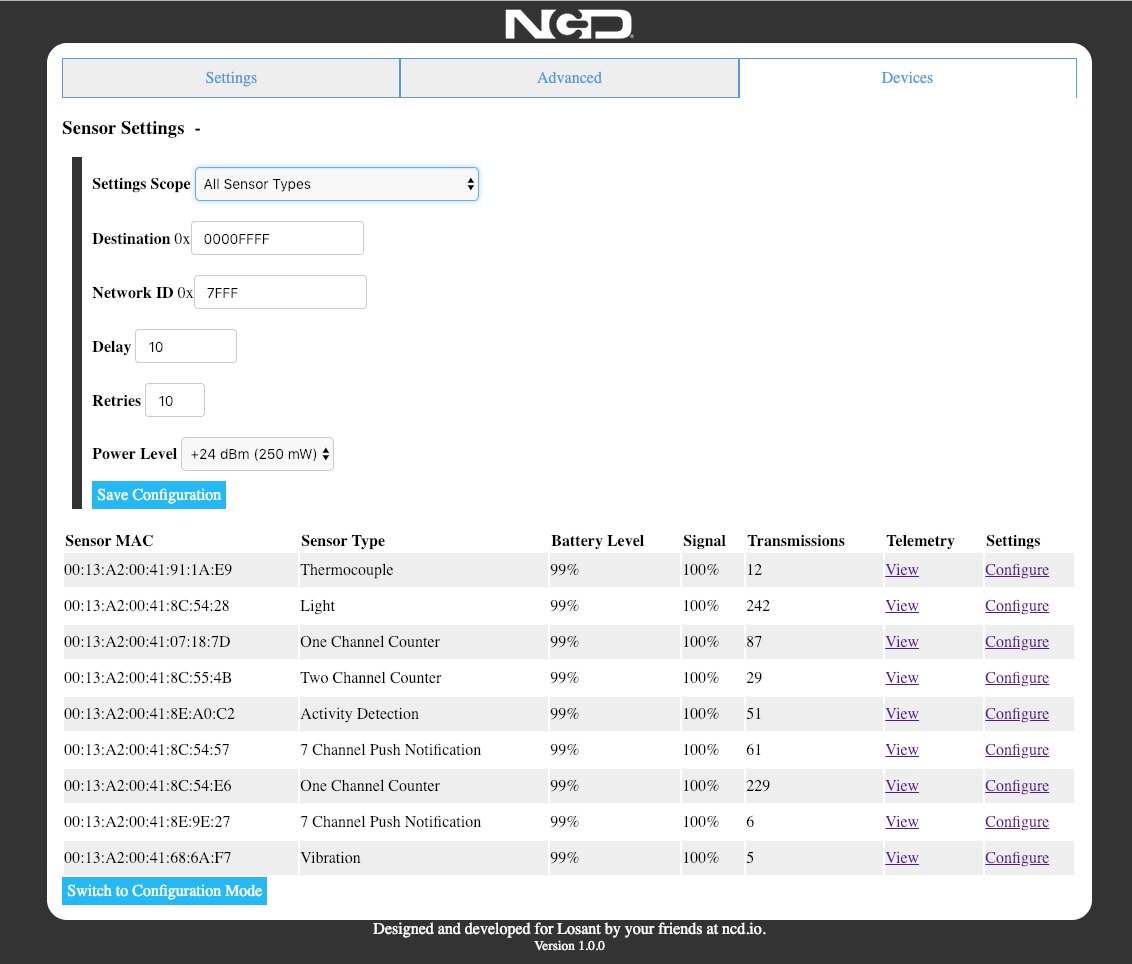

NCD PR55-21_AWS - 게이트웨이에 등록된 센서 목록과 설정 웹 화면
게이트웨이에 등록된 센서 목록과 설정 웹 화면

사양

PR55-21_AWS의
Wi-Fi · AWS 연동 사양

항목사양
Wi-Fi 거리게이트웨이와 Wi-Fi 라우터 사이 최대 10미터
센서 거리최대 2마일
네트워크DHCP 또는 고정 IP
암호화센서–게이트웨이, 게이트웨이–Wi-Fi, 게이트웨이–AWS 구간
무선 암호화128비트 AES 이상, 기본 키 변경 가능(물리 접근 필요), 공장 초기화로 키 유지
AWS 전송센서 데이터를 디바이스 트윈으로, 장치를 클라우드 메시지로 전송
AWS 등록게이트웨이 자동 프로비저닝, 센서를 하위 장치로 등록, Thing Shadow 자동 갱신
데이터 형식사람이 읽을 수 있는 값의 JSON 문자열
통합 웹 페이지센서 원격 구성, 들어오는 센서 데이터 표시 (SoftAP)
호환모든 NCD 무선 센서, 중복 데이터를 위해 게이트웨이 여러 대 사용 가능
센서 수구성 모드 최대 10개, 실행 모드는 메모리 허용 범위
설정 시간평균 약 5분
응용 계층쓰기 전용, 인터넷으로 파일 업로드와 앱 실행 불가
펌웨어부팅 때 NCD 서버와 통신해 업데이트만 점검

활용 분야

클라우드로 올리는
설비 데이터

  • 공장 설비 데이터의 AWS 수집 — 온습도와 전류 센서 값을 별도 서버 없이 AWS로 올립니다.
  • 센서 자동 등록으로 현장 확장 — 센서를 추가해도 클라우드에서 개별 등록 작업이 늘지 않습니다.
  • 중복 수집 구성 — 게이트웨이를 여러 대 두어 수집 경로를 이중화합니다.
  • 조도·카운터 값 보고 — 생산 현장의 카운터와 조도 변화를 AWS에서 확인합니다.

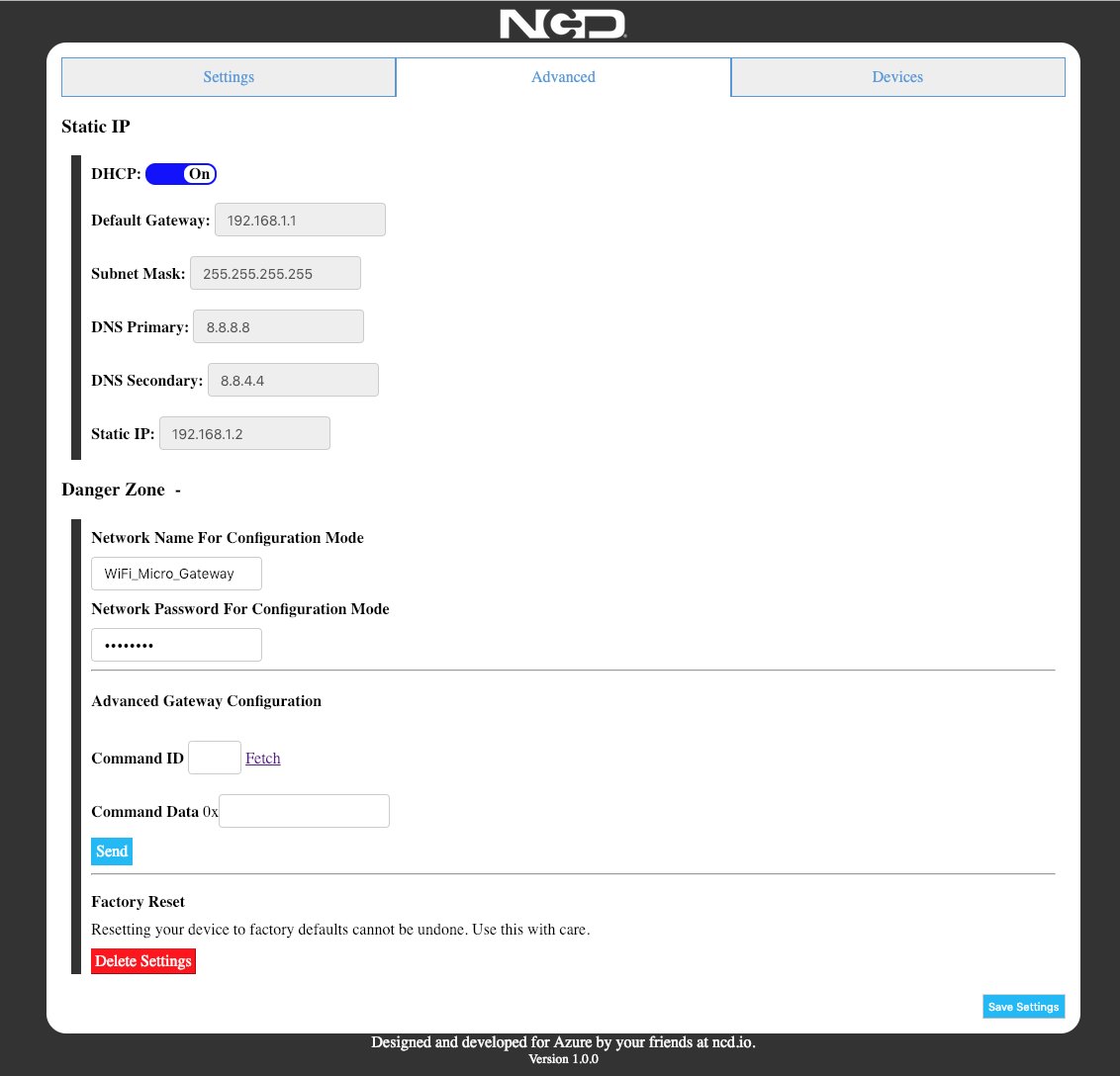

NCD PR55-21_AWS - 게이트웨이의 고정 IP 네트워크 설정 웹 화면
게이트웨이의 고정 IP 네트워크 설정 웹 화면

선택 가이드

연결 대상에 맞는
수신기 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
Wi-Fi로 AWS에 바로 보낼 때PR55-21_AWSAWS 전용 Wi-Fi 마이크로 게이트웨이입니다.
PC에 USB로 붙여 사용할 때NCD 무선 USB 모뎀 PR55-17A가상 COM 포트로 원시 데이터를 PC에 넘깁니다.
여러 대를 두고 데이터를 중복으로 받을 때PR55-21_AWS 복수 설치중복 데이터를 위해 여러 대를 함께 설치할 수 있습니다.

제품 상세 이미지

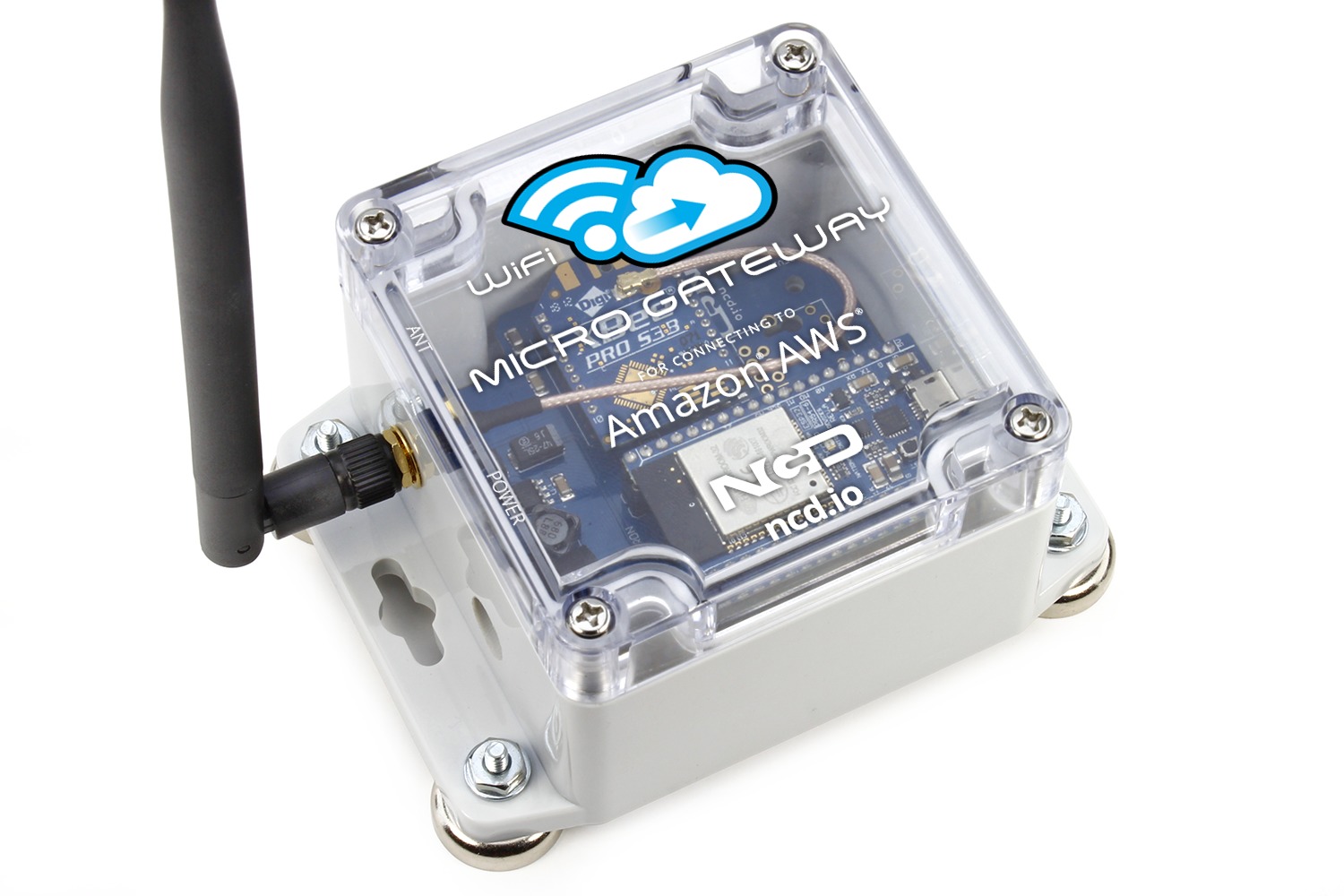

NCD PR55-21_AWS 상세 이미지 1
