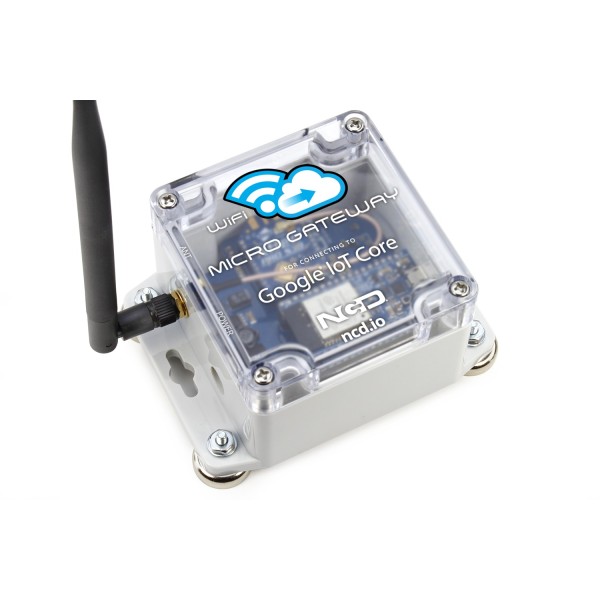

NCD PR55-21_google-iot Google Cloud IoT Core 게이트웨이

NCD PR55-21_google-iot Google Cloud IoT Core 게이트웨이

MODEL
PR55-21_google-iot
브랜드
NCD
제품문의 구매하기

흩어진 무선 센서를
자체 서버로 잇는 게이트웨이

NCD PR55-21_google-iot Wi-Fi 마이크로 게이트웨이

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-21_google-iot는 NCD 무선 센서의 데이터를 최대 2 miles 거리에서 받아 JSON 형식으로 출력하는 Wi-Fi 마이크로 게이트웨이(무선 센서 게이트웨이)입니다. 흩어진 센서를 한 대로 묶어 자체 서버로 전송하는 설비 환경에 적합합니다.

내장 웹 페이지에서 평균 약 5분이면 설정이 끝나고, 센서와 게이트웨이 사이 구간은 AES 128비트 이상으로 암호화됩니다. 설정 화면에 센서 신호 강도와 수신 데이터가 함께 나타나므로 설치 직후 통신 상태를 바로 점검할 수 있습니다. 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

최대 2 miles

센서와의 무선 통신 거리

10개

설정 화면에 표시되는 센서 수

약 5분

내장 웹 페이지 평균 설정 시간

AES 128비트 이상

센서 구간 암호화 수준

특징

센서 수집부터
JSON 출력까지

핵심 특징현장에서 달라지는 점
내장 웹 페이지 설정게이트웨이와 센서를 한 화면에서 설정하므로 별도 설정 프로그램을 설치하지 않아도 됩니다.
센서 자동 검색범위 안의 NCD 센서를 자동으로 찾아 연결하므로 센서마다 주소를 등록하는 수고가 줄어듭니다.
실시간 데이터 표시들어오는 센서 데이터를 설정 화면에서 바로 확인해 배치 직후 신호 상태를 점검합니다.
게이트웨이 이중화같은 센서 구역에 게이트웨이를 여러 대 두면 동일한 데이터를 중복 수신해 수집 경로를 이중으로 확보합니다.
AES 암호화센서와 게이트웨이 사이의 무선 구간을 암호화하므로 현장 외부로 센서 값이 그대로 노출되지 않습니다.
DHCP·고정 IP 선택사내 네트워크 정책에 맞는 주소 방식을 고를 수 있어 보안 구역에도 그대로 배치합니다.

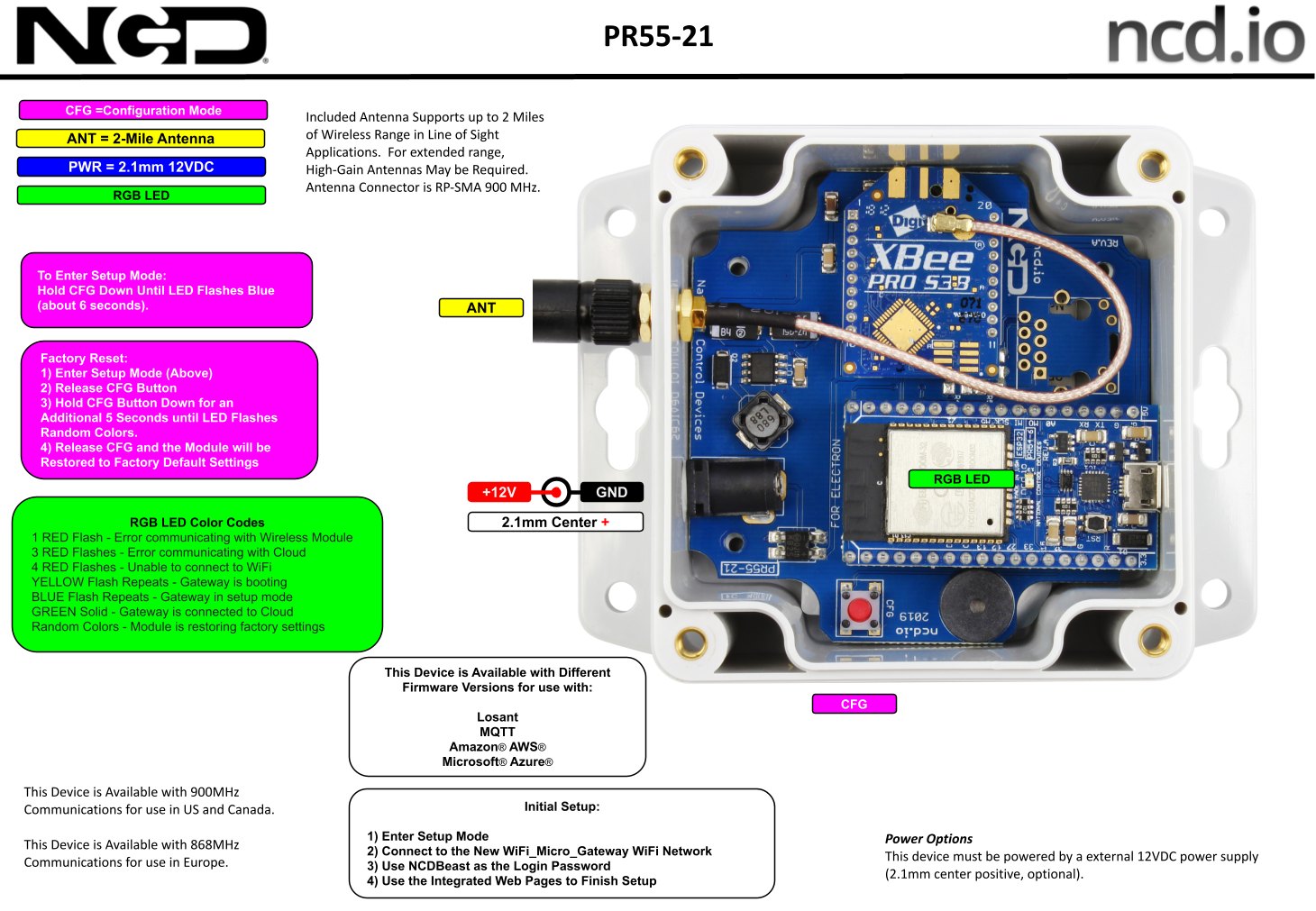

NCD PR55-21_google-iot - 게이트웨이 기판의 무선 모듈과 단자 위치 설명도
게이트웨이 기판의 무선 모듈과 단자 위치 설명도

네트워크 구성

Wi-Fi 접속과
센서 배치 계획

게이트웨이와 Wi-Fi 라우터 사이는 최대 10 m 이내로 두고, 센서는 최대 2 miles 범위 안에서 배치합니다. 설정은 SoftAP 방식으로 게이트웨이가 열어 주는 내장 웹 페이지에 접속해 진행하며, 주소는 DHCP로 받거나 고정 IP로 지정합니다.

모든 NCD 무선 센서와 호환되므로 센서 종류가 섞여 있어도 게이트웨이는 한 대로 시작하고, 수신 범위가 겹치는 구역에는 두 번째 게이트웨이를 추가해 같은 데이터를 이중으로 받습니다.

라우터 근처에 두고 센서 쪽으로 안테나를 향하게 설치

라우터까지 최대 10 m 안에 게이트웨이를 놓고 설정 화면에서 센서 신호 강도를 확인하며 위치를 조정합니다. 신호가 약한 센서는 게이트웨이 쪽으로 옮기거나 두 번째 게이트웨이를 추가해 해결합니다.

운영 관리

실행 모드 운용과
펌웨어 관리

설정 화면에는 최대 10개의 센서가 표시되지만, 실행 모드에서는 그보다 많은 센서를 연결해 운용합니다. 실행 모드에서는 센서 데이터를 게이트웨이에 영구 저장하지 않으므로 수신한 JSON을 받는 서버 쪽에서 보관 방식을 갖추어야 합니다.

펌웨어는 원격 업그레이드를 지원하지 않으며 장치에 직접 접근해 업그레이드합니다. 천장이나 설비 상부처럼 접근이 어려운 위치에 설치한다면 업그레이드 작업 동선을 설치 단계에서 함께 고려하세요.

업그레이드 접근성을 고려한 설치 위치

장치에 직접 접근해야 하는 펌웨어 업그레이드를 감안해, 케이블을 뽑지 않고도 본체에 손이 닿는 제어반 옆이나 선반 위에 설치합니다.

사양

JSON 출력과
Wi-Fi 접속 사양

항목사양
SKUPR55-21_google-iot
출력 형식JSON
센서까지 거리최대 2 miles
호환 센서모든 NCD 무선 센서
평균 설정 시간약 5분
설정 방법SoftAP 내장 웹 페이지
센서 수설정 화면 기준 최대 10개 · 실행 모드에서 더 많이 연결
라우터까지 거리게이트웨이와 Wi-Fi 라우터 사이 최대 10 m
센서 구간 암호화AES 128비트 이상
IP 설정DHCP 또는 고정 IP
게이트웨이 이중화여러 대 설치 시 동일 데이터 중복 수신
센서 데이터 저장실행 모드에서 영구 저장하지 않음
펌웨어원격 업그레이드 불가 · 장치 접근 후 업그레이드

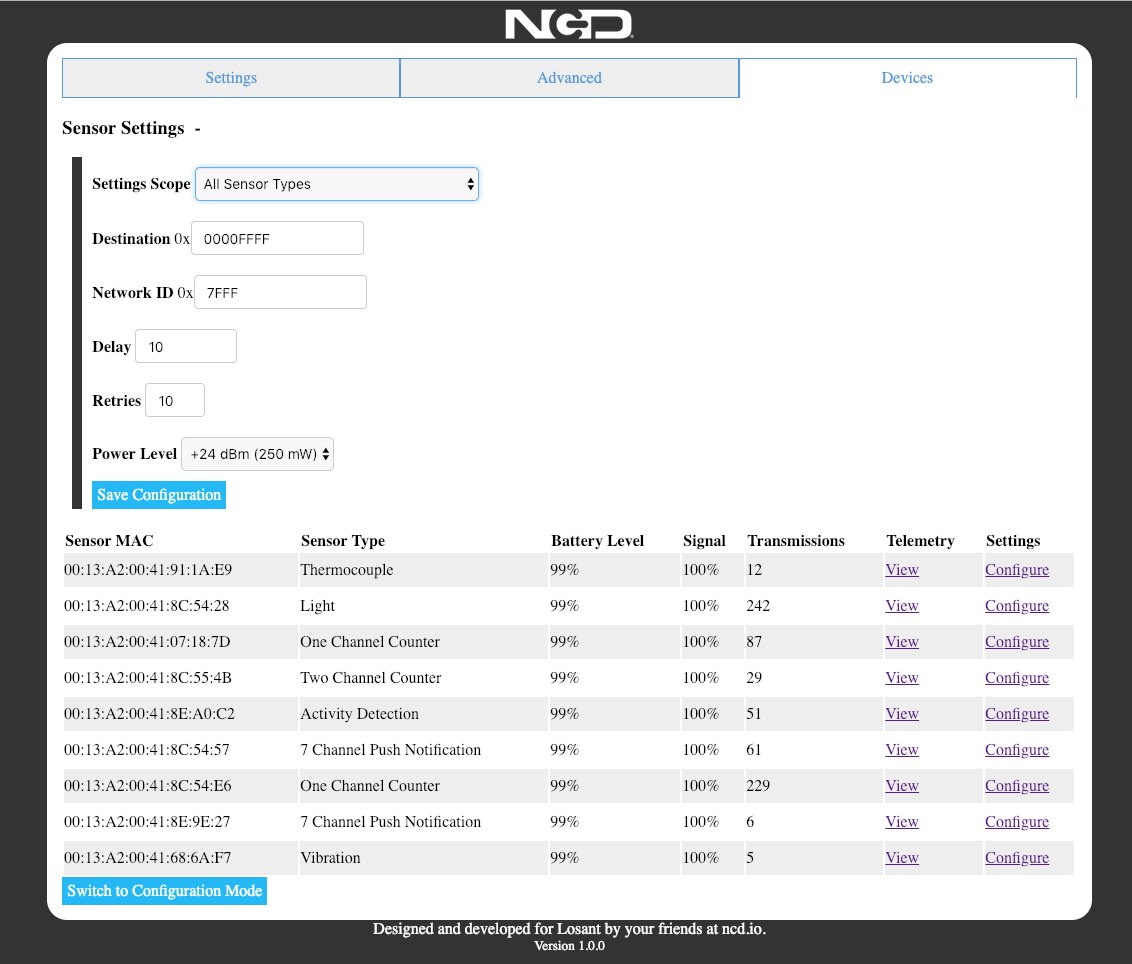

NCD PR55-21_google-iot - 게이트웨이에 등록된 센서 목록과 설정 웹 화면
게이트웨이에 등록된 센서 목록과 설정 웹 화면

활용 분야

센서 데이터를
서버로 모으는 현장

  • 공장 설비 모니터링 — 설비 상태를 무선 센서로 모아 JSON으로 수신하고 웹 화면에서 확인합니다.
  • 넓은 부지의 센서 집약 — 멀리 흩어진 센서를 게이트웨이 한 대로 묶어 서버로 전달합니다.
  • 건물 환경 데이터 수집 — 건물 설비의 환경 센서 값을 서버로 보내는 중간 장치로 설치합니다.
  • 자체 시스템 연동 — JSON 데이터를 받아 사내 소프트웨어에서 직접 처리하는 구성에 적용합니다.

선택 가이드

출력 방식별
권장 모델

이럴 때 (연결 대상)권장 모델선택 이유
JSON 형식으로 데이터를 직접 받을 때PR55-21_google-iot센서 데이터를 JSON으로 변환해 출력하는 SKU입니다.
MQTT 브로커로 데이터를 보낼 때PR55-21_MQTT 계열같은 PR55-21 하드웨어 계열에서 출력 대상이 MQTT 브로커입니다.
Losant나 Azure로 데이터를 보낼 때PR55-21_LOSANT · PR55-21_AZURE 계열연결 대상 플랫폼별로 SKU가 나뉩니다.

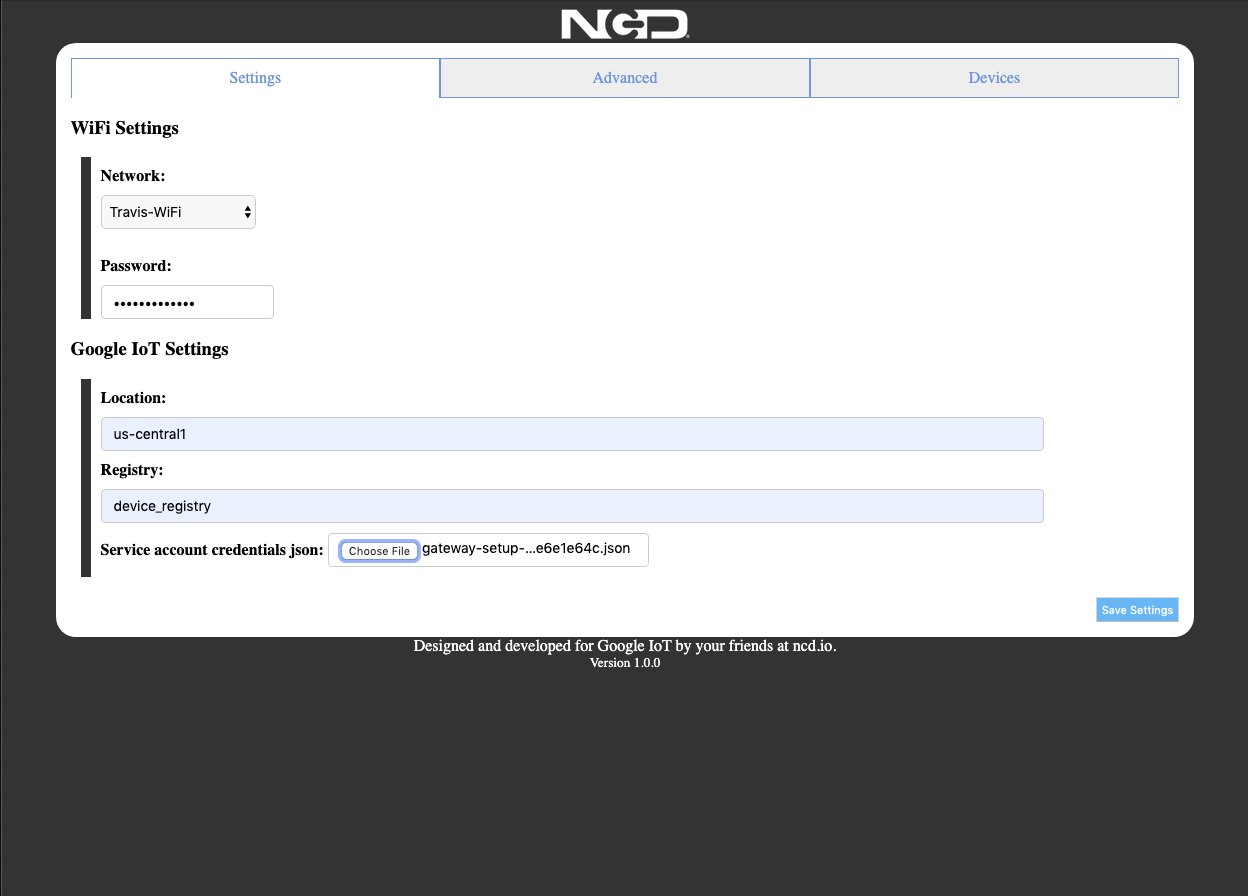

NCD PR55-21_google-iot - 게이트웨이의 Wi-Fi 및 클라우드 설정 화면
게이트웨이의 Wi-Fi 및 클라우드 설정 화면

구성·옵션

본체 구성과
별도 구매 항목

  • 기본 구성 — Wi-Fi 마이크로 게이트웨이 본체(품번 PR55-21_google-iot)입니다.
  • 별도 구매 — 수집 대상이 되는 NCD 무선 센서는 본체에 포함되지 않습니다.

제품 상세 이미지

NCD PR55-21_google-iot 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

테솔에서 판매하는 NCD 제품

게이트웨이와 모뎀 (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

참고 사이트

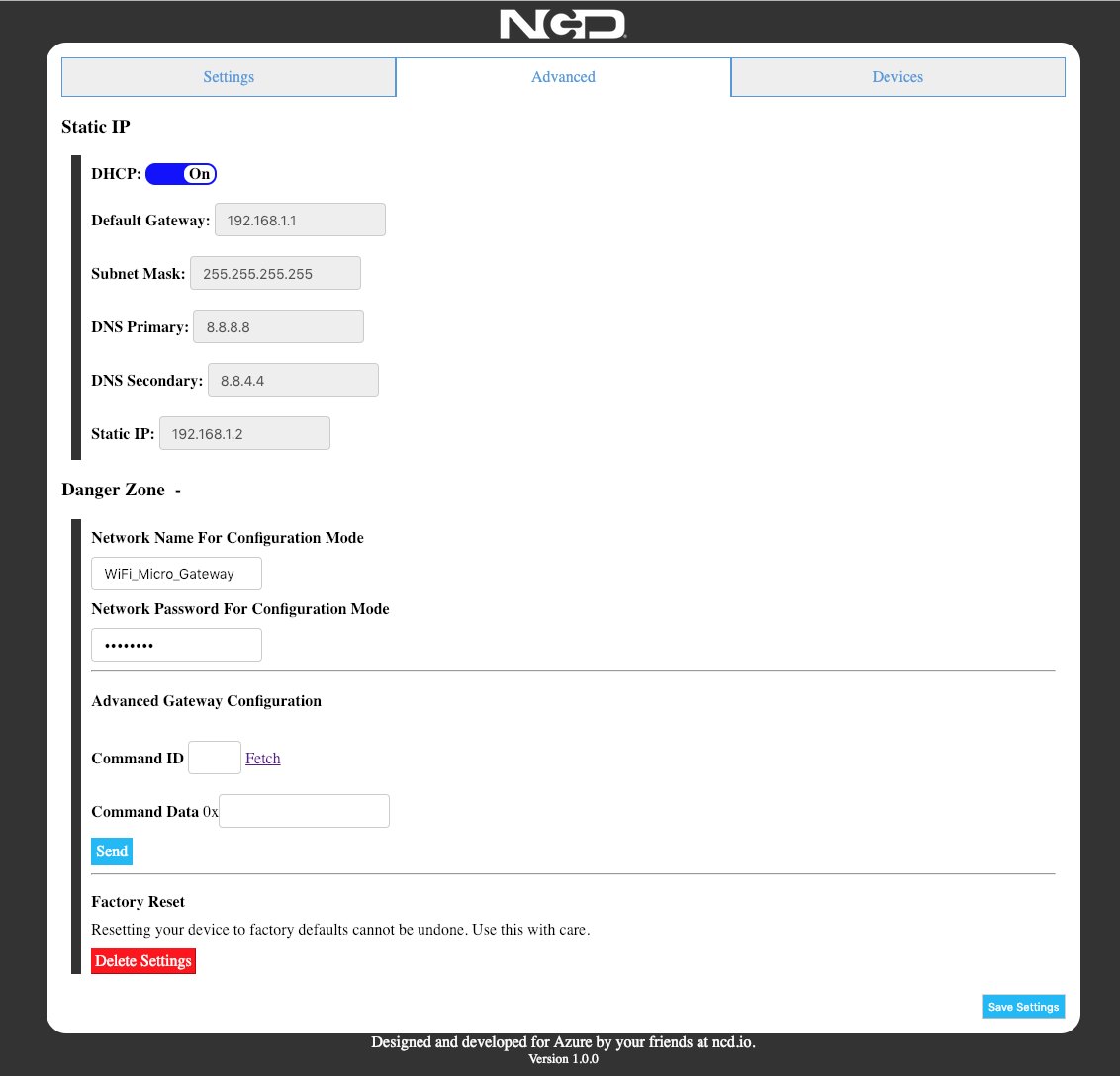

NCD PR55-21_google-iot - 게이트웨이의 고정 IP 네트워크 설정 웹 화면
