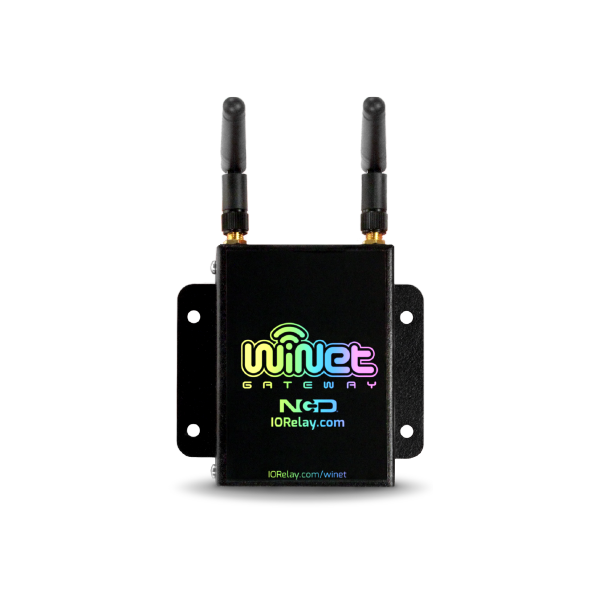

NCD WINET 무선 네트워크 게이트웨이를 통해 웹에서 다중 장치 제어 가능

NCD WINET 무선 네트워크 게이트웨이를 통해 웹에서 다중 장치 제어 가능

MODEL
WINET
브랜드
NCD
제품문의 구매하기

LAN의 릴레이 컨트롤러를
브라우저로 묶어 다루는 게이트웨이

NCD WiNet 웹 제어 무선 네트워크 게이트웨이

견적 받기

NCD 국내 정식 공급 파트너

NCD WiNet은 라우터에 연결해 LAN의 이더넷·Web-i·Wi-Fi 릴레이 컨트롤러와 802.15.4 장치를 웹 브라우저로 제어하는 무선 네트워크 게이트웨이(웹 제어 릴레이 게이트웨이)입니다. ProXR 계열 컨트롤러를 PC와 휴대폰 화면에서 조작하려는 현장에 사용합니다.

설정 페이지에 장치 일련번호를 입력하면 몇 초 안에 웹 접속이 열리고, 정전이나 IP 주소 변경 뒤에도 연결을 다시 맺으므로 고정 IP 없이 라우터에 꽂아 운용합니다. 내장 웹 서버에 현장 용도의 제어 화면을 직접 올릴 수 있으며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

802.15.4

Digi 무선 장치와 통신

이더넷 · Wi-Fi

LAN의 호환 장치 자동 검색

웹 브라우저

PC·휴대폰·태블릿에서 제어

5 VDC

전원 입력 전압

특징

자동 검색과
웹 제어 기능

핵심 특징현장에서 달라지는 점
LAN 장치 자동 검색라우터에 연결된 호환 이더넷·Web-i·Wi-Fi 장치를 자동으로 찾으므로 장치별 주소 입력이 줄어듭니다.
일련번호 등록설정 페이지에 원격 장치의 일련번호를 추가하면 몇 초 안에 웹 접속이 열립니다.
HTTP·FTP 웹 서버 내장제어 화면을 게이트웨이 안에 두므로 별도 서버 없이 브라우저만으로 운용합니다.
자동 재연결정전이나 IP 주소 변경 뒤에도 연결을 다시 맺어 현장 복구 출동이 줄어듭니다.
고정 IP 불필요고정 IP 주소 없이 라우터에 연결하므로 사내 네트워크 담당자와의 주소 협의가 단순해집니다.
ProXR 계열 호환ProXR, ProXR Lite, Fusion 시리즈 컨트롤러를 한 웹 화면에서 묶어 제어합니다.

장치 연결

호환 컨트롤러와
장치 등록 절차

WiNet은 이더넷 포트 1개로 라우터에 연결하고, 같은 LAN의 호환 이더넷·Web-i·Wi-Fi 장치를 자동으로 검색합니다. 범위 안의 Digi 802.15.4 무선 장치와도 통신하며, 장치는 설정 웹 페이지에 일련번호를 추가해 등록합니다.

초기 펌웨어는 ZigBee 메시를 지원하지 않으므로 메시 구성이 필요한 현장은 제어 대상을 직접 통신 범위 안의 장치로 한정해 설계하세요.

WiNet을 라우터에 연결하고 ProXR 컨트롤러를 등록한 구성

5 VDC 전원을 연결한 WiNet의 이더넷 포트를 라우터에 꽂으면 같은 LAN의 ProXR 릴레이 컨트롤러를 자동으로 찾습니다. 찾지 못한 장치는 일련번호를 설정 페이지에 추가해 접속을 엽니다.

웹 화면 개발

릴레이 버튼 화면
직접 구성

내장 웹 서버가 HTTP와 FTP를 지원하므로 현장 용도에 맞는 웹 페이지를 직접 개발하고 수정해 올릴 수 있습니다. 릴레이 버튼을 만드는 예제 코드가 있어, 버튼 하나부터 시작해 다중 장치 제어 화면으로 넓혀 갈 수 있습니다.

휴대폰, 태블릿, PC의 웹 브라우저에서 같은 화면을 열어 릴레이를 켜고 끄며 센서 값을 확인합니다. 빠른 시작 가이드가 함께 들어 있으므로 안내된 절차에 따라 첫 접속을 진행하세요.

휴대폰 브라우저로 여는 릴레이 제어 화면

웹 브라우저에 릴레이 버튼을 배치한 제어 화면입니다. 같은 화면을 PC와 휴대폰에서 열어 장치를 켜고 끕니다.

사용 방법

NCD WiNet 게이트웨이
장치 등록과 웹 화면 구성

WiNet은 NCD Base Station으로 네트워크에서 찾은 뒤 웹 브라우저의 설정 페이지에서 릴레이 컨트롤러를 등록해 사용합니다. 제어 화면은 FTP로 HTML 페이지와 스크립트를 올려 직접 만들 수 있습니다.

소프트웨어·도구하는 일
NCD Base StationNetwork 모드로 WiNet 검색, 더블클릭으로 웹 화면 열기
웹 브라우저Configure에서 802.15.4·네트워크 장치 등록, 릴레이·A/D 이름 설정
FTP 클라이언트 (예: FileZilla)포트 21로 접속해 HTML 페이지와 cgi-bin 스크립트 업로드

처음 연결하는 순서

순서할 일
1WiNet의 이더넷 포트를 일반(스트레이트) 이더넷 케이블로 DHCP가 켜진 라우터에 연결하고 5V DC 안정화 전원을 넣으세요.
2ncd.io/start에서 Base Station을 내려받아 실행하고 Network를 고르면 몇 분 안에 WiNet이 목록에 나타납니다.
3목록의 WiNet을 더블클릭하거나 IP 주소를 브라우저에 입력해 웹 화면을 엽니다.
4홈 화면 오른쪽 아래 Configure를 누르고 Add New Device로 장치를 추가하고, 802.15.4 장치라면 모듈 밑면의 409로 시작하는 아래쪽 일련번호를 입력하세요.
5Device Configuration에서 장치 이름과 시리즈를 정하고, Relay Configuration에서 뱅크와 릴레이 이름을 설정합니다.

네트워크 장치는 고정 IP를 지정해 두기를 권장합니다. 스크립트는 /usr/lib/cgi-bin에, HTML 페이지는 /var/www에 올리며 Shell, Python, Perl 스크립트를 사용할 수 있습니다. 가이드의 API 호출 예는 http://ipAddress/cgi-bin/runcommand.sh?573:cmd=254,130,1r1t1000w0id00204af4214d 형식입니다.

사양

웹 서버 내장과
포트 구성 사양

항목사양
품번WINET
제어 대상802.15.4 · 이더넷 · Wi-Fi 장치 여러 개
제어 방법휴대폰 · 태블릿 · PC 웹 브라우저에서 릴레이 제어
서버HTTP / FTP를 지원하는 웹 서버 내장
호환 컨트롤러ProXR, ProXR Lite, Fusion 시리즈
ZigBee 메시초기 펌웨어 미지원
전원 입력5 VDC
이더넷포트 1개 (라우터 연결)
USBUSB 포트 · Mini-B USB 포트
안테나안테나 커넥터
펌웨어SD 카드 슬롯
장치 검색LAN의 호환 이더넷 · Web-i · Wi-Fi 장치 자동 검색
무선 장치범위 안의 Digi 802.15.4 장치와 통신
웹 페이지용도에 맞게 개발 · 편집 가능 (예제 코드 제공)
장치 등록설정 웹 페이지에 원격 장치 일련번호 추가
IP 주소고정 IP 불필요
문서빠른 시작 가이드

활용 분야

웹 한 화면으로
제어하는 현장

  • 건물·공장 설비 제어 — 릴레이 컨트롤러로 설비 전원을 켜고 끄는 작업을 웹 화면에서 수행합니다.
  • 802.15.4 장치 상태 확인 — 무선 장치의 상태를 웹 화면에서 확인합니다.
  • 사용자 정의 제어 화면 — 웹 브라우저에 버튼을 배치해 원격 장치를 조작하는 화면을 구성합니다.
  • 이더넷·Web-i 장치 통합 — LAN의 이더넷과 Web-i 장치를 한 웹 페이지에 모아 관리합니다.

선택 가이드

현장 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
ProXR 계열 릴레이 컨트롤러를 웹으로 제어할 때NCD WiNetProXR, ProXR Lite, Fusion 시리즈와 호환되는 웹 서버 내장 게이트웨이입니다.
NCD 무선 센서 데이터를 JSON으로 수신할 때NCD PR55-21 Wi-Fi 마이크로 게이트웨이릴레이 제어가 아닌 센서 데이터 수집용 게이트웨이입니다.
ZigBee 메시 구성이 필요할 때메시 지원 구성 별도 검토WiNet 초기 펌웨어는 ZigBee 메시를 지원하지 않습니다.

구성·옵션

기본 구성과
제공 문서

  • 기본 구성 — WiNet 본체(품번 WINET)와 빠른 시작 가이드입니다.
  • 호환 컨트롤러 — ProXR, ProXR Lite, Fusion 시리즈는 별도 구성품으로 선택합니다.
