센서망과 LTE 회선을 잇는⁣ 프로그래머블 셀룰러 게이트웨이

Digi IX15 IoT 게이트웨이 · 셀룰러 라우터⁣ 셀룰러 : LTE Cat 4 글로벌⁣ LTE 대역 : B1⁣ SIM : Mini-SIM(2FF) 2개

견적 받기

Digi 한국 독점 공급 파트너

Digi IX15는 XBee 3 Zigbee 3.0 센서망과 LTE Cat 4 셀룰러 WAN을 한 대에 묶은 Python 3 프로그래머블 IoT 게이트웨이(셀룰러 라우터)입니다. 분산된 산업 현장의 센서 데이터를 클라우드까지 중계합니다.

RS-232/485 직렬 포트와 이더넷 1포트, 듀얼 SIM을 갖춰 센서·PLC·클라우드를 한 장비에서 연결합니다. 유휴 상태 일반 소비전력이 2.5 W이므로 태양열이나 원격 설비처럼 전원 여유가 작은 현장에도 적합합니다. 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

Python 3

게이트웨이 내부 프로그래밍

LTE Cat 4

글로벌 셀룰러 WAN

-102 dBm

Zigbee 수신 감도

-40 ~ 74 °C

동작 온도 범위

특징

XBee 센서망을⁣ 클라우드로 중계

핵심 특징현장에서 달라지는 점
XBee 3 Zigbee 3.0 내장같은 프로토콜의 XBee 노드를 별도 코디네이터 없이 바로 묶으므로 센서망 구성 부품이 줄어듭니다.
RS-232/485 소프트웨어 선택직렬 포트 한 개를 현장 장비에 맞춰 RS-232 또는 RS-485로 전환해 기존 계측기를 그대로 연결합니다.
듀얼 SIM과 Digi SureLinkSIM 2개로 회선을 이중화하고 SureLink가 연결 상태를 감시하여 끊긴 회선에서 복구를 시도합니다.
Python 3 실행 환경수집·변환·전송 로직을 게이트웨이 안에서 실행하므로 서버 부하와 전송 데이터량을 함께 줄입니다.
원격·대역 외 관리펌웨어와 구성을 원격으로 바꾸고, 네트워크가 끊겨도 직렬 포트로 터미널에 접속해 복구합니다.
Digi TrustFence장치 ID와 데이터 보호 기능을 기본으로 내장하여 보안 설정 부담을 덜어 줍니다.

센서 수집

노드 데이터의⁣ 수집·가공·전송

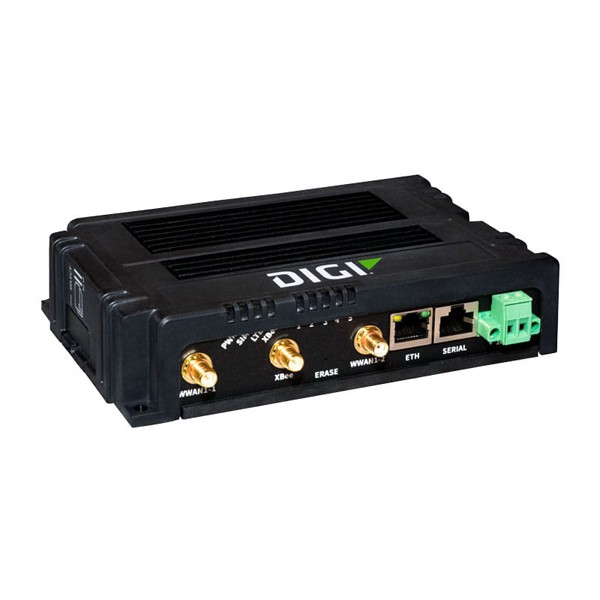

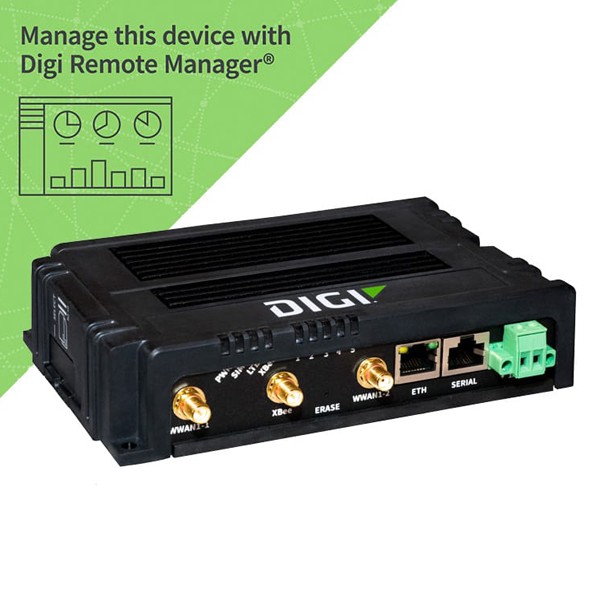

Digi IX15 IoT 게이트웨이/셀룰러 라우터 제품 사진

XBee 노드에서 LTE까지의 데이터 경로

XBee 센서 노드의 데이터를 받아 Python 3로 가공한 뒤 LTE나 이더넷으로 전송합니다. 표준 모듈은 6.3 mW(8 dBm), PRO 모듈은 63 mW(18 dBm)이며, 두 모듈 모두 수신 감도가 -102 dBm입니다. 장비 관리는 Digi Remote Manager로 처리합니다.

무선 구간은 XBee 3 Zigbee 3.0과 BLE 4.2를 지원하고, BLE 5.0 1M PHY 장치와도 상호 연동합니다. 안테나 커넥터는 XBee용 RP-SMA 1개, 셀룰러용 SMA 2개로 나뉘므로 안테나를 설치 위치에 맞춰 분리 배치합니다.

SKU 선택

XB2와 XBP2⁣ 파트 넘버 구분

IX15-00G4-XB2는 XBee 3 Zigbee 3.0 MMT를 탑재해 EU·영국·일본 지역에, IX15-00G4-XBP2는 XBee 3 PRO를 탑재해 미주 지역에 해당합니다. 출력은 표준이 6.3 mW, PRO가 63 mW이므로 센서까지의 거리와 설치 지역 요건에 맞춰 파트 넘버를 정합니다.

관리·보안

원격 관리와⁣ 보안 구성

  • 관리 도구 — Digi Remote Manager, WebUI(HTTP/HTTPS), CLI(Telnet, SSH), SNMP v2/v3를 지원합니다.
  • VPN — IPsec(IKEv1, IKEv2), OpenVPN, GRE를 구성하며 3DES와 AES 최대 256비트 암호화를 적용합니다.
  • 네트워크 보안 — 상태 기반 방화벽, IP 필터링, MAC 필터링, VLAN, RADIUS·TACACS+ 인증을 지원합니다.
  • 라우팅 — NAT/NAPT, 포트 포워딩, RIP, OSPF, BGP, VRRP와 자동 페일오버를 구성합니다.

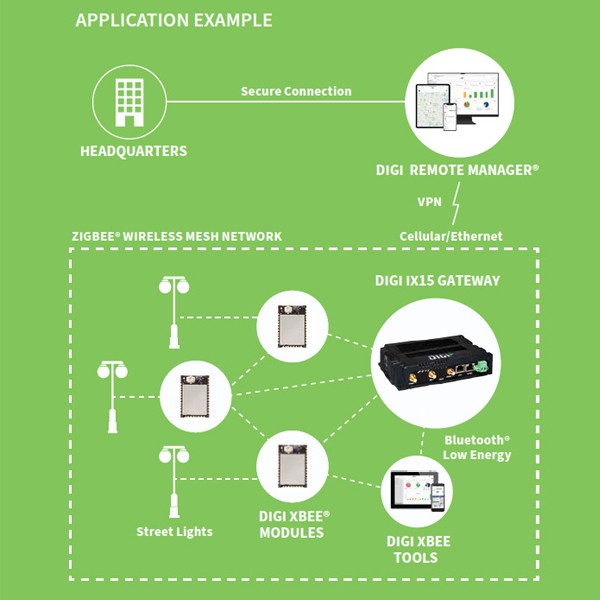

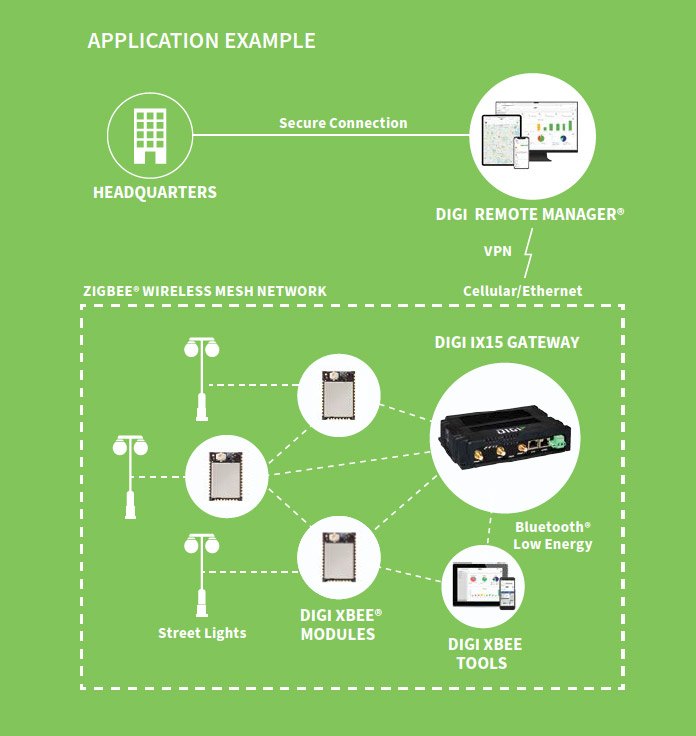

Digi IX15 - 게이트웨이를 활용한 무선 센서 네트워크 구성도
게이트웨이를 활용한 무선 센서 네트워크 구성도

사용 방법

Digi IX15 게이트웨이⁣ XBee 명령과 Python 연동

IX15는 로컬 웹 인터페이스와 CLI(Telnet·SSH·시리얼)로 설정하며, CLI의 xbee 명령으로 내장 XBee와 원격 노드의 파라미터를 읽고 바꿉니다. 게이트웨이 안의 Python 3 프로그램은 digidevice 모듈의 xbee로 내장 XBee에 접근합니다.

소프트웨어·도구하는 일
WebUI(HTTP/HTTPS)192.168.2.1 접속, 네트워크·XBee 설정
CLI xbee 명령XBee 네트워크 조회·검색, 파라미터 읽기·쓰기, AT 명령 실행, 프로필 적용
Python 3 digidevice 모듈게이트웨이 안의 Python 앱에서 내장 XBee 사용
Digi Remote Manager원격 구성 변경과 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1SIM과 안테나를 장착하고 전원을 넣은 뒤 노트북을 ETH 포트에 연결합니다.
2브라우저에서 192.168.2.1에 접속해 admin과 동봉된 라벨의 고유 비밀번호로 로그인합니다.
3시리얼로 CLI에 접속할 때는 115200 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 맞추세요.
4CLI에서 xbee ?를 입력해 사용할 수 있는 XBee 명령을 확인하고, XBee 노드의 64비트 주소나 노드 식별자(NI)로 대상을 지정합니다.
5Python 앱에서는 from digidevice import xbee로 모듈을 불러와 xbee.get_device()로 내장 XBee를 얻습니다.

IX15 XBee 관련 명령

명령하는 일
xbee ?xbee 하위 명령(execute, get, network, set, update) 목록 보기
show config현재 설정 조회
show network네트워크 상태 조회
from digidevice import xbeePython에서 XBee 모듈 불러오기
local_xbee = xbee.get_device()Python에서 내장 XBee 인스턴스 얻기

xbee 명령이 실패하면 [ERROR]: 로 시작하는 메시지가 표시됩니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

XBee 노드 검색에는 XBee Python Library API를 함께 사용할 수 있습니다.

사양

Digi IX15⁣ 기술 사양

항목사양
XBee 모듈표준: XB3-24Z8UM-J (XBee 3 Zigbee 3.0 MMT) · PRO: XB3-24Z8UM (XBee 3 PRO Zigbee 3.0 MMT)
Zigbee 송신 출력표준 6.3 mW (8 dBm) · PRO 63 mW (18 dBm)
Zigbee 수신 감도-102 dBm
BluetoothBLE 4.2 (BLE 5.0 1M PHY 장치와 상호 연동)
XBee 안테나 커넥터50 Ω RP-SMA 1개 (중심핀 male)
셀룰러LTE Cat 4 글로벌 · 3G B1, B2, B4, B5, B6, B8, B19 · 2G EDGE/GPRS 850 / 900 / 1800 / 1900 MHz
LTE 대역B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B38, B39, B40, B41
셀룰러 안테나 커넥터50 Ω SMA 2개 (중심핀 female)
SIMMini-SIM(2FF) 2개 · 나사 1개(#1 Phillips)로 고정하는 SIM 커버
이더넷RJ-45 1포트 · 10/100 Mbps 자동 감지
직렬RJ-45 10핀(10P10C) 1포트 · RS-232 / RS-485 소프트웨어 선택
RS-232DTE 모드 · RXD, TXD, RTS, CTS, DTR, DCD, DSR, RI
RS-485TX/RX+ · RX/TX- · 반이중
프로그래밍Python 3
원격 관리Digi Remote Manager · SNMP v2/v3
로컬 관리WebUI(HTTP/HTTPS) · CLI(Telnet, SSH)
진단 도구FTP 클라이언트 · SCP · PCAP(Wireshark) 프로토콜 분석 · syslog / SMTP 이벤트 로깅 · NTP/SNTP · Nagios · Intelliflow · iPerf · Dynamic DNS · ping · traceroute
프로토콜HTTPS · FTP 클라이언트 · TLS 1.2 · SCP · SFTP · SMTP 클라이언트 · SNMP v2/v3 · SSH · DNS 서버 · NTP 서버 · 멀티캐스트 · mDNS · 캡티브 포털
보안IP 필터링 · 상태 기반 방화벽 · 사용자 정의 iptables · 주소/포트 변환 · TLS 1.2 이상 · OpenVPN 클라이언트/서버 · 인증서 · MAC 필터링 · VLAN · RADIUS · TACACS+
VPNIPsec(IKEv1, IKEv2, NAT 트래버설) · OpenVPN · GRE · SHA-1/256/384/512 · MD5 · RSA · 3DES · AES 최대 256비트 · Diffie-Hellman 그룹 1–32
라우팅 · 페일오버IP 패스스루 · NAT/NAPT 포트 포워딩 · GRE · 멀티캐스트 라우팅 · RIP v1/v2 · OSPF · BGP · VRRP · 자동 페일오버 · Digi SureLink
상태 LED5개 (전원, SIM, LTE/인터넷, XBee, 신호 세기)
전원9–30 VDC · 최대 1.0 A
소비전력유휴 일반 2.5 W · 송수신 피크 일반 6 W
크기 · 무게157 x 106 x 35 mm · 0.39 kg
외함글라스 필드 PPS · IP30
동작 온도-40 °C ~ 74 °C (60 °C 이상에서 성능 영향 가능)
습도5 % ~ 95 % 비응축
환경 규격RoHS3
안전 규격UL 60950-1 · IEC 62368-1 · CB · EN 62311 · UL 121201 / CSA-213 (Class 1, Div 2)
EMC 규격CE · RED · FCC Part 15 Subpart B · ICES-003 · AU/NZS CISPR 32
보증3년 (구매 시 Digi Remote Manager Premier 5년 구독 등록으로 5년 연장)

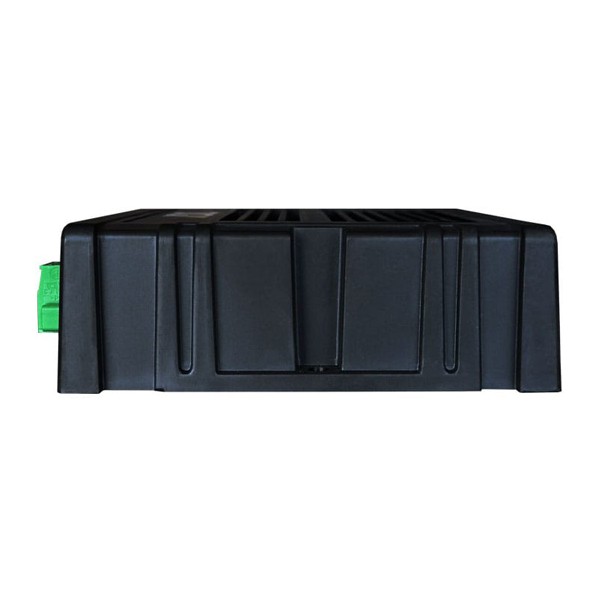

Digi IX15 IoT 게이트웨이/셀룰러 라우터 제품 사진

활용 분야

센서망 중계가⁣ 필요한 현장

  • 석유·가스 설비 — 분산된 센서 데이터를 클라우드로 올리는 게이트웨이로 운용합니다.
  • 물·폐수 시설 — 원격 펌프와 수위 센서를 한 게이트웨이에 연결합니다.
  • 태양열 설비 — 상태 데이터를 수집해 원격으로 전달합니다.
  • 농업 현장 — 관개 설비와 환경 센서 데이터를 모읍니다.
  • 흩어진 산업 현장 — XBee 센서 데이터를 중계합니다.

선택 가이드

설치 지역별⁣ 권장 파트 넘버

이럴 때 (현장 조건)권장 모델선택 이유
EU · 영국 · 일본 지역 SKU가 필요할 때IX15-00G4-XB2XBee 3 Zigbee 3.0 MMT를 탑재하며 출력은 6.3 mW입니다.
미주 지역 SKU나 더 높은 출력이 필요할 때IX15-00G4-XBP2XBee 3 PRO를 탑재하며 출력은 63 mW입니다.
셀룰러 라우터 계열을 함께 비교할 때Digi IX10 · IX20 · IX30센서망 없이 셀룰러 라우팅 중심의 산업용 라우터 계열입니다.
XBee 게이트웨이와 ConnectPort 계열을 비교할 때Digi XBee Gateway · ConnectPort X2 · X4 · XIGPython 2.7 기반의 이전 XBee 게이트웨이 계열입니다.

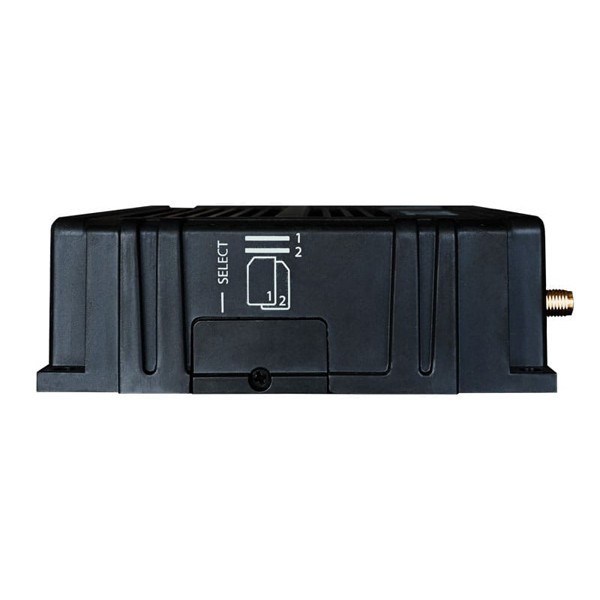

Digi IX15 IoT 게이트웨이/셀룰러 라우터 제품 사진

구성·옵션

파트 넘버와⁣ 지역별 구성

파트 넘버XBee 모듈출력지역
IX15-00G4-XB2XBee 3 Zigbee 3.0 MMT (XB3-24Z8UM-J)6.3 mW (8 dBm)EU · UK · 일본
IX15-00G4-XBP2XBee 3 PRO (XB3-24Z8UM)63 mW (18 dBm)미주
