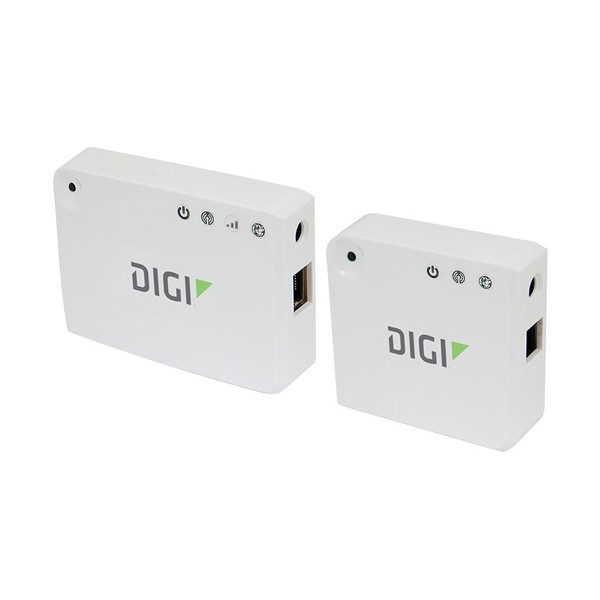

XBee Gateway Digi Zigbee 게이트웨이

XBee Gateway Digi Zigbee 게이트웨이

MODEL
XBee Gateway
브랜드
DIGI

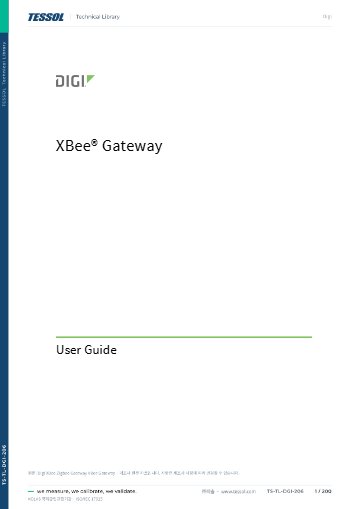

제품 자료
제품문의 구매하기

Zigbee 센서망 데이터를
온라인 앱으로 보내는 게이트웨이

Digi XBee Gateway (ZigBee) Zigbee-IP 게이트웨이

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee Gateway는 Zigbee 센서망의 데이터를 IP 네트워크로 전송하는 Python 프로그래머블 Zigbee-IP 게이트웨이(XBee-IP 게이트웨이)입니다. 이더넷·Wi-Fi 모델과 셀룰러 모델 중 현장의 WAN 환경에 맞춰 선택합니다.

게이트웨이로 들어온 XBee 데이터는 Digi Remote Manager를 거쳐 온라인 애플리케이션으로 자동 전달되며, 구성과 펌웨어도 원격으로 관리할 수 있습니다. 노드마다 IP 연결을 두는 비용을 줄여 주는 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

6.3 mW

Zigbee 전 세계 버전 출력

-102 dBm

수신 감도, 1 % PER

20 MB

RAM, 파일 공간 10 MB

5 VDC

일반 1.2 W · 최대 2.5 W

특징

센서망 데이터를
IP로 연결하는 구조

핵심 특징현장에서 달라지는 점
Zigbee-IP 변환Zigbee 센서 데이터를 IP 네트워크로 전송하므로 노드마다 별도 IP 장비를 두지 않아도 됩니다.
자동 전달들어온 XBee 데이터가 온라인 애플리케이션으로 자동 전달되어 수집 서버 쪽 변환 작업이 줄어듭니다.
원격 구성 · 펌웨어 관리Digi Remote Manager에서 구성과 펌웨어를 원격으로 배포하므로 설치 후 현장 출장이 줄어듭니다.
Python 앱 실행오픈 소스 Python 환경에서 맞춤 앱을 게이트웨이 안에서 실행해 데이터를 현장에서 먼저 가공할 수 있습니다.
WAN 방식 선택이더넷, Wi-Fi, 셀룰러 가운데 현장 여건에 맞는 WAN을 고를 수 있습니다.
SSL 터널 접속XBee 장치에 SSL 터널로 접속해 원격 설정 중 통신 구간을 보호합니다.

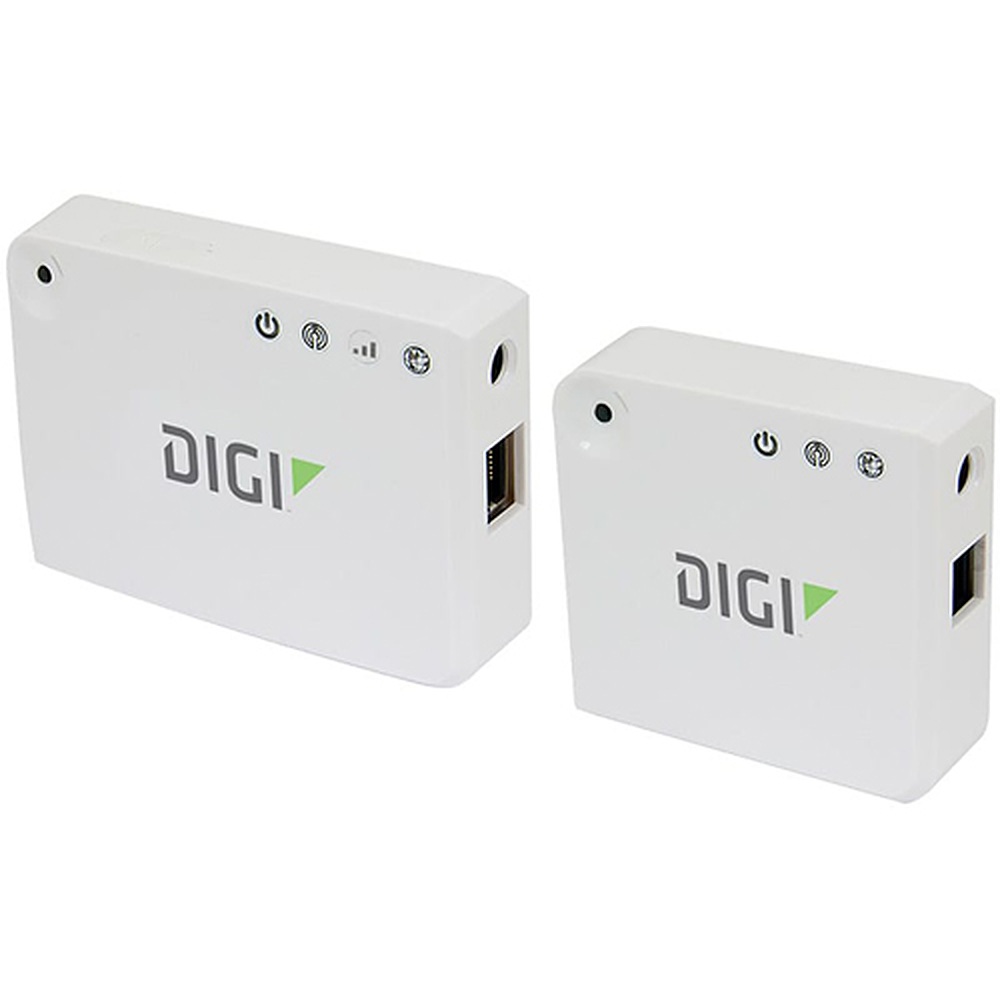

모델 구성

WAN 방식에 따른
모델 구분

이더넷·Wi-Fi 모델은 802.11 b/g/n을 AP 클라이언트 모드로만 지원하며 AP 모드는 지원하지 않습니다. 이더넷 포트 1개가 설정과 WAN 백홀을 겸하므로, 유선 연결이 되는 현장이라면 배선만으로 설치를 마칠 수 있습니다.

셀룰러 모델의 소비전력과 외형

셀룰러 모델은 일반 3.5 W, 최대 15 W를 소비하고 외형이 7.62 × 10.16 × 2.54 cm로 길어집니다. 전원 어댑터 용량과 설치 함체 여유를 이 값으로 계산하세요.

앱 개발

Python 앱으로
현장 데이터 가공

Freescale i.MX28 프로세서에 20 MB RAM과 10 MB 파일 공간을 갖추고, Digi Embedded Linux에서 Python 2.7.1 앱을 실행합니다. 파일 공간이 10 MB이므로 라이브러리와 로그는 필요한 만큼만 저장해 운용하세요.

사용 방법

Digi XBee Gateway
네트워크 연결과 Python 앱 운용

Digi XBee Gateway는 전원을 넣으면 내장 Zigbee 코디네이터가 네트워크를 만들고 Digi Remote Manager에 자동으로 접속합니다. 설정은 게이트웨이 웹 인터페이스에서 하며, Python 2.7 사용자 앱을 올려 실행할 수 있습니다.

소프트웨어·도구하는 일
웹 인터페이스 (192.168.100.1)Wi-Fi 마법사, XBee Network 설정, Python 자동 시작 설정
Digi Remote Manager장치 등록, 원격 구성·펌웨어 관리, File Management로 앱 업로드
Digi ESP for PythonPython 앱 개발과 예제 프로그램
SSHLinux 셸 접속(Telnet 미지원)

처음 연결하는 순서

순서할 일
1전원을 연결하면 Power LED가 초록으로 켜지고, XBee LED가 깜박이면 Zigbee 네트워크가 만들어진 것입니다.
2Ethernet 모델은 DHCP가 있는 망에 연결하고, 방화벽에서 나가는 포트 3197과 3199가 막혀 있지 않은지 확인하세요.
3Wi-Fi로 설정하려면 게이트웨이 버튼을 한 번 눌러 AP 모드를 켜고, PC에서 xbgw-로 시작하는 Wi-Fi에 접속한 뒤 192.168.100.1을 엽니다.
4사용자 이름 python과 라벨의 비밀번호로 로그인하고 Configuration > Wireless Network에서 Run Wizard로 Wi-Fi 정보를 입력하세요.
5Remote Manager에 게이트웨이를 등록하면 원격 관리가 시작됩니다. Network LED가 초록으로 켜지면 접속된 상태입니다.

PAN ID를 직접 정하려면 웹 인터페이스의 XBee Network에서 로컬 XBee를 고르고 Network Settings의 Extended PAN ID(ID)를 바꾼 뒤 Apply를 누르세요. 이후 다른 노드도 같은 PAN ID로 맞춰야 합니다.

사양

WAN 방식별
모델 비교 사양

항목이더넷 · Wi-Fi 모델셀룰러 모델
WAN이더넷 · Wi-Fi셀룰러
Wi-Fi802.11 b/g/n · AP 클라이언트 모드만 지원 (AP 모드 미지원)해당 없음
소비전력일반 1.2 W / 최대 2.5 W일반 3.5 W / 최대 15 W
외형 (W × D × H)7.62 × 7.62 × 2.54 cm7.62 × 10.16 × 2.54 cm

시리즈 공통 사양

항목사양
Zigbee 모듈XBee ZB SMT (S2C), Zigbee PRO · 전 세계 6.3 mW (+8 dBm) · 북미 PRO 63 mW (+18 dBm)
수신 감도-102 dBm (1 % PER)
프로세서 · 메모리Freescale i.MX28 · 20 MB RAM · 파일 공간 10 MB
프로그래밍Python 2.7.1 · Digi Embedded Linux
이더넷RJ-45 10/100 1포트 (설정 · WAN 백홀)
전원5 VDC · 5 VDC 배럴 커넥터 전원 어댑터 포함
동작 환경0 °C ~ 40 °C · 5 % ~ 95 % 비응축
원격 관리Digi Remote Manager · 구성과 펌웨어 원격 관리 · XBee 데이터 온라인 애플리케이션 자동 전달
보안 접속SSL 터널을 이용한 XBee 장치 접속

활용 분야

Zigbee 센서 수집이
필요한 현장

  • 건물·설비 모니터링 — Zigbee 센서 데이터를 IP망으로 전송해 수집합니다.
  • 다노드 현장 — 여러 센서 노드를 게이트웨이 한 대로 묶습니다.
  • 엣지 처리 — Python 앱으로 데이터를 가공한 뒤 클라우드로 전송합니다.
  • 원격지 장비 관리 — Digi Remote Manager에서 상태를 확인합니다.
  • 분산 현장 — 이더넷과 셀룰러 WAN을 현장별로 나눠 운용합니다.

선택 가이드

WAN 조건으로 고르는
Zigbee 게이트웨이

이럴 때 (현장 조건)권장 모델선택 이유
유선 이더넷 WAN이면 충분할 때이더넷 · Wi-Fi 모델소비전력이 일반 1.2 W로 낮고 외형도 더 작아 유선망 현장에 맞습니다.
셀룰러 WAN이 필요할 때셀룰러 모델유선망 없는 현장에 셀룰러로 연결하며 전력 소모는 더 큽니다.
XBee 3 Zigbee 3.0 게이트웨이를 찾을 때Digi IX15XBee 3 Zigbee 3.0과 Python 3를 탑재한 게이트웨이입니다.
ConnectPort 계열과 비교할 때Digi ConnectPort X2 · X4 · XIGXBee 기반 M2M 게이트웨이 계열이며, 구성 차이를 함께 비교하세요.

구성·옵션

기본 구성과
모델별 외형

구분구성·사양
전원 어댑터5 VDC 배럴 커넥터 전원 어댑터 포함
Zigbee 모듈XBee ZB SMT (S2C)
외형 (이더넷 · Wi-Fi)7.62 × 7.62 × 2.54 cm
외형 (셀룰러)7.62 × 10.16 × 2.54 cm
