Digi XB3-C-G1-UT-001 XBee3 LTE Cat1 글로벌 셀룰러 모뎀

MODEL
XB3-C-G1-UT-001
브랜드
DIGI

LTE Cat 1 속도를⁣ XBee 소켓에 꽂는 모뎀

Digi XB3-C-G1-UT-001 XBee 3 LTE Cat 1 셀룰러 모뎀⁣ 품번 : XB3-C-G1-UT-001⁣ 통신 방식 : LTE Cat 1, 3G / 2G 폴백⁣ 셀룰러 칩셋 : Thales PLS63-W

견적 받기

Digi 한국 독점 공급 파트너

Digi XB3-C-G1-UT-001은 USB 기준 하향 10 Mbps, 상향 5 Mbps를 내는 LTE Cat 1 XBee 3 글로벌 셀룰러 모뎀(Cellular Modem)입니다. Thales PLS63-W 칩셋을 사용해 전이중으로 동작하고 3G와 2G로 폴백합니다.

XBee 20핀 스루홀 소켓을 사용하는 기존 설계에 USB PPP 연결과 GNSS, BLE, MicroPython을 함께 더할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

10 Mbps

USB 기준 하향 속도

921 kbps

UART 기준 속도

2.8–5.5 V

공급 전압

30.48 × 43.18 mm

모듈 크기

통신 방식

G1 모뎀의 LTE Cat 1⁣ 속도와 3G·2G 폴백

USB 연결에서는 하향 10 Mbps, 상향 5 Mbps이고 UART에서는 하향·상향 모두 921 kbps입니다. 송신 출력은 LTE 23 dBm, 3G 23.5 dBm, 2G 30–33 dBm이며 수신 감도는 LTE -103 dBm, 3G -110 dBm, 2G -108 dBm입니다. 동작 모드는 시리얼 투명·API 모드와 USB PPP입니다.

공급 전압은 2.8–5.5 V이고 송신 피크 전류는 Bluetooth를 끈 상태에서 1050 mA, 켠 상태에서 1090 mA입니다. 평균 송신 전류는 890 mA, 평균 수신 전류는 320 mA입니다.

구분대역
LTEB1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B38, B40, B41, B66

기판 설계

G1 크기와 안테나 단자를⁣ 기판에 반영

G1은 30.48 × 43.18 mm로 같은 XBee 20핀 폼팩터 중에서도 외형이 큰 편이므로 소켓 주변 여유 공간을 미리 확보해야 합니다. 안테나는 셀룰러 다이버시티 U.FL 2개와 GNSS U.FL 1개이며 블루투스 안테나는 모듈에 내장되어 있습니다. 케이블을 주문하기 전에 U.FL 커넥터 수를 확인하세요.

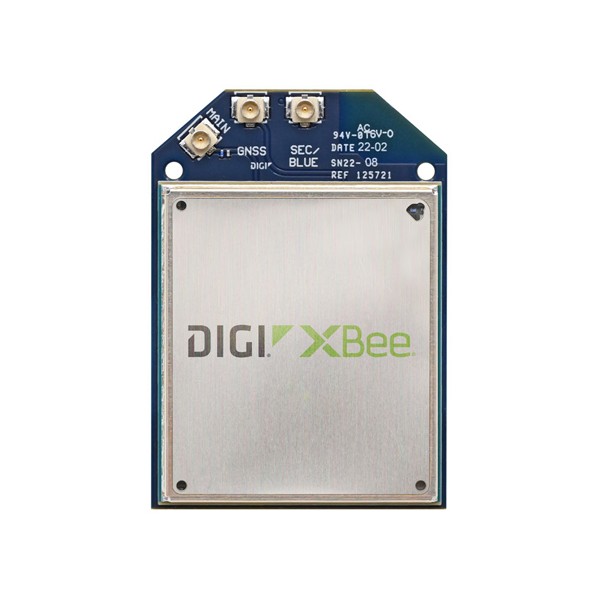

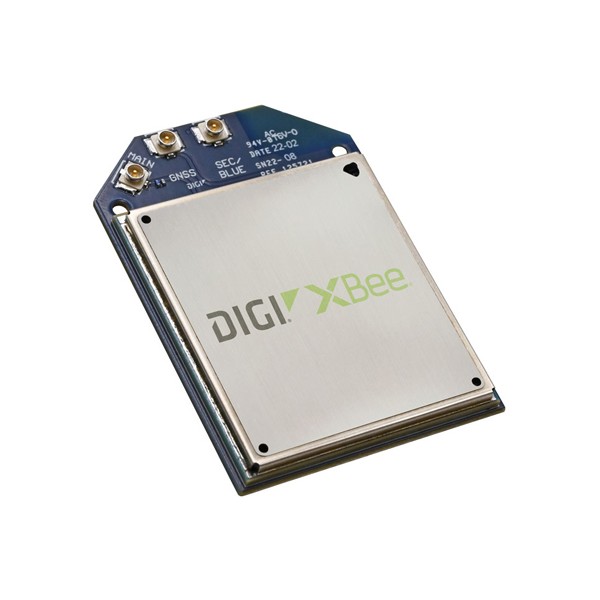

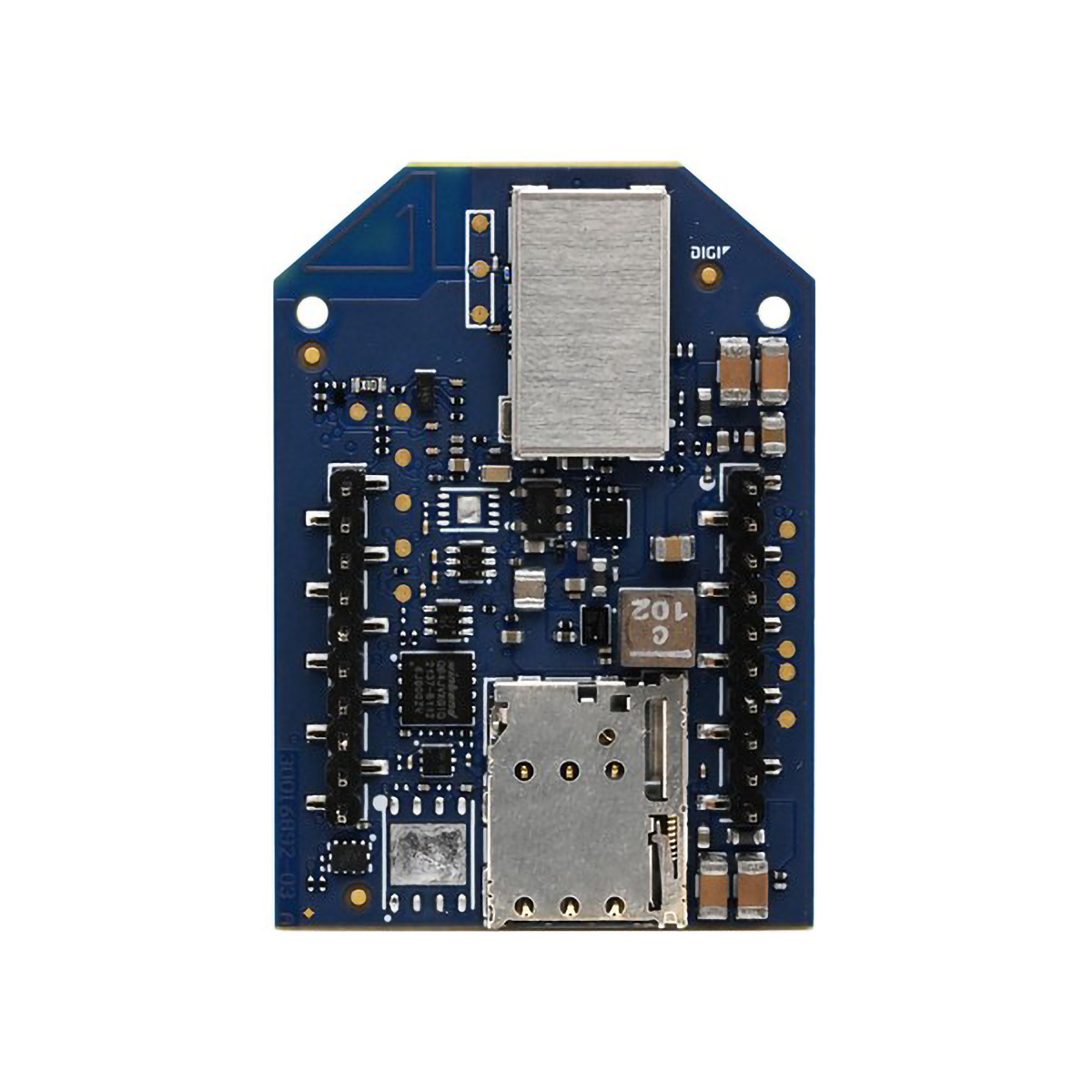

Digi XB3-C-G1-UT-001 XBee3 LTE Cat1 글로벌 셀룰러 모뎀 제품 사진

사용 방법

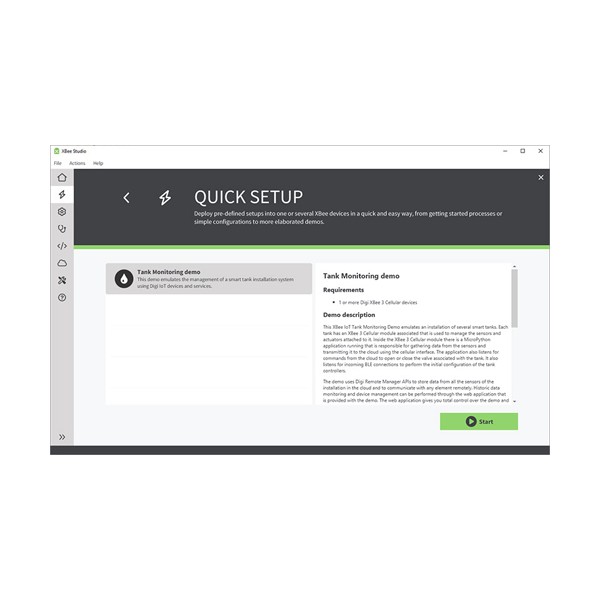

G1 모뎀을 XBee Studio로⁣ 처음 연결하는 순서

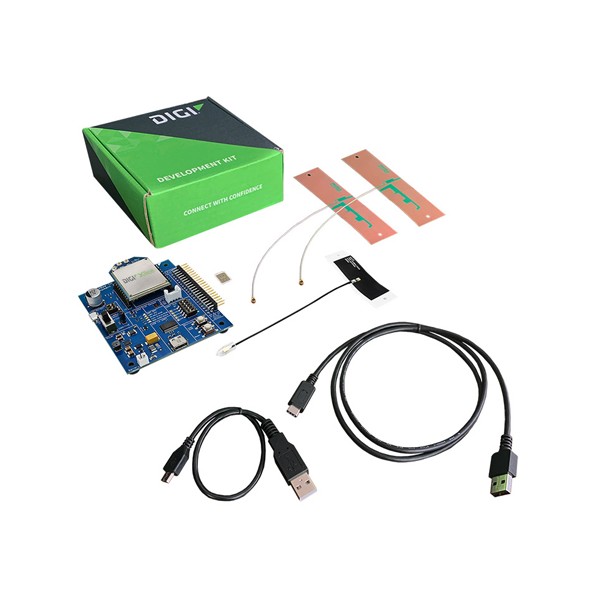

XBIB 개발 보드에 장착해 USB로 PC에 연결하고 Digi XBee Studio에서 설정합니다. 원격 관리와 OTA 업데이트는 Digi Remote Manager로 진행합니다.

순서할 일
1전원이 꺼진 상태에서 모듈이 보드에 바르게 꽂혔는지 보고 1.8 V 전용 4FF nano-SIM을 넣습니다.
2셀룰러 안테나와 GNSS 안테나를 U.FL 커넥터에 똑바로 눌러 연결하세요.
31 A 이상을 공급하는 PC 포트에 USB-C 케이블로 연결하고 최신 XBee Studio에서 장치를 추가합니다.
4통신사가 APN을 요구하면 AN에 입력하세요.
5AI가 0, MY에 IP가 표시되면 망 등록이 끝난 것입니다. Remote Manager에는 IM으로 읽은 IMEI와 라벨의 보안 코드로 등록합니다.

SIM은 전원이 켜진 상태에서 넣거나 빼지 마세요.

Digi XB3-C-G1-UT-001 XBee3 LTE Cat1 글로벌 셀룰러 모뎀 제품 사진

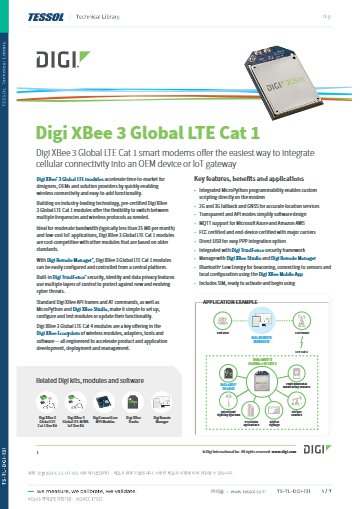

사양

XB3-C-G1-UT-001 하드웨어 사양

항목내용
품번XB3-C-G1-UT-001
통신 방식LTE Cat 1, 3G / 2G 폴백
셀룰러 칩셋Thales PLS63-W
폼팩터Digi XBee 20핀 스루홀
크기30.48 × 43.18 mm
공급 전압2.8–5.5 V
동작 온도-40 ~ 80 °C
안테나 단자셀룰러 다이버시티 U.FL 2개, GNSS U.FL 1개, 내장 블루투스 안테나
SIM4FF 나노(파트 넘버에 미포함)
데이터 인터페이스UART, SPI, USB
입출력ADC 4채널(10비트), 디지털 I/O 13개, I2C
MicroPython플래시 8 MB, RAM 64 kB
보안Digi TrustFence 보안 부팅, JTAG 보호
구성 도구Digi XBee Studio(로컬), Digi Remote Manager(OTA)
인증FCC MCQ-XB3C2·QIPPLS63-W, ISED 1846A-XB3C2·7830A-PLS63W, CE/RED·UKCA·Anatel 완료, PTCRB·AT&T·Verizon 완료
Digi XB3-C-G1-UT-001 XBee3 LTE Cat1 글로벌 셀룰러 모뎀 제품 사진

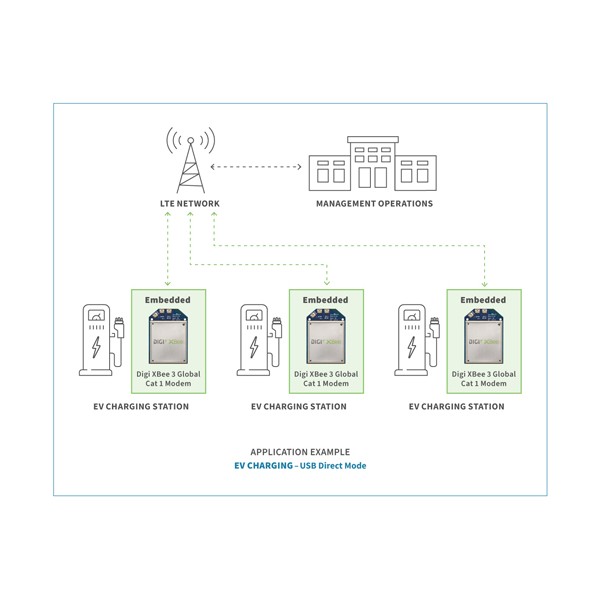

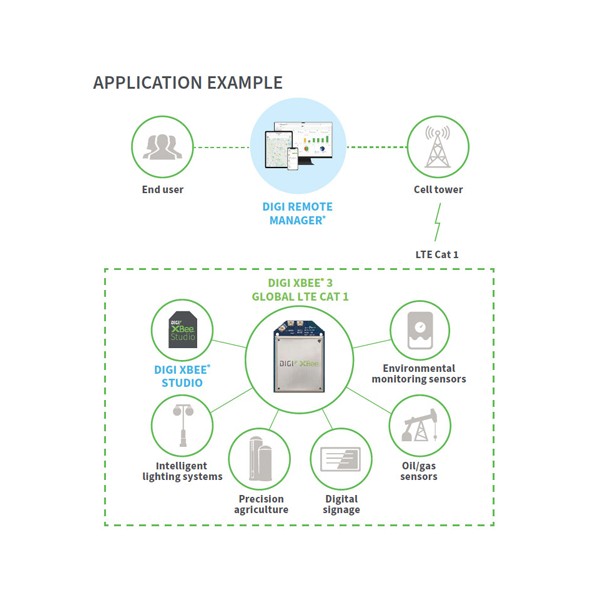

활용 분야

Cat 1 속도가 필요한⁣ 원격 기기

  • USB PPP로 호스트와 직접 연결해 데이터 전송량이 큰 장치
  • GNSS 위치와 센서 데이터를 함께 보고하는 이동체
  • BLE 센서와 셀룰러 모뎀을 한 모듈로 묶는 게이트웨이

같은 계열

XB3-C-G1-UT-001과⁣ 같은 계열 모뎀

  • XB3-C-GM2-UT-001 — LTE-M/NB-IoT에 2G 폴백, 절전 20 µA의 저전력 반이중 모뎀
Digi XB3-C-G1-UT-001 XBee3 LTE Cat1 글로벌 셀룰러 모뎀 제품 사진

관련 제품

XB3-C-G1-UT-001과 함께 보는⁣ 셀룰러 장비
