(주)테솔 TSCM-LM LTE Cat M1/NB-IoT 스마트 셀룰러 모뎀

MODEL: TSCM-LM
브랜드: TESSOL

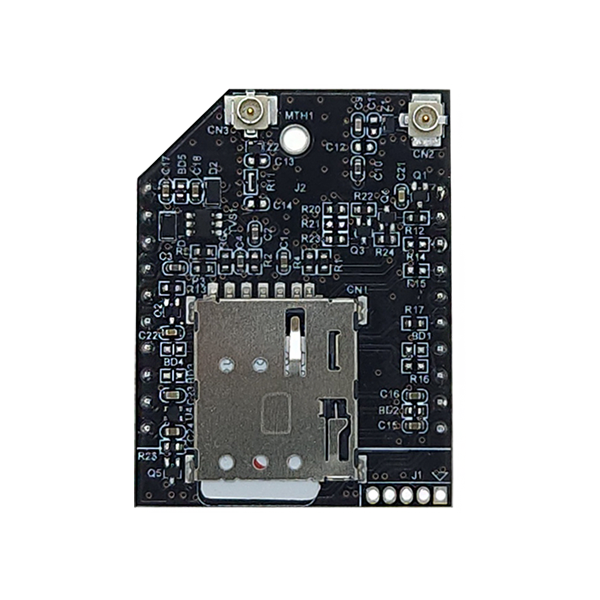

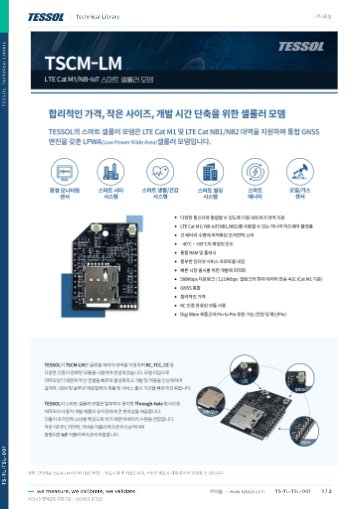

제품 자료: 데이터시트(한글)

제품문의 구매하기

XBee 기판에 셀룰러 연결을
더하는 XBee 호환 모뎀

테솔 TSCM-LM 스마트 셀룰러 모뎀

견적 받기

(주)테솔 TSCM-LM은 XBee 20핀 스루홀 소켓에 맞춘 LTE Cat M1/NB-IoT 스마트 셀룰러 모뎀(XBee 호환 셀룰러 모뎀)입니다. Quectel BG77xA-GL 계열 모듈에 GNSS를 내장하고 전원·통신 핀이 Digi XBee와 호환되어 기존 XBee 기판에 셀룰러 연결을 추가합니다.

(주)테솔이 제작한 이 모뎀은 PSM 상태 전류가 1.4 µA이고 DRX 1.28 s 슬립에서도 1.1 mA로 낮아 배터리 장치의 대기 소모를 줄입니다. LTE 안테나와 GNSS 안테나는 U.FL 커넥터 2개로 나누어 연결하며, USIM은 별도로 장착하는 SIM 슬롯 방식입니다.

20핀 스루홀

XBee 소켓에 맞춘 핀 배치

PSM 1.4 µA

절전 상태의 대기 전류

U.FL 2개

LTE · GNSS 안테나 연결

Cat M1 · NB-IoT

두 방식을 한 보드에서 지원

특징

기존 XBee 기판에
셀룰러 연결 추가

핵심 특징	현장에서 달라지는 점
XBee 전원·통신 핀 호환	전원과 통신 핀이 Digi XBee와 같은 위치에 있어 XBee용 기판에 소켓 교체만으로 셀룰러 기능을 추가합니다.
PSM 1.4 µA 대기	절전 상태에서 마이크로암페어 수준으로 대기하므로 배터리 구동 장비의 수명이 늘어납니다.
DRX 슬립 전류 1.1 mA	DRX 1.28 s 슬립에서 Cat M1 기준 1.1 mA로 동작해 주기적 수신이 필요한 장치의 평균 전류를 낮춥니다.
GNSS 내장	GPS와 GLONASS 위치를 수신하므로 자산 추적 장치에 별도 GNSS 모듈을 붙이지 않아도 됩니다.
U.FL 안테나 분리	LTE와 GNSS 안테나를 커넥터 2개로 나눠 달아 각각의 설치 위치를 독립적으로 정할 수 있습니다.

소켓 호환

기존 XBee 기판으로
이식하는 방법

TSCM-LM의 20핀 배치는 Digi XBee와 전원·통신 핀이 호환되도록 맞춘 설계입니다. XBee용으로 만든 기판의 소켓에 그대로 꽂아 시험할 수 있습니다. 다만 전원·통신 외의 나머지 핀은 설계에 따라 달라지므로 기판 도면과 핀 맵을 먼저 대조하세요.

전원: VBAT_BB 2.2–4.35 V(일반 3.3 V)와 VBAT_RF 3.1–4.2 V(일반 3.3 V) 범위로 설계합니다.
구성품: 보드 한 장이며 USIM과 안테나는 별도로 준비하는 구성입니다.
안테나: LTE용과 GNSS용 U.FL 커넥터가 각각 1개이므로 안테나 변환 케이블 길이는 케이스 구조에 맞춰 정합니다.

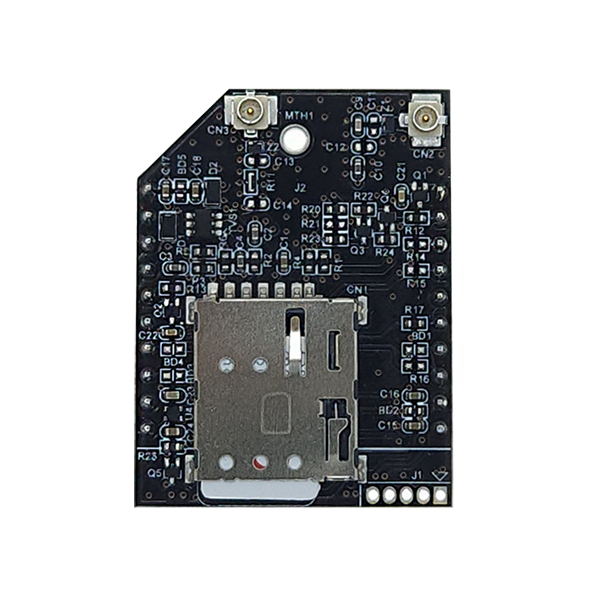

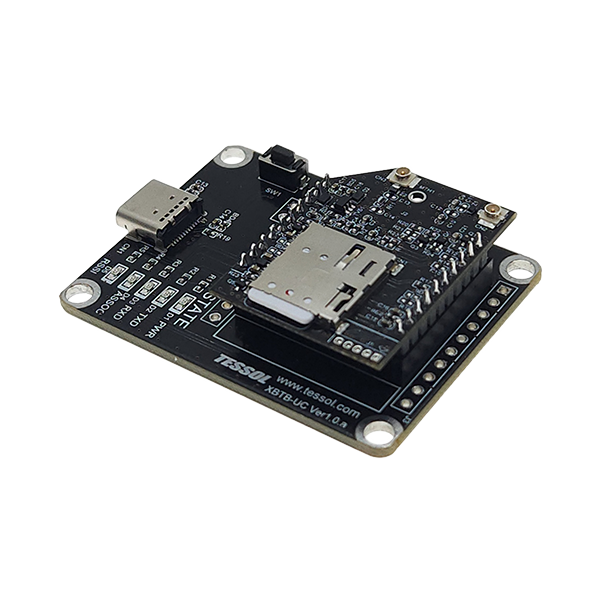

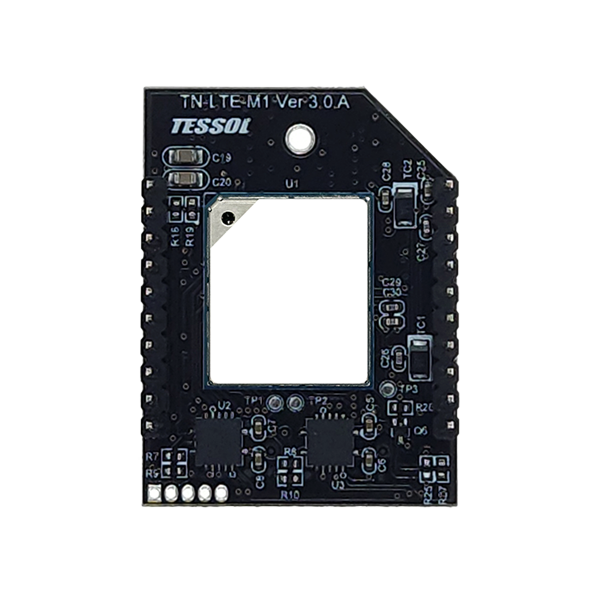

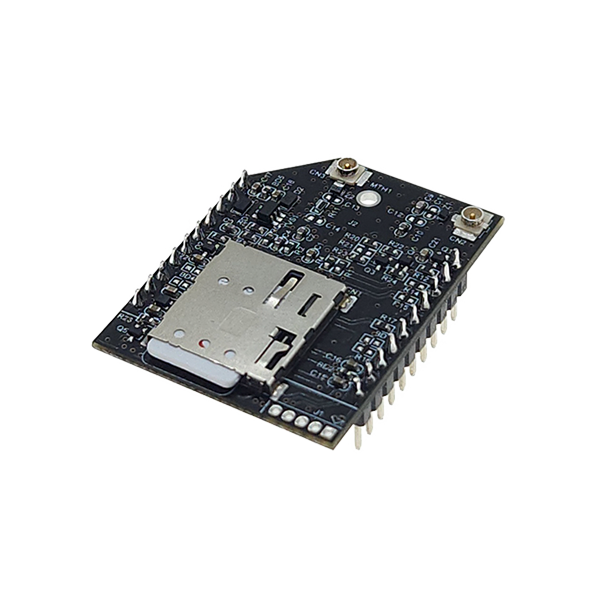

XBee 소켓 장착 상태

개발 보드의 XBee 소켓에 꽂으면 기존 XBee 모듈과 같은 높이와 방향으로 놓입니다. 안테나 케이블은 모듈 위쪽으로 빼 케이스 벽면의 커넥터로 연결합니다.

전류·대역

소비 전류와
지원 대역 확인

소비 전류는 PSM 1.4 µA, 최저 소비 45 µA, 슬립 Cat M1 1.1 mA(DRX 1.28 s)와 0.06 mA(eDRX 40.96 s), 유휴 Cat M1 16.5 mA, 송신 Cat M1 192.7 mA와 Cat NB1 184.3 mA(23 dBm)입니다. 전송 주기를 길게 설정해 슬립 비율을 높일수록 평균 전류가 내려갑니다.

Cat M1 대역에는 B1, B3, B5, B8이 포함되고 B7은 포함되지 않습니다. 설치할 망의 대역을 아래 사양표의 대역 목록과 대조한 뒤 방식을 정하세요.

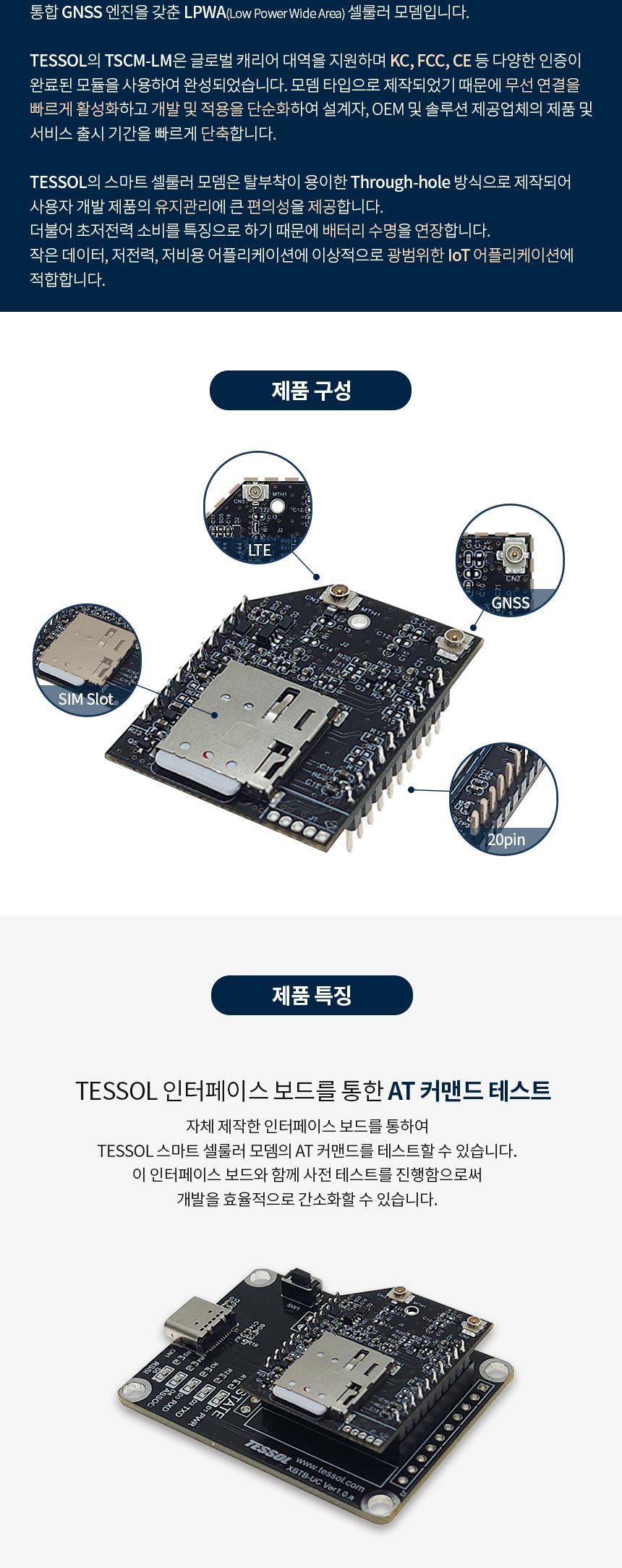

안테나 연결 구성

LTE 안테나와 GNSS 안테나는 서로 다른 U.FL 커넥터에 연결해야 하므로 케이블 라벨로 구분해 두면 설치 오류를 줄입니다.

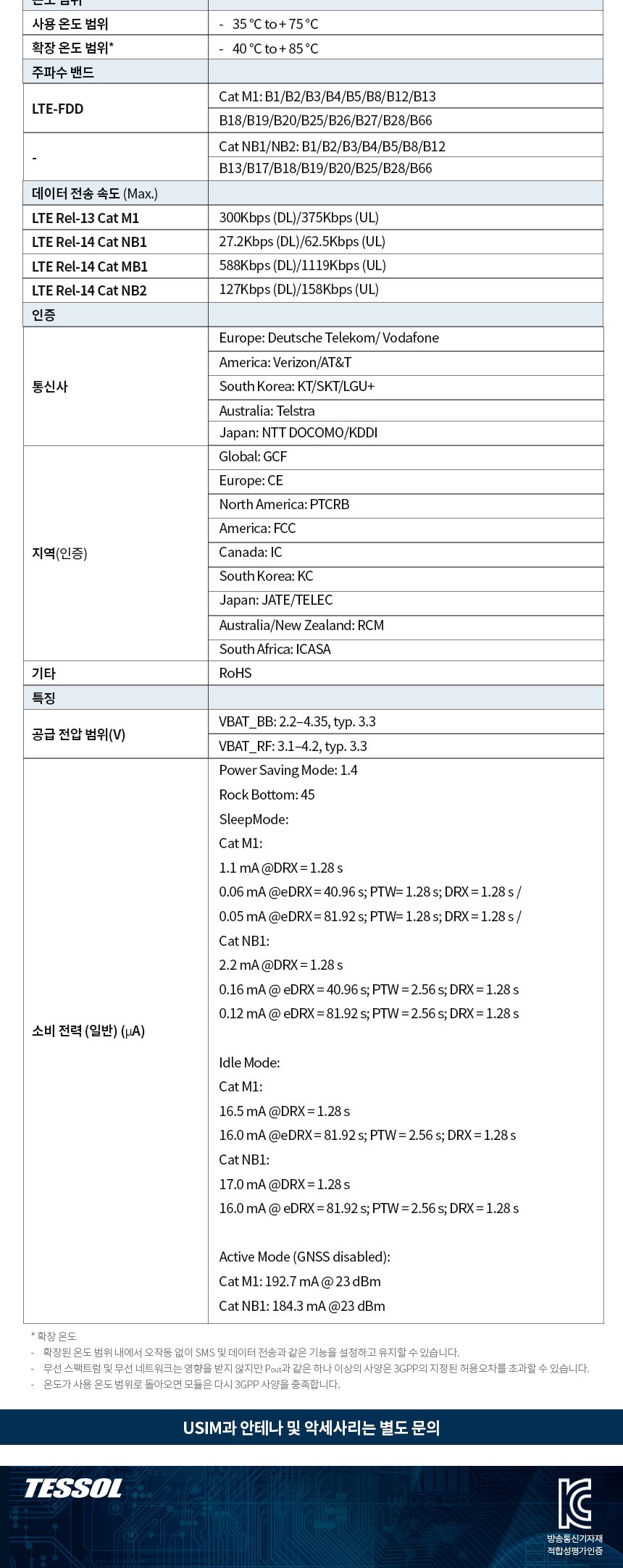

사양

Cat M1/NB-IoT
대역과 소비 전력

항목	사양
지역	글로벌
통신 방식	LTE Cat M1 / Cat NB1 / Cat NB2
LTE-FDD Cat M1 대역	B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66
LTE Cat NB1 / NB2 대역	B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B17 / B18 / B19 / B20 / B25 / B28 / B66
최대 속도	Rel-13 Cat M1 300 kbps 다운 / 375 kbps 업 · Rel-13 Cat NB1 27.2 / 62.5 kbps · Rel-14 Cat M1 588 / 1119 kbps · Rel-14 Cat NB2 127 / 158 kbps
공급 전압	VBAT_BB 2.2–4.35 V (일반 3.3 V) · VBAT_RF 3.1–4.2 V (일반 3.3 V)
동작 온도	-35 ~ +75 °C · 확장 -40 ~ +85 °C
절전 모드 전류	PSM 1.4 µA · 최저 45 µA
슬립 전류	Cat M1 1.1 mA (DRX 1.28 s), 0.06 mA (eDRX 40.96 s)
유휴 전류	Cat M1 16.5 mA
송신 중 전류	Cat M1 192.7 mA, Cat NB1 184.3 mA (23 dBm)
핀 호환	Digi XBee 20핀 스루홀, 전원·통신 핀 호환
GNSS	내장
SIM	SIM 슬롯 (USIM 별도)
안테나 커넥터	U.FL 2개 (LTE · GNSS)
메모리	내장 RAM · 플래시

활용 분야

XBee 기반 기기의
셀룰러 추가

XBee 기반 개발 — 기존 XBee 기판에 셀룰러 연결을 추가하는 시제품과 양산 전환 단계에 사용합니다.
검침·환경 센서 — 데이터량이 적은 원격 장치의 주기적 전송에 사용합니다.
자산 추적 — 내장 GNSS의 위치를 셀룰러로 보고합니다.
배터리 현장 장비 — PSM 상태의 낮은 대기 전류로 장기 운용합니다.

선택 가이드

실장 방식별
셀룰러 모뎀 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
XBee 소켓에 바로 꽂는 모뎀이 필요할 때	테솔 TSCM-LM	전원·통신 핀이 Digi XBee와 호환되는 20핀 보드입니다.
모듈을 기판에 직접 실장할 때	Quectel BG770A-GL	같은 계열 LGA 모듈로 기판 면적을 가장 작게 차지합니다.
더 빠른 LTE Cat 1 속도가 필요할 때	Digi XBee 3 글로벌 셀룰러 모뎀	G1 모델이 USB 기준 하향 10 Mbps를 지원합니다.

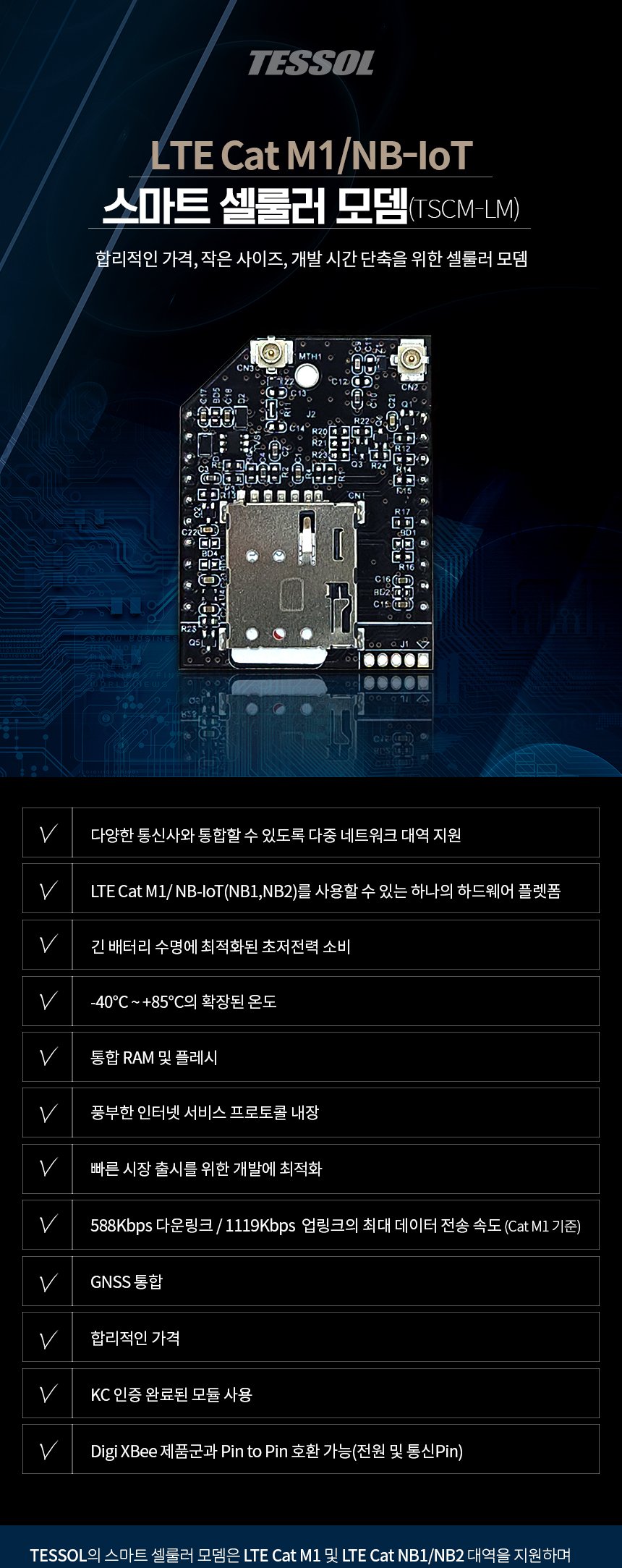

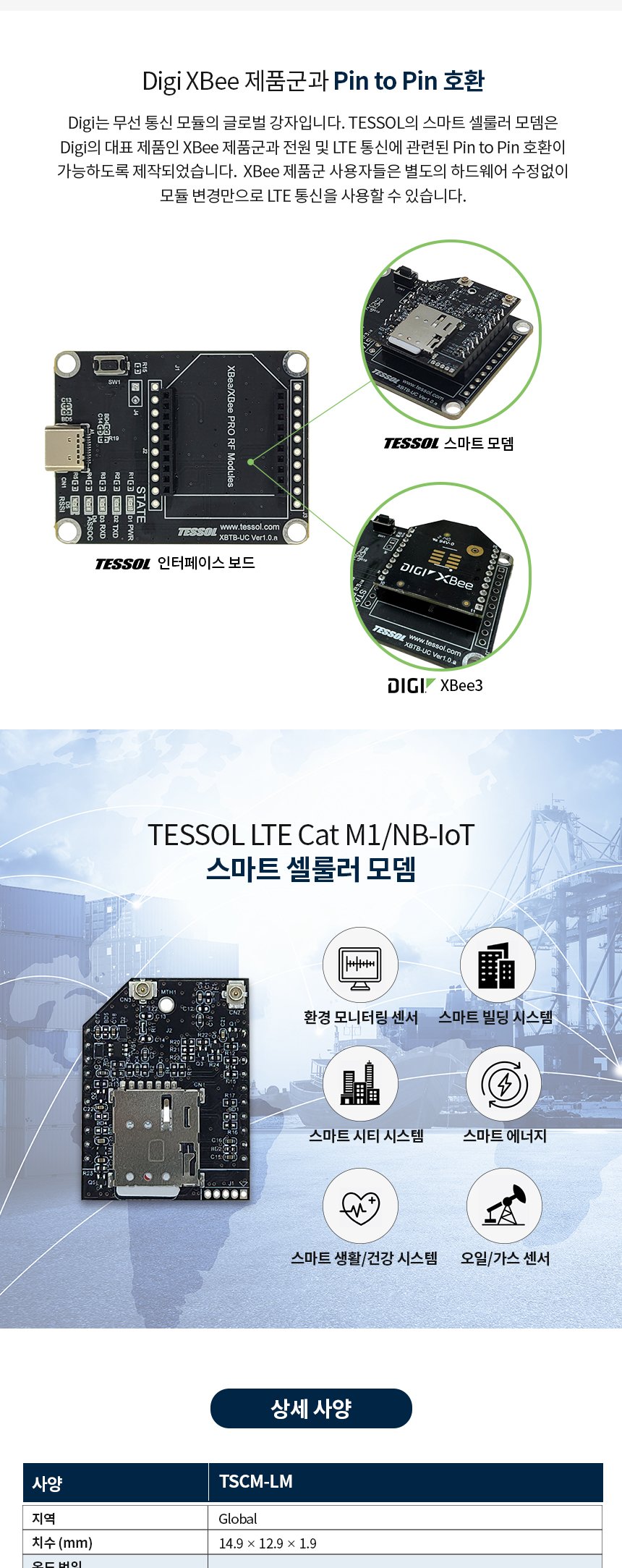

제품 상세 이미지

TSCM-LM과 함께 보는
셀룰러 장비

TSCM-LM을 기존 XBee 기판에 바로 꽂아 사용할 수 있습니까?
네, 전원과 통신 핀이 Digi XBee와 호환되므로 소켓에 꽂아 시험할 수 있습니다. 나머지 핀은 설계에 따라 달라지므로 기판 도면과 핀 맵을 먼저 대조하세요.
TSCM-LM에 SIM과 안테나가 포함되어 있습니까?
포함되지 않습니다. USIM과 안테나는 별도 구성이므로 사용할 통신사와 안테나 형태를 알려 주시면 함께 견적에 반영합니다.
TSCM-LM의 소비 전류는 얼마입니까?
PSM 상태에서 1.4 µA, Cat M1 송신 중 192.7 mA(23 dBm)입니다. 슬립은 DRX 1.28 s에서 1.1 mA, 유휴는 Cat M1 16.5 mA입니다.
TSCM-LM은 B7 대역을 지원합니까?
지원하지 않습니다. Cat M1 대역은 B1, B3, B5, B8을 포함하며 B7은 목록에 없으므로 사용할 망의 대역과 대조하세요.
