Quectel Y4IPR00A0AA LTE 안테나

Quectel Y4IPR00A0AA LTE 안테나

MODEL
Y4IPR00A0AA
브랜드
QUECTEL
제품 자료
제품문의 구매하기

무선 모듈의 안테나 연결을
구성하는 케이블과 안테나

Quectel YM0003AA · YEGT001BA · Y4IPR00A0AA

견적 받기

Quectel YM0003AA, YEGT001BA, Y4IPR00A0AA는 무선 모듈의 안테나 연결을 구성하는 I-PEX MHF1 to SMA 변환 케이블과 L1 GNSS 안테나, 4G LTE 안테나입니다. 차량·자산 추적 장치와 원격 계측용 IoT 게이트웨이의 위치 수신과 셀룰러 통신에 사용합니다.

변환 케이블은 50 Ω 임피던스로 최대 약 6 GHz까지 지원하며 모듈 보드의 MHF1 단자를 외부 SMA 안테나에 연결합니다. GNSS 안테나는 지름 10 mm급으로 작아 좁은 케이스에도 들어갑니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

50 Ω

YM0003AA 임피던스

약 6 GHz

YM0003AA 최대 주파수 범위

50 mm × Ø10 mm

YEGT001BA 크기

4G LTE

Y4IPR00A0AA 주요 대역

특징

커넥터 변환과
대역별 안테나

핵심 특징현장에서 달라지는 점
MHF1에서 SMA로 변환모듈 보드의 I-PEX MHF1 단자를 외부 SMA 안테나에 연결해 케이스 밖에 안테나를 배치합니다.
가는 케이블 1.13 mm외경 1.13 mm의 가는 동축이라 좁은 케이스 안에서도 구부려 배선할 수 있습니다.
50 Ω 임피던스무선 모듈과 안테나의 일반 임피던스에 맞춘 규격이라 정합 설계를 단순하게 유지합니다.
L1 대역 GNSS 안테나YEGT001BA는 L1 대역 GNSS 수신용이어서 위치 수신이 필요한 추적 장치에 사용할 수 있습니다.
힌지형 터미널YEGT001BA는 힌지형 터미널 구조여서 안테나 각도를 설치 방향에 맞춰 조정할 수 있습니다.
4G LTE 대역Y4IPR00A0AA는 주요 4G LTE 대역을 지원하고 3G, 2G, LPWA 대역과도 호환됩니다.

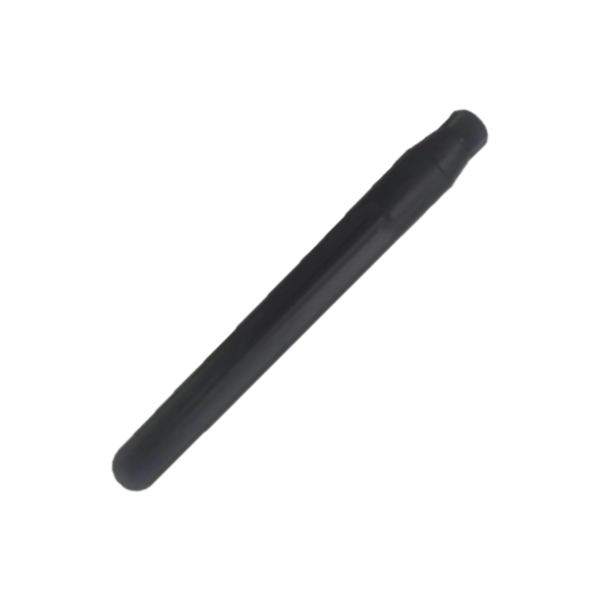

QUECTEL Y4IPR00A0AA - 검은색 막대형 LTE 안테나 외형
검은색 막대형 LTE 안테나 외형

커넥터 선택

모듈 커넥터부터
정하는 선택 순서

안테나를 고르기 전에 모듈의 안테나 커넥터 종류를 먼저 정합니다. 모듈이 I-PEX MHF1 단자라면 YM0003AA로 SMA 규격으로 변환한 뒤, 용도에 따라 위치 수신은 YEGT001BA를, LTE 통신은 Y4IPR00A0AA를 선택하세요.

MHF1 단자에 변환 케이블 체결

MHF1 플러그는 직각형이며 체결 부위가 작으므로 곧게 눌러 끼우고 반복 착탈은 피하세요. 반대쪽 SMA 잭은 패널 전면 너트 타입이어서 케이스 패널에 고정합니다.

안테나 적용

GNSS와 LTE
안테나 적용

GNSS와 LTE 안테나 설치

위치 수신용 GNSS 안테나는 하늘 쪽 시야가 열린 위치에, LTE 안테나는 금속 케이스 밖에 설치해야 수신이 확보됩니다. 두 안테나 사이에는 간격을 두고 배치하세요.

사양

YM0003AA 케이블과
안테나 3종 사양

항목사양
YM0003AA 품목I-PEX MHF1 to SMA 안테나 변환 케이블
YM0003AA 커넥터I-PEX MHF1 플러그(직각형) ↔ SMA 잭(암, 패널 전면 너트 타입)
YM0003AA 케이블 외경1.13 mm
YM0003AA 길이100 mm
YM0003AA 임피던스50 Ω
YM0003AA 최대 주파수 범위약 6 GHz
YM0003AA 색상검정색
YEGT001BA 품목L1 GNSS 힌지형 터미널 안테나, 패시브
YEGT001BA 커넥터SMA 수
YEGT001BA 크기50 mm × Ø10 mm
Y4IPR00A0AA 품목LTE 안테나, 주요 4G LTE 대역 지원, 3G · 2G · LPWA 대역 호환

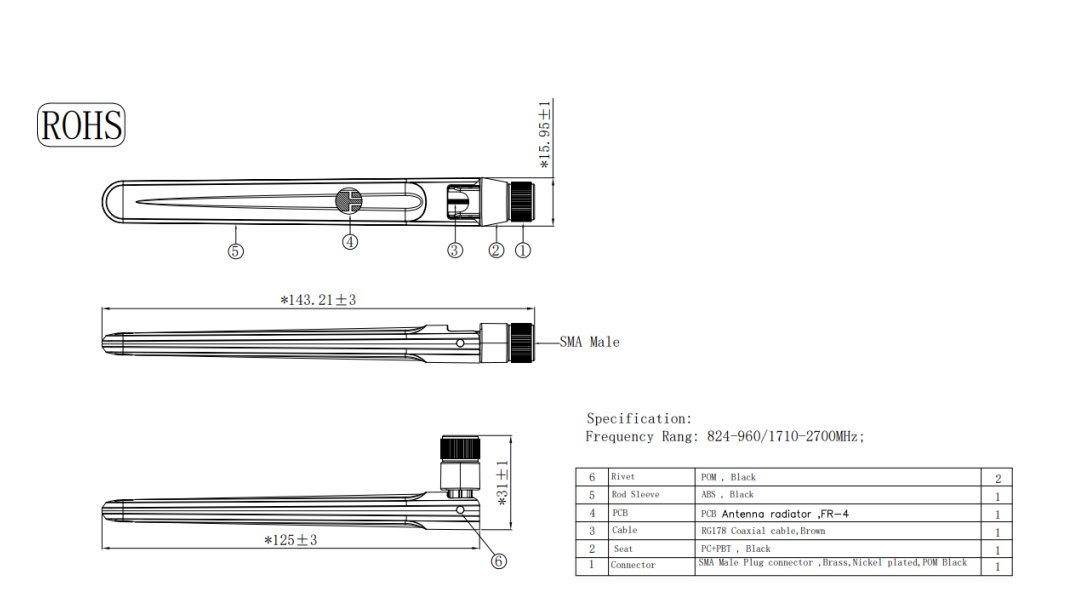

QUECTEL Y4IPR00A0AA - 안테나 외형과 각부 치수를 나타낸 도면
안테나 외형과 각부 치수를 나타낸 도면

활용 분야

무선 모듈 안테나가
필요한 현장

  • 차량·자산 추적 장치 — YEGT001BA로 GNSS 위치를 수신합니다.
  • 원격 계측·IoT 게이트웨이 — Y4IPR00A0AA로 LTE 통신 안테나를 구성합니다.
  • 안테나 위치 변경 — YM0003AA로 안테나를 장비 구조에 맞는 위치로 옮깁니다.
  • 커넥터가 다른 구성 — 모듈 MHF1 단자와 SMA 안테나를 연결합니다.

선택 가이드

용도별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
모듈 MHF1 단자와 SMA 안테나를 잇는다YM0003AAMHF1 to SMA, 길이 100 mm, 50 Ω.
GNSS 위치 수신이 필요하다YEGT001BAL1 GNSS, SMA 수, 50 mm × Ø10 mm.
LTE 통신 안테나가 필요하다Y4IPR00A0AA주요 4G LTE 대역, 3G·2G·LPWA 호환.

구성·옵션

품목과
커넥터 구성

  • YM0003AA — MHF1 ↔ SMA 변환 케이블.
  • YEGT001BA — GNSS 안테나, SMA 수 커넥터.
  • Y4IPR00A0AA — LTE 안테나, 모듈 커넥터에 맞춰 선택.
