Quectel BG770A-GL LTE Cat M1/NB-IoT 모듈

견적 받기

Quectel BG770A-GL은 LTE Cat M1·Cat NB1·NB2를 한 모듈에서 지원하는 14.9 × 12.9 × 1.9 mm LGA 패키지의 글로벌 LPWA 셀룰러 모듈(LTE Cat M1/NB-IoT, GNSS 내장)입니다. 무선 POS와 스마트 미터링, 자산 추적 기기 같은 소형 배터리 장치의 데이터 통신에 사용합니다.

PSM 상태 전류가 1.4 µA에 그치고 eDRX 40.96 s 슬립에서도 Cat M1 기준 0.06 mA로 낮아 배터리 교체 주기가 길어집니다. 완전 자동화 제조에 맞는 LGA 패키지라 대량 실장 라인에 그대로 투입할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

14.9 × 12.9 mm

LGA 초소형 패키지 크기

Cat M1 · NB1 · NB2

한 모듈에서 세 방식 지원

GPS · GLONASS

GNSS 위치 정보 내장

-35 ~ +75 °C

일반 동작 온도 범위

특징

작은 면적에 담은
LPWA 통신 기능

핵심 특징현장에서 달라지는 점
Cat M1·NB1·NB2 통합한 모듈이 세 방식을 지원하므로 설치 지역의 통신 환경에 맞춰 방식을 고르고 기판은 하나로 유지합니다.
MIPS 5150 통합 프로세서프로세서에 RAM과 플래시를 통합하고 내장 인터넷 프로토콜을 갖춰 호스트 MCU의 통신 처리 부담이 줄어듭니다.
PSM·eDRX 절전대기 구간 전류를 마이크로암페어 수준까지 낮춰 배터리 장치의 교체 주기를 늘립니다.
내장 보안 소자(ISE)하드웨어 보안 소자에 인증 정보를 보관하므로 소형 기기의 보안 설계 부담이 줄어듭니다.
DFOTA 원격 업데이트설치된 모듈의 펌웨어를 무선으로 갱신하므로 현장 회수 없이 기능을 보완합니다.
LGA 패키지와 참조 설계완전 자동화 제조에 맞는 패키지에 참조 설계와 평가 도구가 갖춰져 개발 기간이 짧아집니다.

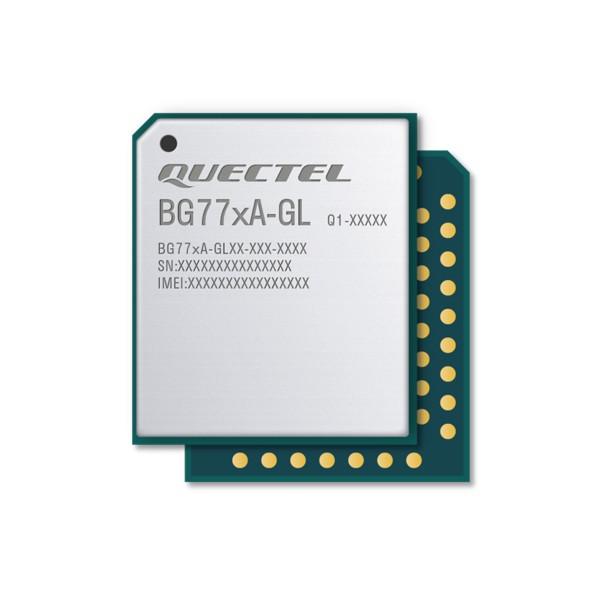

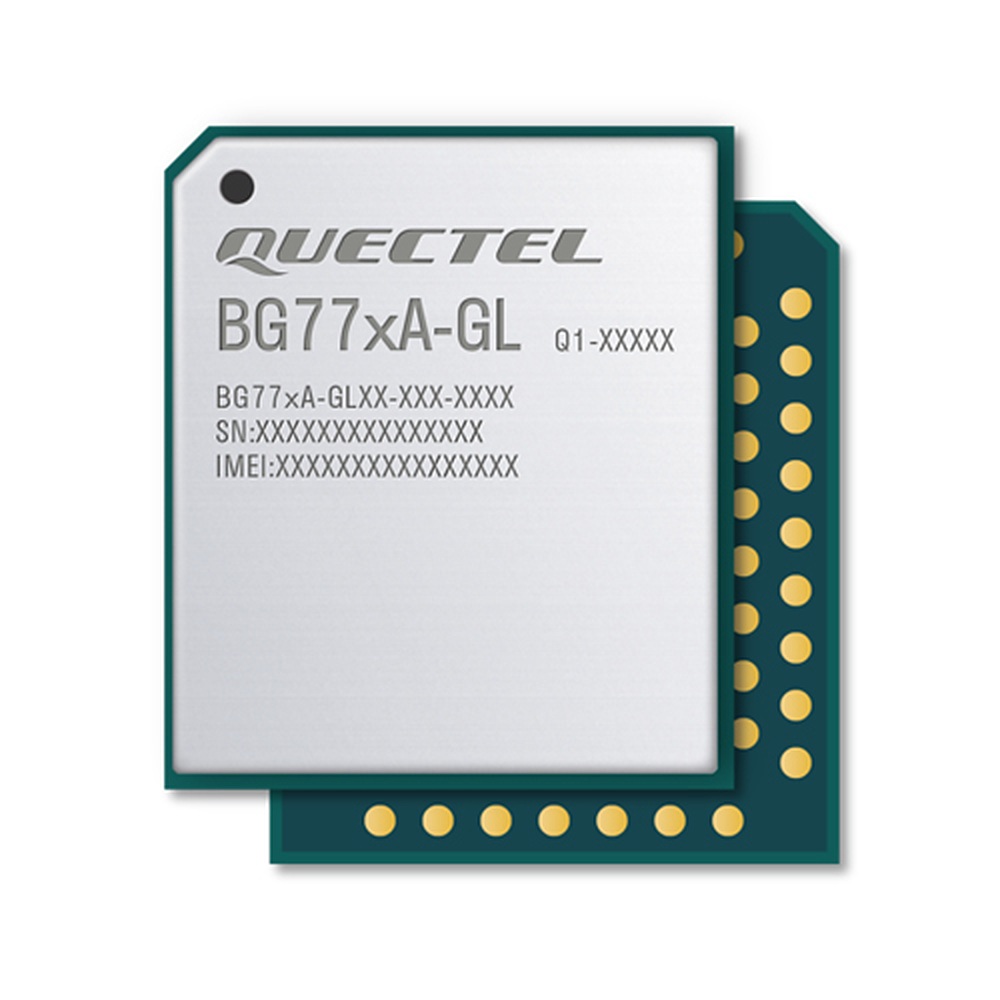

QUECTEL BG770A-GL - 쉴드 캔과 하단 단자가 보이는 셀룰러 모듈 상면
쉴드 캔과 하단 단자가 보이는 셀룰러 모듈 상면

절전 설계

배터리 장치를 위한
PSM·eDRX 전류

배터리 구동 기기의 수명은 대기 구간 전류가 좌우합니다. PSM 상태는 1.4 µA, 최저 소비는 45 µA이며 Cat M1 슬립 전류는 DRX 1.28 s에서 1.1 mA, eDRX 40.96 s에서 0.06 mA, eDRX 81.92 s에서 0.05 mA로 내려갑니다. Cat NB1은 각각 2.2 mA, 0.16 mA, 0.12 mA입니다.

  • 유휴 전류: Cat M1 16.5 mA(DRX 1.28 s)와 16.0 mA(eDRX 81.92 s), Cat NB1 17.0 mA와 16.0 mA입니다.
  • 송신 전류: Cat M1 192.7 mA, Cat NB1 184.3 mA이며 23 dBm 송신에 GNSS를 끈 조건입니다.
  • 전송 주기를 길게 잡고 eDRX 구간을 늘릴수록 평균 전류가 낮아지므로 배터리 용량은 슬립 시간 비율을 기준으로 계산합니다.

전류 측정 구성

평가 기판의 VBAT 라인에 전류계를 연결하고 PSM 진입 후 전류가 떨어지는 구간을 측정하면 설계한 배터리 용량으로 수명을 추정할 수 있습니다.

대역·전원 설계

지원 대역과
공급 전압 조건

LTE-FDD Cat M1은 B1·B2·B3·B4·B5·B8·B12·B13·B18·B19·B20·B25·B26·B27·B28·B66을, Cat NB1/NB2는 B1·B2·B3·B4·B5·B8·B12·B13·B17·B18·B19·B20·B25·B28·B66을 지원합니다. Cat M1 대역에 B1, B3, B5, B8은 포함되지만 B7은 포함되지 않으므로 사용 망의 대역과 반드시 대조하세요.

전원은 기저대역용 VBAT_BB 2.2–4.35 V와 RF용 VBAT_RF 3.1–4.2 V로 나뉘며 두 입력의 일반값은 모두 3.3 V입니다. 송신 순간 전류를 받는 VBAT_RF 라인에는 순간 부하를 감당하는 전원 회로를 설계하세요.

실장 기판 배치

모듈 주변에는 전원 입력부의 바이패스 커패시터와 안테나 급전선을 짧게 배치하며, 평가 기판의 배치를 참조 설계로 삼아 기판 면적을 줄입니다.

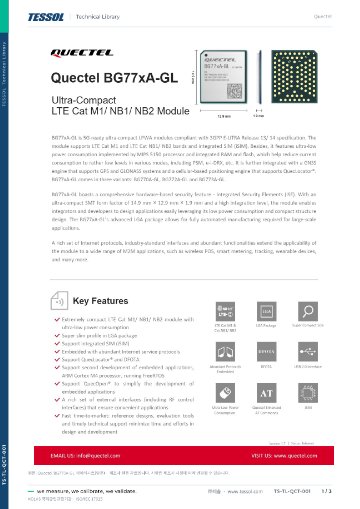

사양

Cat M1/NB-IoT
모듈 전체 사양

항목사양
통신 방식LTE Cat M1 / Cat NB1 / Cat NB2
LTE-FDD Cat M1 대역B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66
LTE Cat NB1 / NB2 대역B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B17 / B18 / B19 / B20 / B25 / B28 / B66
최대 속도Rel-13 Cat M1 300 kbps 다운 / 375 kbps 업 · Rel-13 Cat NB1 27.2 / 62.5 kbps · Rel-14 Cat M1 588 / 1119 kbps · Rel-14 Cat NB2 127 / 158 kbps
공급 전압VBAT_BB 2.2–4.35 V (일반 3.3 V) · VBAT_RF 3.1–4.2 V (일반 3.3 V)
동작 온도-35 ~ +75 °C · 확장 -40 ~ +85 °C
프로세서MIPS 5150, RAM · 플래시 통합
GNSSGPS, GLONASS
기능내장 RAM · 플래시, 내장 인터넷 프로토콜, DFOTA, 내장 보안 소자(ISE), 3GPP Rel-14
지역글로벌
크기14.9 × 12.9 × 1.9 mm
패키지LGA
절전 모드 전류PSM 1.4 µA, 최저 45 µA
슬립 전류Cat M1 1.1 mA (DRX 1.28 s), 0.06 mA (eDRX 40.96 s), 0.05 mA (eDRX 81.92 s) / Cat NB1 2.2 mA (DRX 1.28 s), 0.16 mA (eDRX 40.96 s), 0.12 mA (eDRX 81.92 s)
유휴 전류Cat M1 16.5 mA (DRX 1.28 s), 16.0 mA (eDRX 81.92 s) / Cat NB1 17.0 mA (DRX 1.28 s), 16.0 mA (eDRX 81.92 s)
동작 전류Cat M1 192.7 mA / Cat NB1 184.3 mA (23 dBm, GNSS 끔)
통신사유럽 Deutsche Telekom, 미국 AT&T
인증GCF (글로벌), CE (유럽), PTCRB (북미), FCC (미국), IC (캐나다), JATE/TELEC (일본), RCM (호주·뉴질랜드), ICASA (남아공)
환경 규제RoHS

활용 분야

소형 배터리 기기의
셀룰러 통신

  • 무선 POS — 결제 단말의 데이터 통신 경로를 소형 모듈 하나로 구성합니다.
  • 스마트 미터링 — 검침 데이터를 주기적으로 전송하고 대기 구간에는 PSM으로 전류를 낮춥니다.
  • 자산·차량 추적 — 내장 GNSS의 위치를 셀룰러로 보고합니다.
  • 웨어러블·소형 센서 — 14.9 × 12.9 mm 크기로 기판 면적이 작은 기기에 실장합니다.

선택 가이드

실장 방식별
모듈 선택

이럴 때 (현장 조건)권장 모델선택 이유
모듈 자체를 기판에 실장할 때Quectel BG770A-GLLGA 패키지로 자동화 라인에 실장합니다.
XBee 소켓에 바로 꽂는 보드가 필요할 때테솔 TSCM-LM같은 계열 모듈을 XBee 20핀 보드에 올려 전원·통신 핀이 호환됩니다.
XBee 3 방식의 셀룰러 모뎀이 필요할 때Digi XBee 3 글로벌 셀룰러 모뎀XBee 소켓 규격에 GNSS·BLE·MicroPython을 내장합니다.
