Digi XBee RR은 XBee3에 의존하는 설계를 사소한 변경만으로 교체할 수 있게 만든 Digi의 새 XBee 제품군입니다.

Digi XBee RR은 제품 설계에서 XBee3에 의존하는 OEM, 개발자, 시스템 통합자의 즉각적인 요구를 지원하려고 만든 Digi의 새 XBee 제품군입니다. 이 글은 Digi International의 Senior Product Manager Quinn Jones가 2022년 11월 18일에 쓴 글을 정리한 것으로, XBee RR의 특징과 XBee3와의 기능 차이, 마이그레이션 도구, 재설계 지원 서비스를 다룹니다.

배경에는 팬데믹 기간에 생긴 공급망 문제가 있습니다. 상황이 나아지고 있지만 칩과 구성 부품의 긴 리드 타임 때문에 많은 제조업체, OEM, 개발자가 여전히 어려움을 겪고 있습니다. 디자인을 완성하지 못하면 계획, 예측, 고객 만족도, 수익에 영향이 생깁니다. Digi는 기존 XBee3 장치와 호환되는 새 XBee 제품군을 내놓았습니다.

Digi XBee RR 소개 글의 첫 사진입니다.

개요

XBee RR은 XBee3와 호환되는 제품군

Digi XBee RR은 기존 Digi XBee 설계와 호환되며, 사소한 변경만으로 교체할 수 있습니다. 현재 대량 배송이 가능합니다.

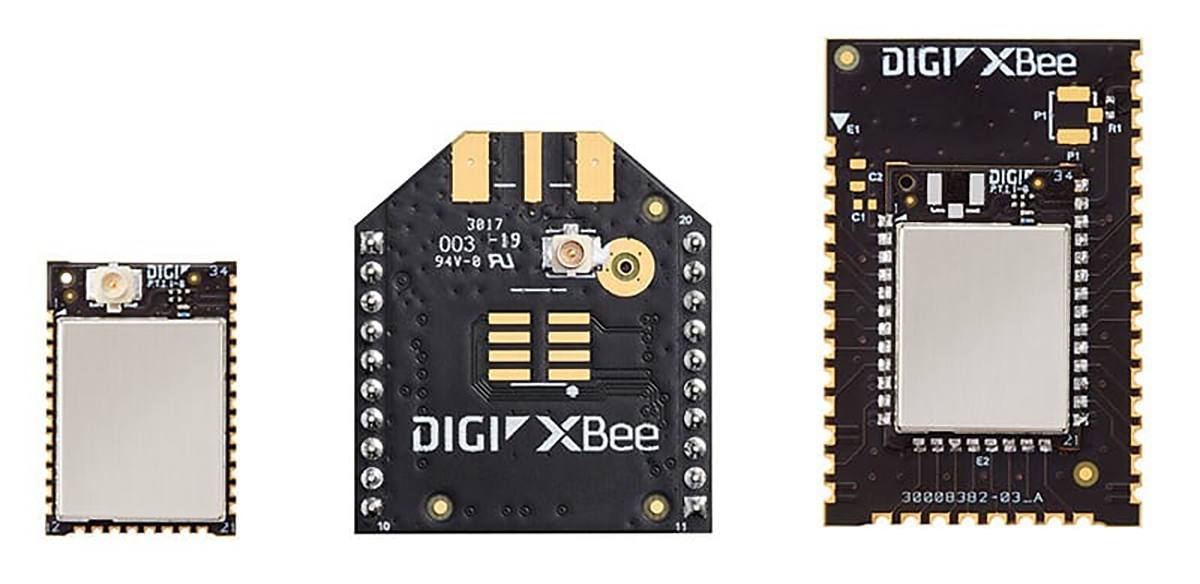

Digi XBee RR 모듈 이미지입니다.

Digi XBee 에코시스템의 다른 XBee 시리즈 모듈은 여전히 단종 상태가 아닙니다. 가용성이 허용하는 한 해당 모듈도 계속 배송합니다.

XBee RR은 세 가지 도구와 연동됩니다. Digi 게이트웨이, 로컬 프로비저닝과 테스트를 위한 Digi XCTU, 게이트웨이로 네트워크 전체를 보고 원격 관리하는 Digi Remote Manager입니다. XBee RR과 XBee3 모듈의 DigiMesh 또는 Zigbee 메시 네트워킹 기능이 필요하면, 게이트웨이로 메시 네트워크를 클라우드에 연결하기 위해 이 연동이 필요합니다.

클라우드 기반 Digi Remote Manager는 어플리케이션 추적과 비즈니스 인텔리전스를 위해 Amazon의 AWS, Microsoft Azure 같은 클라우드 서비스와 쉽게 연동됩니다. XBee RR은 어플리케이션의 신속한 개발, 테스트, 배포를 위한 사이트 조사 도구, 네트워크 연결 평가 도구, 개발자 도구를 포함한 Digi XBee 도구와도 통합됩니다.

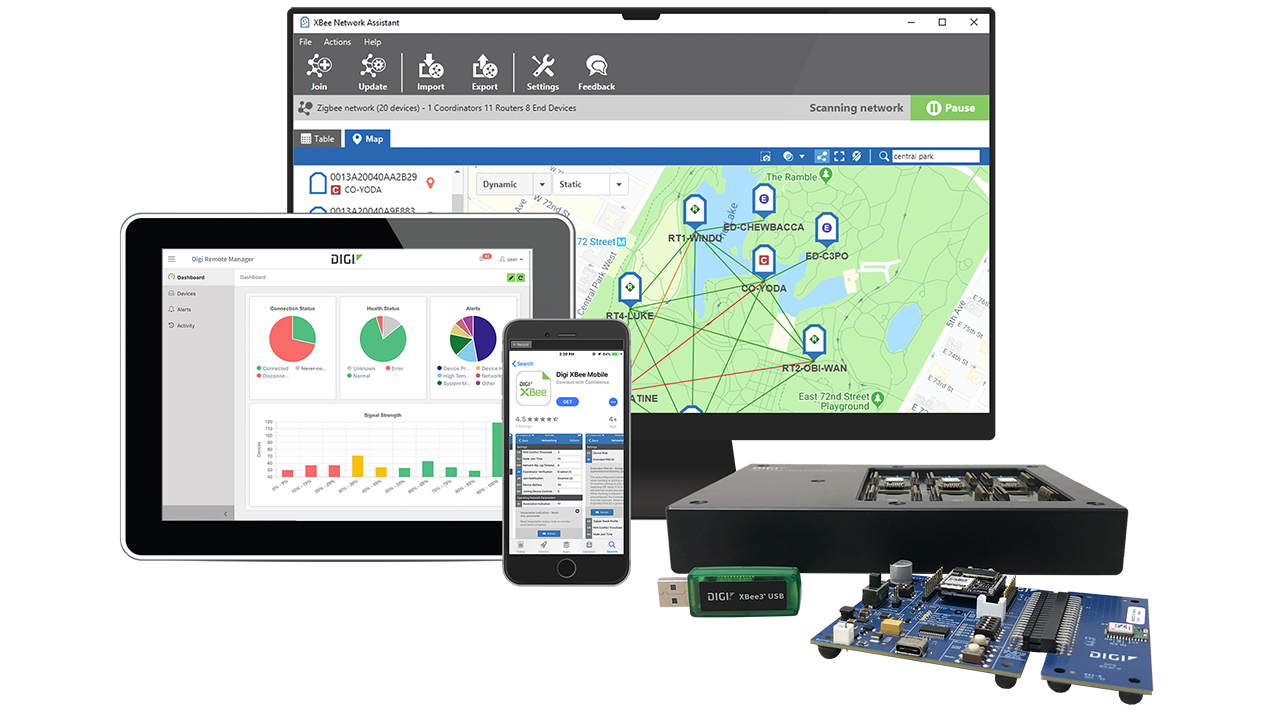

Digi XBee RR과 연동되는 Digi 도구 구성입니다.

지원 범위

2.4GHz 대역과 세 가지 폼 팩터

Digi XBee RR은 2.4GHz 대역에서 사용합니다. XBee3와 같이 스루홀(TH), 표면 실장(SMT), 마이크로 실장(MMT) 폼 팩터가 있습니다. Zigbee, 802.15.4, Digi 자체 DigiMesh 프로토콜로 메시 네트워킹을 지원합니다.

오늘날 가장 인기 있는 크기이며, 가장 작은 마이크로 마운트 폼 팩터도 바로 사용할 수 있습니다.

게이트웨이

권장 게이트웨이는 Digi IX15

Digi XBee RR은 XBee 게이트웨이이자 셀룰러 라우터인 Digi IX15와 호환됩니다. Digi IX15로 메시 네트워크를 구축하고, 이더넷으로 인터넷에 연결하며, 셀룰러로 메시 네트워크를 연결할 수 있습니다. IX15는 현재 사용 가능하며 배송됩니다.

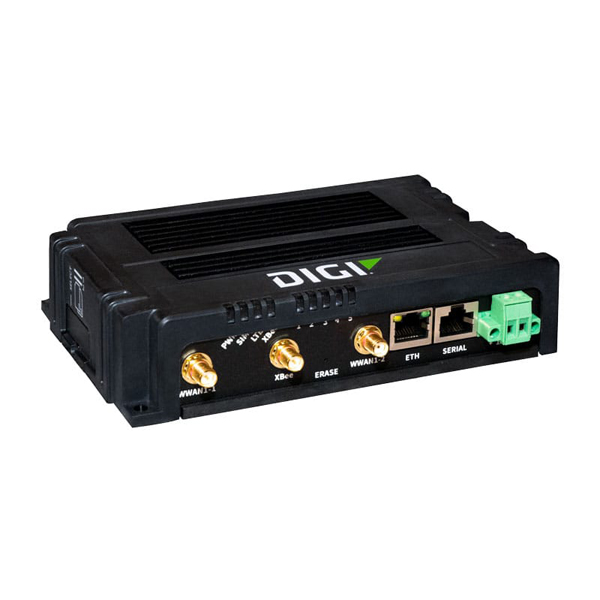

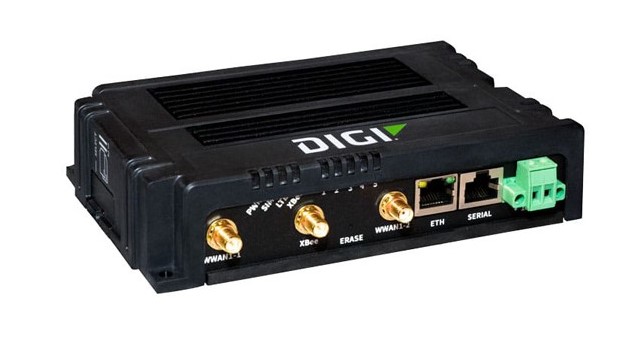

Digi IX15 IoT 게이트웨이/셀룰러 라우터입니다.

차이점

XBee3와 다른 기능 네 가지

XBee3에서 XBee RR로 마이그레이션을 계획할 때는 MicroPython, Bluetooth, GPIO, 펌웨어의 차이를 먼저 확인하세요.

항목	XBee RR의 차이
MicroPython	포함되어 있지 않음
Bluetooth	약간 다른 Bluetooth 기능
GPIO	DIO10(PWM0/RSSI 표시기)과 DIO11(PWM1) 라인 사용 불가, 아날로그 입력 기준 전압이 XBee3와 다름
펌웨어	XBee RR용과 XBee3용을 따로 제공

MicroPython. XBee3와 XBee RR의 주요 차이점 중 하나입니다. XBee RR에 적용할 수 있는지는 MicroPython이 요구 사항인지에 따라 달라집니다.

Bluetooth. XBee RR에는 기본 Bluetooth 기능이 있어 XBee 모바일 앱이나 자체 개발 모바일 앱으로 장치를 구성하고 준비할 수 있습니다. 사용자 데이터 릴레이 프레임도 사용할 수 있습니다. 다만 MicroPython으로 Bluetooth를 제어하거나 Bluetooth에서 비커닝을 사용한다면 XBee RR로 옮길 때 해결 방법이 필요합니다. 웨이크업 시 Bluetooth로 핸드헬드 장치에서 XBee 모듈을 구성하는 팀은 지금처럼 모듈의 설정과 매개 변수를 구성할 수 있습니다.

GPIO. DIO10(PWM0/RSSI 표시기)과 DIO11(PWM1) 라인은 XBee RR RF 모듈에서 사용할 수 없습니다. 또 아날로그 입력의 기준 전압이 XBee RR과 XBee3에서 다릅니다. ADC 판독값에서 단자 전압으로 쓸 수 있는 값은 아래 표를 참조하세요.

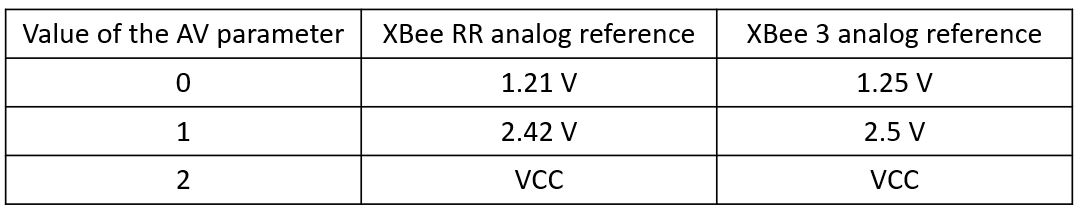

XBee RR과 XBee3의 아날로그 입력 기준 전압 차이를 보여 주는 표입니다.

펌웨어. 펌웨어 이미지가 XBee RR에서 다르므로, XBee RR과 XBee3 모듈에 하나의 펌웨어 이미지를 함께 쓰지 마세요. 펌웨어는 두 모듈에 각각 따로 제공되며, 모듈에서 OTA 펌웨어 업데이트를 계속 수행할 수 있습니다.

도구

계속 쓰는 관리·마이그레이션 도구

XBee RR로 마이그레이션할 때도 XCTU, XBee 멀티 프로그래머, Digi Remote Manager를 그대로 사용합니다.

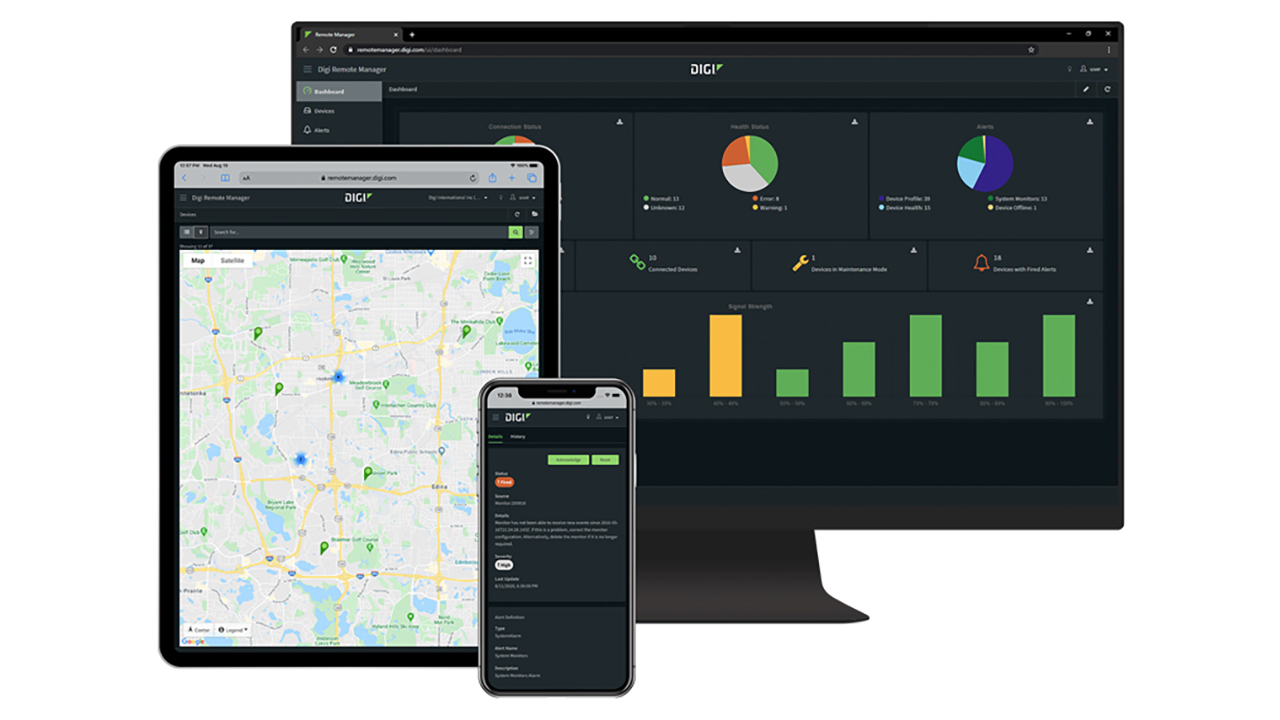

관리 및 마이그레이션 도구 소개 이미지입니다.

XCTU

Digi XCTU는 XBee RR과 XBee3 모두에서 동일하게 작동합니다. XCTU로 모듈을 구성하고, 네트워크의 PC와 원격 장치에 연결된 모듈의 펌웨어를 업데이트할 수 있습니다. RF 링크의 연결 품질을 포함한 장치 네트워크의 그래픽 보기를 제공하고, API 통신을 테스트하고 분석하며, 개발 단계와 사이트 조사에서 범위 테스트를 수행하는 여러 도구가 함께 들어 있습니다.

XBee 멀티 프로그래머

Digi XBee 멀티 프로그래머는 XBee RR 모듈에서도 동일하게 작동하며, XBee3에서 XBee RR로 옮기는 사용자에게 유용합니다. 한 번에 최대 6개의 모듈을 동시에 프로그래밍할 수 있고, 그 이상은 멀티 프로그래머를 추가로 연결하면 됩니다. 통과/실패 상태를 표시하는 그래픽 인터페이스가 있으며, 품질 기록에 필요한 데이터를 내보낼 수 있습니다.

현재 설정된 프로토콜에서 다른 프로토콜로 XBee RR 버전을 업데이트할 수 있습니다. 예를 들어 Zigbee로 설정된 모듈을 802.15.4 또는 DigiMesh로 바꾸려면 멀티 프로그래머로 쉽고 빠르게 처리합니다.
MMT, SMT, TH 폼 팩터마다 교환 가능한 헤더 보드가 있습니다.
XBee RR을 사용하기 전에 모듈에 저장하거나 추가할 설정 또는 구성이 있으면 멀티 프로그래머로 적용할 수 있습니다.

Digi Remote Manager

Digi Remote Manager는 분산 네트워크를 구축하는 고객의 핵심 구성 요소로, XBee 모듈에서 게이트웨이로 장치와 클라우드 사이의 연결을 만듭니다. 사무실이나 컨트롤 룸에서 현장 상황을 원격으로 모니터링하고, 사전 설정된 구성과 비교해 장치의 보안 위반 등을 감시하며, 자동화된 업데이트를 적용하고, 보고서를 실행할 수 있습니다.

재설계 지원

Digi WDS의 신속한 재설계 서비스

마이그레이션에 숙련된 엔지니어링과 RF 지원이 필요하면 Digi Wireless Design Services(WDS)가 지원합니다. 먼저 Digi XBee RR 마이그레이션 가이드에서 XBee3에서 XBee RR로 옮길 때 거칠 단계를 확인하세요.

영상 보기 Digi Wireless Design Services를 소개하는 영상입니다.

WDS 팀은 프로토타이핑, 설계, 테스트, 인증, 설계 복구, 제조 준비 프로세스에 풍부한 경험이 있습니다. 가능한 한 짧은 시간 안에 XBee RR로 마이그레이션하고 제품 배송을 시작하도록 돕습니다. 지원 항목은 다음과 같습니다.

하드웨어/소프트웨어 수정: XBee RR을 통합하려면 제품 설계 변경이 필요할 수 있습니다. 작업할 엔지니어링 직원이 없으면 WDS에 맡겨 프로젝트를 마치고 생산에 빠르게 복귀할 수 있습니다.
MicroPython 해결 방법: MicroPython이 필요하면 Digi WDS와 협력해 필요한 기능의 해결 방법을 찾고 구현할 수 있습니다.
EMI 테스트: Digi WDS는 다년간의 경험과 필요한 테스트 장비를 갖춘 실험실이 있고, 안테나 배치와 RF 통합의 모범 사례를 보드 설계에 적용하도록 노력합니다. 설계가 통과하도록 필요한 권장 사항을 만들기 위해 테스트할 수 있습니다.
재인증: 새 XBee RR 모듈로 옮기는 모든 제품은 변경된 FCC ID를 나타내기 위해 재인증을 받아야 합니다. XBee RR에는 XBee3와 다른 새 FCC ID가 있습니다. 서류상의 변경(허용되는 변경)일 수도 있지만 의도하지 않은 EMI 테스트가 포함될 수도 있습니다. WDS는 필요한 요구 사항과 작업을 분석하고 안내하거나 작업을 수행할 수 있습니다.
시장 확장을 위한 인증: FCC 인증으로 북미 지역에 제품을 배포했고 새 모듈로 다른 지역까지 넓히려면 Digi WDS가 도울 수 있습니다. WDS 팀은 전 세계 배포 인증 경험이 많아 추가 지역의 인증 절차를 안내합니다.
구성 요소 소싱 지원: Digi WDS는 재설계를 지원하고 관련 부품을 소싱하는 원스톱 창구가 될 수 있습니다.
전력 관리를 위한 설계: 필요한 전력은 모듈, 사용 환경, 어플리케이션에 따라 매우 다양합니다. 예를 들어 Digi XBee RR은 특정 모드에서 XBee3보다 더 많은 전력이 필요합니다. Digi WDS는 배터리 제조업체와 직접 협력해 가장 에너지 효율적인 배터리를 소싱하고 성능을 최적화하는 조정을 수행할 전문 지식이 있습니다.

Digi XBee RR은 XBee3와 호환됩니까?
네, 기존 Digi XBee 설계와 호환되며 사소한 변경만으로 교체할 수 있습니다. 다만 MicroPython 미포함, Bluetooth 기능, GPIO, 펌웨어에 차이가 있어 마이그레이션 전에 확인해야 합니다.
Digi XBee RR에서 MicroPython을 사용할 수 있습니까?
아닙니다. MicroPython은 XBee RR에 포함되어 있지 않습니다. MicroPython이 필요하면 Digi WDS와 협력해 필요한 기능의 해결 방법을 찾고 구현할 수 있습니다.
Digi XBee RR에 권장하는 게이트웨이는 무엇입니까?
Digi IX15입니다. XBee 게이트웨이이자 셀룰러 라우터로, 메시 네트워크를 구축하고 이더넷으로 인터넷에, 셀룰러로 메시 네트워크에 연결할 수 있습니다.
XBee RR과 XBee3 모듈에 같은 펌웨어를 써도 됩니까?
아닙니다. 펌웨어 이미지가 달라 두 모듈에 하나의 이미지를 함께 쓰면 안 됩니다. 펌웨어는 각각 따로 제공되며 OTA 펌웨어 업데이트도 계속 수행할 수 있습니다.
