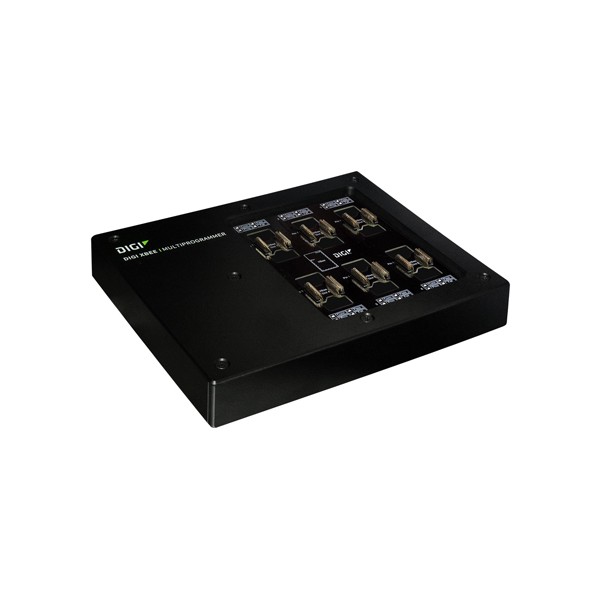

XBEE-MP-MCRO Digi 멀티 프로그래머블 인터페이스 - MMT 타입

MODEL
XBEE-MP-MCRO
브랜드
DIGI

마이크로 XBee 6개를⁣ 무인으로 기록하는 장비

Digi XBEE-MP-MCRO XBee 다중 프로그래머 마이크로 타입

견적 받기

Digi 한국 독점 공급 파트너

Digi XBEE-MP-MCRO는 마이크로(MMT) 형태의 XBee 모듈 최대 6개에 펌웨어, 프로필, MicroPython을 기록하는 다중 프로그래머(Multi Programmer)입니다. 세션을 시작하면 작업자가 자리를 비워도 프로그래밍이 이어집니다.

마이크로 형태 모듈의 설정을 통일해 출하하려는 생산 준비 단계에 적합합니다. (주)테솔이 국내에 공식 공급합니다.

최대 6개

동시 프로그래밍 모듈

MMT

마이크로 헤더 보드

USB Type C

PC 연결

9 – 12 VDC

전원 입력

작업 흐름

XBEE-MP-MCRO의⁣ 프로필 불러오기와 세션

XCTU에서 저장한 XPRO 프로필을 Windows용 XBee Multi Programmer 애플리케이션이 불러오고, 소켓의 마이크로 모듈에 같은 내용을 기록합니다. 끝난 세션의 로그는 파일로 내보내거나 데이터베이스에 남깁니다.

단계내용
프로필XCTU Profile Editor에서 Create로 만들어 XPRO 파일로 저장
전원·연결9 VDC 또는 12 VDC, 1.5 A 이상 전원을 먼저 연결하고 빨간 LED 확인 후 USB-C로 PC 연결
세션 시작Open으로 프로필을 불러오고 Start session 선택
모듈 교체끝난 모듈은 세션을 멈추지 않고 교체
마무리Finish session 후 세션 보고서 저장

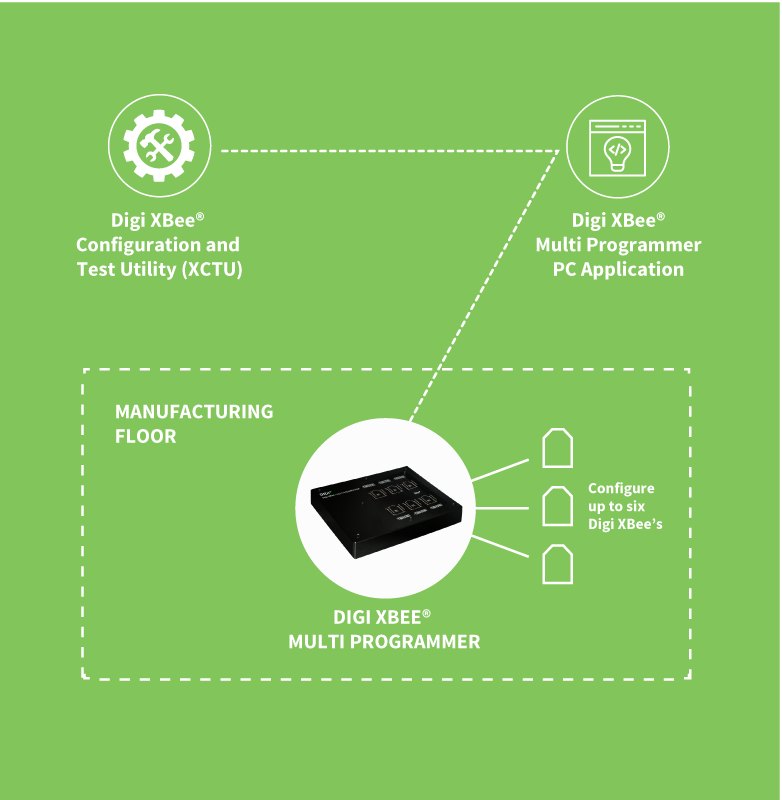

DIGI XBEE-MP-MCRO - 제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도
제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도

사양

XBEE-MP-MCRO 본체 사양

항목내용
품번XBEE-MP-MCRO
모듈 형태마이크로(MMT)
소켓XBee 소켓 6개, 소켓별 전용 시리얼 인터페이스
전원9 – 12 VDC, 최소 1.5 A
동작 환경0 – 50 °C, 습도 5 – 60 %(비응축)
크기20.32 x 17.51 x 3.81 cm
무게0.91 kg
운영체제Windows

전원 어댑터와 헤더 보드 분리 도구가 함께 들어 있으며, 다른 형태용 헤더 보드는 별도입니다.

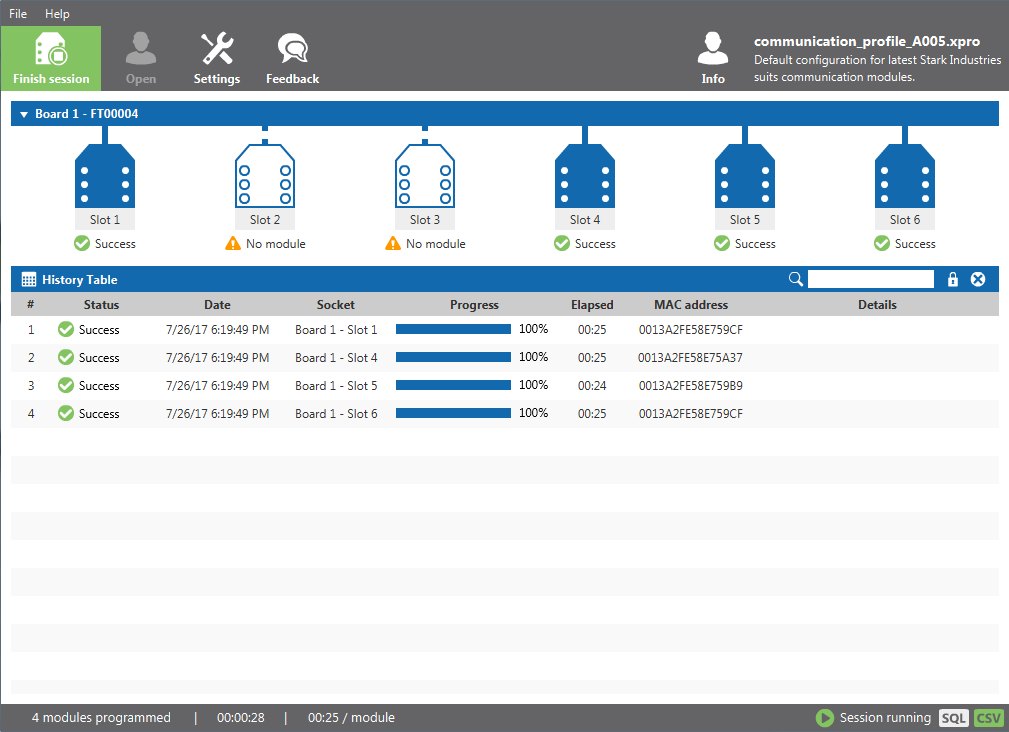

DIGI XBEE-MP-MCRO - 프로그래머 PC 프로그램의 모듈 설정 진행 화면
프로그래머 PC 프로그램의 모듈 설정 진행 화면

지원 모듈

마이크로 형태에서⁣ 다루는 XBee 제품군

Multi Programmer 지원 제품은 XBee3 Zigbee·DigiMesh·802.15.4, XBee3 Cellular, XBee S2C, XBee SX, XBee 900HP 등이며, XBEE-MP-MCRO는 이 가운데 마이크로(MMT) 형태 모듈을 프로그래밍합니다.

활용 분야

마이크로 모듈 기록이⁣ 필요한 현장

  • 마이크로 형태 XBee를 실장하는 장비의 출하 전 설정
  • 같은 프로필로 여러 모듈의 설정 편차를 없애는 작업
  • 펌웨어와 MicroPython을 여러 모듈에 한꺼번에 변경
