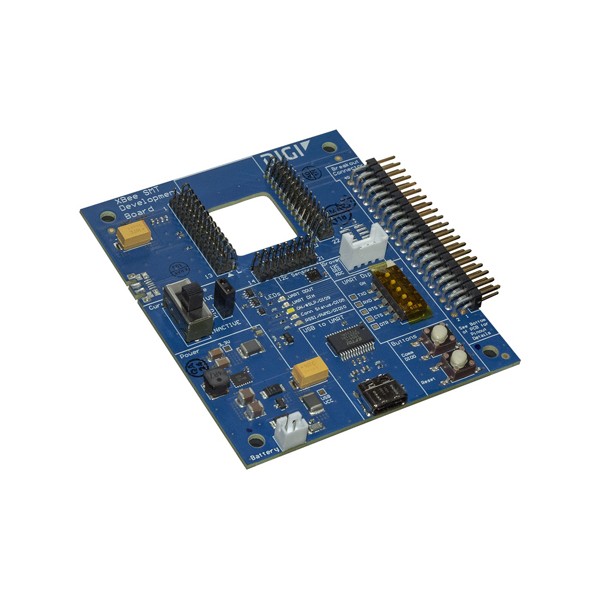

Digi XBIB-C-SMT는 표면 실장(SMT) 소켓에 XBee 3 모듈을 꽂아 평가하는 USB-C 개발 보드(XBee 3 Development Board)입니다. 전류 측정 스위치와 P10 점퍼가 있어 SMT 모듈의 소비 전류를 보드 위에서 읽을 수 있습니다.
PC 연결은 USB-C 한 가닥이면 되고, 센서 시험용 HDC1080과 Grove 커넥터가 같은 보드에 있습니다. 모듈은 별매이며 (주)테솔이 국내에 공식 공급합니다.
전류 측정
SMT 모듈 소비 전류를 스위치로 전환해 읽기
Current Measure 스위치가 활성이면 XBee VCC가 3.3 V 라인에서 분리되며, 점퍼 P10에 전류계를 연결하면 모듈 전류를 읽습니다. 비활성 상태에서는 전류가 XBee VCC로 곧바로 흐르므로 평소 시험과 측정을 스위치 하나로 오갈 수 있습니다.
전원은 USB-C가 PC에 연결되면 USB-C가 우선하고, 배터리 커넥터는 2 – 5 V 입력에 양극이 왼쪽입니다.
소켓·신호

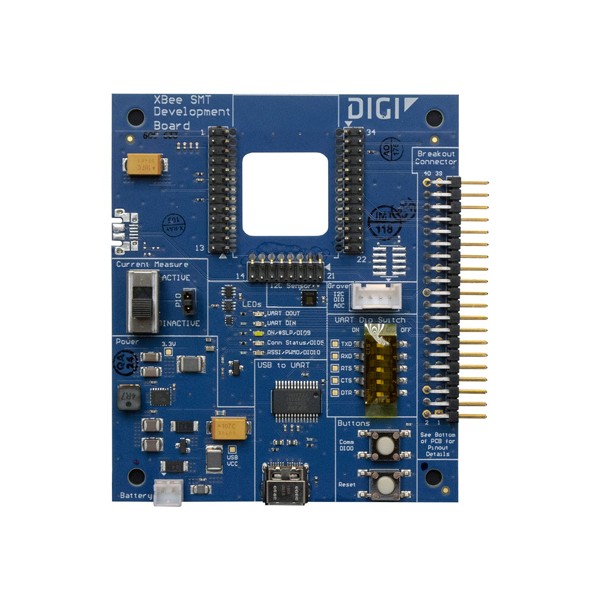

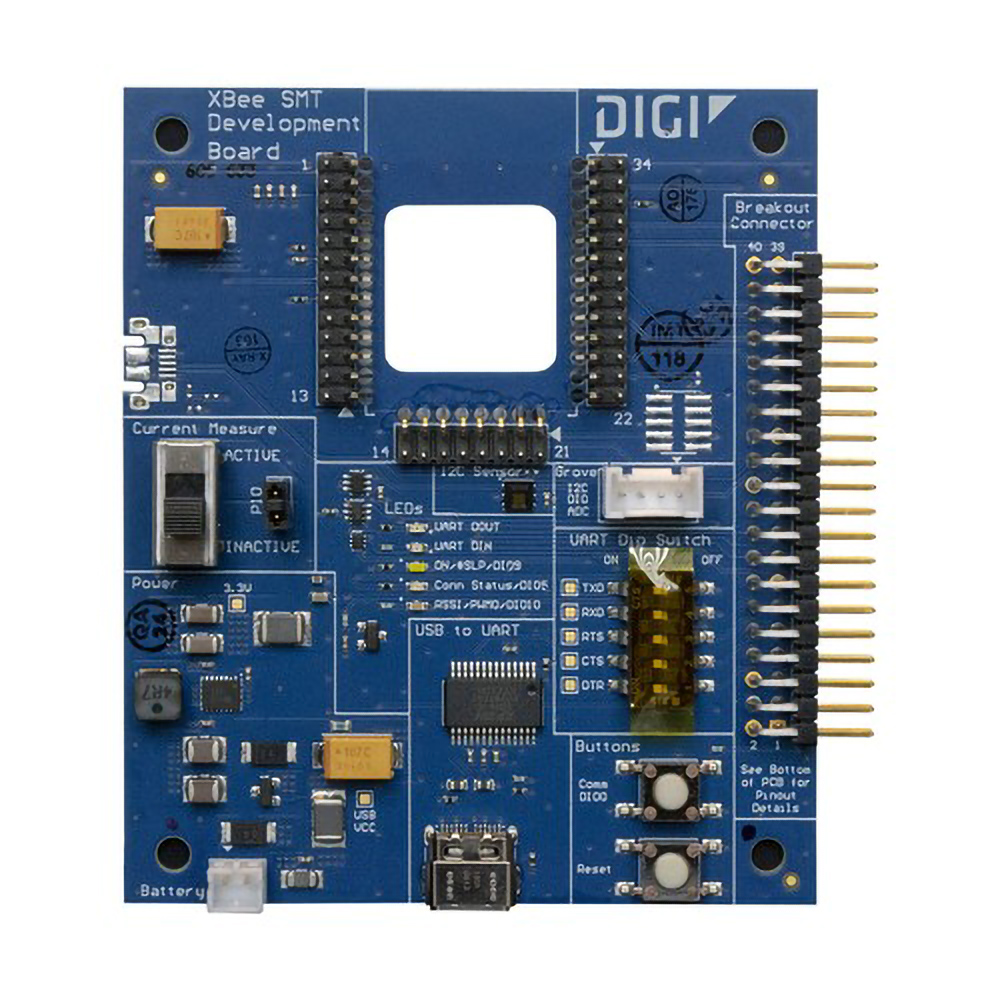

XBIB-C-SMT 소켓과 UART·LED 구성
XBIB-C-SMT는 표면 실장 XBee 3 전용 소켓 모델입니다. UART DIP 스위치를 오른쪽으로 밀면 UART 선이 USB-UART 변환 칩에서 분리됩니다.

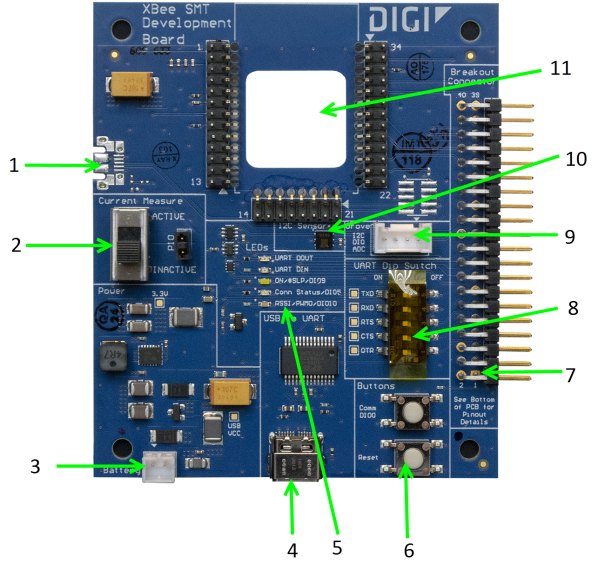

- LED 5종: UART DOUT 빨강, UART DIN 초록, ON/SLP/DIO9 흰색, 연결 상태/DIO5 파랑, RSSI/PWM0/DIO10 노랑
- 버튼 2종: Comm DIO0는 누르면 10 Ω을 거쳐 GND에 연결되고, RESET은 누르면 RESET이 GND에 연결됩니다.
- Grove 커넥터: 1번 I2C_CLK/DIO1, 2번 I2C_SDA/DIO11, 3번 VCC, 4번 GND


사용 방법
XBIB-C-SMT 연결과 XBee Studio 설정
| 순서 | 할 일 |
|---|---|
| 1 | 전원을 끈 채로 SMT XBee 3 모듈을 소켓에 꽂습니다. |
| 2 | USB-C 케이블을 PC에 연결하세요. |
| 3 | XCTU 또는 XBee Studio가 모듈을 찾으면 추가한 뒤 설정을 읽습니다. |
| 4 | 전류를 읽을 때는 Current Measure 스위치를 활성으로 두고 P10 양단에 전류계를 연결합니다. |
| 5 | 측정이 끝나면 스위치를 비활성으로 돌려 보드의 3.3 V가 모듈로 다시 들어가게 하세요. |
사양
XBIB-C-SMT 모델 사양
| 항목 | 사양 |
|---|---|
| 설명 | Development board - XBee 3, USB-C, surface-mount socket (XBee 모듈 별매) |
| XBee 소켓 | 표면 실장(SMT) 소켓 |
| USB-UART | USB-C를 UART 변환 칩에 연결해 XBee로 UART 5선을 보냅니다. |
| 온습도 센서 | Texas Instruments HDC1080, I2C |
| 확장 헤더 | 40핀 브레이크아웃 커넥터, 핀 기능은 보드 하단 실크에 표시 |
| 참고 | I2C 센서와 Grove는 I2C를 지원하는 XBee 모듈에서 사용합니다. |
활용 분야
SMT 모듈의 평가와 배터리 기기 검토
- 표면 실장 XBee 3 평가 — 양산 전에 모듈 기능을 보드에서 확인합니다.
- 배터리 기기 설계 — 상태별 소비 전류를 읽어 배터리 용량 산정에 사용합니다.

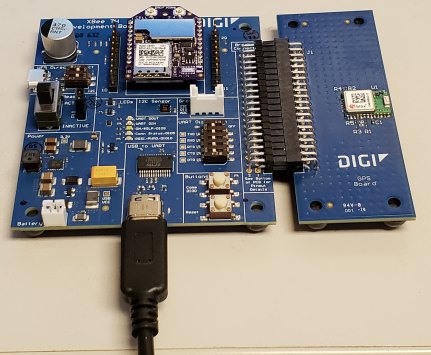

- 위치 기능 시제품 — 40핀 헤더에 XBIB-C-GPS 확장 보드를 장착합니다.

같은 계열
XBIB-C-SMT와 같은 계열 소켓 모델
- XBIB-CU-TH — 스루홀(TH) 소켓 모델, 20핀 테스트 포인트와 보조 USB, I2C DIP 스위치 포함
- XBIB-C-MMT — 마이크로 소켓 모델, 마이크로 형태 XBee 3용
관련 제품
XBIB-C-SMT와 함께 쓰는 XBee 인터페이스 보드
- Digi XBIB-C-GPS XBee GPS 확장 보드
- Digi XBIB-U XBee USB 인터페이스 보드
- (주)테솔 XBTB-UC XBee USB C타입 인터페이스 보드 (TH 전용)
XBIB-C-SMT는 어떤 모듈 형태에 맞습니까?
표면 실장(SMT) XBee 3 모듈에 맞습니다. 스루홀은 XBIB-CU-TH, 마이크로는 XBIB-C-MMT를 선택합니다.
XBIB-C-SMT에 GPS를 추가할 수 있습니까?
40핀 확장 헤더에 XBIB-C-GPS 확장 보드를 장착해 추가합니다. XBee 모듈과 XBIB-C-SMT는 각각 별도로 준비해야 합니다.
XBIB-C-SMT로 소비 전류를 어떻게 읽습니까?
Current Measure 스위치를 활성으로 하고 점퍼 P10에 전류계를 연결합니다. 스위치가 비활성이면 전류가 모듈로 그대로 흐릅니다.
XBIB-C-SMT에는 XBee 3가 아닌 Series 1·2 모듈을 꽂을 수 있습니까?
XBIB-C는 XBee 3용 개발 보드입니다. Series 1·2 XBee를 USB로 연결하려면 Digi XBIB-U를 검토하세요.

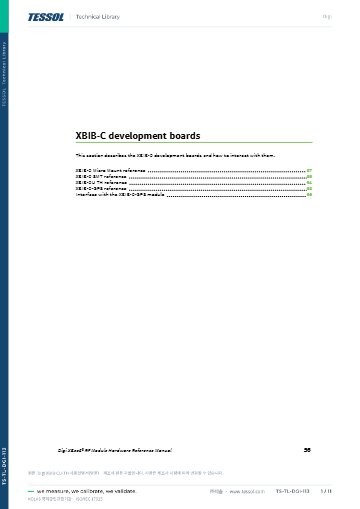

제품 자료
FAQ 자주묻는 질문
-
XBIB-C-SMT는 어떤 모듈 형태에 맞습니까?
표면 실장(SMT) XBee 3 모듈에 맞습니다. 스루홀은 XBIB-CU-TH, 마이크로는 XBIB-C-MMT를 선택합니다.
-
XBIB-C-SMT에 GPS를 추가할 수 있습니까?
40핀 확장 헤더에 XBIB-C-GPS 확장 보드를 장착해 추가합니다. XBee 모듈과 XBIB-C-SMT는 각각 별도로 준비해야 합니다.
-
XBIB-C-SMT로 소비 전류를 어떻게 읽습니까?
Current Measure 스위치를 활성으로 하고 점퍼 P10에 전류계를 연결합니다. 스위치가 비활성이면 전류가 모듈로 그대로 흐릅니다.
-
XBIB-C-SMT에는 XBee 3가 아닌 Series 1·2 모듈을 꽂을 수 있습니까?
XBIB-C는 XBee 3용 개발 보드입니다. Series 1·2 XBee를 USB로 연결하려면 Digi XBIB-U를 검토하세요.
