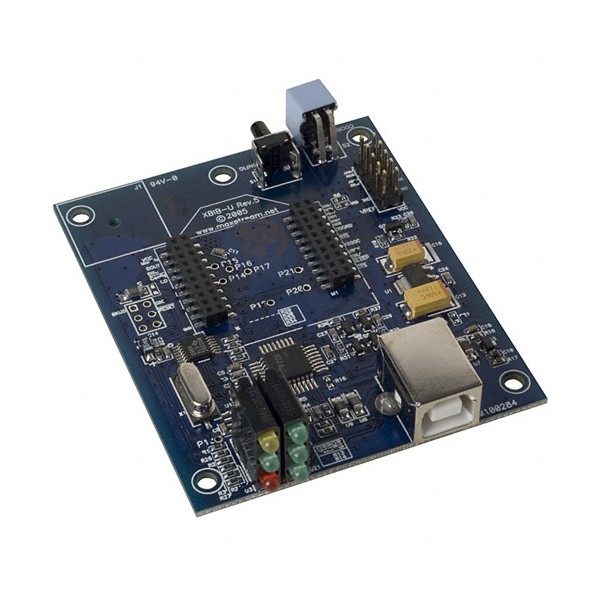

XBee, XBee Pro 전용 USB 인터페이스 보드

XBee, XBee Pro 전용 USB 인터페이스 보드

MODEL
XBIB-U
브랜드
DIGI
제품문의 구매하기

USB 케이블 하나로 XBee를
설정하는 인터페이스 보드

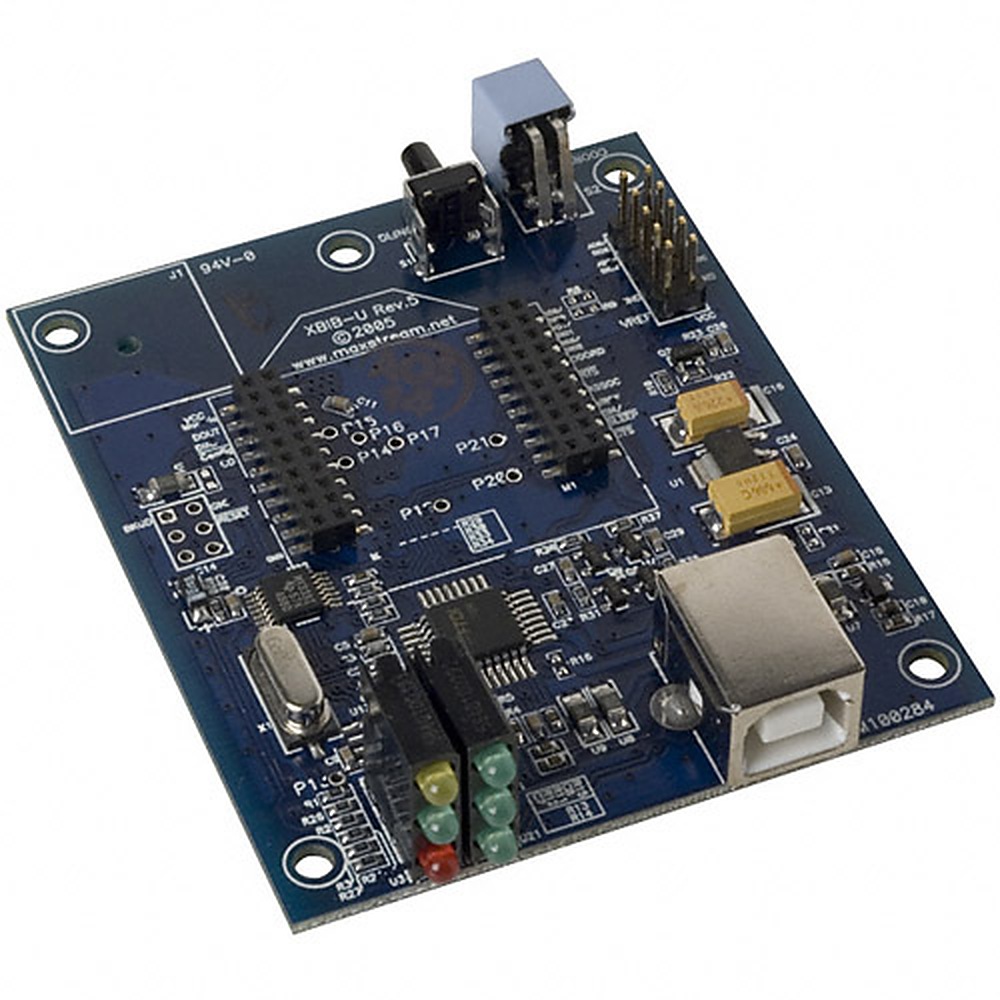

Digi XBIB-U XBee USB 인터페이스 보드

견적 받기

Digi 국내 정식 공급 파트너

Digi XBIB-U는 XBee와 XBee-PRO 모듈을 PC에 USB로 연결하는 XBee USB 인터페이스 보드(Interface Board - XBee, USB)입니다. Series 1·2와 DigiMesh 모듈의 설정과 통신 시험을 USB 케이블 하나로 진행합니다.

전원과 PC 통신이 같은 USB 케이블로 연결되므로 어댑터가 필요 없으며, 모듈을 꽂으면 PC에서 바로 설정을 시작할 수 있습니다. 이 USB 인터페이스 보드는 (주)테솔이 국내에 공식 공급합니다.

USB 한 줄

전원과 PC 통신 겸용

Series 1 · 2

XBee 시리즈 모듈 장착

XBee-PRO

PRO 모듈도 장착

DigiMesh

DigiMesh 모듈도 장착

특징

USB 케이블 하나로
PC에서 설정

핵심 특징현장에서 달라지는 점
USB 연결케이블 한 가닥으로 PC에 연결되므로 책상 위 배선이 단순해집니다.
USB 전원 공급보드 전원을 USB에서 받아 별도 전원 장치 없이 설정 작업을 시작합니다.
PC 설정XBee 모듈의 설정값을 PC에서 변경하고 확인하므로 현장 투입 전 설정 오류를 제거합니다.
Series 1·2 지원Series 1과 Series 2 모듈을 같은 보드에 장착해 세대가 섞인 모듈을 한 도구로 다룹니다.
DigiMesh와 XBee-PRO 지원DigiMesh 모듈과 XBee-PRO 모듈도 장착할 수 있어 네트워크 구성이 달라도 보드를 바꾸지 않아도 됩니다.

호환 범위

XBIB-U에 장착하는
모듈 범위

이 보드는 XBee 계열 전용이며 XBee와 XBee-PRO의 Series 1, Series 2, DigiMesh 모듈을 장착할 수 있습니다. XBee 3 모듈을 USB-C로 평가해야 한다면 XBIB-C를 사용하세요.

  • Series 1·2 XBee: XBIB-U에 장착합니다.
  • DigiMesh 모듈: XBIB-U에 장착합니다.
  • XBee 3: USB-C 개발 보드 XBIB-C를 선택합니다.

설정 흐름

모듈 장착에서
PC 설정까지

모듈 장착 후 USB로 연결해 설정

작업 순서는 단순합니다. 모듈을 보드 소켓에 꽂고 USB 케이블로 PC에 연결하면 전원 공급과 PC 통신이 동시에 시작되어 바로 모듈 설정 단계로 들어갑니다. 여러 대의 모듈을 차례로 바꿔 꽂으며 설정할 때도 같은 방식으로 연결하므로 반복 작업이 수월합니다.

사용 방법

XBIB-U USB 보드로
XCTU에서 모듈 설정하기

XBIB-U는 USB 케이블 하나로 XBee·XBee-PRO 모듈에 전원과 PC 통신을 연결해, XCTU에서 Series 1·2와 DigiMesh 모듈을 설정하게 합니다.

소프트웨어·도구하는 일
XCTUUSB로 연결된 모듈 검색·추가, 설정 읽기와 쓰기
XCTU 콘솔명령 모드에서 AT 명령 입력
USB 드라이버첫 연결 때 자동 설치, 안 되면 Digi 지원 사이트에서 수동 설치

처음 연결하는 순서

순서할 일
1XBee 모듈을 보드 소켓에 꽂고 USB 케이블로 PC에 연결합니다.
2XCTU를 실행하고 모듈을 추가할 때 보드가 연결된 시리얼 포트를 선택하세요.
3통신 속도는 BD 기본값 3(9600 b/s)으로 맞춥니다.
4설정을 읽어 필요한 값을 바꾸고 모듈에 저장하세요.

XBee 명령 모드 예시

명령하는 일
+++명령 모드 진입
ATNIMy XBee,ACNI 변경과 적용

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

USB 드라이버는 보통 처음 연결할 때 자동으로 설치됩니다. 설치되지 않으면 Digi 지원 사이트에서 OS에 맞는 드라이버를 받아 마법사로 설치하세요.

사양

USB 전원과
지원 모듈 사양

항목사양
제품 설명Interface Board - XBee, USB (XBee용 USB 인터페이스 보드)
전원 · PC 연결USB로 전원 공급과 PC 통신
지원 모듈XBee / XBee-PRO (Series 1, Series 2, DigiMesh)
XBee 3 연결해당 없음 (XBee 3용은 XBIB-C)
구성품USB 인터페이스 보드
품번XBIB-U

활용 분야

XBee 모듈 설정과
통신 시험 현장

  • XBee 설정 — PC에서 무선 모듈의 설정값을 변경하고 결과를 확인합니다.
  • 무선 시제품 연결 — 모듈과 PC를 USB로 연결해 통신 구성을 시험합니다.
  • 무선 실습 — XBee 모듈을 PC에서 직접 다루며 동작을 익힙니다.

선택 가이드

연결 대상으로 고르는

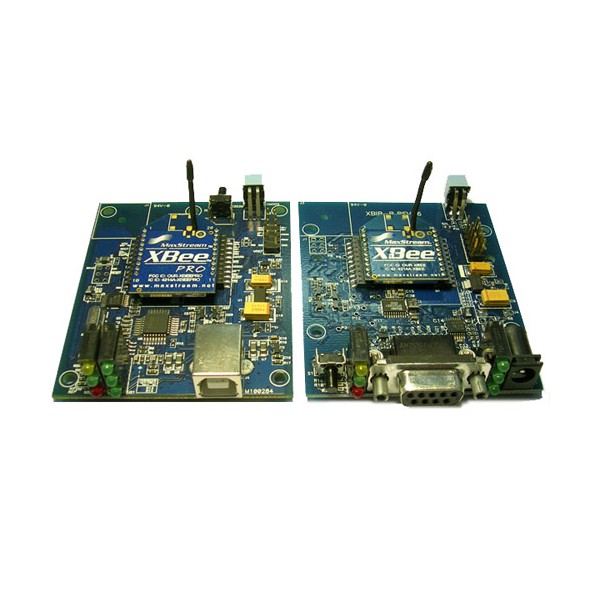

USB·RS-232 보드

이럴 때 (현장 조건·용량)권장 모델선택 이유
Series 1·2 XBee를 PC에 USB로 연결할 때XBIB-UUSB 전원과 PC 통신을 한 케이블로 처리해 책상 위에서 바로 설정합니다.
XBee 3 개발 보드가 필요할 때XBIB-C (USB-C)XBee 3 평가용 USB-C 개발 보드입니다.
RS-232 장비에 연결할 때XBIB-R시리얼 신호를 RS-232로 바꿔 장비에 직접 연결하는 보드입니다.

구성·옵션

XBIB-U 구성품과
품번

구분내용
구성품USB 인터페이스 보드
품번XBIB-U
