(주)테솔 XBTB-UM XBee Micro USB 인터페이스 보드

(주)테솔 XBTB-UM XBee Micro USB 인터페이스 보드

MODEL
XBTB-UM
브랜드
TESSOL
제품문의 구매하기

마이크로 USB 케이블로
XBee를 설정하는 보드

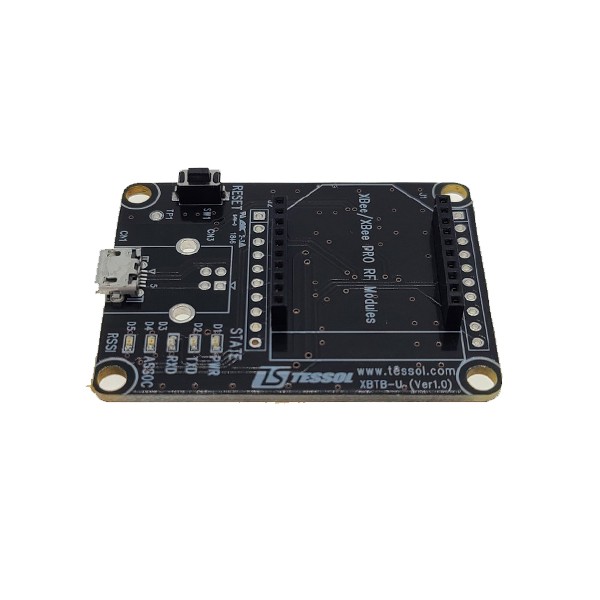

테솔 XBTB-UM XBee 마이크로 USB 인터페이스 보드

견적 받기

(주)테솔 XBTB-UM은 Digi XBee 모듈을 USB 2.0 마이크로 B 커넥터로 PC에 연결해 설정하는 마이크로 USB 인터페이스 보드(XBee 설정 어댑터)입니다. 스마트폰용으로 흔한 마이크로 USB 케이블과 5핀 충전기를 그대로 사용합니다.

PC뿐 아니라 일반 5핀 마이크로 USB 충전기에서도 5 VDC를 받으므로 책상 위 시험 환경이 단순해지고, LDO가 XBee 모듈에 3.3 V 1000 mA를 공급합니다. 소켓과 포트만 갖춘 이 보드는 (주)테솔이 만든 제품입니다.

마이크로 B

USB 2.0 커넥터

5 VDC

USB 또는 충전기 전원

LED 5개

상태와 수신 세기 표시

3.3 V / 1000 mA

XBee 모듈 공급 전원

특징

충전기로도 켜지는
마이크로 USB 보드

핵심 특징현장에서 달라지는 점
USB 2.0 마이크로 B 커넥터사무실과 현장에 흔한 마이크로 USB 케이블을 그대로 사용하므로 전용 케이블을 구하지 않습니다.
5핀 충전기 전원PC가 없는 위치에서도 충전기만 꽂으면 보드가 켜져 모듈 상태를 점검할 수 있습니다.
5개 상태 LED전원, 송신, 수신, 결합, 수신 세기를 LED로 표시하므로 설정 후 통신 여부를 바로 확인합니다.
간결한 보드 구성포트와 XBee 소켓만 있어 책상 위에서 자리를 거의 차지하지 않습니다.
복수 XBee 모듈 지원여러 종류의 XBee 모듈을 같은 보드에서 설정합니다.
XCTU 설정 지원Digi XCTU로 네트워크와 시리얼 파라미터를 변경할 수 있습니다.

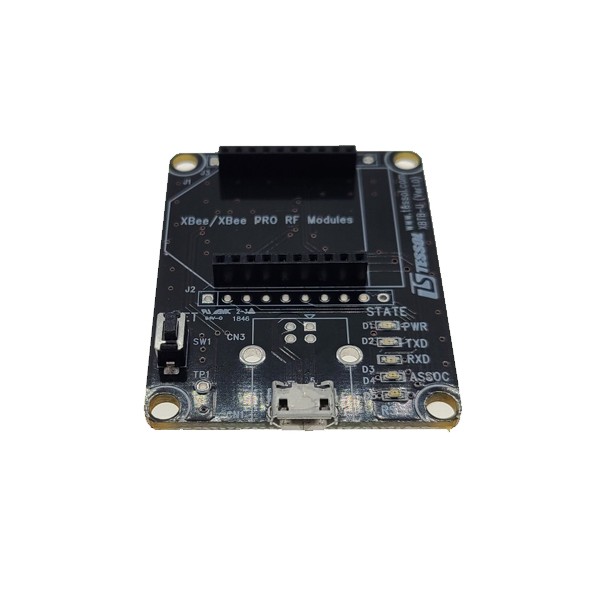

TESSOL XBTB-UM - 마이크로 USB 포트가 있는 인터페이스 보드 상단
마이크로 USB 포트가 있는 인터페이스 보드 상단

전원 운용

충전기와 PC
두 가지 전원 경로

XBTB-UM은 PC의 USB 포트 외에 일반 5핀 마이크로 USB 충전기로도 전원을 받습니다. 충전기 전원은 모듈 설정이 끝난 뒤 현장에서 수신 세기를 비교하거나 장시간 시험을 진행할 때 PC 없이 사용하기 좋습니다. 설정 변경은 PC에 연결한 상태에서 XCTU로 진행합니다.

마이크로 B 잭과 충전기 연결

CN1은 USB 2.0 마이크로 B 잭으로 1번 VBUS(5 VDC), 2번 D-, 3번 D+, 4번 ID(미연결), 5번 GND로 구성됩니다. 케이블은 보드에 포함되지 않으므로 PC 쪽 포트에 맞는 마이크로 USB 케이블을 따로 준비합니다.

사용 방법

XBTB-UM 마이크로 USB
연결과 전원 사용법

XBTB-UM은 마이크로 B 커넥터로 XBee 모듈을 PC에 연결해 Digi XCTU로 설정하는 보드입니다. PC 외에 5핀 마이크로 USB 충전기로도 전원을 받습니다.

소프트웨어·도구하는 일
Digi XCTUXBee 모듈 검색, 파라미터 설정
FTDI D2XX 드라이버PC에서 보드를 인식하기 위한 USB 드라이버
5핀 마이크로 USB 충전기PC 없이 모듈 상태와 LED 확인용 전원

처음 연결하는 순서

순서할 일
1XBee 모듈을 20핀 소켓에 꽂고 마이크로 USB 케이블로 PC와 연결합니다.
2FTDI D2XX 드라이버를 설치합니다.
3PC에서 Digi XCTU를 실행하고 왼쪽 위의 Discover radio modules 버튼을 누릅니다.
4검색할 시리얼 포트를 고르고 Next를 누른 다음, 포트 설정은 기본값 그대로 Finish를 누릅니다.
5검색된 모듈을 선택하고 Add selected devices를 누릅니다.
6Configuration 작업 모드에서 모듈을 선택하면 현재 설정값이 읽혀 표시되므로, 네트워크와 시리얼 파라미터를 확인하고 변경하세요.

설정 변경은 PC에 연결한 상태에서 XCTU로 하고, 충전기 전원은 설정 후 수신 세기 비교나 장시간 시험에 사용하세요.

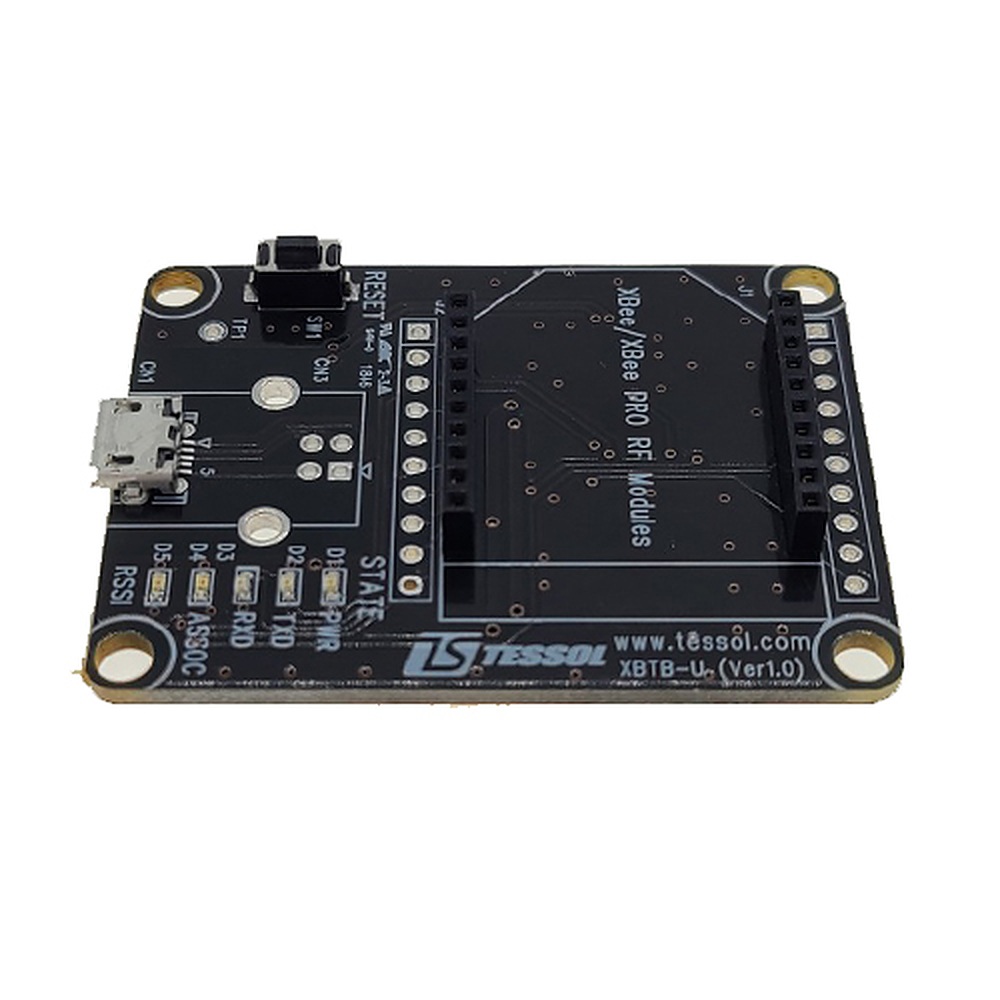

TESSOL XBTB-UM - 비스듬한 각도에서 본 인터페이스 보드

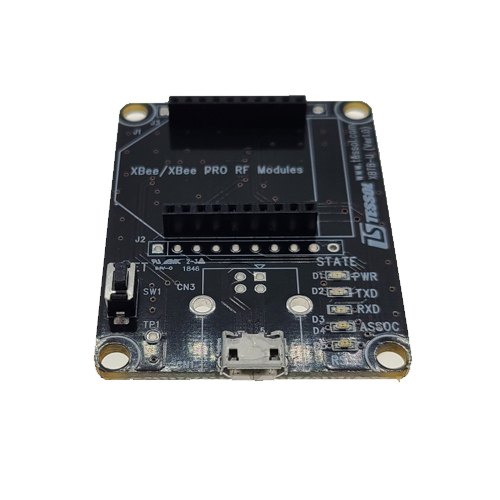

비스듬한 각도에서 본 인터페이스 보드

사양

마이크로 USB 보드
XBTB-UM 상세 사양

항목사양
USB 커넥터USB 2.0 마이크로 B 잭(CN1), 케이블 별도
USB 전원5 VDC
전원 참고일반 5핀 마이크로 USB 충전기로도 전원 공급
XBee 공급 전원3.3 VDC / 1000 mA
XBee 소켓20핀 (J2), 2.54 mm 피치, 브레드보드 호환
표시등PWR · TXD · RXD(빨간색), ASSOC · RSSI(녹색) LED 5개 (D1~D5)
스위치SW2 리셋
USB 핀맵1 VBUS(5 VDC) · 2 D- · 3 D+ · 4 ID(미연결) · 5 GND
호환 모듈Digi XBee 시리즈
설정 소프트웨어Digi XCTU
USB 드라이버FTDI D2XX

활용 분야

충전기 전원으로 하는
벤치 시험

  • 충전기 전원 책상 설정 — PC 없이 전원만 연결해 모듈 상태를 점검합니다.
  • 마이크로 USB 케이블 환경의 XBee 설정 — 보유한 케이블로 바로 PC와 연결합니다.
  • XBee 설정 전 상태 확인 — 모듈의 결합과 수신 상태를 LED로 먼저 확인합니다.
  • LED 기반 벤치 테스트 — 송수신 표시등으로 통신 여부를 관찰합니다.

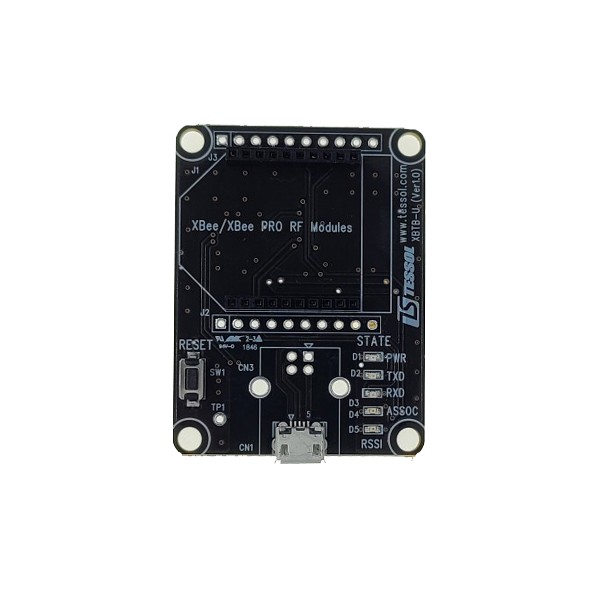

TESSOL XBTB-UM - XBee 모듈 소켓이 있는 보드 전체 상단 모습

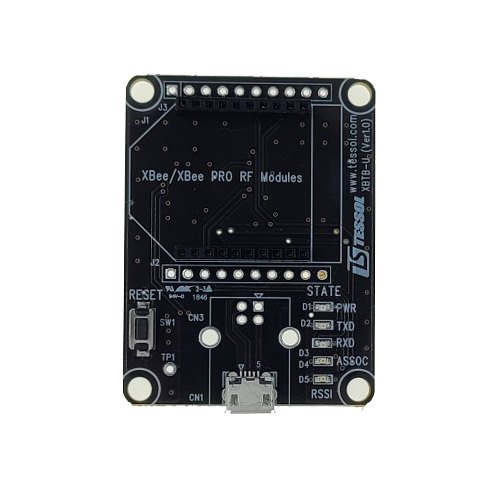

XBee 모듈 소켓이 있는 보드 전체 상단 모습

선택 가이드

USB 케이블 종류별
보드 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
마이크로 USB 케이블을 사용할 때XBTB-UM마이크로 B 잭 구성이며 5핀 충전기로 전원을 받습니다.
USB 2.0 Type B 케이블을 사용할 때XBTB-U같은 설정용 보드의 Type B 잭 구성입니다.
USB-C 포트로 TH 모듈을 설정할 때XBTB-UCUSB-C 커넥터의 TH 전용 보드입니다.
RS232 장비를 현장에 연결할 때XBTB-MRS232 커넥터를 갖춘 모델입니다.

구성·옵션

구성품과
전원 연결

구분내용
구성품보드 본체
전원5핀 마이크로 USB 충전기 또는 PC USB 포트
별매마이크로 USB 케이블
품번XBTB-UM

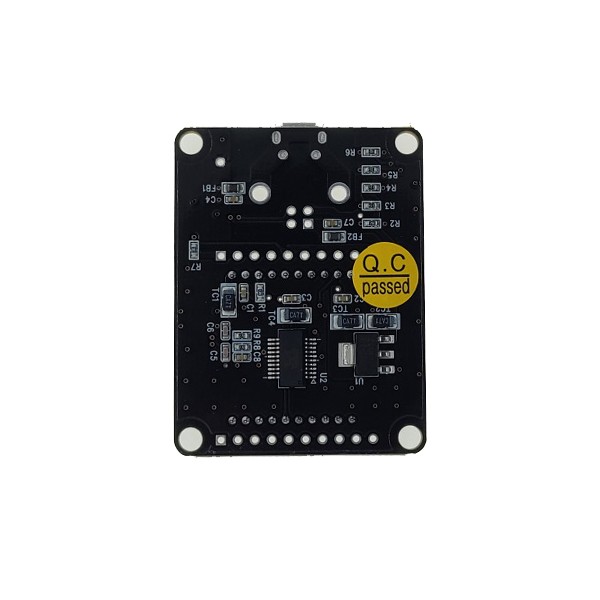

TESSOL XBTB-UM - 보드 후면의 부품 배치 모습

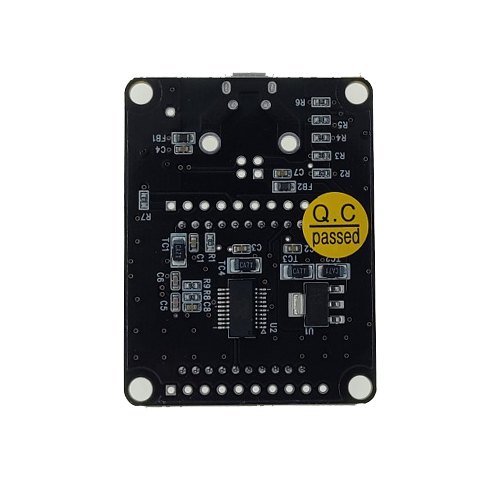

보드 후면의 부품 배치 모습
