PC에 연결해 XBee 모듈을
설정하는 USB 인터페이스 보드

테솔 XBTB-U XBee USB 인터페이스 보드

견적 받기

(주)테솔 XBTB-U는 Digi XBee 모듈을 USB 2.0 Type B 케이블로 PC에 연결해 설정하고 시험하는 USB 인터페이스 보드(XBee USB 어댑터)입니다. 소켓과 USB 잭만 둔 간결한 구조로 개발 책상과 교육 실습에서 XBee를 바로 구성합니다.

USB 5 VDC로 동작하므로 별도 전원이 필요 없고, 보드의 LDO가 XBee 모듈에 3.3 V 1000 mA를 공급합니다. 전원, 송신, 수신, 결합, 수신 세기를 LED 5개로 표시하는 이 보드는 (주)테솔이 만든 제품입니다.

USB 2.0

Type B 케이블 연결

5 VDC

USB 단일 전원

LED 5개

PWR · TXD · RXD · ASSOC · RSSI

3.3 V / 1000 mA

XBee 모듈 공급 전원

특징

소켓과 USB만 남긴
설정용 보드

핵심 특징현장에서 달라지는 점
USB 2.0 직결USB 케이블 하나로 PC와 연결해 별도 변환 장치 없이 XBee 모듈을 인식시킵니다.
USB 5 VDC 단일 전원전원 어댑터나 배선이 필요 없어 휴대용 설정 도구로 가방에 넣고 다닐 수 있습니다.
5개 상태 LED전원과 송수신, 네트워크 결합, 수신 세기를 모두 LED로 확인해 설정 직후 통신 여부를 바로 판단합니다.
20핀 2.54 mm 피치 소켓브레드보드 호환 간격이라 모듈을 자주 교체하며 시험하는 개발 환경에 적합합니다.
복수 XBee 모듈 지원여러 종류의 XBee 모듈을 같은 보드에서 설정해 보드 구입 수를 줄입니다.
XCTU 설정 지원Digi XCTU로 네트워크와 시리얼 파라미터를 변경하고 펌웨어를 관리할 수 있습니다.

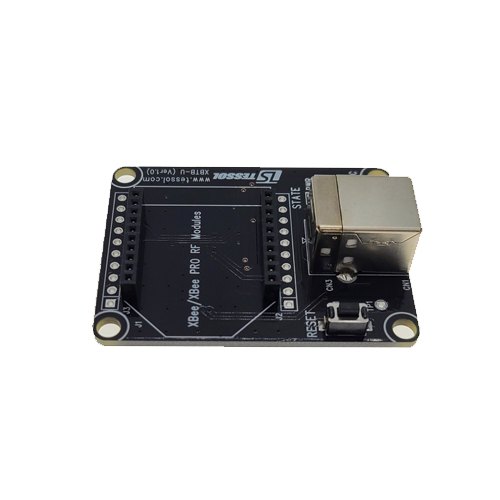

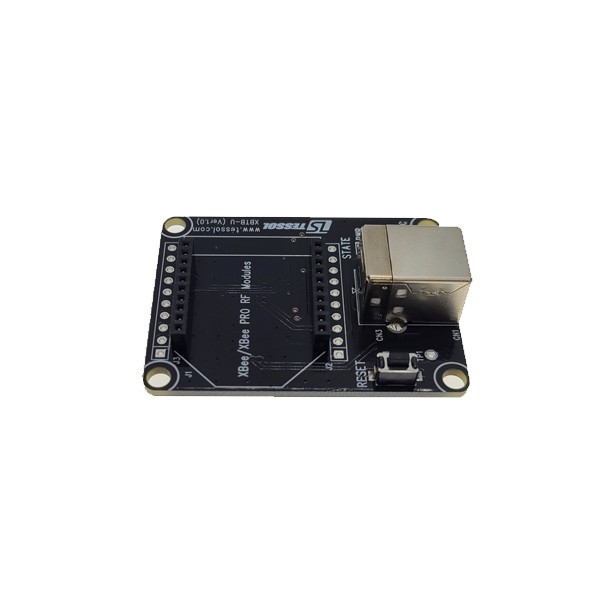

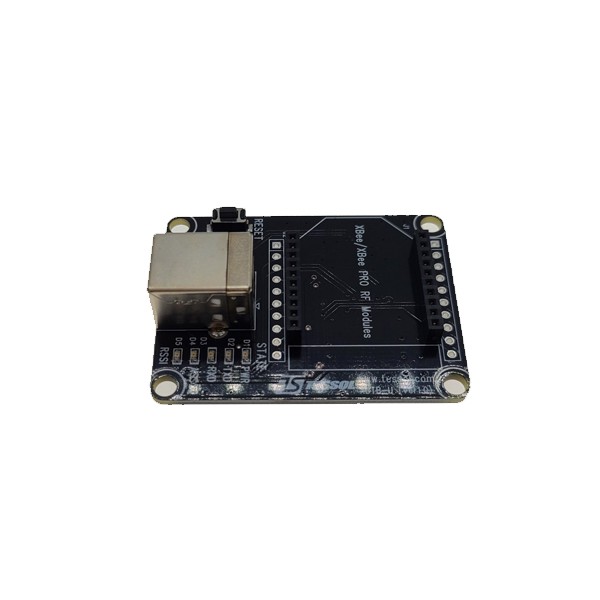

TESSOL XBTB-U - USB 커넥터와 핀 헤더가 있는 인터페이스 보드 사선 모습
USB 커넥터와 핀 헤더가 있는 인터페이스 보드 사선 모습

설정 절차

PC 연결부터
모듈 인식까지

모듈을 소켓에 꽂고 USB 케이블을 PC에 연결하면 PWR LED가 켜지며, FTDI D2XX 드라이버를 설치한 뒤 XCTU에서 모듈을 불러옵니다. 보드에는 SW2 리셋 스위치만 있으므로 모듈 응답이 멈추면 리셋 후 다시 인식시키세요.

USB Type B 잭과 리셋 스위치

USB 쪽 CN3는 USB 2.0 Type B 잭으로 1번 VBUS(5 VDC), 2번 D-, 3번 D+, 4번 GND로 구성됩니다. 마이크로 B 잭(CN1)을 선택 장착하는 구성도 있으며, 마이크로 B 구성은 XBTB-UM으로 공급합니다.

사용 방법

XBTB-U 연결과
XCTU 모듈 인식 순서

XBTB-U는 USB 2.0 Type B 케이블 하나로 XBee 모듈을 PC에 연결하는 설정용 보드입니다. Digi XCTU로 모듈을 설정하며, USB 연결에는 FTDI D2XX 드라이버를 사용합니다.

소프트웨어·도구하는 일
Digi XCTUXBee 모듈 검색, 파라미터 설정
FTDI D2XX 드라이버PC에서 보드를 인식하기 위한 USB 드라이버
SW2 리셋 스위치모듈 응답이 멈췄을 때 리셋

처음 연결하는 순서

순서할 일
1XBee 모듈을 20핀 소켓에 꽂고 USB 2.0 케이블로 PC와 연결하면 PWR LED가 켜집니다.
2FTDI D2XX 드라이버를 설치합니다.
3PC에서 Digi XCTU를 실행하고 왼쪽 위의 Discover radio modules 버튼을 누릅니다.
4검색할 시리얼 포트를 고르고 Next를 누른 다음, 포트 설정은 기본값 그대로 Finish를 누릅니다.
5검색된 모듈을 선택하고 Add selected devices를 누릅니다.
6Configuration 작업 모드에서 모듈을 선택하면 현재 설정값이 읽혀 표시되므로, 네트워크와 시리얼 파라미터를 확인하고 변경하세요.

모듈 응답이 멈추면 SW2로 리셋한 뒤 XCTU에서 다시 검색하세요.

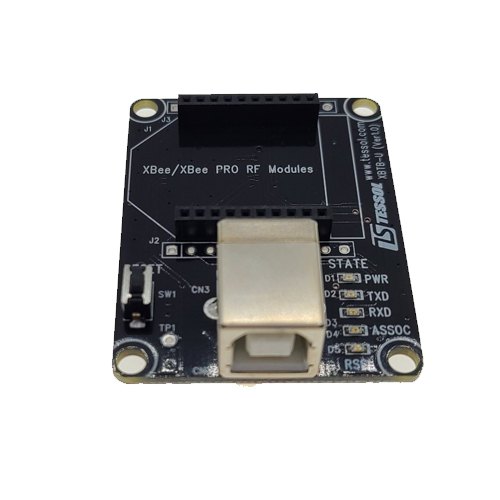

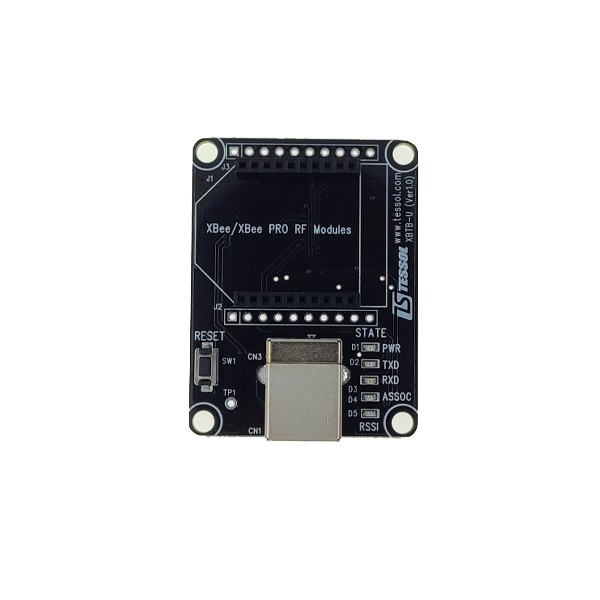

TESSOL XBTB-U - 모듈 소켓과 상태 표시 LED가 있는 보드 전면부
모듈 소켓과 상태 표시 LED가 있는 보드 전면부

사양

XBTB-U USB · 전원 · LED
상세 사양

항목사양
USBUSB 2.0 Type B 잭(CN3), 케이블 별도
USB 전원5 VDC
XBee 공급 전원3.3 VDC / 1000 mA
XBee 소켓20핀 (J2), 2.54 mm 피치, 브레드보드 호환
표시등PWR · TXD · RXD(빨간색), ASSOC · RSSI(녹색) LED 5개 (D1~D5)
스위치SW2 리셋
USB 핀맵1 VBUS(5 VDC) · 2 D- · 3 D+ · 4 GND
호환 모듈Digi XBee 시리즈
설정 소프트웨어Digi XCTU
USB 드라이버FTDI D2XX

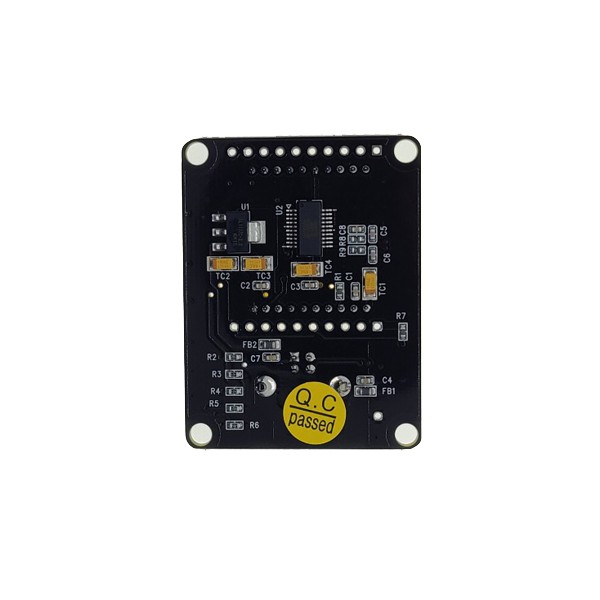

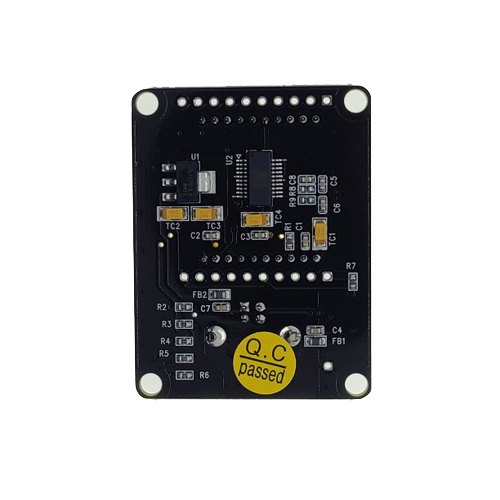

TESSOL XBTB-U - 회로와 부품이 보이는 인터페이스 보드 뒷면
회로와 부품이 보이는 인터페이스 보드 뒷면

활용 분야

PC에서 하는
XBee 설정과 시험

  • PC에서 XBee 모듈 설정과 점검 — XCTU로 파라미터를 변경하고 상태를 확인합니다.
  • 무선 링크 개발 벤치 테스트 — 개발 중인 링크를 책상에서 반복 시험합니다.
  • XBee 교육과 실습 — USB 연결만으로 학생 인원수만큼 설정 환경을 구성합니다.
  • LED 기반 통신 상태 확인 — 송수신과 결합 상태를 즉시 확인합니다.

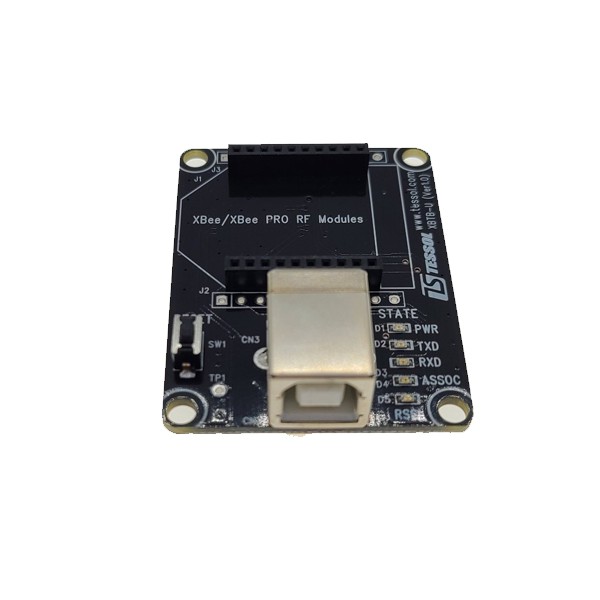

TESSOL XBTB-U - USB 커넥터 쪽에서 본 인터페이스 보드
USB 커넥터 쪽에서 본 인터페이스 보드

선택 가이드

USB 커넥터별
XBTB 보드 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
USB 2.0 케이블로 PC와 연결할 때XBTB-UUSB 2.0 Type B 잭을 갖춘 보드입니다.
마이크로 USB 케이블을 사용할 때XBTB-UM마이크로 B 잭 구성의 같은 설정용 보드입니다.
USB-C 포트로 TH 모듈을 설정할 때XBTB-UCUSB-C 커넥터의 TH 전용 보드입니다.
RS232 장비를 현장에 연결할 때XBTB-M 또는 XBTB-RRS232 커넥터를 갖춘 모델입니다.

구성·옵션

구성품과
별매 케이블

구분내용
구성품보드 본체
별매USB 2.0 케이블
품번XBTB-U

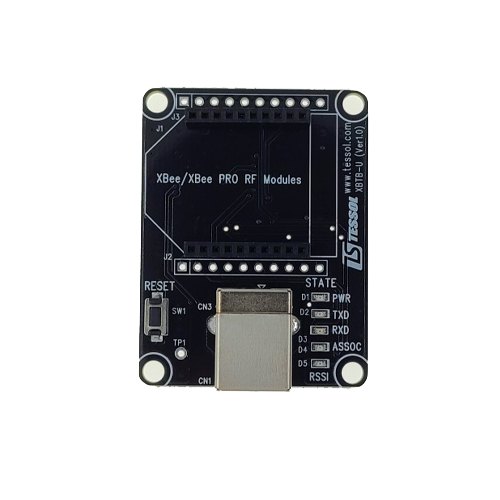

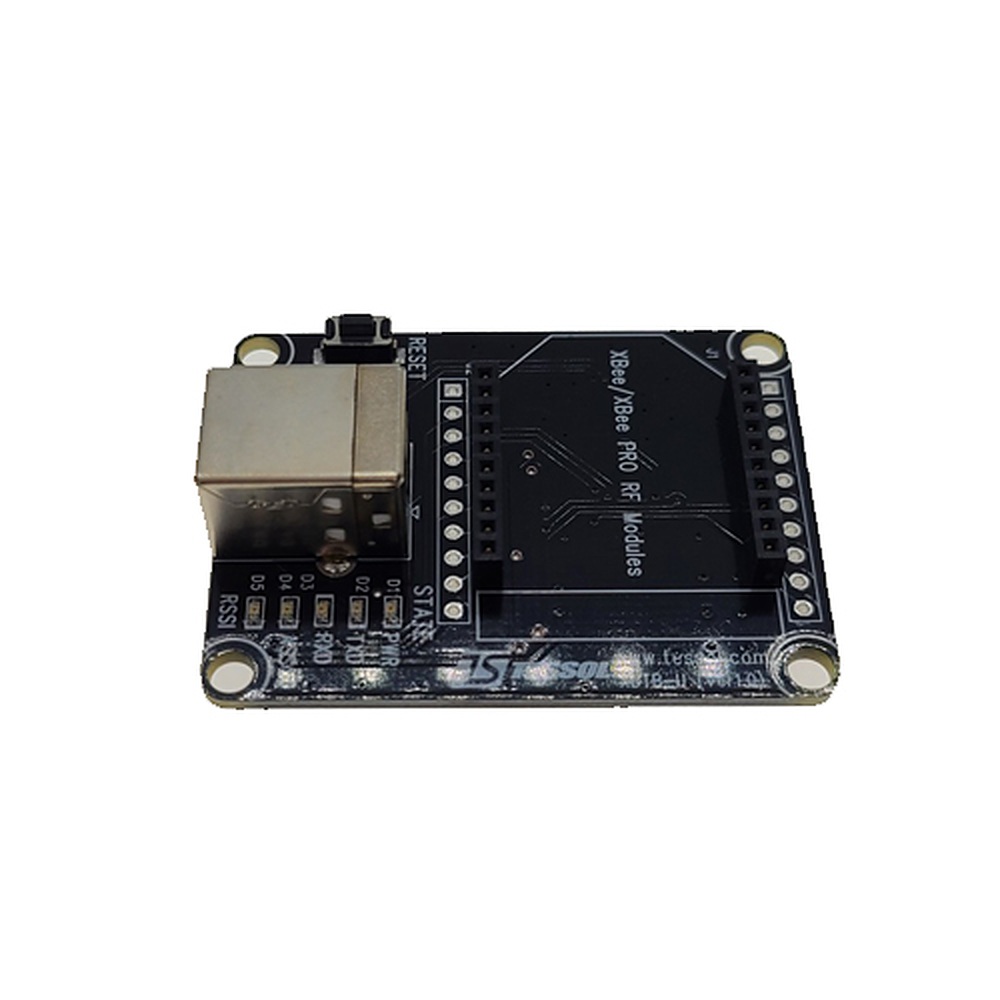

TESSOL XBTB-U - XBee 모듈 장착부와 USB 커넥터가 보이는 보드 상면
XBee 모듈 장착부와 USB 커넥터가 보이는 보드 상면
