USB-C 포트만 있는 노트북에서
XBee TH 모듈 설정 보드

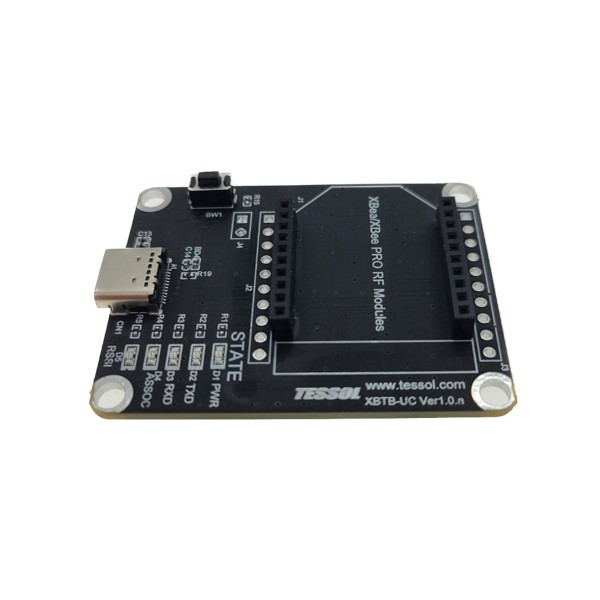

테솔 XBTB-UC XBee USB C타입 인터페이스 보드

견적 받기

(주)테솔 XBTB-UC는 스루홀(TH) 형태의 Digi XBee 모듈을 USB 2.0 FS Type-C로 PC에 연결해 설정하는 USB-C 인터페이스 보드(XBee TH 설정 어댑터)입니다. USB-C 포트만 있는 최신 노트북에서도 XBee 설정 환경을 구성할 수 있습니다.

USB 5 VDC만으로 동작하고 보드의 LDO가 XBee 모듈에 3.3 V 1000 mA를 공급하며, CC1과 CC2 핀에는 5.1 kΩ 저항이 연결되어 있습니다. Digi 인터페이스 보드와의 호환성을 유지하며 TH 형태 모듈에만 사용하는 이 보드는 (주)테솔이 만든 제품입니다.

Type-C

USB 2.0 FS 커넥터

5 VDC

USB 단일 전원

TH 전용

스루홀 XBee 모듈

3.3 V / 1000 mA

XBee 모듈 공급 전원

특징

USB-C 포트로
TH 모듈 설정

핵심 특징현장에서 달라지는 점
USB 2.0 FS Type-C 연결USB-C 케이블만 있는 최신 노트북에서도 변환 어댑터 없이 설정 환경을 구성할 수 있습니다.
TH 모듈 전용 소켓스루홀 형태의 XBee 모듈에 맞춘 구조라 TH 모듈을 많이 다루는 개발 환경에 적합합니다.
USB 5 VDC 단일 전원별도 전원 없이 PC 연결만으로 모듈에 전원이 공급됩니다.
5개 상태 LED전원과 송수신, 결합, 수신 세기를 LED로 확인해 설정 직후 통신 여부를 판단합니다.
Digi 보드와 호환성 유지Digi 인터페이스 보드를 사용하던 작업 방식을 그대로 이어 갑니다.
XCTU 설정 지원Digi XCTU로 TH 모듈의 네트워크와 시리얼 파라미터를 변경할 수 있습니다.

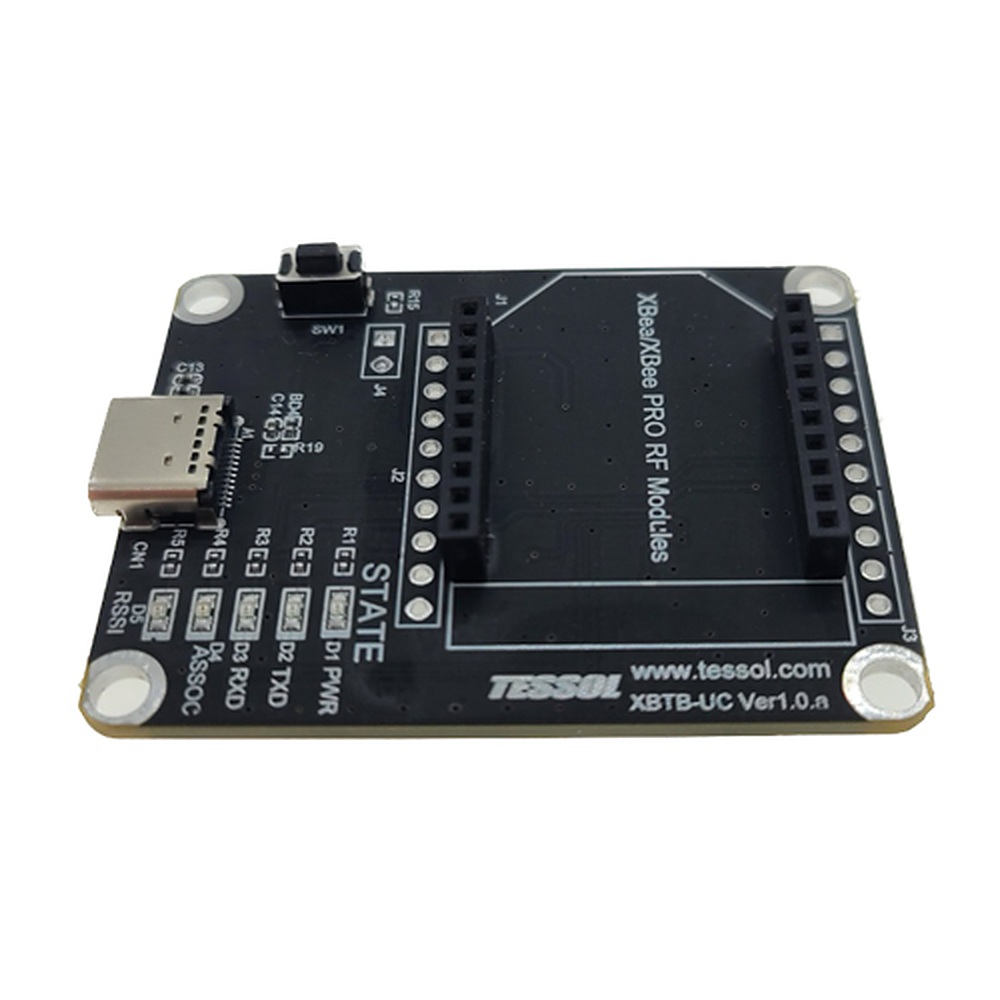

TESSOL XBTB-UC - USB C타입 단자가 있는 XBee 인터페이스 보드 전면부
USB C타입 단자가 있는 XBee 인터페이스 보드 전면부

모듈 적합성

TH 형태 전용
소켓 구조

이 보드는 스루홀(TH) 형태의 XBee 모듈 전용이며 SMT 또는 마이크로 형태는 꽂을 수 없습니다. 모듈을 주문하기 전에 형태가 TH인지 대조하고, SMT나 마이크로 모듈을 설정해야 한다면 XBTB-U 또는 XBTB-UM을 선택하세요.

USB-C 리셉터클과 CC 저항

CN1 USB Type-C 리셉터클은 VBUS(A4·A9·B4·B9), D+(A6·B6), D-(A7·B7), CC1(A5), CC2(B5), GND(A1·A12·B1·B12)로 구성됩니다. CC1과 CC2에는 5.1 kΩ 저항이 GND로 연결되어 있어 USB-C 전원 공급 측이 장치를 인식합니다.

사용 방법

XBTB-UC USB-C 연결과
XCTU 모듈 설정 순서

XBTB-UC는 USB-C 포트가 있는 PC에서 XBee 모듈을 Digi XCTU로 설정하는 보드입니다. USB 5 VDC로 동작하고 USB 드라이버는 FTDI D2XX를 사용합니다.

소프트웨어·도구하는 일
Digi XCTU모듈 검색, 네트워크와 시리얼 파라미터 설정
FTDI D2XX 드라이버PC에서 보드를 인식하기 위한 USB 드라이버
SW1 리셋 스위치모듈 리셋

처음 연결하는 순서

순서할 일
1XBee 모듈을 20핀 소켓에 꽂습니다.
2USB-C 케이블로 PC와 연결하고 FTDI D2XX 드라이버를 설치합니다.
3PC에서 Digi XCTU를 실행하고 왼쪽 위의 Discover radio modules 버튼을 누릅니다.
4검색할 시리얼 포트를 고르고 Next를 누른 다음, 포트 설정은 기본값 그대로 Finish를 누릅니다.
5검색된 모듈을 선택하고 Add selected devices를 누릅니다.
6Configuration 작업 모드에서 모듈을 선택하면 현재 설정값이 읽혀 표시되므로, 네트워크와 시리얼 파라미터를 확인하고 변경하세요.

모듈 응답이 멈추면 SW1 리셋 스위치로 리셋한 뒤 XCTU에서 다시 검색하세요.

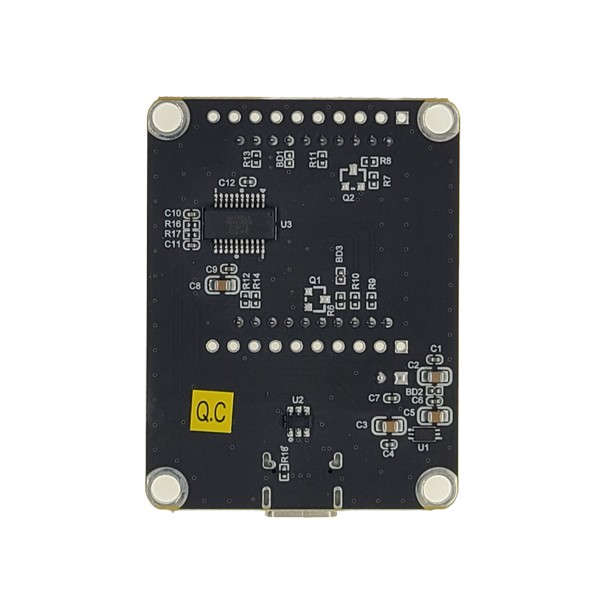

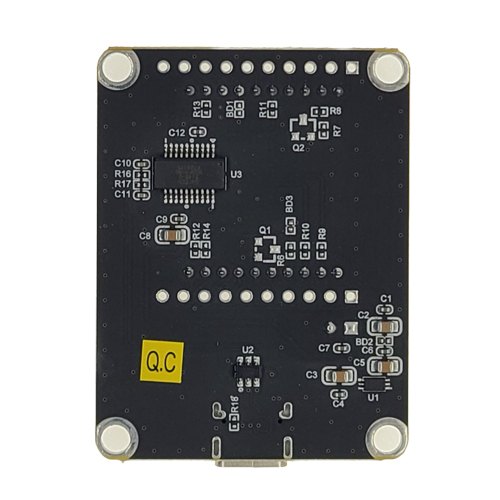

TESSOL XBTB-UC - 보드 하면의 회로 부품 배치 모습
보드 하면의 회로 부품 배치 모습

사양

USB-C 보드 XBTB-UC
상세 사양

항목사양
USBUSB 2.0 FS Type-C 리셉터클(CN1), 케이블 별도
USB 전원5 VDC
XBee 공급 전원3.3 VDC / 1000 mA
XBee 소켓20핀 헤더 소켓 (J1)
호환 모듈TH 형태의 Digi XBee 모듈만
표시등PWR · TXD · RXD(빨간색), ASSOC · RSSI(녹색) LED 5개 (D1~D5)
스위치SW1 리셋
USB-C 핀맵VBUS: A4 · A9 · B4 · B9 / D+: A6 · B6 / D-: A7 · B7 / CC1: A5 (5.1 kΩ, GND) / CC2: B5 (5.1 kΩ, GND) / GND: A1 · A12 · B1 · B12
설정 소프트웨어Digi XCTU
USB 드라이버FTDI D2XX
호환성Digi 인터페이스 보드와 호환성을 유지

활용 분야

USB-C 노트북으로
TH 모듈 설정

  • 노트북 USB-C 포트로 TH 모듈 설정 — 변환 어댑터 없이 XBee를 PC에 연결합니다.
  • TH 형태 XBee 프로토타입 설정과 시험 — 개발 중인 링크의 파라미터를 반복해서 조정합니다.
  • XCTU 기반 모듈 점검 — 모듈 설정 상태를 PC에서 확인합니다.
  • LED 기반 벤치 테스트 — 송수신과 결합 상태를 표시등으로 관찰합니다.

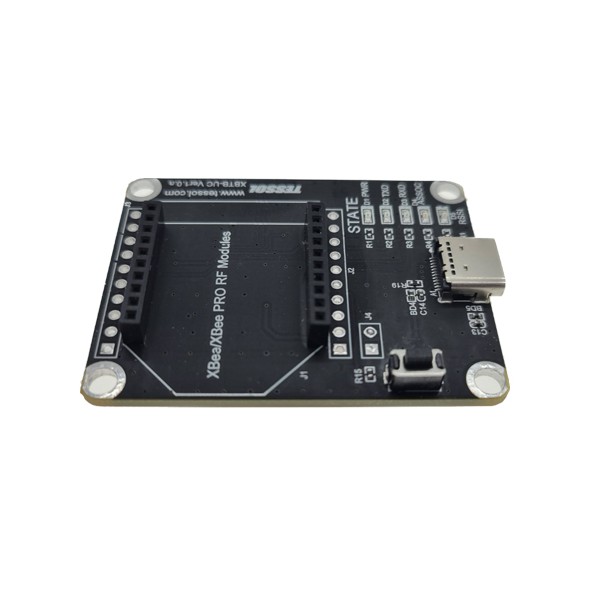

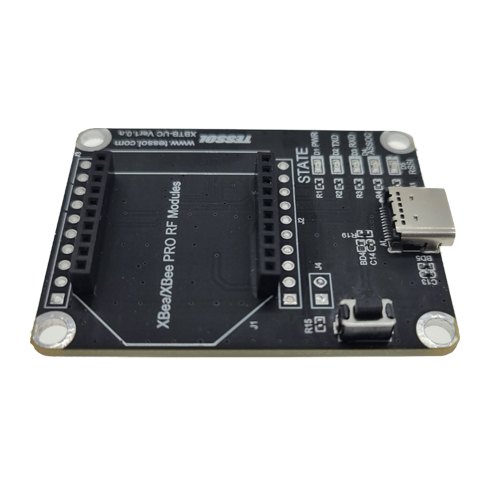

TESSOL XBTB-UC - 비스듬히 본 XBee USB C타입 인터페이스 보드
비스듬히 본 XBee USB C타입 인터페이스 보드

선택 가이드

모듈 형태와 USB 포트별
보드 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
TH 형태 XBee 모듈을 USB-C로 설정할 때XBTB-UCUSB-C 커넥터와 TH 전용 소켓을 갖춥니다.
SMT 또는 마이크로 모듈을 설정할 때XBTB-U · XBTB-UMTH 외 모듈 형태에 맞는 USB 설정 보드입니다.
RS232 장비를 현장에 연결할 때XBTB-MRS232 커넥터를 갖춘 모델입니다.

구성·옵션

구성품과
별매 케이블

구분내용
구성품보드 본체
별매USB-C 케이블
품번XBTB-UC

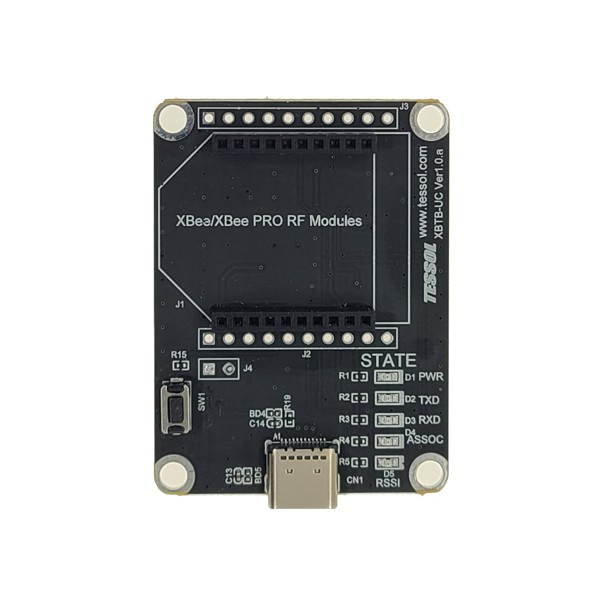

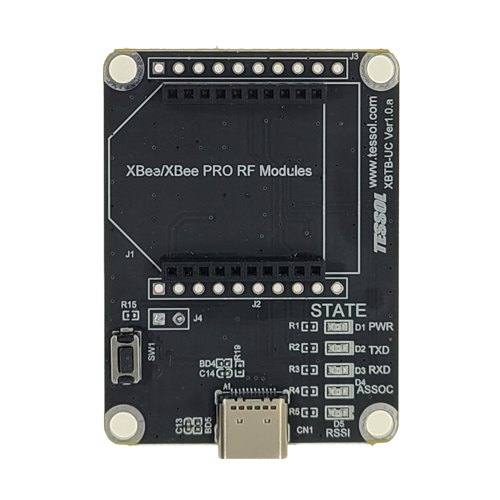

TESSOL XBTB-UC - XBee 모듈 장착부와 상태 표시 LED가 보이는 보드 상면
XBee 모듈 장착부와 상태 표시 LED가 보이는 보드 상면
