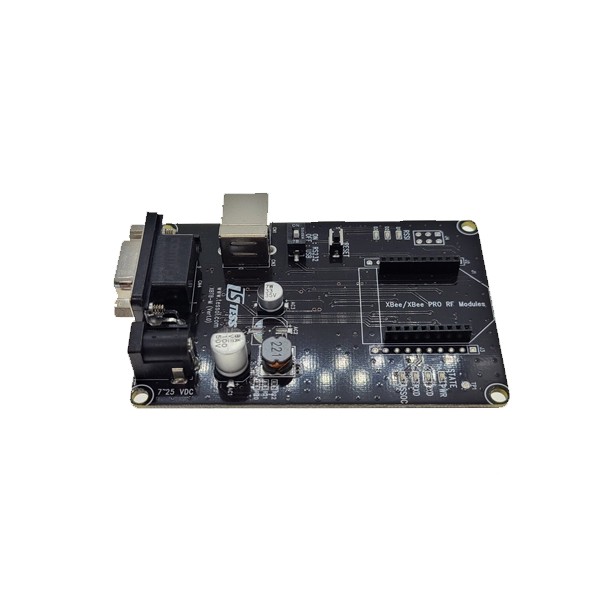

(주)테솔 XBTB-M XBee 멀티 인터페이스 보드

MODEL: XBTB-M
브랜드: TESSOL

제품문의 구매하기

USB로 설정해 RS232 장비를
무선으로 잇는 XBee 보드

테솔 XBTB-M XBee 멀티 인터페이스 보드 (USB / RS232)

견적 받기

(주)테솔 XBTB-M은 Digi XBee 모듈을 USB 2.0 Type B 또는 RS232 D-SUB로 연결하는 멀티 인터페이스 보드(XBee USB/RS232 어댑터)입니다. 책상에서는 USB로 모듈을 설정하고, 현장에서는 같은 보드의 RS232로 시리얼 장비를 무선화합니다.

설정 단계에서는 USB에서 공급되는 5 VDC만으로 동작해 별도 전원이 필요 없고, 설치 단계에서는 7~25 VDC 어댑터로 전환하므로 작업 환경이 바뀌어도 같은 보드를 사용합니다. 3.3 V 1000 mA LDO로 모듈 전원을 안정시키는 이 보드는 (주)테솔이 만든 제품입니다.

5 VDC

USB 설정 시 전원

7 ~ 25 VDC

현장 어댑터 입력

USB / RS232

SW1로 전환

7개

상태·수신 세기 LED

특징

설정과 설치를
한 보드에서

핵심 특징	현장에서 달라지는 점
USB와 RS232 겸용	설정용 PC 연결과 현장 장비 연결을 한 보드로 처리해 보유해야 할 어댑터 종류가 줄어듭니다.
USB 5 VDC 전원	현장에 전원이 없는 작업대에서도 노트북 한 대로 XBee 설정을 마무리할 수 있습니다.
7 ~ 25 VDC 어댑터 입력	현장에서는 DC 잭으로 전원을 받아 RS232 장비와 무선 링크를 상시 운용합니다.
RSSI 3단 LED	설치 위치를 옮겨 가며 수신 세기를 비교하면 안테나 방향과 모듈 위치를 정하기 쉽습니다.
PWR·TXD·RXD·ASSOC LED	전원, 송신, 수신, 네트워크 결합 상태를 눈으로 확인해 통신 불량 원인을 좁힙니다.
XCTU 설정 지원	Digi XCTU로 모듈의 네트워크와 시리얼 파라미터를 변경할 수 있습니다.

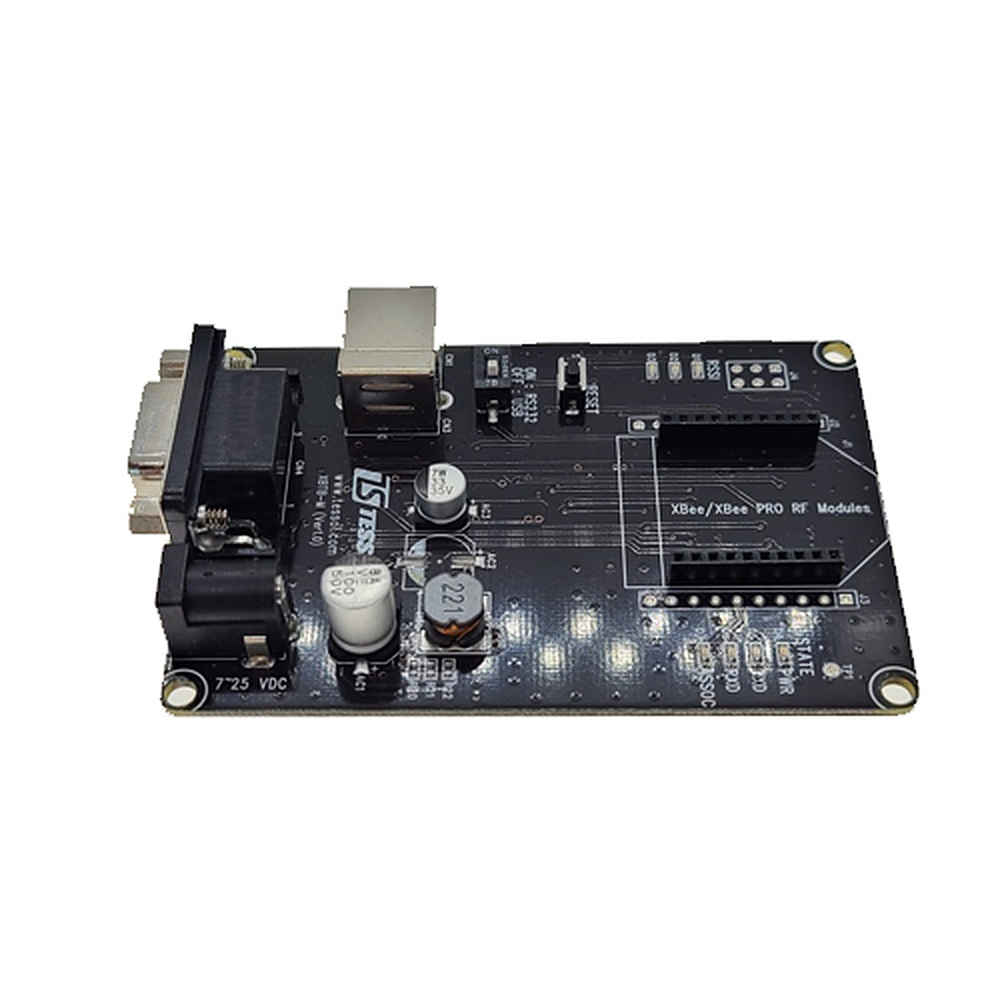

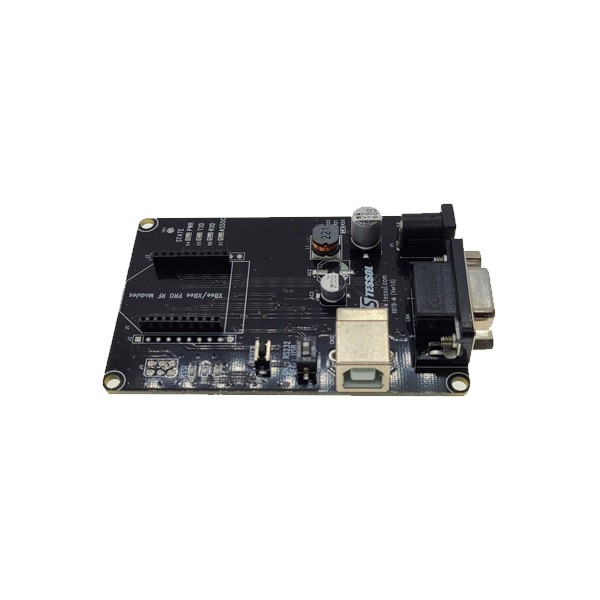

USB와 시리얼 커넥터를 갖춘 멀티 인터페이스 보드 모습

연결 전환

SW1로 USB와
RS232 전환

SW1을 ON으로 하면 RS232, OFF로 하면 USB가 선택됩니다. RS232는 직결 케이블로 PC의 DB9 수 커넥터에 연결하고, USB는 USB 2.0 Type B 케이블을 사용합니다. 두 인터페이스는 동시에 사용하지 않으므로 연결 방식을 바꿀 때마다 스위치 위치부터 확인하세요.

SW1 선택 스위치와 두 커넥터

D-SUB 9핀 암 커넥터(CN4)에서는 2번 TXD(출력), 3번 RXD(입력), 4번 DSR(입력), 5번 GND, 7번 CTS(입력), 8번 RTS(출력)만 연결되고 1·6·9번은 N.C.입니다. USB 쪽은 USB 2.0 Type B 잭(CN3)이며 USB 드라이버는 FTDI D2XX를 사용합니다.

LED 해석

수신 세기와
상태 LED 읽기

RSSI는 D1~D3 LED 3개로 수신 세기를 단계별로 표시합니다. D4~D7은 빨간색 PWR, TXD, RXD, ASSOC LED이며 각각 전원, 송신, 수신, 네트워크 결합 상태에 대응합니다.

RSSI 수신 세기	점등 LED
10 dB 미만	모두 소등
10 dB 초과	1개
20 dB 초과	2개
30 dB 초과	3개 모두

사용 방법

XBTB-M USB 설정과
RS232 연결 순서

XBTB-M은 Digi XCTU로 XBee 모듈을 설정하는 USB 모드와 RS232 장비를 연결하는 RS232 모드를 SW1로 바꿔 쓰는 보드입니다. USB 연결에는 FTDI D2XX 드라이버를 사용합니다.

소프트웨어·도구	하는 일
Digi XCTU	XBee 모듈의 네트워크와 시리얼 파라미터 설정
FTDI D2XX 드라이버	USB 연결에서 PC가 보드를 인식하기 위한 드라이버
SW1	OFF는 USB, ON은 RS232 선택

처음 연결하는 순서

순서	할 일
1	XBee 모듈을 20핀 소켓에 꽂고 SW1을 OFF(USB)로 둡니다.
2	USB 2.0 Type B 케이블로 PC와 연결하고, FTDI D2XX 드라이버를 설치합니다.
3	PC에서 Digi XCTU를 실행해 Discover radio modules로 모듈을 검색하고 Add selected devices로 추가합니다.
4	Configuration 작업 모드에서 네트워크와 시리얼 파라미터를 설정합니다.
5	현장에서 RS232 장비에 연결할 때는 SW1을 ON(RS232)으로 바꾸고 7~25 VDC 어댑터를 연결합니다.

SW1이 USB와 RS232를 고르는 스위치이므로 연결 방식을 바꿀 때마다 SW1 위치부터 확인하세요.

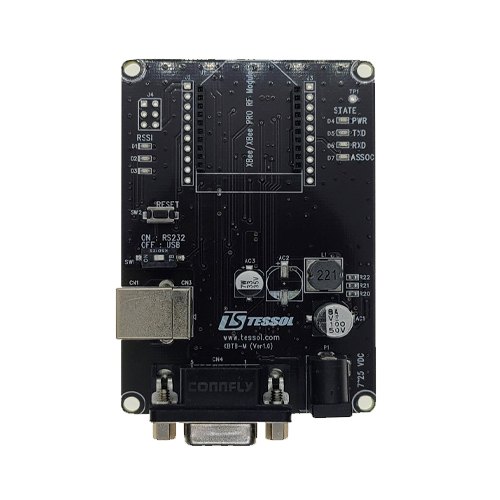

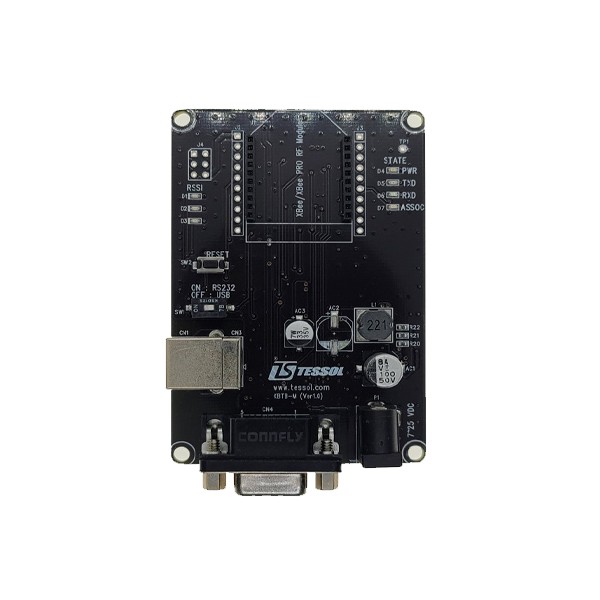

모듈 소켓과 커넥터가 배치된 보드 상면

사양

XBTB-M USB · RS232
상세 사양

항목	사양
인터페이스	USB 2.0 Type B(CN3), RS232 D-SUB 9핀 암(CN4) — SW1로 선택
SW1 설정	ON: RS232 / OFF: USB
입력 전압	7 ~ 25 VDC (DC 잭 P1, 어댑터 별도)
USB 전원	USB에서 5 VDC
XBee 공급 전원	3.3 VDC / 1000 mA (LDO)
XBee 소켓	20핀 (J1)
RS232 핀맵	1 N.C. · 2 TXD(출력) · 3 RXD(입력) · 4 DSR(입력) · 5 GND · 6 N.C. · 7 CTS(입력) · 8 RTS(출력) · 9 N.C.
USB 핀맵	1 VBUS(5 VDC) · 2 D- · 3 D+ · 4 GND
표시등	RSSI LED 3개(D1~D3), PWR · TXD · RXD · ASSOC LED(D4~D7, 빨간색)
RSSI 단계	10 dB 미만 소등 / 10 dB 초과 1개 / 20 dB 초과 2개 / 30 dB 초과 3개
스위치	SW1 RS232/USB 선택, SW2 리셋
호환 모듈	Digi XBee 시리즈
설정 소프트웨어	Digi XCTU
USB 드라이버	FTDI D2XX
주요 부품	DC 잭 DC005-2 · D-SUB 앵글 9핀 · USB 커넥터 DS1099

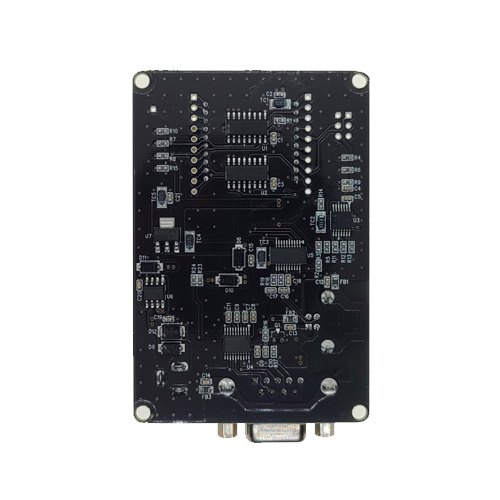

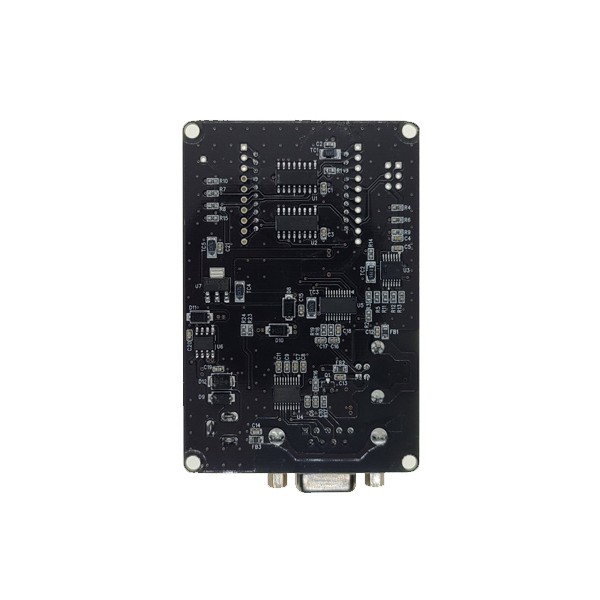

회로와 부품이 보이는 멀티 인터페이스 보드 뒷면

활용 분야

책상 설정과
현장 설치

책상에서 USB로 XBee 설정 후 현장 설치 — 모듈 파라미터를 미리 설정해 두고 같은 보드를 현장으로 가져갑니다.
RS232 계측기·장비의 무선 연결 — D-SUB 포트의 장비를 XBee 무선 링크에 직결합니다.
현장 수신 상태 점검 — RSSI LED로 설치 위치별 수신 세기를 비교합니다.
USB 전원만으로 하는 설정 작업 — 어댑터 없이 노트북만으로 XBee를 구성합니다.

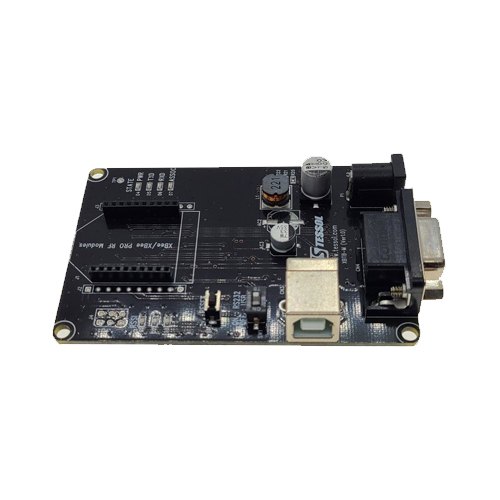

시리얼 및 USB 커넥터가 보이는 멀티 인터페이스 보드

선택 가이드

XBTB 시리즈에서
연결 방식별 보드 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
USB 설정 후 RS232로 현장 설치할 때	XBTB-M	USB와 RS232를 SW1로 바꿔 사용합니다.
RS485·RS422 장비를 연결할 때	XBTB-R	RS485/422를 지원하는 모델입니다.
USB로 설정만 할 때	XBTB-U · XBTB-UM	커넥터만 다른 USB 전용 보드입니다.
USB-C 포트로 TH 모듈을 설정할 때	XBTB-UC	USB-C 커넥터를 갖춘 TH 전용 보드입니다.

구성·옵션

구성품과
별매 전원

구분	내용
구성품	보드 본체
별매	전원 어댑터 (7 ~ 25 VDC 입력), USB 2.0 Type B 케이블, RS232 직결 케이블
품번	XBTB-M

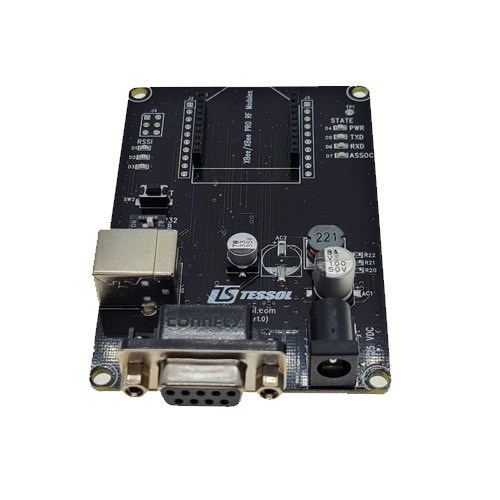

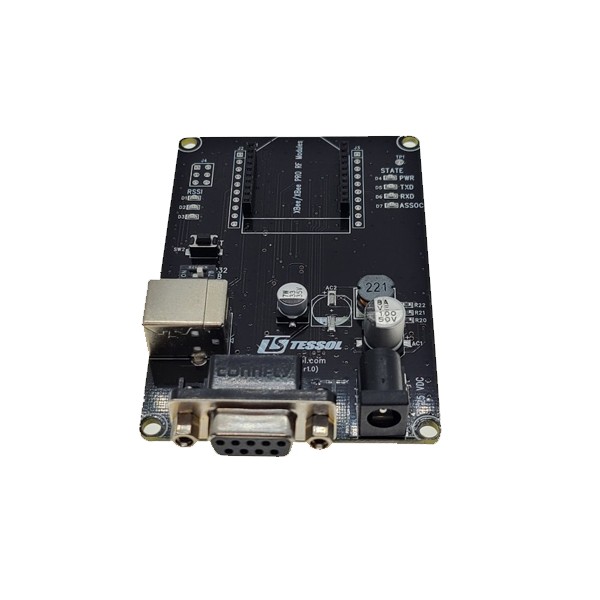

USB, 시리얼, 전원 커넥터가 있는 보드 상면

XBTB-M과 함께 보는
XBee 보드

XBTB-M에서 USB와 RS232를 동시에 사용할 수 있습니까?
아니요, SW1로 둘 중 하나만 선택합니다. 연결 방식을 바꿀 때마다 스위치 위치를 먼저 확인하세요.
XBTB-M은 USB만으로 전원이 공급됩니까?
네, USB에서 5 VDC가 공급되므로 설정 작업에는 어댑터가 필요 없습니다. 현장 운용에는 7~25 VDC 어댑터를 사용합니다.
XBTB-M은 PC에 별도 드라이버가 필요합니까?
네, USB 연결에는 FTDI D2XX 드라이버를 설치합니다. 설치 후 XCTU에서 모듈을 인식시켜 설정합니다.
XBTB-M에는 어떤 XBee 모듈을 꽂을 수 있습니까?
Digi XBee 시리즈 모듈을 꽂을 수 있습니다. 모듈 형태가 20핀 소켓과 맞는지 구매 전에 대조하세요.
