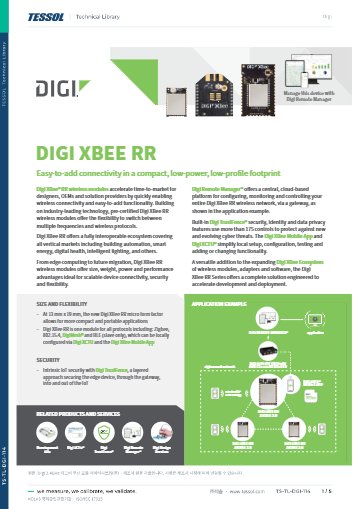

Digi XBee RR ZB, SMT 타입

MODEL
2.4GHz 지그비 무선 모듈
브랜드
DIGI

기판에 실장하는 SMT⁣ RR Zigbee 3.0 모듈

Digi XBee RR Zigbee 3.0 SMT 무선 모듈⁣ 통신 프로토콜 : Zigbee 3.0⁣ 동작 전압 : 1.71–3.8 V⁣ 전류 : 수신 14 mA

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee RR Zigbee 3.0 SMT 모듈은 1.71–3.8 V 전원 범위와 -103 dBm 수신 감도를 갖춘 표면 실장(SMT) 형태의 저전압 Zigbee 3.0 무선 모듈(XBee RR Zigbee 3.0 RF Module)입니다. 송신 전류는 3.3 V, +8 dBm에서 32 mA이며 수신 전류는 14 mA입니다. (주)테솔이 국내에 공식 공급합니다.

기판에 직접 실장하는 SMT 형태이며 높이는 0.305 cm입니다. XBee RR Zigbee 3.0 SMT 모듈의 길이와 폭은 2.199 cm와 3.4 cm입니다. 국내 사용 가능 여부는 문의해 주세요.

1.71–3.8 V

공급 전압

8 µA

슬립 전류(25 °C)

32 mA

송신 전류(+8 dBm)

2.199 × 3.4 × 0.305 cm

표면 실장(SMT) 크기

안테나 옵션

SMT 형태에서 고르는⁣ 안테나 방식

안테나 방식은 파트 넘버로 정해지며, 주문할 때 안테나 형태를 선택합니다. 표는 표면 실장(SMT) 형태에 있는 파트 넘버입니다.

파트 넘버안테나형태·크기

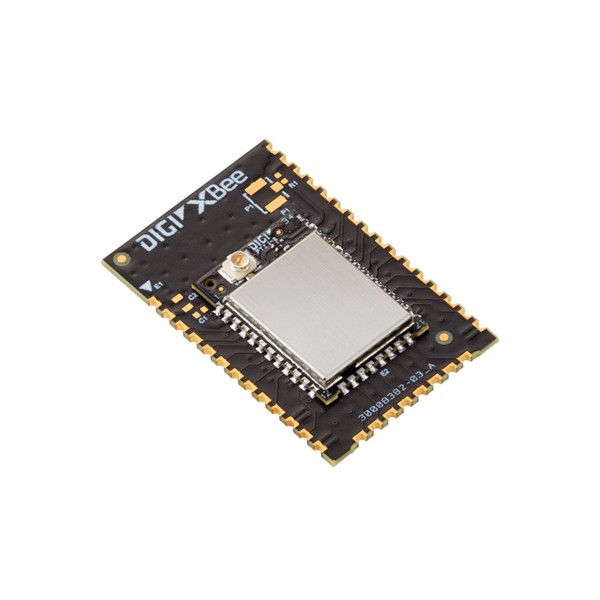

XBRR-24Z8US-JU.FL 커넥터표면 실장(SMT) · 2.199 × 3.4 × 0.305 cm

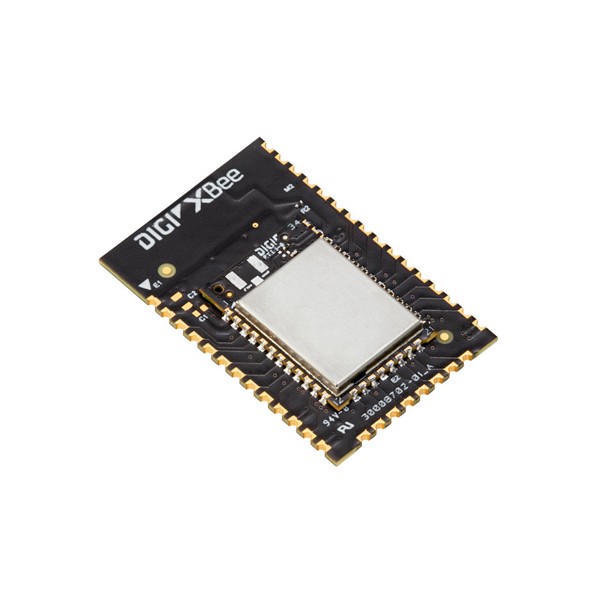

XBRR-24Z8PS-JPCB 안테나표면 실장(SMT) · 2.199 × 3.4 × 0.305 cm
DIGI 2.4GHz 지그비 무선 모듈 - 모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기
모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기

기능

SMT 형태 모듈의⁣ 동작 특성 요약

항목내용
근거리 설정BLE 4.2 슬레이브 전용이며 BLE 5.0 기기와 1M PHY로 통신합니다.
설정 도구XCTU와 Digi XBee Mobile 앱으로 설정합니다.

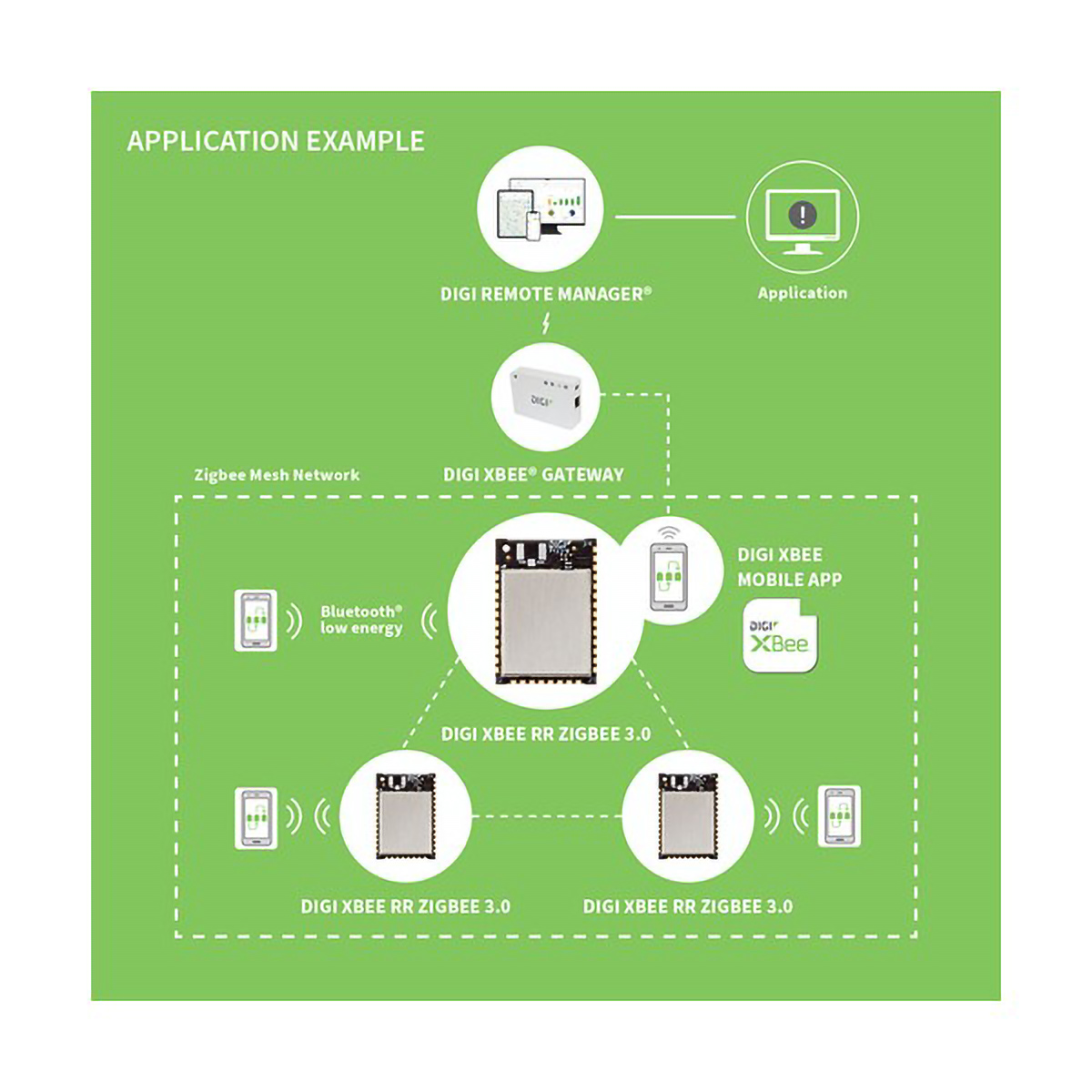

활용 분야

표면 실장(SMT)로⁣ 구성하는 시스템

  • 스마트폰 설정 장비 — Digi XBee Mobile 앱과 BLE로 현장에서 설정합니다.
  • XBee 3 기반 제품 재설계 — 기존 Zigbee 설계를 RR로 옮깁니다.

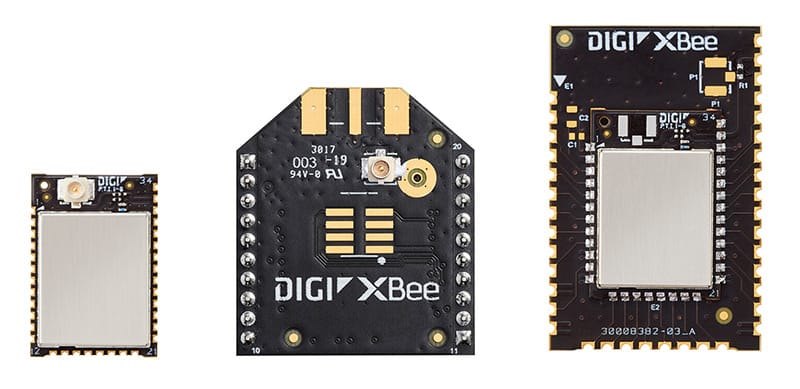

DIGI 2.4GHz 지그비 무선 모듈 - 세 가지 형태의 XBee 무선 모듈 외형
세 가지 형태의 XBee 무선 모듈 외형

사양

SMT 형태의⁣ RF·전원 사양

항목내용
통신 프로토콜Zigbee 3.0
동작 전압1.71–3.8 V
전류수신 14 mA / 슬립 8 µA(25 °C) / 송신 32 mA(3.3 V, +8 dBm)
데이터 인터페이스UART, SPI
I/O·ADC10비트 ADC 4채널 / 디지털 입출력 13개
플래시·RAM플래시 메모리 1 MB, RAM 96 kB
보안128/256비트 AES
사용 온도-40 ~ 85 °C
설정 방식AT 명령(로컬·OTA) / API
규제 인증FCC, IC, ETSI
외형 치수2.199 × 3.4 × 0.305 cm
블루투스BLE 4.2 슬레이브 전용
무선 대역16채널 / 2.4 GHz ISM
RF·시리얼 속도시리얼 1 Mbps까지 / RF 250 kbps
RF 출력+8 dBm(6.3 mW), 채널 26은 최대 +3 dBm
RX 감도-103 dBm(1 % PER, 일반 모드)
도달 거리실외 가시거리 상한 1200 m / 실내·도심 상한 60 m
안테나주문할 때 선택(위 안테나 옵션 표 참조)

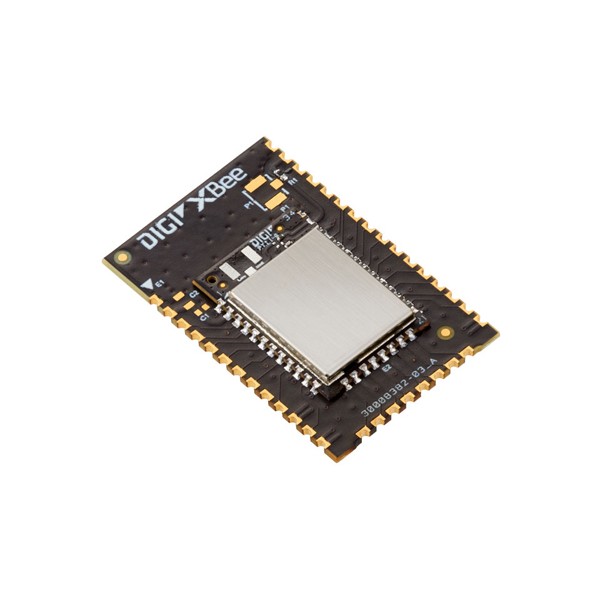

Digi XBee RR ZB, SMT 타입 제품 사진

같은 계열

XBee RR Zigbee 3.0 SMT와⁣ 같은 계열 모델

  • XBee RR Zigbee 3.0 TH — 핀으로 꽂는 스루홀 형태(2.438 × 2.761 cm)로 SMA·U.FL·PCB 안테나 파트가 있습니다
  • XBee RR Zigbee 3.0 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
