Digi JF1R6-CR3-4I ZigBee 안테나 케이블

Digi JF1R6-CR3-4I ZigBee 안테나 케이블

MODEL
JF1R6-CR3-4I
브랜드
DIGI
제품문의 구매하기

XBee 모듈 커넥터에 맞춰
고르는 2.4 GHz 외장 안테나

Digi A24 안테나 · JF1R6 변환 케이블

견적 받기

Digi 국내 정식 공급 파트너

Digi A24-HASM-450·A24-HABUF-P5I는 2.4 GHz 반파장 다이폴, 이득 2.1 dBi의 관절형 XBee 외장 안테나(External Antenna)입니다. JF1R6-CR3-4I는 U.FL 암 커넥터를 RPSMA 암 커넥터로 변환하는 4 in 케이블입니다.

XBee 모듈은 제품마다 안테나 커넥터 형상이 다르므로, 모듈 쪽 커넥터를 먼저 확인한 뒤 RPSMA 수, U.FL 피그테일, 변환 케이블 가운데 맞는 제품을 고르세요. 이 안테나와 케이블은 (주)테솔이 국내에 공식 공급합니다.

2.1 dBi

2.4 GHz 안테나 이득

관절형

방향을 조절해 설치

RPSMA · U.FL

커넥터 두 종류

4 in

변환 케이블 길이

특징

커넥터 형상에 맞춘
세 가지 연결 방식

핵심 특징현장에서 달라지는 점
2.4 GHz 반파장 다이폴2.4 GHz XBee와 XStream 제품용 외장 안테나라 내장 칩 안테나보다 설치 위치를 자유롭게 정할 수 있습니다.
2.1 dBi 이득두 안테나의 이득이 같으므로 커넥터 형상만 맞으면 어느 쪽을 사용해도 성능 차이가 없습니다.
관절형 구조안테나를 꺾어 세우는 구조라 외함의 옆면이나 위쪽 어디에 달아도 수직 방향으로 맞출 수 있습니다.
벌크헤드 마운트(HABUF)패널에 고정하는 구조라 외함 안쪽 모듈의 안테나를 바깥에 둘 수 있습니다.
U.FL 피그테일(HABUF)5 in 피그테일 끝의 U.FL 암 커넥터로 U.FL 커넥터 모듈에 연결합니다.
변환 케이블(JF1R6)U.FL 암을 RPSMA 암으로 바꿔 U.FL 모듈에도 RPSMA 안테나를 연결할 수 있습니다.

커넥터 판별

모듈 커넥터에 따른
부품 선택

모듈에 RPSMA 커넥터가 있으면 A24-HASM-450을 바로 연결합니다. 모듈이 U.FL 커넥터를 사용하고 안테나를 패널에 고정하려면 A24-HABUF-P5I를 선택하며, 보유한 RPSMA 안테나를 U.FL 모듈에 연결하려면 JF1R6-CR3-4I 변환 케이블이 필요합니다.

패널 고정에는 벌크헤드 마운트

A24-HABUF-P5I는 외함 패널의 구멍에 벌크헤드로 고정하고, 외함 안쪽의 5 in 피그테일을 U.FL 모듈에 연결합니다. 패널 바깥으로 안테나가 나오므로 금속 외함 안에 모듈을 넣어도 안테나는 외부에 노출됩니다.

사양

3개 제품 비교 사양

항목A24-HASM-450A24-HABUF-P5IJF1R6-CR3-4I
품번(코드)1811740100886179
유형안테나안테나케이블
주파수 대역2.4 GHz2.4 GHz해당 없음
안테나 형식반파장 다이폴반파장 다이폴해당 없음
이득2.1 dBi2.1 dBi해당 없음
커넥터RPSMA 수U.FL 암U.FL 암 × RPSMA 암
형태관절형(Articulating)관절형 벌크헤드 마운트변환 케이블
길이4.50 in피그테일 5 in4 in
적용 대상RPSMA 커넥터를 쓰는 2.4 GHz 무선 기기 (2.4 GHz XBee, XStream 포함)XBee 802.15.4, XBee Zigbee, XBee Wi-Fi, XBee DigiMesh 2.4, XBee 3 Zigbee 3, XBee 3 802.15.4, XBee 3 DigiMesh 2.4, XBee 3 BLU 계열U.FL 암 모듈과 RPSMA 암 안테나 연결

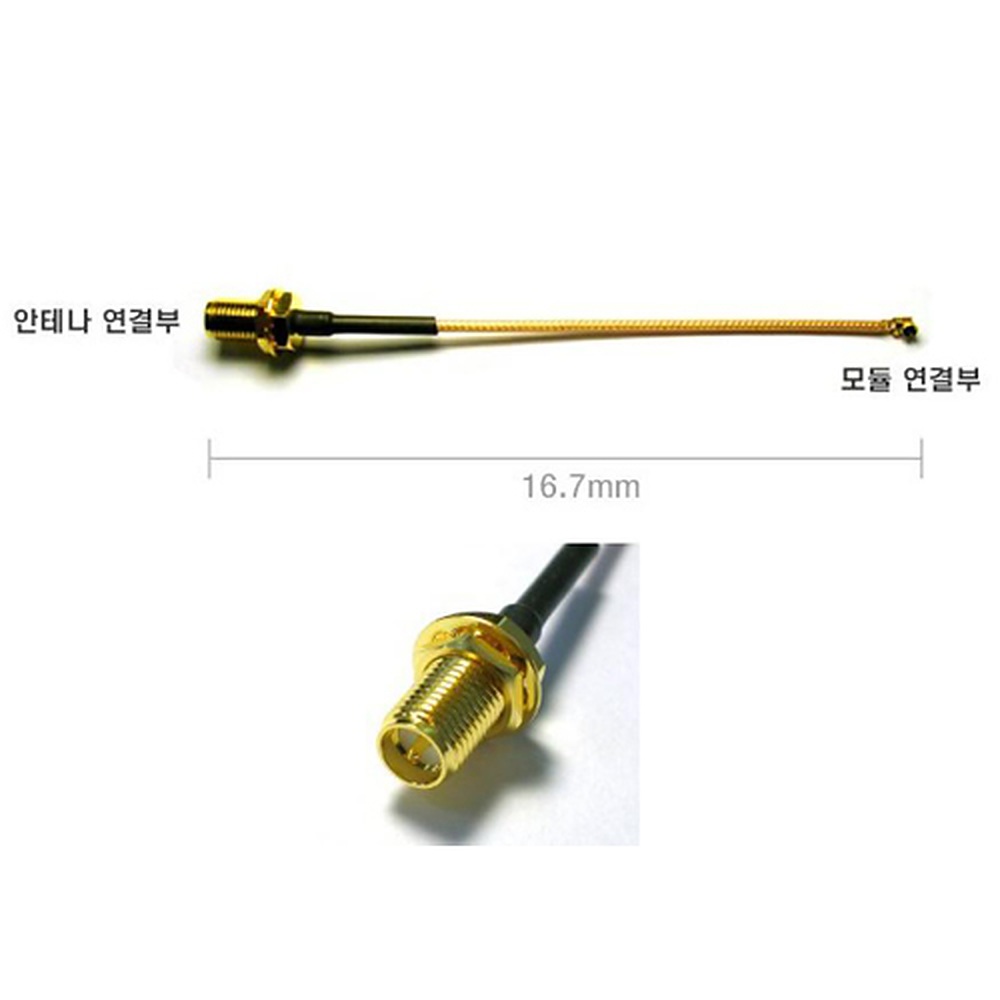

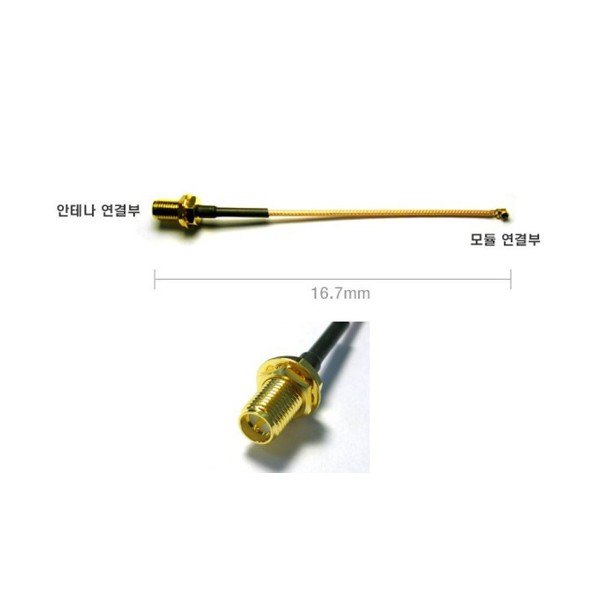

DIGI JF1R6-CR3-4I - 안테나 연결부와 모듈 연결부가 표시된 케이블
안테나 연결부와 모듈 연결부가 표시된 케이블

활용 분야

안테나를 외함 밖으로
빼야 하는 현장

  • 패널 외부 안테나 — XBee 모듈은 패널 안에 두고 안테나만 바깥에 설치합니다.
  • 2.4 GHz 무선 장치 — 2.4 GHz XBee와 XStream 장치에 외장 안테나를 연결해 통신 거리를 확보합니다.
  • 모듈-안테나 분리 — 모듈과 안테나를 케이블로 연결해 설치 위치를 따로 정합니다.
  • 좁은 패널 설치 — 벌크헤드 마운트로 작은 외함에도 안테나를 고정합니다.

선택 가이드

커넥터와 설치 방식으로 고르는
XBee 안테나

이럴 때 (현장 조건)권장 모델선택 이유
RPSMA 커넥터 장치에 2.4 GHz 안테나를 달 때A24-HASM-450RPSMA 수 커넥터의 관절형 안테나라 장치에 바로 연결합니다.
패널에 고정하고 U.FL로 연결할 때A24-HABUF-P5I벌크헤드 마운트와 5 in 피그테일을 갖춰 패널 고정에 맞습니다.
U.FL 모듈에 RPSMA 안테나를 이을 때JF1R6-CR3-4IU.FL 암을 RPSMA 암으로 바꾸는 4 in 케이블입니다.

구성·옵션

제품별 구성

제품구성커넥터크기
A24-HASM-4502.4 GHz 반파장 다이폴, 2.1 dBi, 관절형RPSMA 수길이 4.50 in
A24-HABUF-P5I2.4 GHz 반파장 다이폴, 2.1 dBi, 관절형 벌크헤드 마운트U.FL 암 · 피그테일5 in
JF1R6-CR3-4I변환 케이블U.FL 암 × RPSMA 암4 in

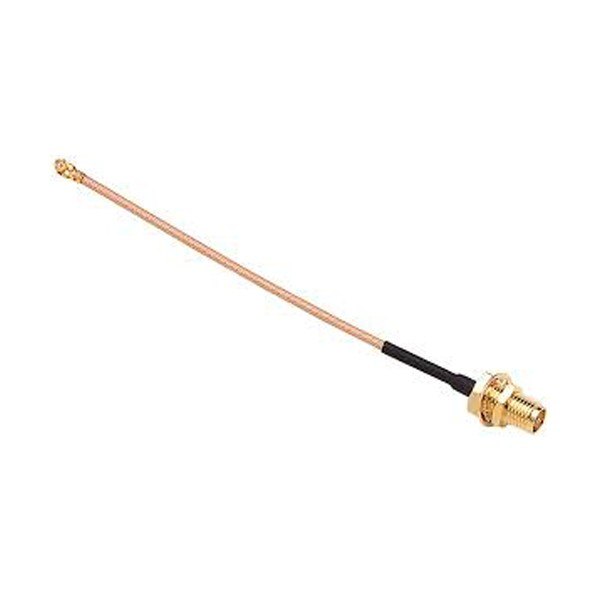

DIGI JF1R6-CR3-4I - SMA 커넥터가 달린 안테나 연장 케이블
SMA 커넥터가 달린 안테나 연장 케이블
