1.71 V부터 동작하는 배터리 기기용 RR 모듈
Digi XBee RR 802.15.4 · DigiMesh 2.4 SMT · TH 무선 모듈 프로토콜 · 칩셋 : 802.15.4 또는 DigiMesh 2.4 주파수 · 속도 : ISM 2.4 GHz 공급 전압 : 1.71 – 3.8 V
견적 받기Digi 한국 독점 공급 파트너
Digi XBee RR 802.15.4·DigiMesh 2.4 SMT·TH 모듈(2.4 GHz 무선 통신 모듈)은 1.71~3.8 V 전원에서 동작하며, 라우팅 없는 점대점 통신과 모든 노드가 동격인 메시 네트워크를 소형 기기 기판에 더하는 RR 계열 제품입니다.
수신 감도 -103 dBm(일반 모드), 송신 출력 6.3 mW(+8 dBm)로 실내·도심 60 m, 실외 가시거리 1200 m 구간을 연결합니다. 슬립 전류는 8 µA로 낮아 배터리 기기의 대기 시간이 길어집니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.
특징
XBee RR의 두 통신 구성과 보안 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 802.15.4와 DigiMesh 2.4 두 구성 | 점대점 연결은 802.15.4로, 노드 수가 늘어나는 설비는 DigiMesh로 구성하므로 같은 모듈 계열에서 네트워크 규모에 맞는 프로토콜을 고를 수 있습니다. |
| 기존 XBee 시리즈와 통신 호환 | 운영 중인 XBee 네트워크에 RR 노드를 추가해도 프로토콜과 PAN ID만 맞추면 연결되어 단계적 교체가 쉬워집니다. |
| BLE 4.2 슬레이브 | 스마트폰 앱으로 현장에서 설정값을 직접 확인하고 바꿀 수 있습니다. |
| XCTU와 Digi XBee 모바일 앱 설정 | PC와 휴대 단말 어느 쪽으로든 모듈을 구성할 수 있어 현장 개통 때 챙길 장비가 줄어듭니다. |
| 128/256비트 AES와 TrustFence | 무선 구간의 데이터를 암호화하고 175개 이상의 보안 제어 기능으로 장치 접근을 제한해 도청과 위변조 위험을 낮춥니다. |

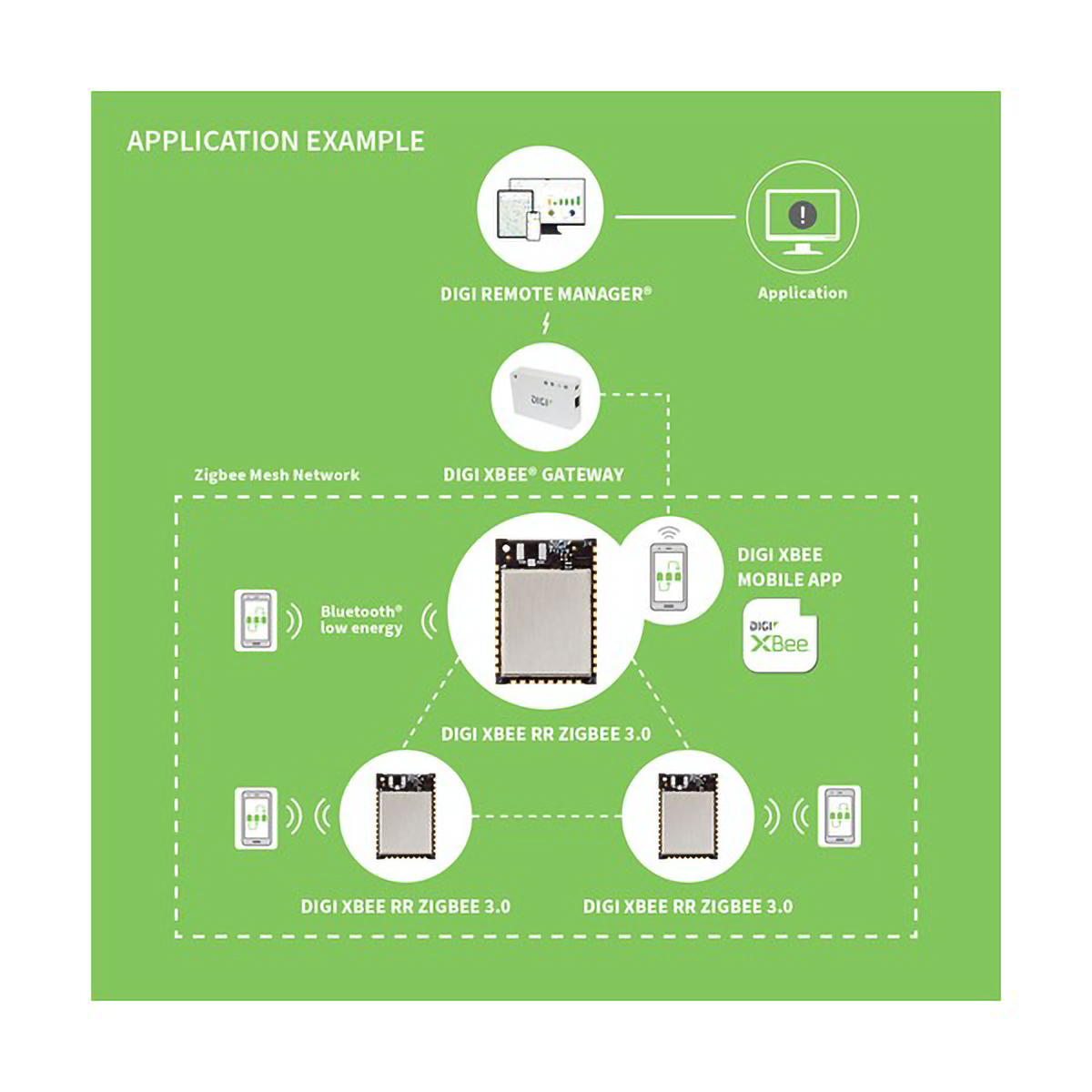

| Digi IX15 게이트웨이와 Remote Manager 연동 | 떨어진 지점의 네트워크를 원격에서 구성하고 감시하므로 출장 점검 횟수가 줄어듭니다. |

이전 검토
XBee 3에서 RR로 옮길 때의 점검

MicroPython 미지원과 핀 구성 차이
RR은 모듈 내부에서 MicroPython 코드를 실행하지 않으므로, 기존 XBee 3에서 모듈 안에 응용 프로그램을 올려 운용하던 설비는 호스트 MCU로 처리를 옮겨야 합니다. RR에는 DIO10과 DIO11 핀이 없어서 해당 핀을 사용하던 기판은 배선부터 다시 정리해야 합니다.
프로토콜 선택
802.15.4와 DigiMesh 2.4 선택 기준
802.15.4 구성은 모듈끼리 직접 통신하며 라우팅을 거치지 않으므로 센서 노드 몇 개가 한 수집기에 접속하는 단순한 구조에 맞습니다. DigiMesh 2.4는 모든 노드가 같은 역할을 맡아 경로가 끊겨도 다른 노드가 중계하기 때문에 설비가 넓게 퍼진 건물이나 공장에 적합합니다.
두 구성 모두 API 또는 AT 명령으로 로컬 및 OTA(무선) 설정을 지원하고, 패킷마다 재시도와 확인 응답(ACK)을 적용합니다. 모듈 안에서 코드를 돌려야 하는 설계라면 RR 대신 XBee 3 계열을 검토하세요.
사용 방법
XBee RR 802.15.4·DigiMesh SMT·TH XCTU와 모바일 앱 설정 순서
이 XBee RR 모듈은 PC의 XCTU나 스마트폰의 Digi XBee Mobile 앱으로 설정합니다. 호스트 MCU에서는 UART·SPI로 AT 명령이나 API 프레임을 보내 로컬 설정과 OTA 설정을 처리합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| XCTU | 모듈 검색, 설정 읽기·쓰기, 펌웨어 업데이트, BLE 켜기 |
| Digi XBee Mobile | BLE로 현장에서 설정 확인·변경(Android 5.0 이상, iOS 11 이상) |
| AT 명령 모드 | UART로 파라미터 직접 읽기·쓰기 |
| Digi Remote Manager | IX15 게이트웨이를 거쳐 원격 구성과 감시 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 XCTU를 설치하고 모듈을 PC에 연결합니다. |
| 2 | XCTU에서 Discover devices로 모듈을 찾아 Add selected devices를 누르세요. |
| 3 | Configuration 모드에서 BT Bluetooth Enable을 Enabled[1]로 고르고 Write setting을 누른 뒤 Bluetooth 비밀번호를 정합니다. |
| 4 | 네트워크의 다른 모듈과 프로토콜과 PAN ID를 맞추고 설정을 저장하세요. |
| 5 | 현장에서는 Digi XBee Mobile 앱으로 BLE에 접속해 설정을 확인하고 바꿉니다. |
XBee RR AT 명령 예시
| 명령 | 하는 일 |
|---|---|
| +++ | 명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답 |
| ATBT 1 | Bluetooth 켜기 |
| AT%F | 이어지는 설정을 사용자 기본값으로 저장 |
| AT!C | 사용자 기본값 설정 모두 지우기 |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.
BLE로 접속하려면 먼저 Bluetooth 비밀번호를 설정해야 합니다. 비밀번호가 없으면 앱에서 연결·설정·데이터 전송을 할 수 없습니다.
사양
1.71~3.8 V 전원과 RR 공통 사양
| 항목 | 사양 |
|---|---|
| 프로토콜 · 칩셋 | 802.15.4 또는 DigiMesh 2.4 · Silicon Labs EFR32MG SoC |
| 주파수 · 속도 | ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps |
| 공급 전압 | 1.71 – 3.8 V |
| 인터페이스 | UART · SPI · 디지털 I/O 13개 · 10비트 ADC 4채널 |
| 메모리 | 1 MB 플래시 · 96 kB RAM |
| BLE | BLE 4.2 슬레이브 전용 |
| 동작 온도 | -40 °C – +85 °C |
| 송신 출력 | 6.3 mW (+8 dBm) · 채널 26 최대 출력 +3 dBm |
| 수신 감도 | -103 dBm (일반 모드) |
| 통신 거리 | 실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft) |
| BLE 성능 | 최대 1 Mbps · 실내·도심 최대 15 m (49 ft) · 실외 가시거리 최대 300 m (984 ft) · +8 dBm · -95 dBm (일반 모드) |
| 전류 | TX 32 mA @ 3.3 V (+8 dBm) · RX 14 mA · 슬립 8 µA @ 25 °C |
| 구성 방식 | API 또는 AT 명령 · 로컬 또는 OTA(무선) |
| 간섭 내성 | DSSS (Direct Sequence Spread Spectrum) |
| 보안 | 128/256비트 AES |
| 패킷 전송 | 재시도 · 확인 응답(ACK) |
| 식별자 | PAN ID 및 주소 · 클러스터 ID와 엔드포인트(선택) |

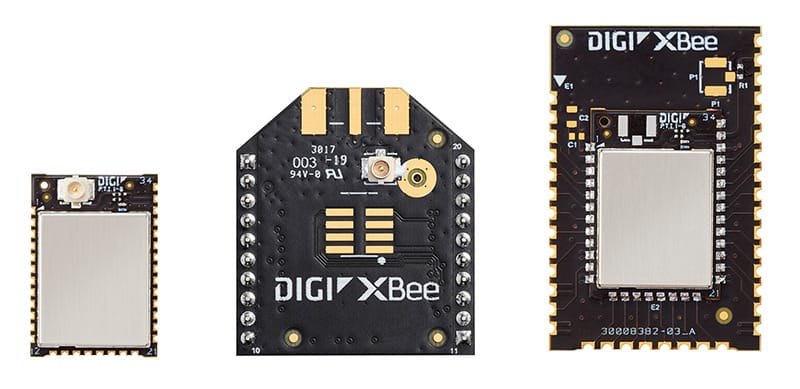

| 형태 | 마이크로 · 스루홀 · 표면 실장 |

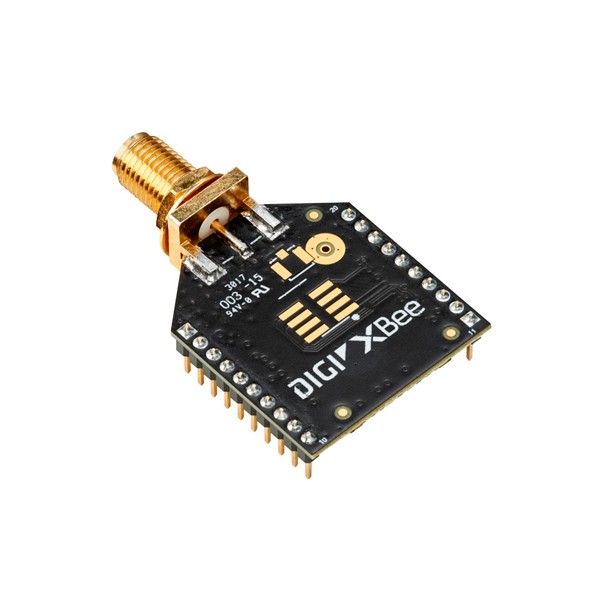

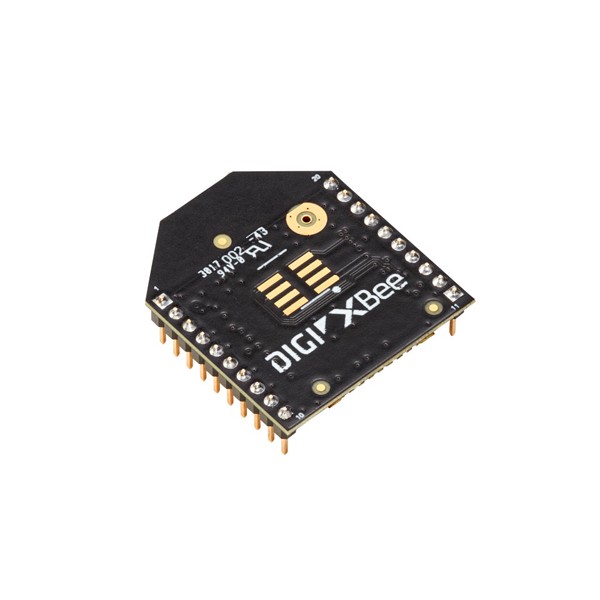

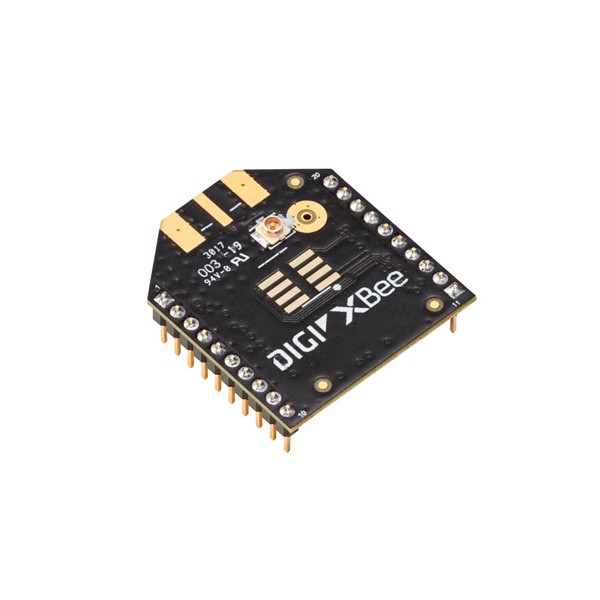

| 안테나 | 스루홀: PCB · U.FL · RPSMA / 표면 실장: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩 |
| 크기 | 스루홀 2.438 x 2.761 cm (0.960 x 1.087 in) · 표면 실장 2.199 x 3.4 x 0.305 cm (0.866 x 1.33 x 0.120 in) · 마이크로 13 x 19 x 2 mm (0.533 x 0.76 x 0.087 in) |
활용 분야
소형 무선 노드가 필요한 현장
- 센서 네트워크 — 여러 지점의 온도·상태 값을 무선으로 한 수집기에 모읍니다.
- 스마트 가전 — 제어 기판에 실장해 원격 제어 기능을 추가합니다.
- 설비 모니터링 — 설비 상태를 게이트웨이까지 무선으로 전달합니다.
- 웨어러블·소형 기기 — 작은 기판에 넣어 무선 연결 기능을 부여합니다.
- 스마트 빌딩 — 조명과 장치를 DigiMesh로 묶어 관리합니다.

선택 가이드
노드 배치로 고르는 RR 프로토콜
| 이럴 때 (현장 조건) | 권장 구성 | 선택 이유 |
|---|---|---|
| 노드 몇 개가 수집기 하나에 직접 접속할 때 | XBee RR 802.15.4 | 라우팅 없이 직접 통신하는 구조라 설정이 단순합니다. |
| 설비가 넓게 퍼져 경로 중계가 필요할 때 | XBee RR DigiMesh 2.4 | 모든 노드가 같은 역할을 맡아 경로가 이중화됩니다. |
| 모듈 안에서 MicroPython 코드를 실행해야 할 때 | XBee 3 계열 | RR은 MicroPython을 지원하지 않으므로, 모듈 안에서 코드를 실행하려면 XBee 3를 선택합니다. |
구성·옵션

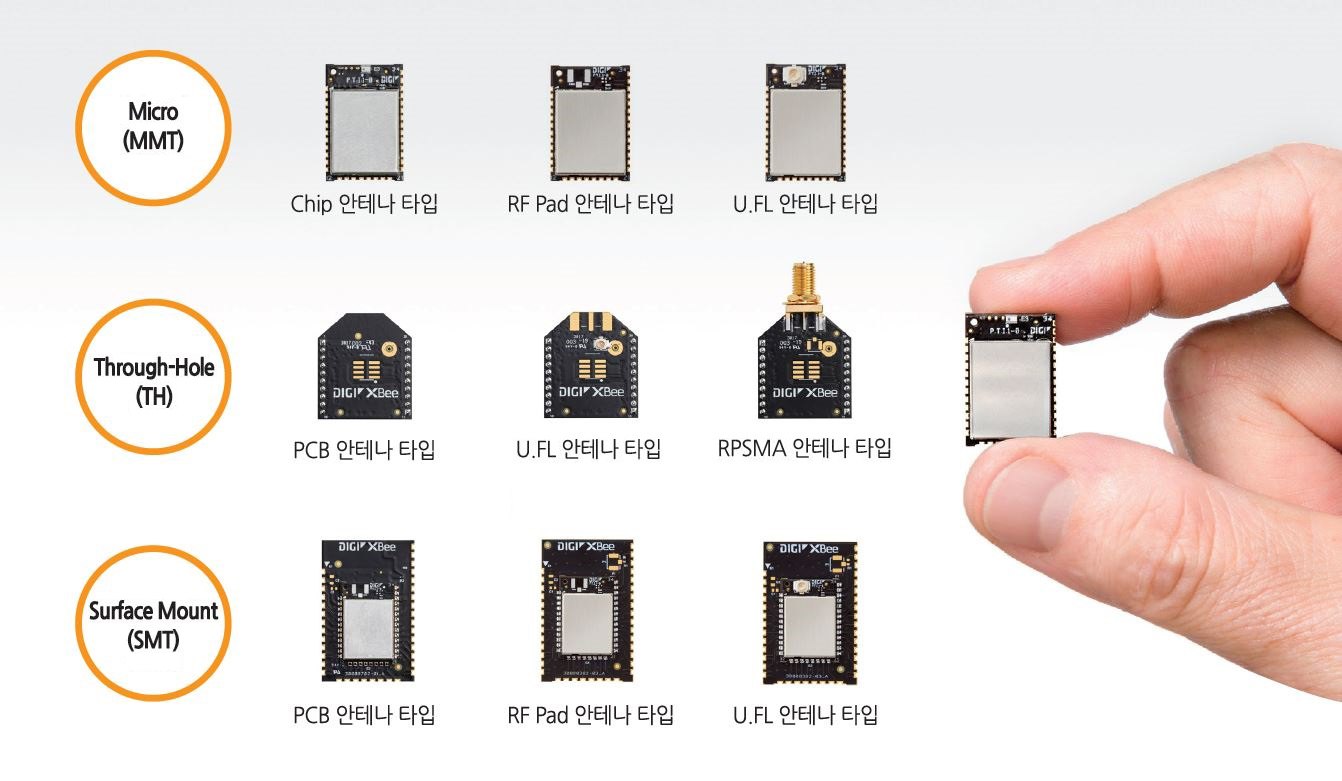

형태와 안테나 구성 항목
| 항목 | 내용 |
|---|---|
| 구성품 | XBee RR 모듈 본체 |
| 형태 | 마이크로 · 스루홀 · 표면 실장 |
| 안테나 | 스루홀: PCB · U.FL · RPSMA / 표면 실장: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩 |

관련 제품
XBee RR과 비교할 XBee 모듈
- Digi XBee RR 802.15.4 · DigiMesh 2.4 마이크로 모듈
- Digi XBee 3 802.15.4 무선 모듈 (+8 dBm)
- Digi XBee 3 DigiMesh 2.4 무선 모듈 (+8 dBm)
- Digi XBee RR Zigbee 3.0 무선 모듈
XBee RR의 802.15.4와 DigiMesh는 무엇이 다릅니까?
802.15.4는 라우팅 없이 모듈끼리 직접 통신하고, DigiMesh는 모든 노드가 같은 역할을 맡는 메시입니다. 노드가 늘어날 계획이면 DigiMesh로 시작하는 편이 확장에 유리합니다.
XBee 3를 RR로 교체할 때 무엇을 확인합니까?
교체 전에 핀 구성을 먼저 확인합니다. RR에는 DIO10과 DIO11이 없고 MicroPython도 지원하지 않으므로 기존 기판의 배선과 응용 프로그램을 점검하세요.
XBee RR은 BLE로 스마트폰과 연결할 수 있습니까?
네, BLE 4.2 슬레이브로 연결합니다. 하드웨어는 BLE 5.0으로 올릴 수 있는 구조이지만 현재는 활성화되어 있지 않습니다.
XBee RR 네트워크의 원격 관리는 어떻게 구성합니까?
Digi IX15 게이트웨이와 Digi Remote Manager로 네트워크를 구성하고 상태를 감시합니다. 모듈은 프로토콜과 PAN ID만 맞으면 기존 XBee 모듈과도 통신합니다.

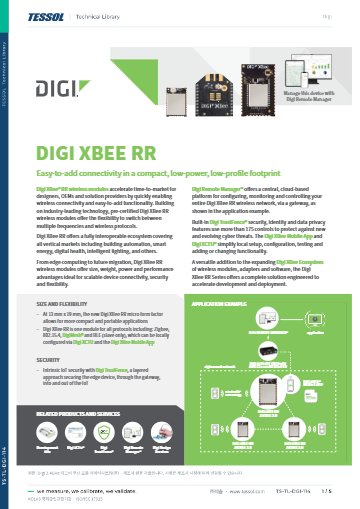

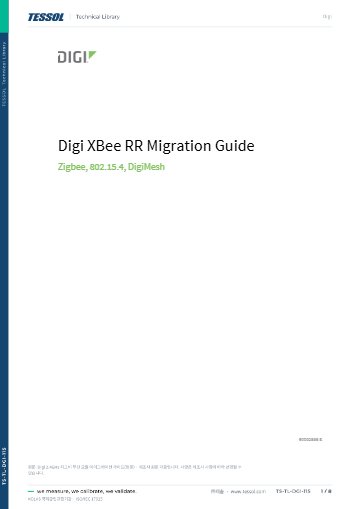

제품 자료
FAQ 자주묻는 질문
-
XBee RR의 802.15.4와 DigiMesh는 무엇이 다릅니까?
802.15.4는 라우팅 없이 모듈끼리 직접 통신하고, DigiMesh는 모든 노드가 같은 역할을 맡는 메시입니다. 노드가 늘어날 계획이면 DigiMesh로 시작하는 편이 확장에 유리합니다.
-
XBee 3를 RR로 교체할 때 무엇을 확인합니까?
교체 전에 핀 구성을 먼저 확인합니다. RR에는 DIO10과 DIO11이 없고 MicroPython도 지원하지 않으므로 기존 기판의 배선과 응용 프로그램을 점검하세요.
-
XBee RR은 BLE로 스마트폰과 연결할 수 있습니까?
네, BLE 4.2 슬레이브로 연결합니다. 하드웨어는 BLE 5.0으로 올릴 수 있는 구조이지만 현재는 활성화되어 있지 않습니다.
-
XBee RR 네트워크의 원격 관리는 어떻게 구성합니까?
Digi IX15 게이트웨이와 Digi Remote Manager로 네트워크를 구성하고 상태를 감시합니다. 모듈은 프로토콜과 PAN ID만 맞으면 기존 XBee 모듈과도 통신합니다.
