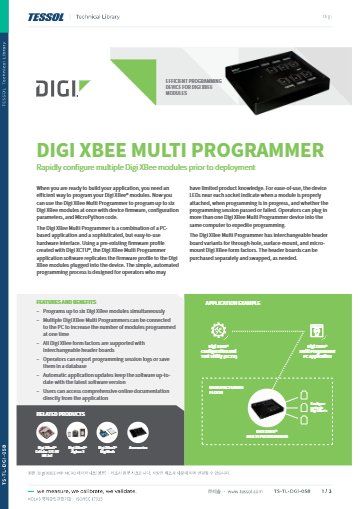

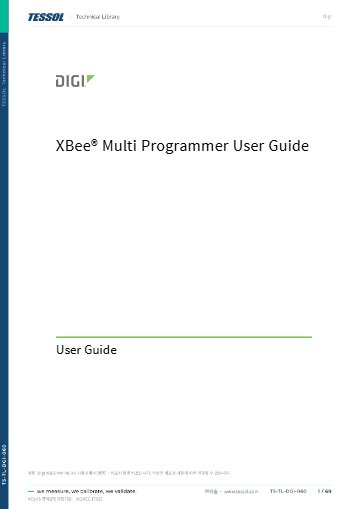

제품 자료
제품문의 구매하기

SMT 형태 XBee를⁣ 동시에 기록하는 장비

Digi XBEE-MP-SMT XBee 다중 프로그래머 SMT 타입

견적 받기

Digi 한국 독점 공급 파트너

Digi XBEE-MP-SMT는 표면 실장(SMT) 형태의 XBee 모듈을 최대 6개까지 한꺼번에 프로그래밍하는 다중 프로그래머(Multi Programmer)입니다. XCTU에서 저장한 프로필을 불러와 펌웨어, 설정, 파일 시스템을 모든 소켓에 같은 조건으로 기록합니다.

양산 라인으로 넘기기 전에 SMT 모듈의 설정을 통일해 두는 용도입니다. (주)테솔이 국내에 공식 공급합니다.

최대 6개

동시 프로그래밍 모듈

SMT

표면 실장 모듈용 헤더

PDF · CSV

세션 보고서 형식

MySQL

세션 기록 저장

세션 진행

SMT 모듈을 소켓에 꽂고⁣ 기록하는 순서

순서할 일
1XCTU Profile Editor에서 프로필을 만들어 XPRO 파일로 저장합니다.
2본체에 9 VDC 또는 12 VDC, 1.5 A 이상 전원을 먼저 연결하고 빨간 LED를 확인한 뒤 USB-C 케이블로 PC에 연결합니다.
3XBee Multi Programmer 애플리케이션에서 Open으로 프로필을 열고 Start session을 누르세요.
4SMT 모듈을 소켓에 꽂으면 소켓별로 독립해 기록되며, 끝난 모듈은 세션을 멈추지 않고 교체합니다.
5Finish session으로 마치고 세션 보고서를 PDF나 CSV로 저장합니다.

애플리케이션은 digi.com/xbeemultiprogrammer의 Diagnostics, Utilities & MIBs에서 내려받는 Windows용입니다. USB가 자동 인식되지 않으면 FTDI 드라이버를 수동 설치하세요.

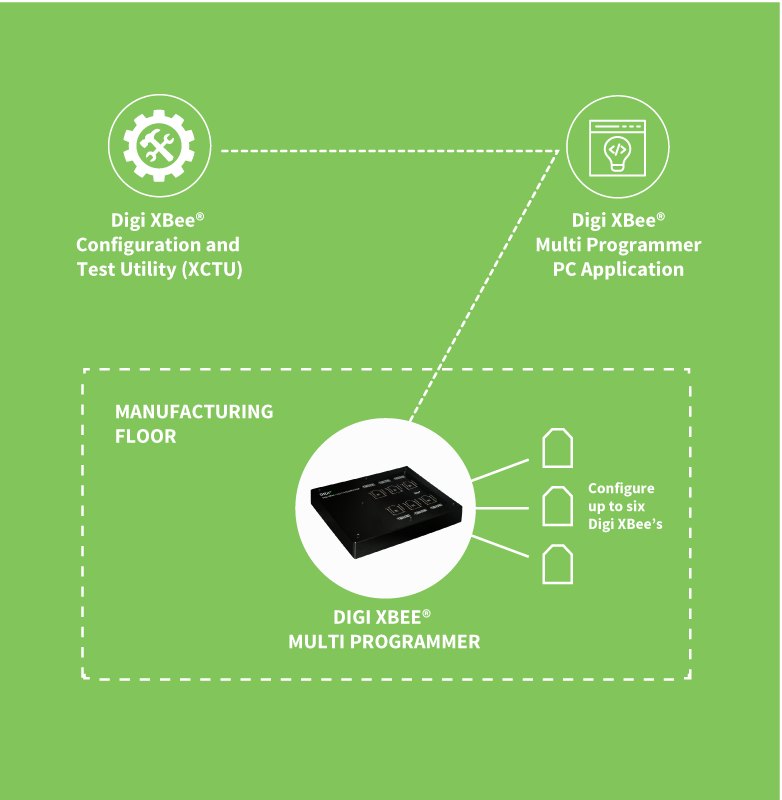

DIGI XBEE-MP-SMT - 제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도
제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도

사양

XBEE-MP-SMT 하드웨어와 PC 요건

항목내용
품번XBEE-MP-SMT
모듈 형태표면 실장(SMT)
동시 프로그래밍최대 6개, 소켓마다 전용 시리얼 인터페이스
커넥터USB Type C, 전원용 배럴 잭
전원9 – 12 VDC, 최소 1.5 A
동작 환경0 – 50 °C, 습도 5 – 60 %(비응축)
크기와 무게20.32 x 17.51 x 3.81 cm, 0.91 kg
운영체제Windows
PC 사양최소 하드디스크 300 MB·RAM 2 GB·듀얼코어, 권장 하드디스크 500 MB·RAM 4 GB·쿼드코어

전원 어댑터 등 세부 구성품은 견적 때 안내해 드립니다.

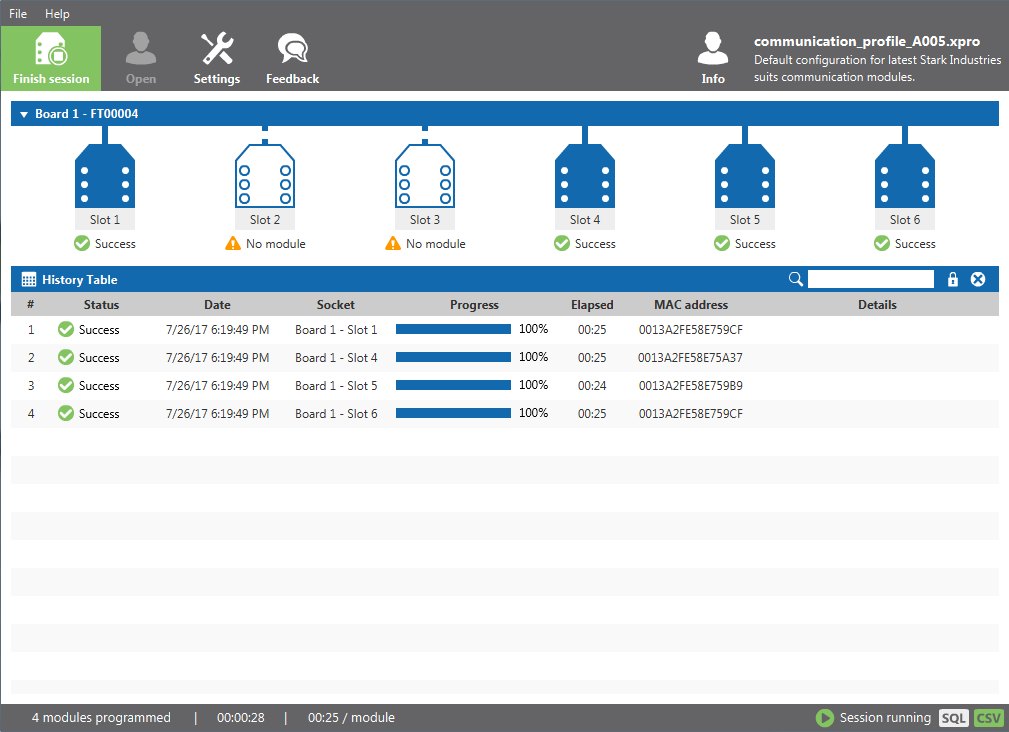

DIGI XBEE-MP-SMT - 프로그래머 PC 프로그램의 모듈 설정 진행 화면
프로그래머 PC 프로그램의 모듈 설정 진행 화면

활용 분야

SMT 모듈 프로그래밍이⁣ 필요한 작업

  • SMT 모듈을 실장하는 제품의 양산 전 펌웨어 기록
  • MicroPython 스크립트와 설정 파일을 여러 모듈에 같은 조건으로 적용
  • MySQL 데이터베이스에 세션 기록을 남기는 작업 이력 관리
