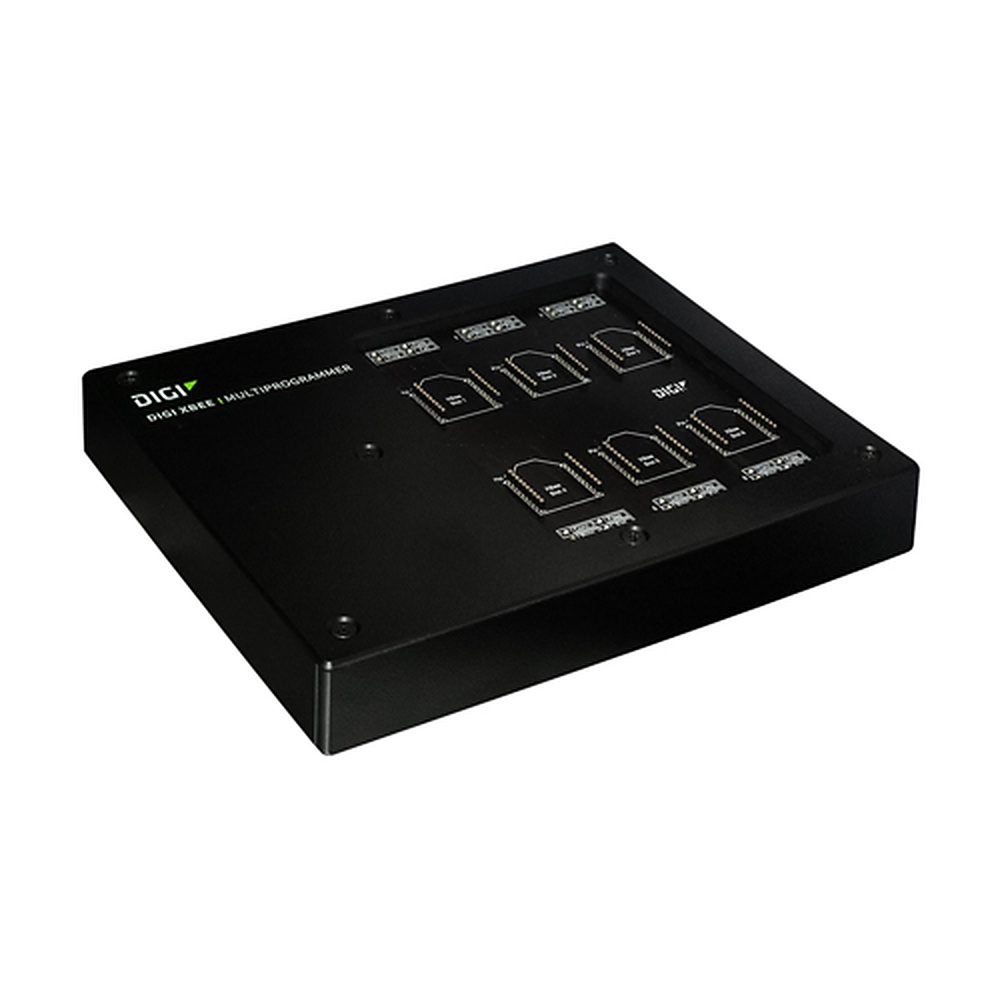

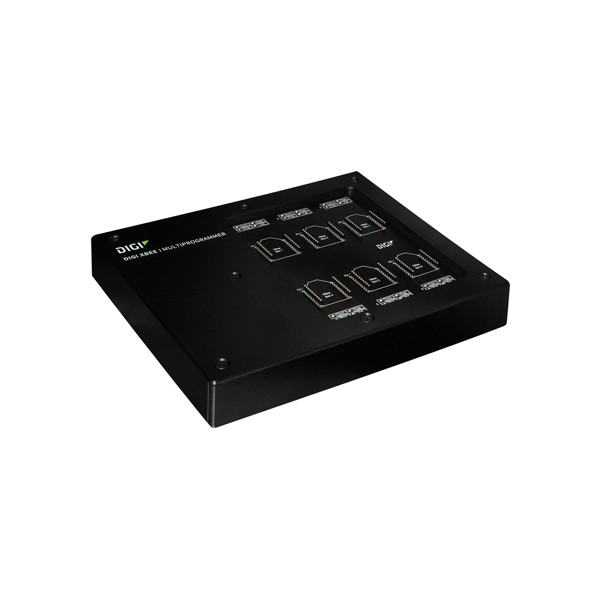

Digi XBEE-MP-TH는 스루홀(TH) 형태의 XBee 모듈 최대 6개에 펌웨어, 프로필, MicroPython을 한 번에 기록하는 XBee 다중 프로그래머(Multi Programmer)입니다. 소켓마다 전용 시리얼 인터페이스가 있어 모듈별 작업이 서로 간섭하지 않습니다.
TH 헤더 보드가 장착된 구성이며 전원 어댑터와 교체 헤더 보드 분리 도구가 함께 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.
구성품
XBEE-MP-TH에 들어 있는 것
| 구분 | 내용 |
|---|---|
| 포함 | 전원 어댑터, 헤더 보드 분리 도구 |
| 별도 | 다른 모듈 형태용 헤더 보드 |
| TH 헤더 보드 단품 | XBEE-MP-TH-PCB |
전원 어댑터는 입력 100 – 240 VAC, 출력 12 VDC 3 A입니다. SMT나 마이크로 형태 모듈을 다루려면 해당 헤더 보드를 따로 준비해 교체합니다.
사용 방법
XBEE-MP-TH 프로필 작성부터 세션 종료까지

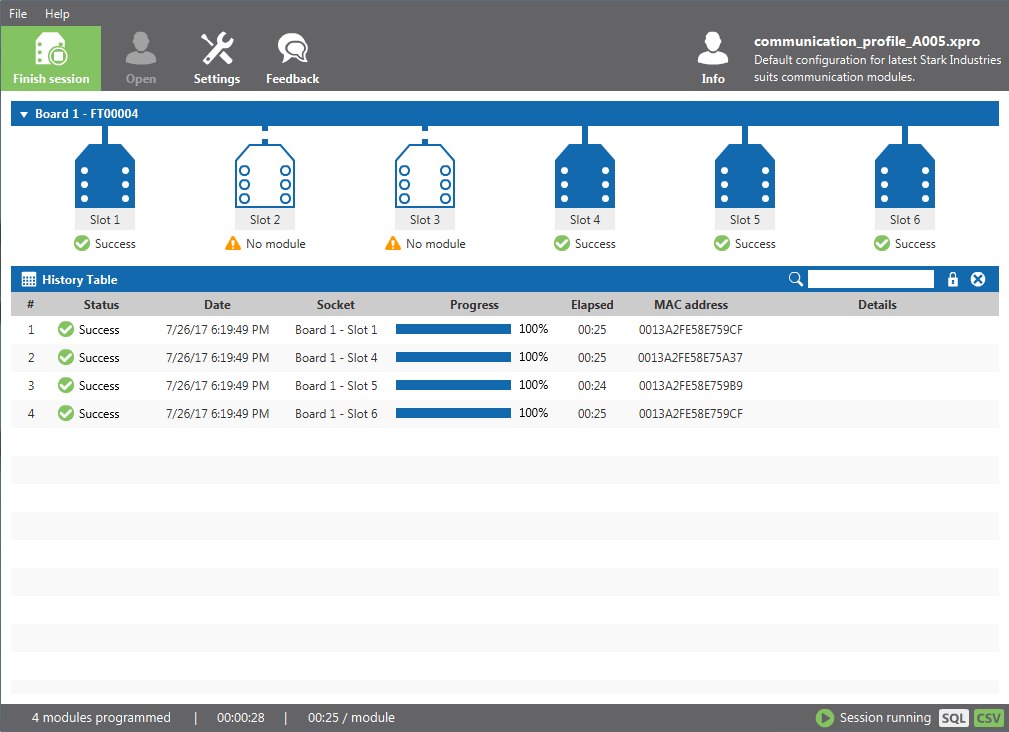

Windows용 XBee Multi Programmer 애플리케이션에서 XCTU로 만든 XPRO 프로필을 불러와 소켓 6개의 모듈에 펌웨어와 설정, 파일 시스템을 기록합니다. 세션 결과는 PDF나 CSV로 내보내거나 MySQL 데이터베이스에 저장합니다.
| 순서 | 할 일 |
|---|---|
| 1 | digi.com/xbeemultiprogrammer의 Diagnostics, Utilities & MIBs에서 Windows용 애플리케이션을 내려받아 설치합니다. |
| 2 | XCTU의 Profile Editor에서 Create를 눌러 프로필을 만들고 XPRO 파일로 저장하세요. |
| 3 | 본체에 9 VDC 또는 12 VDC, 1.5 A 이상 전원을 먼저 연결하고 빨간 LED를 확인한 뒤 USB-C 케이블로 PC에 연결합니다. |
| 4 | 애플리케이션에서 Open으로 프로필을 불러오고 Start session을 누르세요. |
| 5 | 모듈을 최대 6개 꽂으면 각각 독립적으로 기록되며, 끝난 모듈은 세션을 멈추지 않고 교체합니다. |
| 6 | 작업이 끝나면 Finish session을 누르고 세션 보고서를 저장하세요. |
USB 연결이 자동으로 인식되지 않으면 FTDI 드라이버를 수동으로 설치합니다. 세션 기록을 데이터베이스에 남기려면 Settings > Storage에서 MySQL 접속 정보를 입력하세요.


사양
XBEE-MP-TH 본체와 PC 사양
| 항목 | 내용 |
|---|---|
| 품번 | XBEE-MP-TH |
| 동시 프로그래밍 | Digi XBee 모듈 최대 6개 |
| 소켓 | 동일한 XBee 소켓 6개, 소켓마다 전용 시리얼 인터페이스 |
| 커넥터 | USB Type C, 전원용 배럴 잭 |
| 전원 | 9 – 12 VDC, 최소 1.5 A |
| 동작 환경 | 0 – 50 °C, 습도 5 – 60 %(비응축) |
| 크기 | 20.32 x 17.51 x 3.81 cm |
| 무게 | 0.91 kg |
| 지원 운영체제 | Windows |
| 최소 PC 사양 | 하드디스크 300 MB, RAM 2 GB, 듀얼코어 CPU |
| 권장 PC 사양 | 하드디스크 500 MB, RAM 4 GB, 쿼드코어 CPU |
지원 모듈
XBEE-MP-TH가 다루는 XBee 제품군
XBee3 Zigbee, DigiMesh, 802.15.4, XBee3 Cellular LTE Cat 1, LTE-M/NB-IoT, XBee Cellular LTE Cat 1·3G, XBee S2C, XBee SX, XBee SX 868, XBee 900HP, XBee XSC를 지원합니다. 셀룰러 XBee를 다룰 때는 LTE CAT 1용 Telit 드라이버나 LTE-M/NB-IoT용 u-blox 드라이버가 추가로 필요합니다.
활용 분야

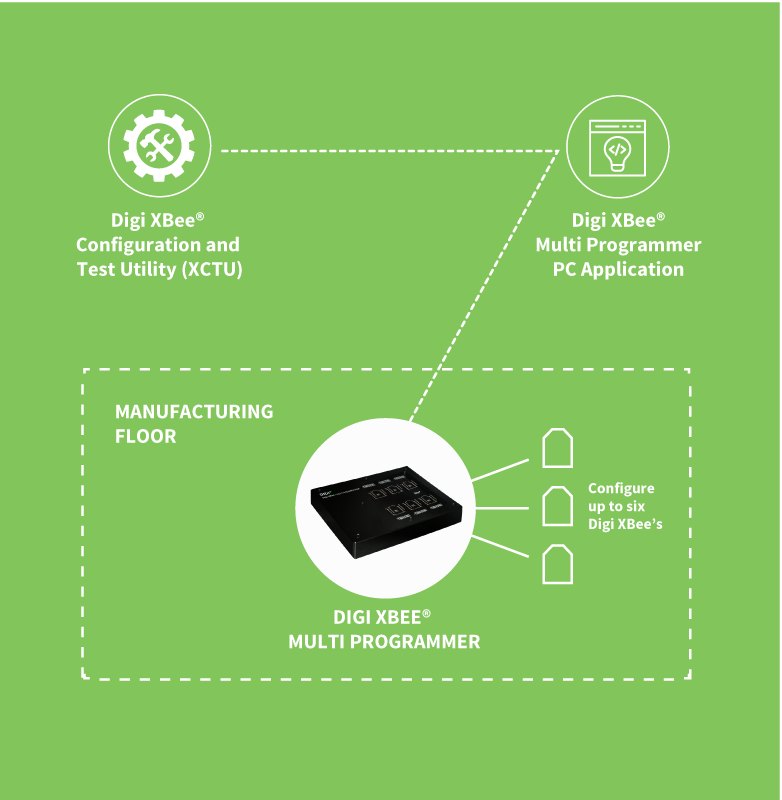

양산 전 모듈 설정이 필요한 현장
- 양산 전 프로그래밍 — 같은 프로필을 모듈 여러 개에 한 번에 기록
- 시제품 펌웨어 교체 — 펌웨어와 MicroPython 설정을 모듈 여러 개에 동시에 변경
- 설정 파일 통일 — XPRO 프로필 하나로 여러 모듈의 설정값 맞춤
같은 계열
XBEE-MP-TH와 같은 계열 구성
- XBEE-MP-TH-PCB — TH 헤더 보드만 따로 구하는 교체용
- XBEE-MP-SMT — SMT 형태 모듈용 구성
- XBEE-MP-MCRO — 마이크로(MMT) 형태 모듈용 구성
- XBEE-MP-MMT-PCB — 마이크로(MMT) 헤더 보드의 교체용
- XBEE-MP-SMT-PCB — SMT 헤더 보드의 교체용
관련 제품
XBEE-MP-TH와 함께 보는 XBee 개발 보드
- Digi XBIB-C XBee 3 USB-C 개발 보드 (TH · SMT · MMT)
- Digi XBIB-C-GPS XBee GPS 확장 보드
- Digi XBIB-U XBee USB 인터페이스 보드
XBEE-MP-TH로 몇 개의 모듈을 동시에 프로그래밍합니까?
최대 6개입니다. 소켓마다 전용 시리얼 인터페이스가 있습니다.
XBEE-MP-TH에 전원 어댑터가 포함됩니까?
포함됩니다. 입력 100 – 240 VAC, 출력 12 VDC 3 A이며 헤더 보드 분리 도구도 함께 들어 있습니다.
XBEE-MP-TH로 SMT 모듈도 프로그래밍할 수 있습니까?
SMT 헤더 보드로 교체하면 가능합니다. 헤더 보드는 별도입니다.
XBEE-MP-TH는 어떤 운영체제를 지원합니까?
Windows를 지원합니다. 최소 사양은 하드디스크 300 MB, RAM 2 GB, 듀얼코어 CPU입니다.
FAQ 자주묻는 질문
-
XBEE-MP-TH로 몇 개의 모듈을 동시에 프로그래밍합니까?
최대 6개입니다. 소켓마다 전용 시리얼 인터페이스가 있습니다.
-
XBEE-MP-TH에 전원 어댑터가 포함됩니까?
포함됩니다. 입력 100 – 240 VAC, 출력 12 VDC 3 A이며 헤더 보드 분리 도구도 함께 들어 있습니다.
-
XBEE-MP-TH로 SMT 모듈도 프로그래밍할 수 있습니까?
SMT 헤더 보드로 교체하면 가능합니다. 헤더 보드는 별도입니다.
-
XBEE-MP-TH는 어떤 운영체제를 지원합니까?
Windows를 지원합니다. 최소 사양은 하드디스크 300 MB, RAM 2 GB, 듀얼코어 CPU입니다.
