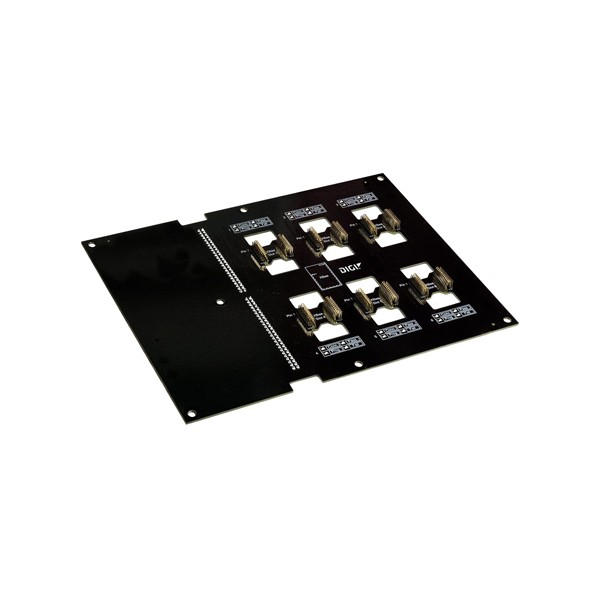

XBEE-MP-MMT-PCB Digi 멀티 프로그래머블 인터페이스 해더 - MMT 타입 교체용

XBEE-MP-MMT-PCB Digi 멀티 프로그래머블 인터페이스 해더 - MMT 타입 교체용

MODEL
XBEE-MP-MMT-PCB
브랜드
DIGI

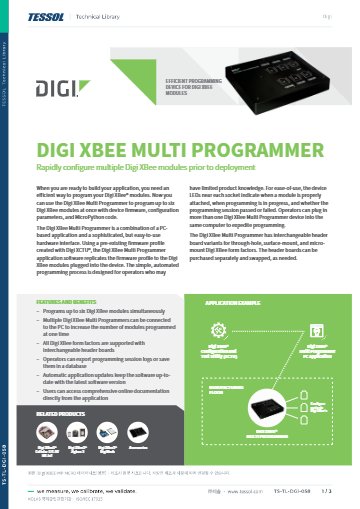

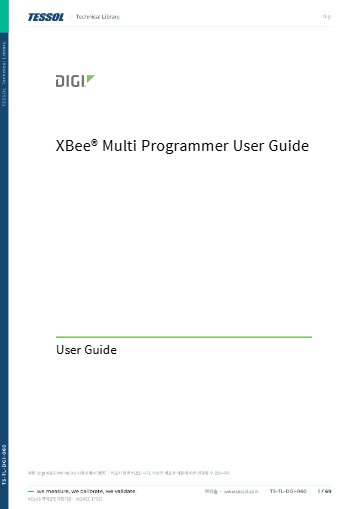

제품 자료
제품문의 구매하기

양산 전 XBee 6개에
펌웨어를 동시에 올리는 프로그래머

Digi XBee Multi Programmer XBee 다중 프로그래머

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee Multi Programmer는 XBee 모듈 최대 6개에 펌웨어와 프로필, MicroPython을 한 번에 올리는 XBee 다중 프로그래머(Multi Programmer)입니다. 양산 전 모듈에 같은 설정을 반복해 넣는 시간을 줄입니다.

소켓 6개가 각각 전용 시리얼 인터페이스를 갖추고 있어 모듈별 작업이 서로 간섭하지 않으며, 한 PC에 여러 대를 연결하면 동시에 다루는 모듈 수가 그만큼 늘어납니다. 작업을 시작하면 무인으로 진행되며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

최대 6개

XBee 모듈 동시 프로그래밍

USB Type C

PC 연결 커넥터

9 – 12 VDC

전원 입력 범위

TH · SMT · MMT

헤더 보드로 모듈 형태 선택

특징

모듈 6개를 동시에 다루는
소켓 구조

핵심 특징현장에서 달라지는 점
동시 프로그래밍 최대 6개모듈을 하나씩 연결하는 반복 작업이 줄어 같은 설정을 넣는 양산 준비 시간이 단축됩니다.
여러 대 연결로 확장여러 대를 한 PC에 연결해 처리량을 늘릴 수 있어 물량이 커져도 작업 방식이 같습니다.
헤더 보드 교체헤더 보드를 바꿔 TH·SMT·MMT 모듈 형태에 대응하므로 본체 하나로 여러 형태를 다룹니다.
XCTU 프로필 사용XCTU에서 저장한 프로필을 그대로 불러와 모듈마다 설정을 다시 입력하지 않습니다.
파일 한 개로 설정추출한 파일 하나로 여러 모듈의 설정값을 통일해 설정 편차를 막습니다.
세션 로그프로그래밍 로그를 내보내거나 데이터베이스에 저장해 작업 이력을 추적할 수 있습니다.

작업 흐름

프로필 준비부터
무인 프로그래밍까지

작업은 XCTU에서 프로필을 저장하고 Multi Programmer 애플리케이션에서 불러온 뒤, 소켓에 모듈을 꽂아 시작하는 순서입니다. 시작 이후에는 작업자가 다른 일을 해도 프로그래밍이 이어지며, 끝난 세션의 로그는 파일로 내보내거나 데이터베이스에 남깁니다.

프로필 한 번으로 6개 모듈 설정

같은 프로필을 6개 소켓에 동시에 적용하므로 모듈 간 설정 차이가 생길 여지가 없습니다. 소프트웨어는 최신 상태로 자동 갱신되고, 사용 중 필요한 온라인 문서는 애플리케이션 안에서 열립니다.

PC·설치 요건

필요한 PC 사양과
전원 조건

애플리케이션은 Windows용이며, 하드디스크 300 MB·RAM 2 GB·듀얼코어 CPU가 최소 사양이고 하드디스크 500 MB·RAM 4 GB·쿼드코어 CPU가 권장 사양입니다. 본체 전원은 9 – 12 VDC에 최소 1.5 A 공급원이 필요하며, 포함된 어댑터는 입력 100 – 240 VAC에 출력 12 VDC 3 A입니다.

  • 동작 환경: 0 – 50 °C, 습도 5 – 60 %(비응축)입니다.
  • 크기와 무게: 20.32 x 17.51 x 3.81 cm, 0.91 kg입니다.
  • 셀룰러 모델 지원: 셀룰러 XBee용 USB-셀룰러 모뎀이 본체에 내장되어 있습니다.

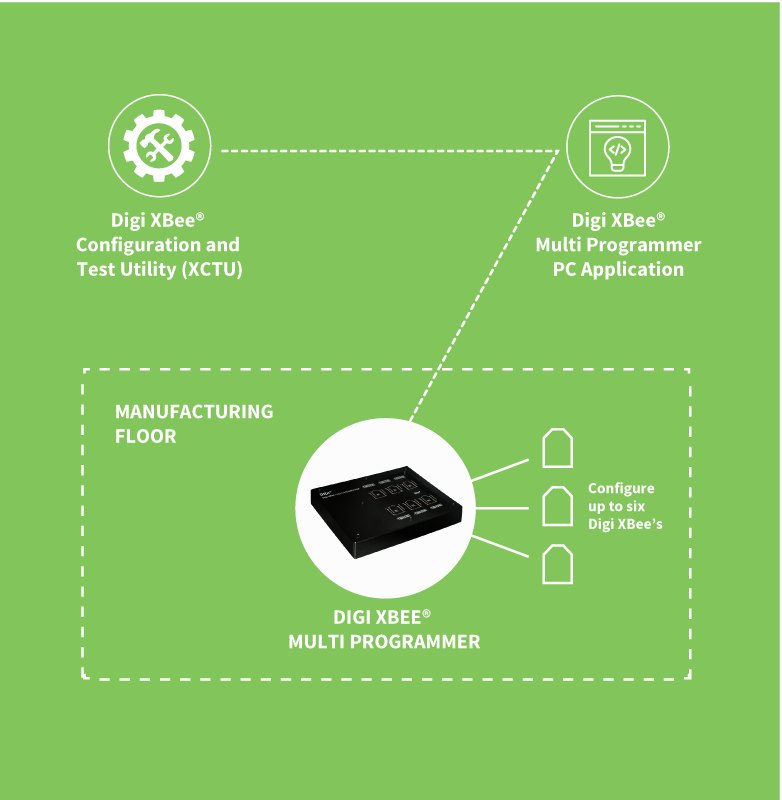

DIGI XBEE-MP-MMT-PCB - 제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도
제조 현장에서 멀티 프로그래머로 모듈을 설정하는 구성도

사용 방법

Digi XBee Multi Programmer
프로필 만들기와 세션 실행

XBee Multi Programmer는 Windows용 XBee Multi Programmer 애플리케이션에서 XCTU로 만든 XPRO 프로필을 불러와 소켓 6개의 모듈에 펌웨어와 설정, 파일 시스템을 기록합니다. 세션 결과는 PDF나 CSV로 내보내거나 MySQL 데이터베이스에 저장합니다.

소프트웨어·도구하는 일
XBee Multi Programmer 애플리케이션프로필 열기, 세션 시작·종료, 세션 보고서
XCTU Profile Editor라디오 펌웨어·설정·파일 시스템·사전/사후 스크립트를 담은 XPRO 프로필 작성
FTDI 드라이버USB 연결이 자동 인식되지 않을 때 수동 설치

처음 연결하는 순서

순서할 일
1digi.com/xbeemultiprogrammer의 Diagnostics, Utilities & MIBs에서 Windows용 애플리케이션을 내려받아 설치합니다.
2XCTU의 Profile Editor에서 Create를 눌러 프로필을 만들고 XPRO 파일로 저장하세요.
3본체에 9 VDC 또는 12 VDC, 1.5 A 이상 전원을 먼저 연결하고 빨간 LED를 확인한 뒤 USB-C 케이블로 PC에 연결합니다.
4애플리케이션에서 Open으로 프로필을 불러오고 Start session을 누르세요.
5모듈을 최대 6개 꽂으면 각각 독립적으로 기록되며, 끝난 모듈은 세션을 멈추지 않고 교체합니다.
6작업이 끝나면 Finish session을 누르고 세션 보고서를 저장하세요.

셀룰러 XBee를 다룰 때는 LTE CAT 1용 Telit 드라이버나 LTE-M/NB-IoT용 u-blox 드라이버가 추가로 필요합니다. 세션 기록을 데이터베이스에 남기려면 Settings > Storage에서 MySQL 접속 정보를 입력하세요.

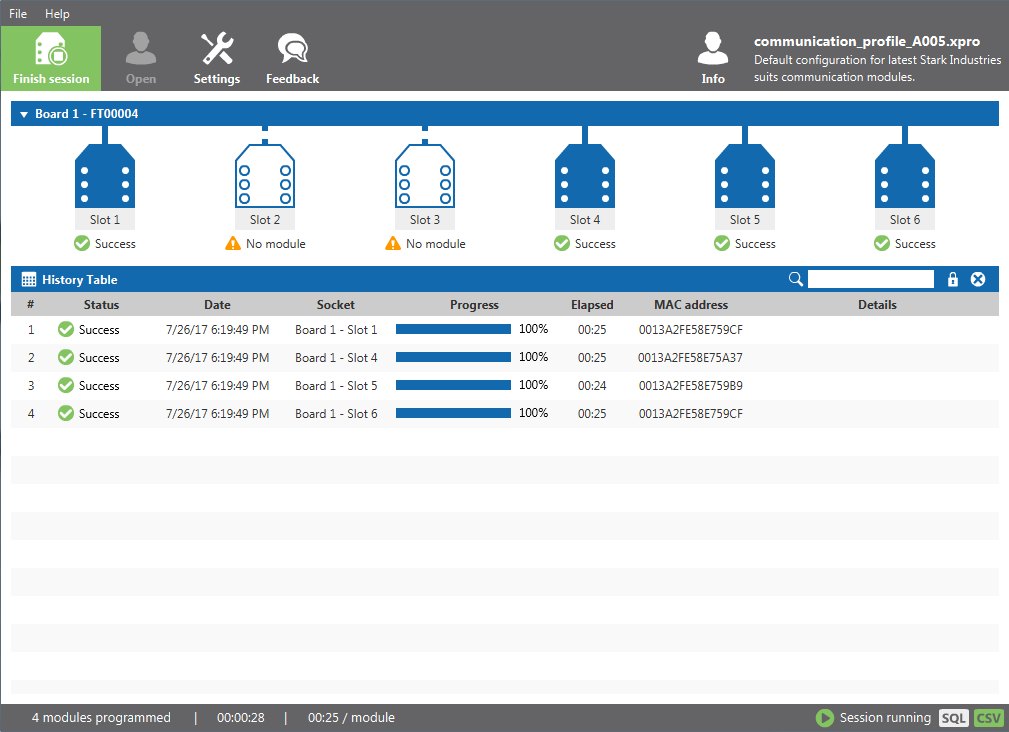

DIGI XBEE-MP-MMT-PCB - 프로그래머 PC 프로그램의 모듈 설정 진행 화면
프로그래머 PC 프로그램의 모듈 설정 진행 화면

사양

소켓 6개와
전원·PC 사양

항목사양
동시 프로그래밍Digi XBee 모듈 최대 6개
소켓동일한 XBee 소켓 6개, 소켓마다 전용 시리얼 인터페이스 (헤더 보드로 SMT · TH · 마이크로 형태 선택), 셀룰러 모델용 USB-셀룰러 모뎀
커넥터USB Type C, 전원용 배럴 잭
전원9 – 12 VDC, 최소 1.5 A (포함된 어댑터: 입력 100 – 240 VAC, 출력 12 VDC 3 A)
동작 환경0 – 50 °C, 습도 5 – 60 % (비응축)
소프트웨어Digi XBee Multi Programmer 애플리케이션, XCTU에서 저장한 프로필 사용
지원 운영체제Windows
크기20.32 x 17.51 x 3.81 cm
무게0.91 kg
TH 모델 포함품전원 어댑터, 헤더 보드 분리 도구
지원 XBee 제품XBee3 Zigbee · DigiMesh · 802.15.4, XBee3 Cellular LTE Cat 1 · LTE-M/NB-IoT, XBee Cellular LTE Cat 1 · 3G, XBee S2C, XBee SX, XBee SX 868, XBee 900HP, XBee XSC
최소 PC 사양하드디스크 300 MB, RAM 2 GB, 듀얼코어 CPU
권장 PC 사양하드디스크 500 MB, RAM 4 GB, 쿼드코어 CPU
기능세션 로그 내보내기 또는 데이터베이스 저장, 소프트웨어 자동 업데이트, 애플리케이션 내 온라인 문서, 여러 대 PC 연결로 동시 처리 확장
보증1년

활용 분야

양산 준비와
시제품 현장

  • 양산 전 프로그래밍 — 여러 모듈에 같은 설정을 한 번에 넣어 출하 전 준비를 줄입니다.
  • 설정 파일 배포 — 추출한 파일 하나로 여러 장비의 설정값을 통일합니다.
  • 시제품 펌웨어 교체 — 펌웨어와 MicroPython 설정을 모듈 여러 개에 한꺼번에 바꿔 넣습니다.

선택 가이드

TH·SMT·마이크로 형태별
헤더 보드 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
본체와 TH 모듈 프로그래밍을 함께 시작할 때XBEE-MP-TH본체에 스루홀 헤더 보드와 전원 어댑터, 분리 도구가 함께 들어 있습니다.
TH 헤더 보드만 교체하거나 추가할 때XBEE-MP-TH-PCB스루홀 형태용 교체 헤더 보드입니다.
SMT 형태 모듈을 프로그래밍할 때XBEE-MP-SMT · XBEE-MP-SMT-PCB표면 실장 헤더 보드로 SMT 모듈에 맞춥니다.

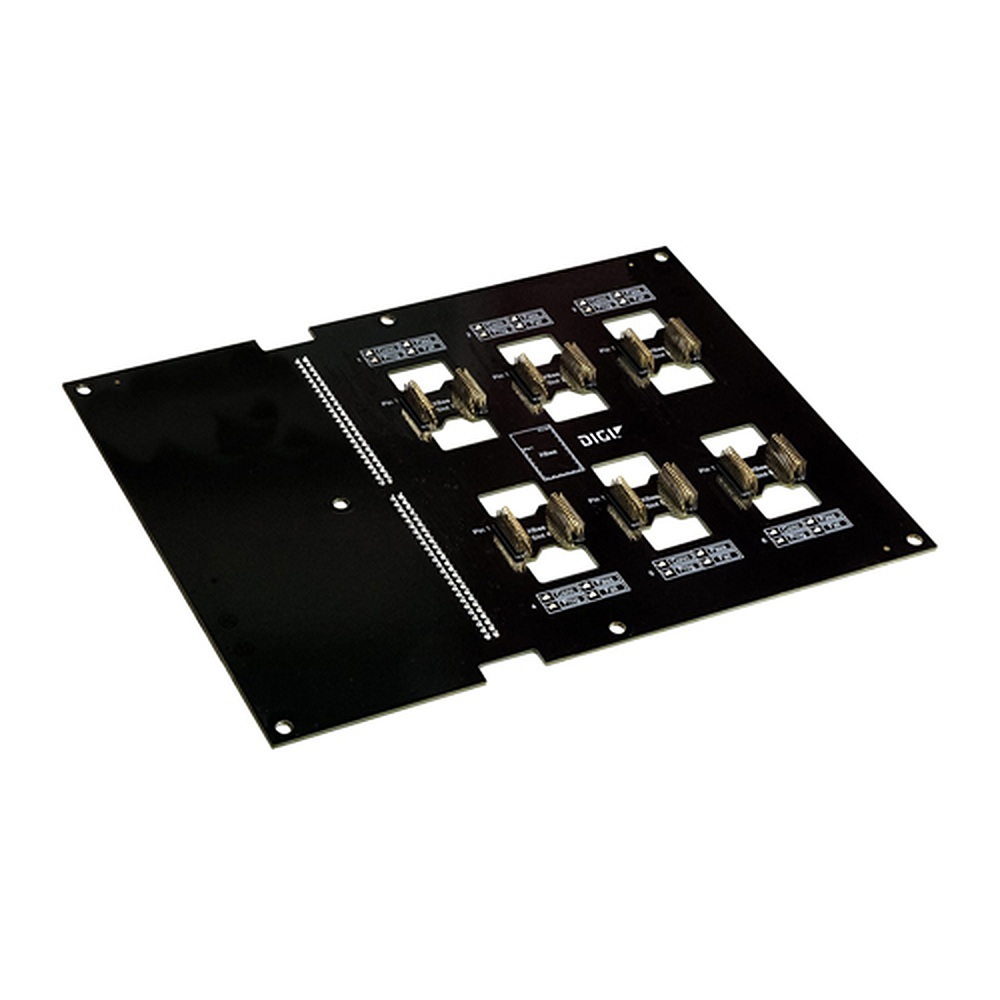

마이크로 형태 모듈을 프로그래밍할 때XBEE-MP-MCRO · XBEE-MP-MMT-PCB마이크로 헤더 보드로 마이크로 형태 모듈에 맞춥니다.

구성·옵션

본체와
헤더 보드 구성

코드 모델구성
XBEE-MP-TH본체 + 스루홀(TH) 헤더 보드
XBEE-MP-TH-PCB스루홀(TH) 헤더 보드 (교체용)
XBEE-MP-SMT · XBEE-MP-SMT-PCB표면 실장(SMT) 헤더 보드
XBEE-MP-MCRO · XBEE-MP-MMT-PCB마이크로(MMT) 헤더 보드
  • 헤더 보드는 모듈 형태에 맞춰 바꿔 끼울 수 있습니다.
