NCD PR63-3A Gen4 무선 스마트 진동 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD PR63-3A Gen4는 3축 진동과 온도, VFD로 구동하는 모터의 RPM을 측정하고 내장 머신러닝으로 비정상 진동 패턴을 감지하는 산업용 무선 스마트 진동 센서(예지보전용 진동 센서)입니다. 모터·펌프·압축기 같은 회전 설비의 상태를 상시 감시하는 현장에 사용합니다.

±16g 전체 범위에서 샘플 속도를 200Hz ~ 25.6KHz로 설정할 수 있어 저속 설비부터 고속 회전체까지 한 모델로 대응합니다. 슈퍼캡과 D 셀을 함께 사용하는 하이브리드 전원으로 최대 5년 작동합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

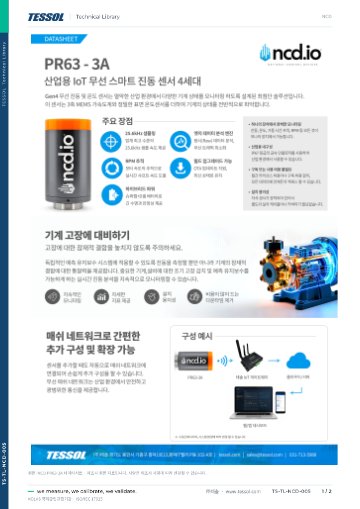

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 브로셔 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

3축

시간 영역 전체 진동 측정

±16g

전체 측정 범위

200Hz ~ 25.6KHz

구성 가능한 샘플 속도

RPM

VFD 모터 회전 속도 측정

특징

진동 분석을
센서 안에서 처리

핵심 특징현장에서 달라지는 점
고해상도 진동 샘플링높은 샘플 속도로 베어링 결함 같은 미세한 진동 변화를 놓치지 않고 포착합니다.
VFD 모터 RPM 측정인버터로 속도가 바뀌는 모터의 회전 속도를 추적해 진동 값을 운전 속도와 함께 해석합니다.
내장 머신러닝센서가 비정상 진동 패턴을 직접 감지해 경고하므로 상위 서버의 연산 부담이 줄어듭니다.
온도 보정 판독값온도에 따른 편차를 보정한 값을 전송하므로 계절이 바뀌어도 일관된 데이터를 얻습니다.
예약·인터럽트 모니터링정해진 주기와 이벤트 발생 시점에 데이터를 수집해 전송하므로 전송량과 배터리 소모를 조절할 수 있습니다.
현장 배터리 교체스패너 렌치만으로 배터리를 교체하므로 센서를 설비에서 떼어 내지 않고 유지보수합니다.

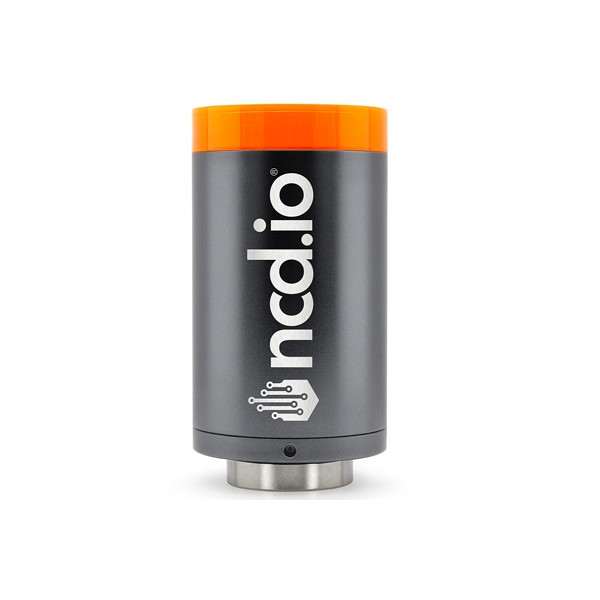

NCD PR63-3A - 로고가 새겨진 원통형 무선 진동 센서 하단 접촉면
로고가 새겨진 원통형 무선 진동 센서 하단 접촉면

설치·장착

자석과 UNF 나사
장착 방식 선택

센서는 자석으로 모터 하우징에 붙이거나 1/4인치-28 UNF 나사로 고정합니다. 자석 장착은 설치가 빠르고, 나사 고정은 진동 전달이 안정적이므로 장기 감시 지점은 나사 장착을 우선 검토하세요.

진동이 잘 전달되는 금속면을 고르고, 과도한 온도 조건이나 실외 환경은 피해야 합니다. 센서 단독으로는 인터넷에 연결되지 않으므로 NCD 모뎀이나 게이트웨이를 함께 구성합니다.

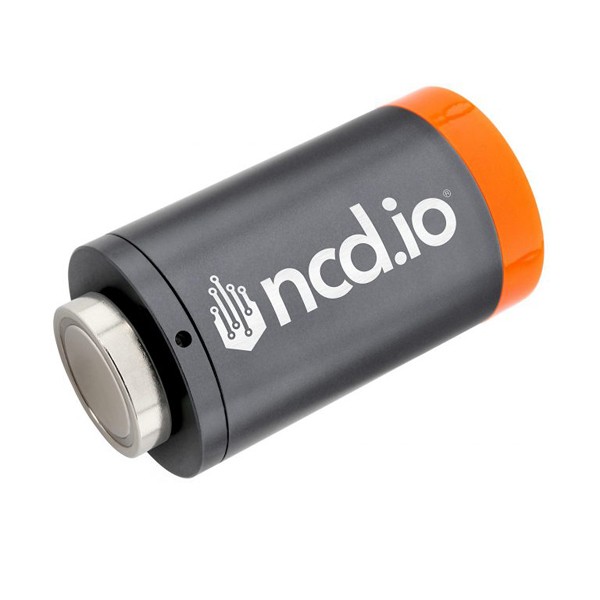

자석 장착과 나사 장착 센서 비교

자석 장착은 공구 없이 설치하고 위치를 옮길 수 있으며, 1/4인치-28 UNF 나사는 하우징 탭 구멍에 체결해 진동 전달면을 고정합니다. 장착 구멍 위치는 기계 도면의 치수를 참고해 설계합니다.

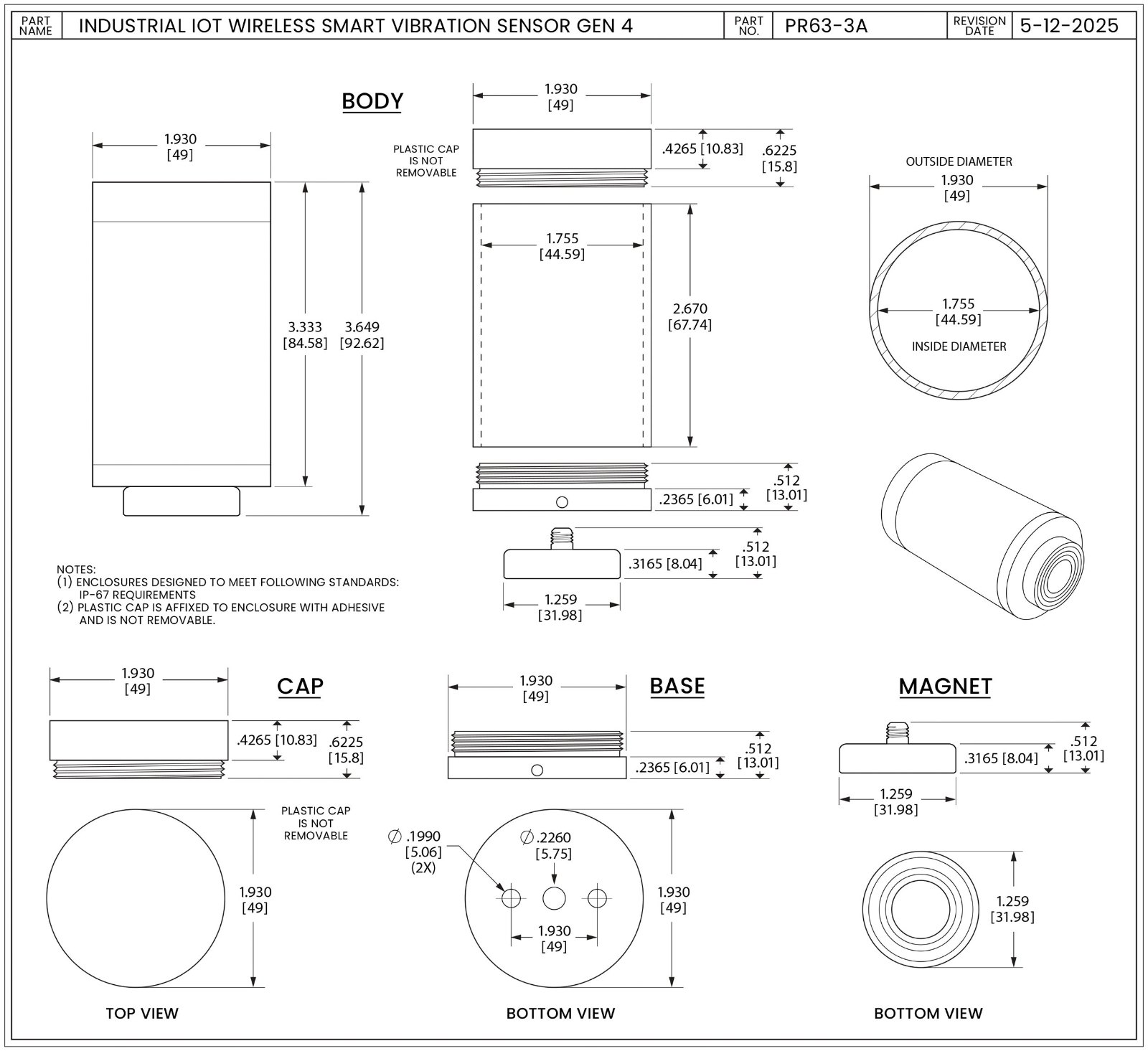

NCD PR63-3A - 본체, 캡, 베이스, 마그넷 부분별 치수도
본체, 캡, 베이스, 마그넷 부분별 치수도

분석 기능

RPM 추적과
머신러닝 경고

RPM 측정 기능은 VFD가 속도를 바꾸는 동안에도 회전 속도와 진동 수치를 같은 시간축에 기록합니다. 속도가 달라지면 진동 크기도 달라지므로 RPM을 함께 기록해야 정상 변동과 이상 징후를 구분할 수 있습니다.

내장 머신러닝은 비정상 진동 패턴을 감지하면 경고를 전송합니다. 시간 영역 전체 진동 수치와 런타임 리포트는 MQTT, AWS IoT, Azure, Node-RED로 연동합니다.

센서 경고와 RPM이 표시된 모니터링 화면

Node-RED 대시보드에 RPM과 진동 수치, 경고 표시가 함께 나타납니다. 경고가 발생한 시점의 RPM을 확인하면 속도 조건에 따른 이상 여부를 판별할 수 있습니다.

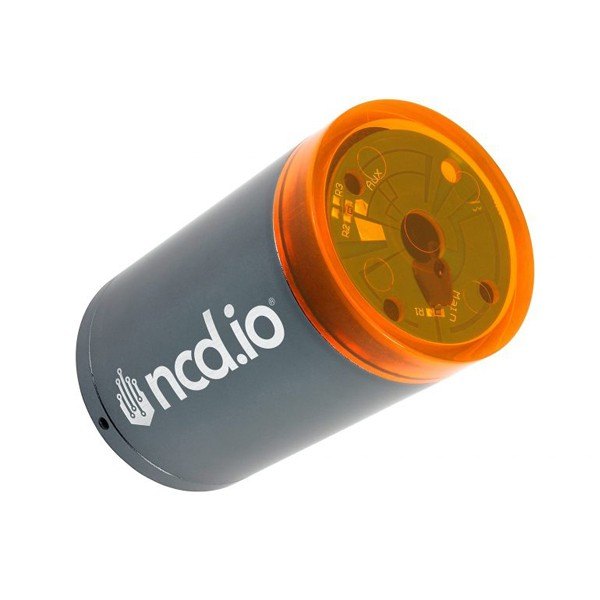

NCD PR63-3A - 주황색 상단 캡이 보이는 원통형 무선 진동 센서
주황색 상단 캡이 보이는 원통형 무선 진동 센서

배터리 수명

전송 횟수별
배터리 수명

TPH 값은 센서 등급별로 목표 수명을 달성하는 시간당 전송 횟수입니다. 하이브리드 전원 구성에서도 전송 간격과 설치 환경에 따라 수명이 달라지므로 감시 목적에 맞는 간격에서 시작해 조정하세요.

센서 등급3개월6개월1년2년3년5년10년
300K 센서136 TPH68 TPH34 TPH17 TPH11 TPH6 TPH3 TPH
400K 센서180 TPH90 TPH45 TPH22 TPH15 TPH9 TPH4 TPH
500K 센서228 TPH114 TPH57 TPH28 TPH19 TPH11 TPH5 TPH
600K 센서272 TPH136 TPH68 TPH34 TPH22 TPH13 TPH6 TPH

사용 방법

PR63-3A Gen4 진동 센서
게이트웨이 연결과 첫 데이터

PR63-3A Gen4는 센서 단독으로 인터넷에 접속하지 않으며 NCD Enterprise Gateway나 모뎀이 무선 데이터를 받습니다. 게이트웨이에 내장된 Node-RED에서 센서 메시지를 확인하고 MQTT, AWS IoT, Azure로 넘깁니다.

소프트웨어·도구하는 일
Enterprise Gateway / Enterprise Gateway LiteDigiMesh 무선 수신, 내장 Node-RED(포트 1880)로 데이터 처리
Node-RED + @ncd-io/node-red-enterprise-sensorsWireless Gateway 노드로 모뎀 데이터를 받아 흐름(flow)으로 처리
Alpha Station모뎀 사용을 시작할 때 쓰는 Windows용 유틸리티(일부 모뎀 모델 호환)

처음 연결하는 순서

순서할 일
1게이트웨이 전원 공급 장치를 콘센트에 연결하고 Wi-Fi 안테나와 XBEE 표기 커넥터에 DigiMesh 안테나를 장착합니다.
2PC를 게이트웨이의 Wi-Fi "NCD_Edge_xxxx"에 접속하세요. xxxx는 게이트웨이 옆면 MAC 주소의 마지막 네 자리입니다.
3브라우저에서 192.168.0.1:1880 또는 ncd-xxxx.local:1880을 열고 Wireless Gateway 노드가 "Ready"인지 확인합니다.
4센서는 출하 시 전원이 켜져 있으니 게이트웨이에서 1 m 이상 떨어진 곳에 두세요.
5Node-RED의 debug 탭을 연 뒤 자석으로 센서의 RESET 스위치를 동작시키고 15초 이상 기다립니다.
6debug 창에 "RUN" 메시지와 센서 데이터가 나타나면 수신이 시작된 것입니다.

Node-RED용 NCD 노드 설치 명령

명령하는 일
cd ~/.node-redNode-RED 사용자 디렉터리로 이동
npm install @ncd-io/node-red-enterprise-sensorsNCD 무선 센서 노드 설치
npm update @ncd-io/node-red-enterprise-sensors설치한 노드를 최신 버전으로 업데이트

Node-RED 편집기의 Manage palette에서 "@ncd"로 검색해 설치할 수도 있습니다.

게이트웨이 대신 다른 장치에서 Node-RED를 쓸 때는 Wireless Gateway 노드를 모뎀에 연결하고 debug 노드를 붙여 같은 방법으로 확인하세요.

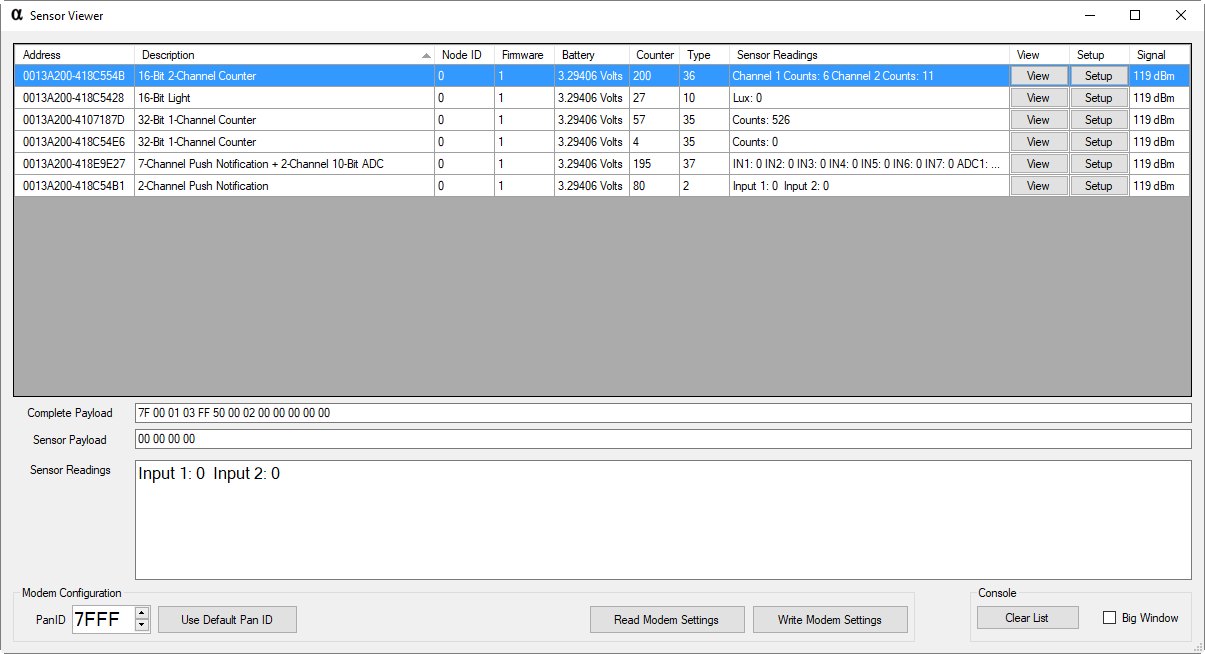

NCD PR63-3A - 무선 센서 목록과 수신 데이터를 보여 주는 프로그램 화면
무선 센서 목록과 수신 데이터를 보여 주는 프로그램 화면

사양

3축 진동과 RPM
측정 사양

항목사양
품번PR63-3A 1740724829
센서산업용 3축 진동 · 통합 온도 센서 · RPM 측정 · 런타임 리포트
측정 범위±16g 전체 범위
샘플 속도200Hz ~ 25.6KHz 구성 가능
분석시간 영역 · 전체 진동 수치 · 내장 머신 러닝
측정 기능VFD 모터 RPM 측정 · 온도 보정 판독값 · 예약 및 인터럽트 기반 모니터링
이상 감지머신 러닝으로 비정상 진동 패턴 감지 후 경고
전원하이브리드 슈퍼캡 + D 셀 · 배터리 수명 최대 5년 (전송 간격 · 환경에 따라 달라짐)
배터리 교체현장 교체 가능 · 스패너 렌치 사용
설치자석 장착 또는 1/4 인치-28 UNF 스레드
무선 프로토콜DigiMesh 무선 메시 · 개방형 통신 프로토콜
연동MQTT · AWS IoT · Azure · Node-RED
보안128비트 AES 암호화 · 기본 키 변경 가능 · 키 변경은 장치 직접 접근 필요
인터넷 연결센서 단독 통신 없음 · 게이트웨이 또는 모뎀 필요
모뎀 옵션RS-232 · 이더넷 · USB · RS-485 · 멀티 인터페이스(USB, 와이파이, 블루투스, MQTT)
도면기계 도면 제공 (치수 포함)

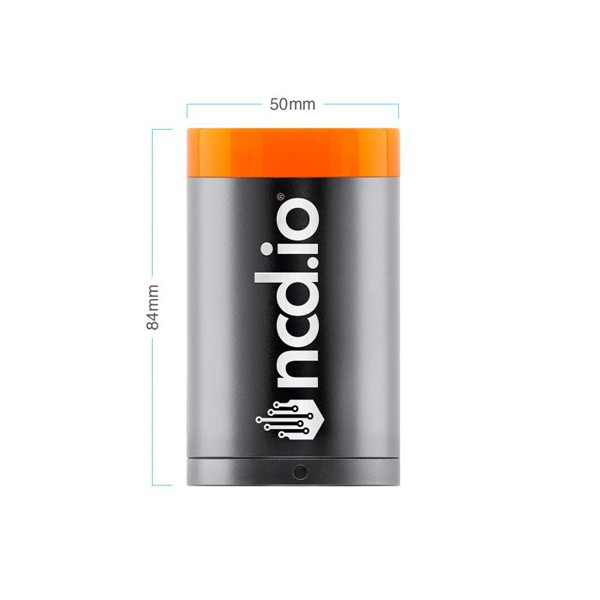

NCD PR63-3A - 원통형 센서의 지름과 높이를 표시한 치수 이미지
원통형 센서의 지름과 높이를 표시한 치수 이미지

활용 분야

회전 설비 상태 감시가
필요한 현장

  • 모터·펌프·압축기 — 회전 설비의 진동을 상시 감시해 베어링과 정렬 이상을 조기에 파악합니다.
  • VFD 구동 모터 — 인버터로 속도가 바뀌는 모터의 회전 속도와 진동을 함께 추적합니다.
  • 산업 기계 이상 탐지 — 머신러닝 경고로 비정상 진동 패턴이 시작되는 시점을 찾습니다.
  • 컨베이어·운송 장비 — 이송 설비의 상태를 진동으로 감시합니다.
  • 예지보전 시스템 — 수집한 진동 데이터를 예측 유지보수 플랫폼에 입력합니다.

선택 가이드

측정 목적별
권장 모델

이럴 때 (측정 목적)권장 모델선택 이유
진동과 온도만 측정하면 될 때진동·온도 센서 V3 PR52-33N-1RMS, 속도, 변위, 피크 주파수를 센서 안에서 계산합니다.
RPM과 머신러닝 경고가 필요할 때스마트 진동 센서 Gen4 PR63-3AVFD 모터 RPM 측정과 내장 머신러닝을 갖춥니다.
진동·온도·전류를 한 장치로 측정할 때예지보전 센서 V3 PR55-61PM진동과 K형 열전대 온도, AC 전류를 함께 측정합니다.
LED로 진동 경고를 바로 볼 때스마트 진동·온도 센서 PR55-67ALED 경고 표시기를 갖춘 원통형 센서입니다.

구성·옵션

장착·전원 구성과
수신 장치

  • 품번 — PR63-3A 1740724829입니다.
  • 장착 — 자석 장착 또는 1/4인치-28 UNF 나사 장착을 선택합니다.
  • 배터리 — 슈퍼캡과 D 셀 하이브리드 구성이며 스패너 렌치로 현장 교체합니다.
  • 수신 장치(별도) — NCD 모뎀 또는 게이트웨이를 별도로 구성합니다.

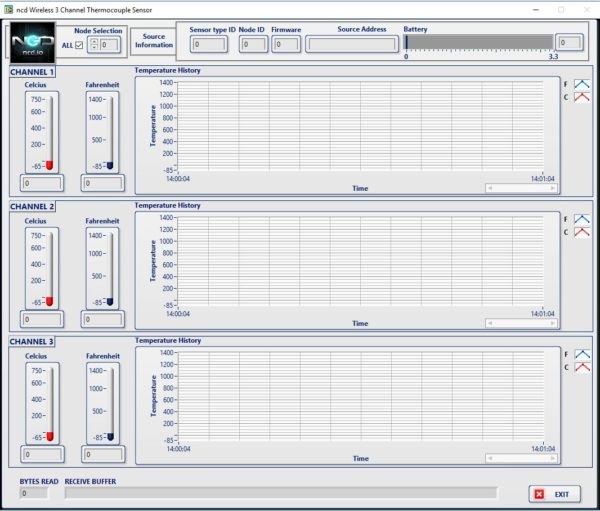

NCD PR63-3A - 3채널 열전대 센서의 온도 이력 그래프 화면
