Fluke-805/ES 진동계 외부 센서

Fluke-805/ES 진동계 외부 센서

MODEL
Fluke-805/ES
브랜드
FLUKE
제품 자료
제품문의 구매하기

가드 뒤 베어링 진동까지
측정하는 805용 외부 센서

Fluke 805ES 805 진동계용 외부 진동 센서

견적 받기

Fluke 국내 공식 대리점

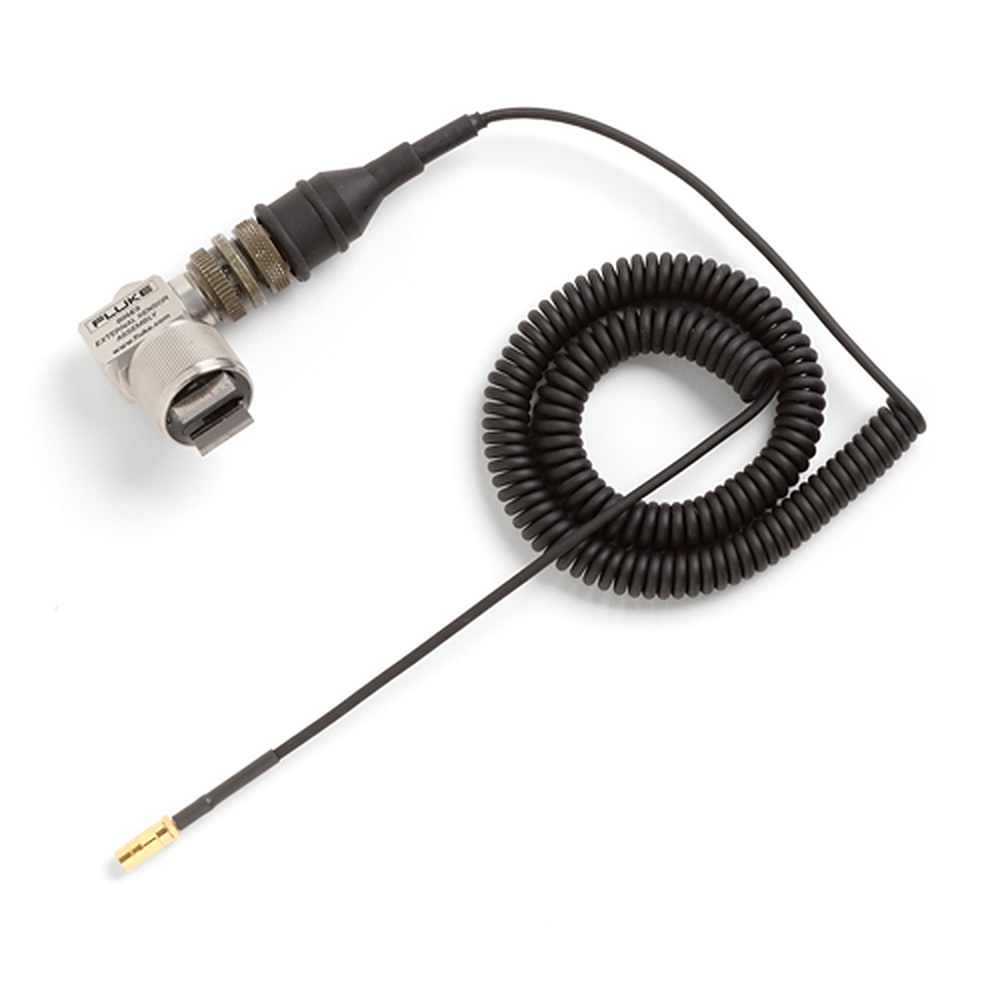

Fluke 805ES는 805·805 FC 진동계의 SMB 커넥터에 연결하는 외부 진동 센서(진동 측정 센서)입니다. 자석 마운트와 코일 케이블을 갖춰 내장 센서팁을 댈 수 없는 가드 뒤 베어링이나 좁은 측정점에서도 진동을 측정할 수 있습니다.

로우 프로파일 90도 센서 본체가 좁은 틈에 들어가고, 필요하면 7 ft 이상으로 늘어나는 코일 케이블이 진동계와 측정점 사이를 연결합니다. 805 FC에서 외부 센서 입력 범위는 10 Hz에서 1,000 Hz이며, 이 외부 센서는 (주)테솔이 국내에 공식 공급합니다.

10 – 1,000 Hz

805 FC 외부 센서 입력 주파수

20 – 22 V dc

805 FC 센서 바이어스

7 ft

코일 케이블 기본 길이

SMB

진동계 본체 커넥터

특징

센서팁이 닿지 않는 자리의
805ES 외부 센서

핵심 특징현장에서 달라지는 점
로우 프로파일 90도 본체센서 본체 높이가 낮아 보호대와 기계 사이 좁은 틈에도 들어갑니다.
U자 자석 마운트평면과 곡면 모두에 단단히 붙어 측정 중 센서가 밀리지 않습니다.
탈착식 마그넷자석을 떼어 내면 장비의 나사 구멍이나 센서 마운팅 패드에 센서를 직접 고정할 수 있습니다.
코일 케이블평소에는 짧게 말려 있어 작업에 방해가 되지 않고, 필요하면 늘어나 먼 측정점까지 연결됩니다.
스트레인 릴리프 커넥터밀폐 커넥터 테일이 케이블 꺾임을 줄여 반복 장착으로 생기는 마모가 줄어듭니다.
SMB 직결805 진동계 하단의 SMB 커넥터에 바로 꽂으므로 변환 부품을 따로 준비할 필요가 없습니다.

측정점 선택

내장 센서팁과 805ES
사용 위치 구분

센서팁을 측정점에 직접 댈 수 있다면 805 진동계의 내장 센서팁으로 측정하세요. 기계 보호대나 인클로저 뒤, 설비가 밀집해 손이 닿기 어려운 자리처럼 진동계를 손으로 눌러 댈 수 없는 측정점에서는 805ES를 자석으로 고정해 사용합니다.

자석 마운트와 장착 볼트

센서 아래의 U자 자석 마운트는 철제 표면에 붙이고, 측정점에 나사 구멍이나 마운팅 패드가 있으면 자석을 떼어 장착 볼트로 직접 고정하세요. 같은 지점을 반복 측정하는 순회 점검이라면 고정 방식을 통일해야 추세를 비교하기 쉽습니다.

사양

805ES 구성과
805 FC 입력 사양

항목사양
모델FLUKE-805/ES
구성나사 장착 볼트가 달린 외부 진동 센서 · 탈착식 U자 자석 마운트 · 7 ft 코일 케이블
센서 본체 형상로우 프로파일 90도
케이블7 ft 코일 케이블, 필요 시 7 ft 이상으로 연장 · 스트레인 릴리프 달린 밀폐형 커넥터
본체 커넥터SMB (805 진동계 하단)
호환 장비Fluke 805 · 805 FC 진동계
외부 센서 입력 주파수 (805 FC)10 Hz – 1,000 Hz
센서 바이어스 (805 FC)20 – 22 V dc, 최대 5 mA

활용 분야

805ES로 측정하는
접근이 어려운 회전 설비

  • 기계 보호대 뒤 베어링 — 보호대를 열지 않고 가드 뒤쪽 베어링 진동을 측정합니다.
  • 밀집 설비 — 손이 닿기 어려운 측정점에 자석으로 센서를 고정합니다.
  • 정기 순회 점검 — 같은 지점에 같은 방식으로 센서를 붙여 진동 추세를 기록합니다.
  • 모터·펌프 점검 — 805 진동계에 연결해 모터와 펌프 주변 측정점의 진동을 확인합니다.

선택 가이드

측정 위치에 따른
센서팁·805ES 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
센서팁을 직접 댈 수 있을 때805 진동계 내장 센서팁진동계를 측정점에 바로 대면 되므로 외부 센서를 추가할 필요가 없습니다.
보호대 뒤나 좁은 자리를 측정할 때805ES 외부 센서자석 마운트로 센서를 측정점에 고정하고 코일 케이블로 진동계와 이으므로 손이 닿지 않는 곳도 측정할 수 있습니다.

구성·옵션

805ES 구성품과
호환 진동계

  • 구성품 — 외부 진동 센서, 탈착식 U자 자석 마운트, 7 ft 코일 케이블입니다.
  • 호환 진동계 — Fluke 805와 805 FC입니다.
  • 진동계 본체 커넥터 — 진동계 하단의 SMB 커넥터에 연결합니다.
