1200 V까지 AC·DC 전압을
PLC로 보내는 전압 변환기

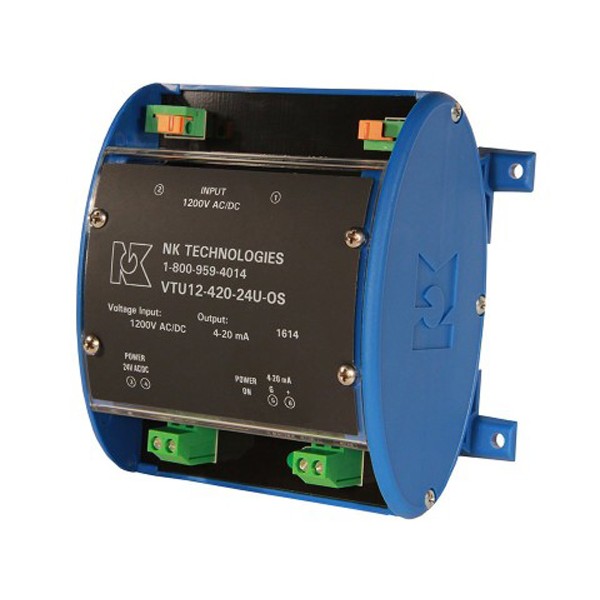

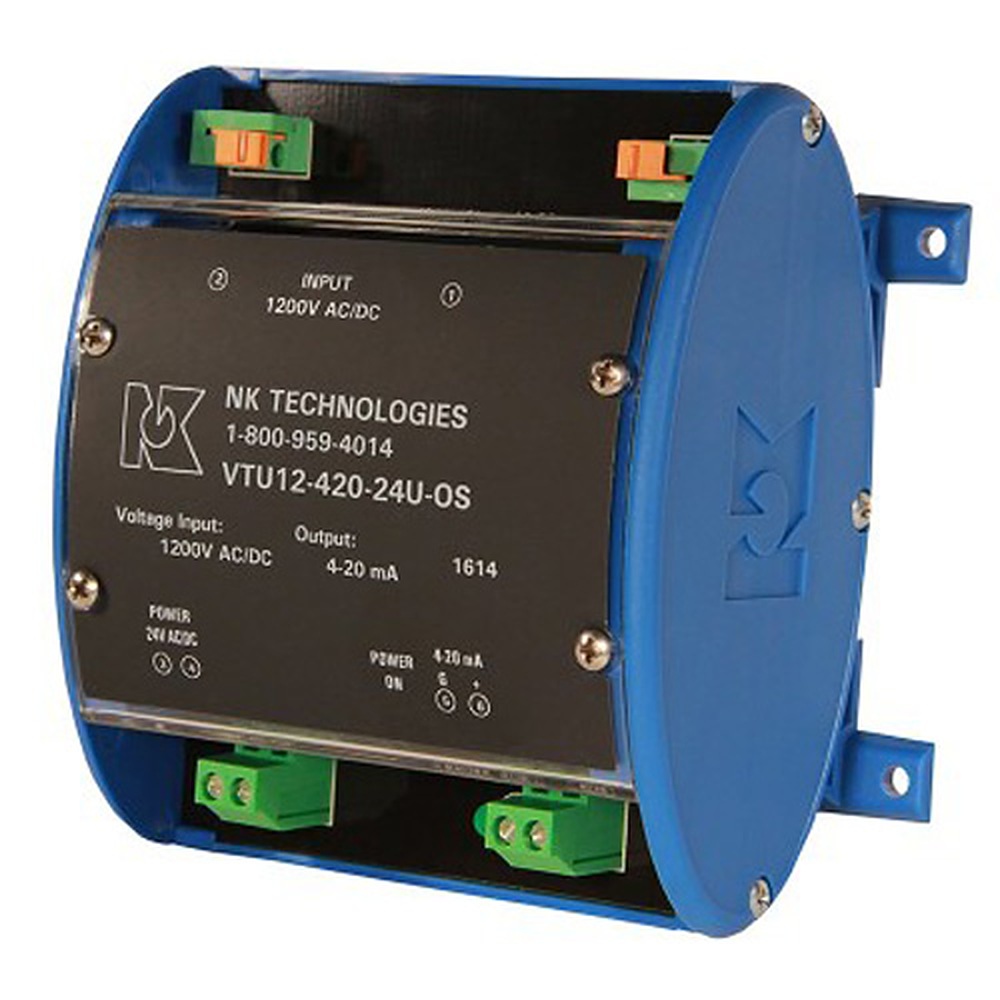

NK Technologies VTU-OS AC/DC 전압 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies VTU-OS 시리즈는 0~800/1000/1200 VAC 또는 VDC 고전압을 4~20 mA, 0~5 VDC, 0~10 VDC 신호로 변환하는 AC/DC 겸용 전압 트랜스듀서(고전압 변환기)입니다. 태양광 스트링과 AC 피더처럼 전압이 높은 회로를 PLC와 SCADA로 감시하는 데 사용합니다.

출력이 전압의 실효값에 비례하고 응답 시간은 100 ms이며, 정확도는 1 % FS 미만입니다. 24 VAC/DC 전원의 소비가 2 VA 미만으로 낮은 이 모델은 (주)테솔이 국내에 공식 공급합니다.

1200 V

AC·DC 최대 입력 범위

3종

4~20 mA · 0~5 · 0~10 VDC 출력

100 ms

측정값 응답 시간

0 ~ 400 Hz

AC 주파수 범위

특징

고전압 AC/DC를
한 대로 측정

핵심 특징현장에서 달라지는 점
AC·DC 겸용한 모델로 AC와 DC 전압을 모두 측정하므로 교류 피더와 직류 스트링에 같은 부품을 사용해 예비품 종류가 줄어듭니다.
800·1000·1200 V 범위고전압 설비에 맞는 세 가지 범위 중에서 골라 분해능을 확보합니다.
실효값 비례 출력출력이 전압의 실효값(RMS)에 비례해 전원 이상을 PLC에서 정량적으로 판단합니다.
3종 출력 선택4~20 mA, 0~5 VDC, 0~10 VDC 중에서 PLC 입력 모듈에 맞춰 선택할 수 있습니다.
자동 조임 단자와 안전 단자1차 회로는 자동 조임 단자로 빠르게 결선하고 전원·출력 단자는 손가락이 닿기 어려운 구조라 작업 안전성이 높습니다.
DIN 레일·나사 고정레일이 없는 후면 패널에도 나사로 고정할 수 있어 설치 환경에 맞게 장착합니다.

고전압 결선

1차 회로 결선과
안전 점검

1차 회로는 자동 조임 단자에 연결하고, 전원과 출력 단자는 손가락이 닿기 어려운 구조입니다. 결선은 반드시 1200 V 회로의 차단 상태에서 진행하세요. 차단기가 열려 있어도 라인 쪽에 전압이 남는지 이 변환기의 출력으로 확인하는 감시 용도에도 사용할 수 있습니다.

레일 장착과 나사 고정

표준 구성은 DIN 레일 장착이며, 레일이 없는 패널에는 나사 고정으로 설치합니다. DIN 레일 키트는 별도로 구성합니다.

사양

고전압 AC/DC
AC/DC 겸용 변환 사양

항목사양
입력 범위0 ~ 800 / 1000 / 1200 VAC 또는 VDC
출력4 ~ 20 mA(부하 400 Ω 미만) · 0 ~ 5 / 0 ~ 10 VDC(부하 100 kΩ 초과)
전원24 VAC/DC (22 ~ 26 V), 2 VA 미만 · 출력 신호와 절연
정확도1 % FS 미만
응답 시간100 ms
주파수 범위0 ~ 400 Hz
절연1270 VAC 절연 · 5 kV 시험
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착UL94 V-0 난연 / DIN 레일 또는 패널(나사 고정)
인증UL, cUL

활용 분야

고전압 감시가
필요한 현장

  • 태양광 발전 설비 — 고전압 스트링의 전압을 측정합니다.
  • AC 피더 — 피더 전압을 PLC나 SCADA로 전달합니다.
  • 차단기 개방 후 잔류 전압 — 차단기가 열려 있어도 라인 쪽에 전압이 남아 있는지 감시합니다.
  • 전원 이상 감지 — 전압 저하와 결상을 찾아내고 펌프·에어레이터의 저전압 정지에도 연계합니다.

선택 가이드

전압 범위에 따른
모델 선택

이럴 때 (측정 대상)권장 모델선택 이유
800 V 이상 고전압을 읽을 때VTU-OS0~800/1000/1200 V AC·DC 입력입니다.
600 V 이하 AC나 DC를 슬림하게 읽을 때VTU-DIN슬림 케이스에 11개 입력 범위를 갖춥니다.
DC 전압만 읽을 때VTDDC 전용 15~600 VDC 6단계 입력입니다.
극성이 바뀌는 DC 전압을 읽을 때VTD-BD±5 VDC 또는 ±10 VDC의 양방향 출력입니다.

구성·옵션

범위·출력 구성

  • 입력 범위 — 0~800, 1000, 1200 VAC 또는 VDC 중에서 선택합니다.
  • 출력 — 4~20 mA, 0~5 VDC, 0~10 VDC 중에서 선택합니다.
  • 전원 — 24 VAC/DC 외부 전원입니다.
  • 장착 — DIN 레일 또는 패널(나사 고정)이며 DIN 레일 키트를 별도로 구성합니다.
  • 주문 코드 예 — VTU10-420-24U-OS는 0~1000 V 입력, 4~20 mA 출력, 24 V 전원, 레일·패널 겸용 케이스 구성입니다.
