NK Technologies 전압 트랜스듀서

NK Technologies 전압 트랜스듀서

MODEL
VTR 시리즈
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

제어반 AC 전압을
4~20 mA로 보내는 변환기

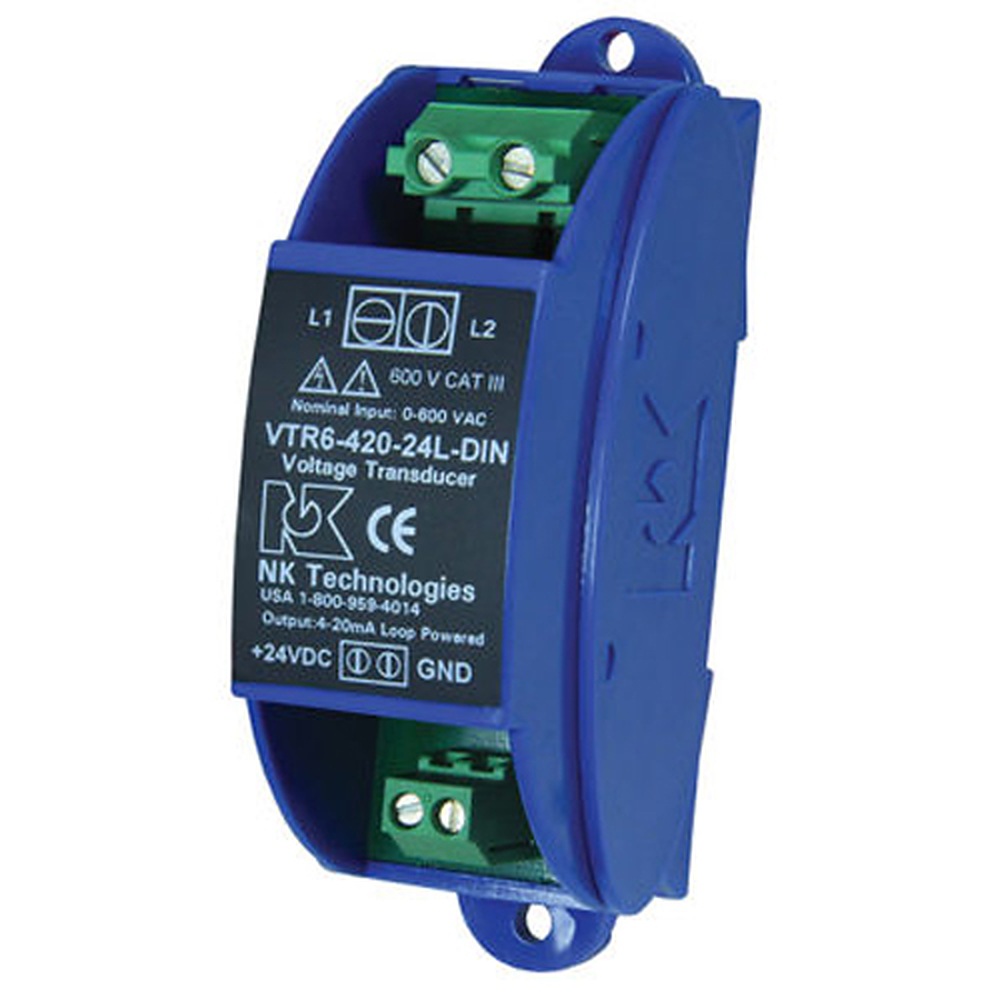

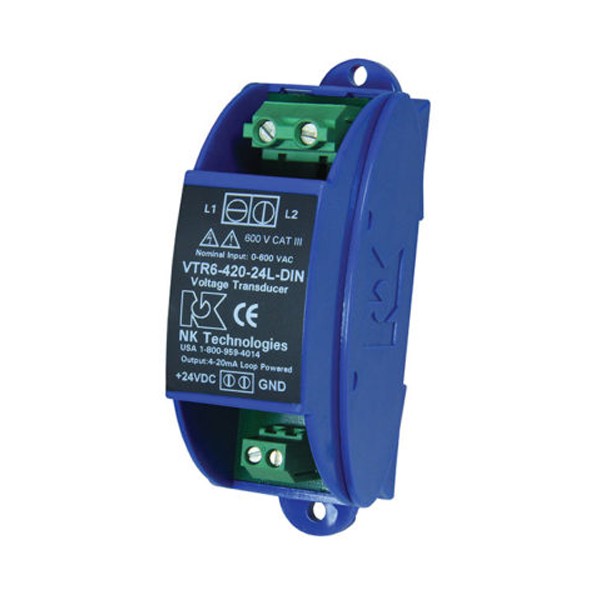

NK Technologies VTR AC 전압 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies VTR 시리즈는 120~600 V 단상·3상 AC 회로의 전압을 True RMS 방식으로 측정해 입력과 절연된 4~20 mA 루프 전원 신호로 출력하는 AC 전압 트랜스듀서(전압 변환기)로, 제어반의 AC 전압을 PLC나 SCADA 아날로그 입력에 전달합니다.

입력 범위는 120, 150, 240, 480, 500, 600 V 여섯 가지이고 정확도는 범위의 10~100 % 구간에서 1.0 % FS입니다. 4~20 mA 루프의 24 VDC로 구동하므로 별도 전원 배선이 필요 없으며, (주)테솔이 국내에 공식 공급합니다.

6개 범위

120 ~ 600 V 입력 선택

4 ~ 20 mA

절연된 루프 전원 출력

1.0 % FS

범위의 10~100 % 정확도

35 mm

DIN 레일 케이스 폭

특징

True RMS로 읽는
AC 전압

핵심 특징현장에서 달라지는 점
True RMS 측정파형이 일그러지는 등 전원 품질이 나쁜 환경에서도 실효값을 측정하므로 평균값 방식보다 전압 오차가 작습니다.
루프 전원 출력4~20 mA 루프의 24 VDC에서 전원을 받아 외부 전원선이 줄고 배선이 간단해집니다.
입출력 절연입력과 출력 회로가 전기적으로 분리되어 고전압 쪽 이상이 PLC에 전달되는 위험을 줄입니다.
표준 4~20 mA 출력기존 컨트롤러와 데이터 로거, SCADA에 변환 부품 없이 연결합니다.
6개 입력 범위120~600 V 사이에서 회로 전압에 맞는 범위를 골라 분해능을 확보합니다.
폭 35 mm DIN 레일 케이스슬림한 케이스에 4선 단자대를 갖춰 좁은 제어반에도 설치할 수 있습니다.

범위 선정

입력 범위와
루프 부하 계산

입력 범위는 회로의 정격 전압에 가장 가까운 한 단계 위로 정하며, 최대 입력은 선택 범위의 130 %입니다. 출력은 24 mA에서 제한되고 루프 부하는 500 Ω까지 허용하므로, PLC 입력 저항과 배선 저항의 합이 이를 넘지 않는지 계산하세요.

루프 전원 결선

출력 단자에 24 VDC 루프 전원과 PLC 아날로그 입력을 직렬로 연결합니다. 루프 전원 허용 범위는 12~40 V이므로 기존 24 VDC 공급 전원을 그대로 사용할 수 있습니다.

사양

6개 입력 범위의
AC 전압 사양

항목사양
측정 대상AC 전압, True RMS (단상·3상 회로)
입력 범위120 / 150 / 240 / 480 / 500 / 600 V
최대 입력선택 범위의 130 %
출력4 ~ 20 mA 루프 전원 · 출력 제한 24 mA · 부하 500 Ω
전원24 VDC 루프 전원 (12 ~ 40 V)
정확도1.0 % FS (범위의 10 ~ 100 %)
응답 시간250 ms (90 %까지)
주파수 범위40 ~ 100 Hz
절연1270 VAC 절연 · 5 kV 시험
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착폭 35 mm, UL94 V-0 난연 / DIN 레일 또는 패널 장착
인증UL, cUL (600 V 모델 제외), CE

활용 분야

AC 전압 감시가
필요한 현장

  • 제어반 전압 감시 — 제어반의 AC 전압을 PLC 아날로그 입력으로 전달합니다.
  • 데이터 로거·SCADA — 기존 데이터 로거와 SCADA 설비에 전압 신호를 연결합니다.
  • 전원 품질이 나쁜 설비 — 왜곡된 파형의 전압을 실효값 4~20 mA로 변환합니다.
  • 산업 설비 감시 — 전압 변화를 상위 시스템에서 추적합니다.

선택 가이드

전압 종류별
VTR 계열 선택

이럴 때 (측정 대상)권장 모델선택 이유
120~600 V AC를 루프 전원으로 읽을 때VTR절연된 4~20 mA를 루프 전원으로 출력합니다.
DC 전압 15~600 V를 읽을 때VTDDC 전용으로 4~20 mA와 0~5/0~10 VDC를 출력합니다.
600 V 이하 AC/DC를 슬림하게 읽을 때VTU-DIN0 Hz~5 kHz의 비정현파까지 읽습니다.
800 V 이상 고전압을 읽을 때VTU-OS0~800/1000/1200 V AC·DC 입력입니다.

구성·옵션

범위·출력 구성

  • 입력 범위 — 120, 150, 240, 480, 500, 600 V 중에서 선택합니다.
  • 출력 — 4~20 mA 루프 전원(제한 24 mA, 부하 500 Ω)입니다.
  • 전원 — 24 VDC 루프 전원(12~40 V)입니다.
  • 케이스 — DIN 레일 케이스이며 DIN 레일 키트를 별도로 구성합니다.
