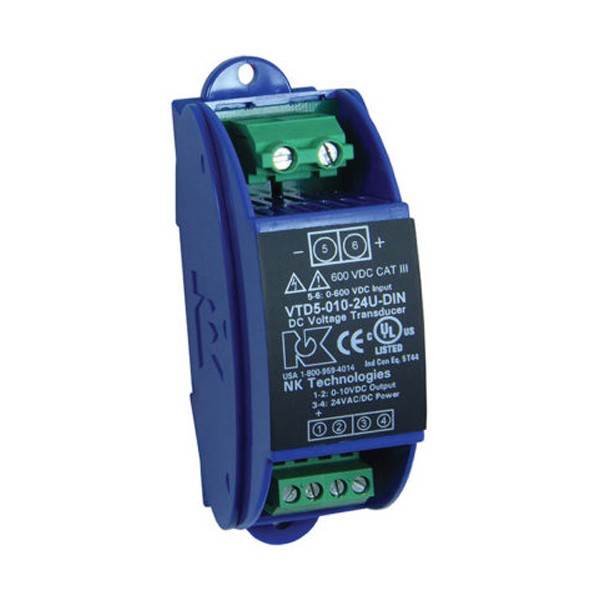

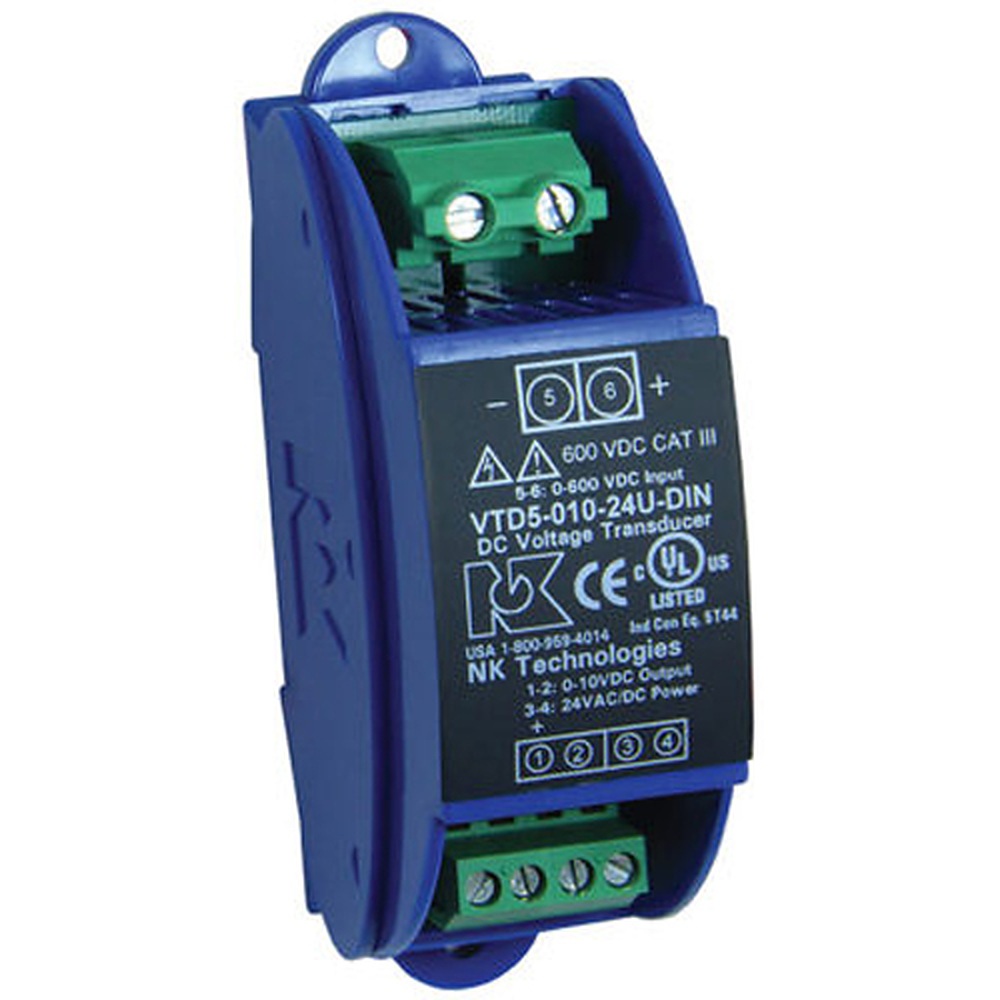

NK Technologies VTU-DIN 슬림 AC/DC 전압 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies VTU-DIN 시리즈는 0~15에서 0~600 V까지 11개 범위의 AC와 DC 전압을 0 Hz~5 kHz 대역에서 True RMS로 측정해 4~20 mA, 0~5 VDC, 0~10 VDC 신호로 변환하는 슬림 DIN 레일형 전압 트랜스듀서(비정현파 대응)입니다.

인버터(VFD) 출력처럼 일그러진 파형의 전압까지 실효값으로 측정하며, 정확도는 오차 1 % 미만, 응답 시간은 500 ms입니다. 폭 35 mm의 좁은 케이스로 제어반 공간을 줄이는 이 모델은 (주)테솔이 국내에 공식 공급합니다.

11개 범위

0~15 V부터 0~600 V까지

0 Hz ~ 5 kHz

측정 가능한 주파수 대역

2500 VAC

절연 전압

1 % 미만

측정 오차

특징

왜곡된 파형도
실효값으로 측정

핵심 특징현장에서 달라지는 점
비정현파 측정인버터 출력처럼 일그러진 파형의 전압까지 측정하므로 평균값 방식에서 생기는 오차를 피합니다.
0 Hz~5 kHz 대역DC부터 고주파 성분까지 한 모델로 측정해 설비마다 변환기를 따로 고를 필요가 없습니다.
True RMS 측정파형 모양과 관계없이 실효값으로 변환해 전력 품질이 나쁜 설비를 정량적으로 감시합니다.
AC·DC 겸용교류와 직류 전압을 한 모델로 측정하므로 예비품 종류가 줄어듭니다.
11개 입력 범위0~15 V부터 0~600 V까지 회로 전압에 가까운 범위를 골라 분해능을 확보합니다.
폭 35 mm 슬림 케이스제어반 공간을 적게 차지하며 DIN 레일에 빠르게 장착합니다.

범위·출력

입력 11단계와
출력 선택

입력 범위는 0~15, 25, 50, 60, 120, 150, 240, 300, 400, 500, 600 V의 열한 단계입니다. 출력은 4~20 mA(제한 31 mA)와 0~5/0~10 VDC 중에서 고를 수 있습니다. 전류 출력의 부하는 400 Ω 미만, 전압 출력의 부하는 50 kΩ 초과여야 하므로 PLC 입력 사양을 먼저 대조하세요.

인버터 출력 측정 시 유의점

인버터 출력은 스위칭 성분 때문에 파형이 왜곡되지만 5 kHz 대역까지 True RMS로 측정하므로 PWM 기본 성분의 실효값을 감시합니다. 브라운아웃과 결상, 회생 과전압, 소프트 스타터의 전압 스트레스 같은 이상도 같은 신호로 추적합니다.

사양

11개 범위의
True RMS 사양

항목사양
측정 대상AC 또는 DC 전압, True RMS
입력 범위0 ~ 15 / 25 / 50 / 60 / 120 / 150 / 240 / 300 / 400 / 500 / 600 V AC/DC (11개)
출력4 ~ 20 mA(제한 31 mA) · 0 ~ 5 / 0 ~ 10 VDC
출력 부하4 ~ 20 mA 400 Ω 미만 · 전압 출력 50 kΩ 초과
전원24 VAC/DC 외부 전원, 2 VA 미만
정확도오차 1 % 미만
응답 시간500 ms (90 %까지)
주파수 범위0 Hz ~ 5 kHz
절연2500 VAC
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착폭 35 mm, 열가소성 UL94 V-0 난연 / DIN 레일

활용 분야

비정현파 전압이
나타나는 설비

  • 인버터(VFD) 출력 — 출력 전압을 실효값으로 확인합니다.
  • 전력 품질이 나쁜 설비 — 왜곡된 전압을 정량적으로 감시합니다.
  • AC·DC 혼합 설비 — 직류 설비와 교류 설비의 전압을 같은 방식으로 측정합니다.
  • PLC·데이터 로거 연동 — 전압 신호를 상위 시스템으로 전달합니다.

선택 가이드

전압 조건별
트랜스듀서 선택

이럴 때 (측정 대상)권장 모델선택 이유
비정현파나 인버터 출력을 읽을 때VTU-DIN5 kHz 대역 True RMS 측정입니다.
600 V를 넘는 고전압을 읽을 때VTU-OS0~800/1000/1200 V AC·DC 입력입니다.
극성이 바뀌는 DC 전압을 읽을 때VTD-BD±5 VDC 또는 ±10 VDC의 양방향 출력입니다.
DC 전압만 읽을 때VTDDC 전용 15~600 VDC 6단계 입력입니다.

구성·옵션

범위·출력 구성

  • 입력 범위 — 0~15부터 0~600 V까지 11단계 중에서 선택합니다.
  • 출력 — 4~20 mA, 0~5 VDC, 0~10 VDC 중에서 선택합니다.
  • 전원 — 24 VAC/DC 외부 전원입니다.
  • 장착 — DIN 레일 케이스이며 DIN 레일 키트를 별도로 구성합니다.
  • 주문 코드 예 — VTUE-420-24U-DIN은 0~120 V 입력, 4~20 mA 출력, 24 V 전원, DIN 레일 케이스 구성입니다.

관련 제품

VTU-DIN과 함께 보는
전압 트랜스듀서
