15~600 VDC 전압을 절연해
PLC에 보내는 DC 전압 변환기

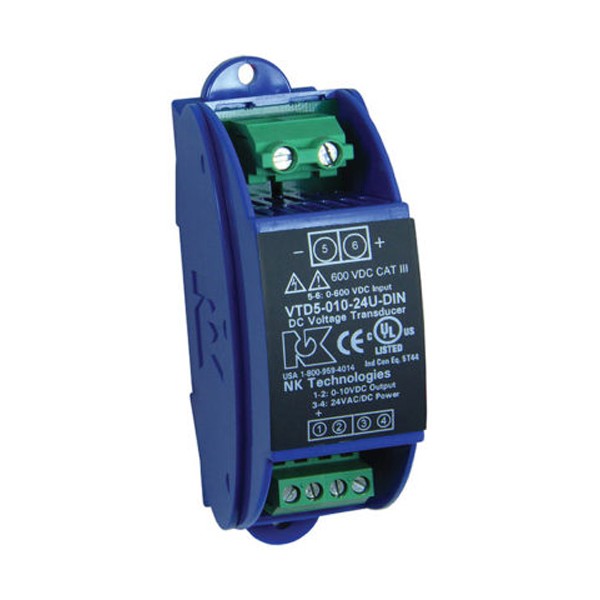

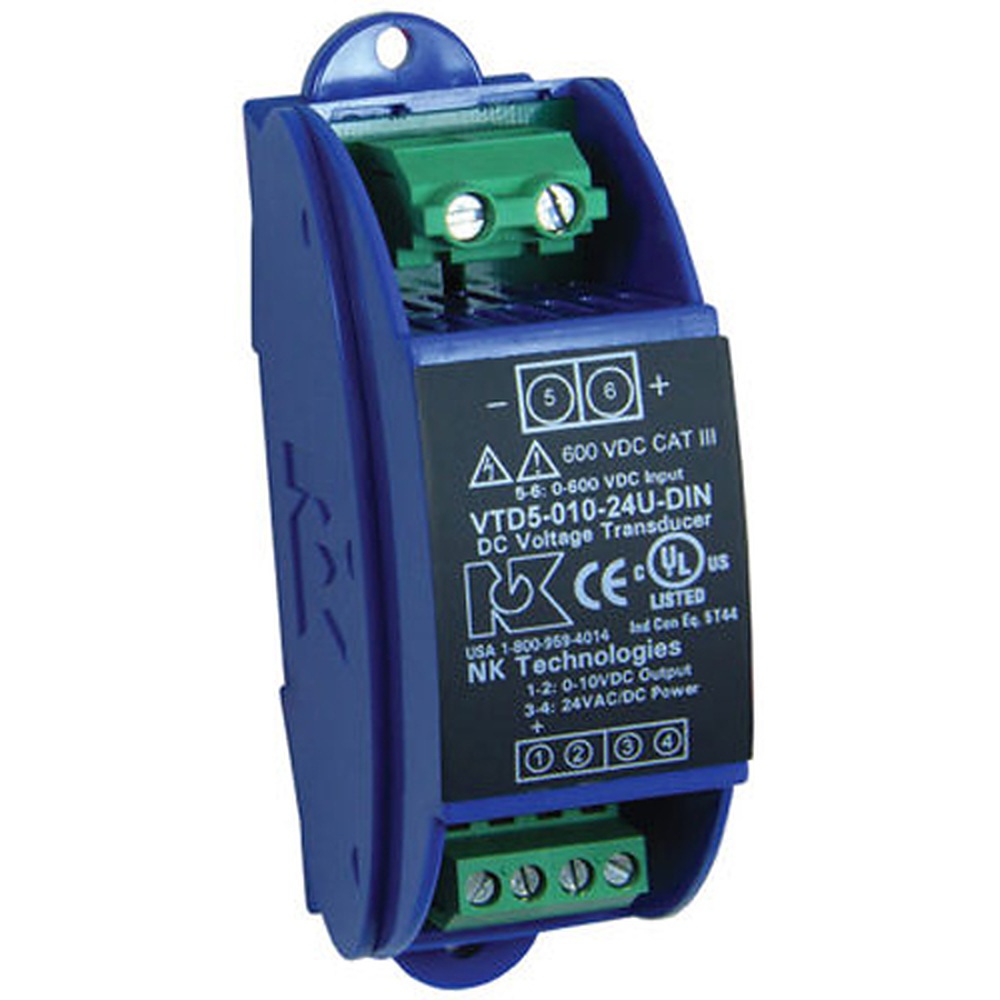

NK Technologies VTD DC 전압 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies VTD 시리즈는 15~600 VDC 범위의 DC 전압을 입력과 절연된 4~20 mA 또는 0~5/0~10 VDC 신호로 변환하는 DC 전압 트랜스듀서(절연형 전압 변환기)로, 배터리 뱅크와 태양광 DC 회로 전압을 PLC가 읽는 신호로 전달합니다.

입력은 15, 25, 50, 150, 300, 600 VDC 여섯 단계이며 정확도는 1 % 미만, 응답 시간은 250 ms입니다. 입력과 출력이 전기적으로 분리되어 안전성이 높은 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

15 ~ 600 VDC

6단계 입력 범위

3종

4~20 mA · 0~5 · 0~10 VDC 출력

1 % 미만

측정 정확도

250 ms

90 % 스텝 응답

특징

넓은 DC 범위를
절연해 변환

핵심 특징현장에서 달라지는 점
6단계 입력 범위15 VDC부터 600 VDC까지 회로 전압에 맞는 범위를 고르면 같은 모델로 소전압과 고전압 설비를 모두 다룰 수 있습니다.
3종 출력 선택4~20 mA, 0~5 VDC, 0~10 VDC 중에서 PLC 입력 모듈 종류에 맞춰 선택할 수 있습니다.
입출력 절연입력과 출력 회로가 분리되어 DC 고전압 쪽 이상이 제어기에 전달되는 위험을 줄입니다.
표준 출력기존 컨트롤러와 데이터 로거, SCADA에 추가 변환 없이 연결합니다.
폭 35 mm DIN 레일 케이스설치 공간을 아끼고 레일에 끼워 빠르게 고정합니다.
24 V 외부 전원측정 회로와 전원이 분리되므로 DC 전압이 낮아도 변환기 동작이 유지됩니다.

출력 선정

출력 종류별
부하 조건

4~20 mA 출력은 24 mA에서 제한되고 부하는 500 Ω 미만이어야 합니다. 0~5 VDC와 0~10 VDC 출력은 각각 5.75 VDC, 11.5 VDC에서 제한되며 부하는 10 kΩ을 초과해야 합니다. 리플은 1 % 피크 투 피크 미만이므로 PLC 입력의 필터 설정은 기본값으로 시작해도 무방합니다.

전원과 출력 결선

24 VAC/DC 전원은 입력 회로와 별도로 공급하며 허용 범위는 20~45 VDC 또는 22~38 VAC입니다. 출력 종류는 주문 시 정해지므로 PLC 입력 모듈과 맞는지 먼저 대조하세요.

사양

6단계 DC 입력
변환 사양

항목사양
입력 범위15 / 25 / 50 / 150 / 300 / 600 VDC
출력4 ~ 20 mA(제한 24 mA) · 0 ~ 5 VDC(제한 5.75 VDC) · 0 ~ 10 VDC(제한 11.5 VDC)
출력 부하4 ~ 20 mA 500 Ω 미만 · 0 ~ 5/10 VDC 10 kΩ 초과
리플1 % 피크 투 피크 미만
전원24 VAC/DC (20 ~ 45 VDC, 22 ~ 38 VAC)
정확도1 % 미만
응답 시간250 ms (90 % 스텝)
주파수 범위DC
절연1270 VAC 절연 · 5 kV 시험
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
EMCEN50081-1, EN50082-2
케이스 / 장착폭 35 mm, UL94 V-0 난연 / DIN 레일 또는 패널 장착
인증UL, cUL, CE

활용 분야

DC 전압 감시가
필요한 설비

  • 배터리 뱅크 — 뱅크 전압을 제어기에 아날로그 신호로 전달합니다.
  • 태양광 DC 회로 — DC 회로 전압을 PLC가 읽는 신호로 변환합니다.
  • DC 전원 설비 — DC 전원을 사용하는 설비의 전압 강하와 재생 과전압을 감시합니다.
  • 자동화 시스템 — 4~20 mA나 0~10 VDC 입력이 있는 장비에 연결합니다.

선택 가이드

전압 방향별
VTD 모델 선택

이럴 때 (측정 대상)권장 모델선택 이유
한 방향 DC 전압을 읽을 때VTD4~20 mA와 0~5/0~10 VDC 출력 중에서 선택합니다.
극성이 바뀌는 DC 전압을 읽을 때VTD-BD±5 VDC 또는 ±10 VDC의 양방향 출력입니다.
AC 전압을 읽을 때VTR120~600 V AC를 4~20 mA 루프로 변환합니다.
AC/DC를 겸용으로 읽을 때VTU-DIN · VTU-OS600 V 이하는 VTU-DIN, 그 이상은 VTU-OS입니다.

구성·옵션

입력·출력·전원
구성

  • 입력 범위 — 15, 25, 50, 150, 300, 600 VDC 중에서 선택합니다.
  • 출력 — 4~20 mA(제한 24 mA), 0~5 VDC, 0~10 VDC 중에서 선택합니다.
  • 전원 — 24 VAC/DC를 별도로 공급합니다.
  • 주문 코드 예 — VTD1-420-24U-DIN은 0~25 VDC 입력, 4~20 mA 출력, 24 V 전원, DIN 레일 케이스 구성입니다.
  • 액세서리 — DIN 레일 키트를 별도로 구성합니다.
