극성이 바뀌는 DC 전압을
절연해 읽는 양방향 변환기

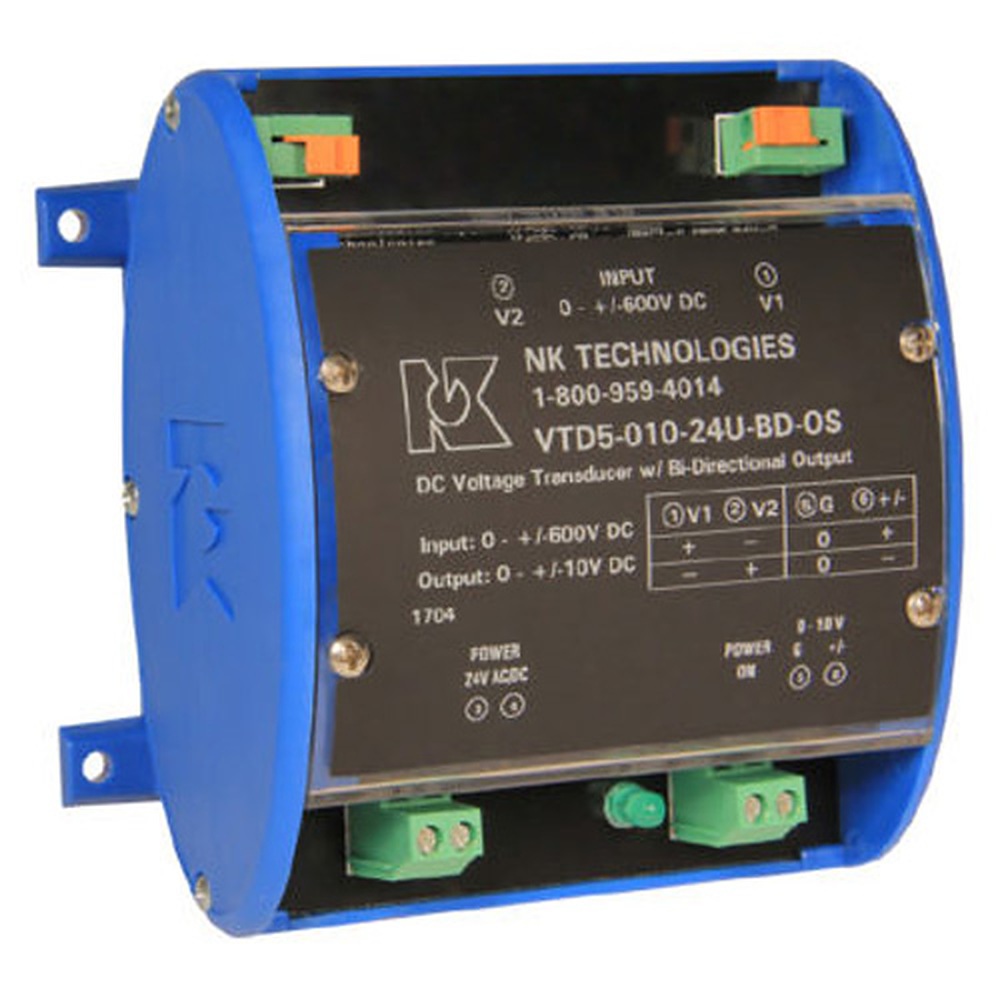

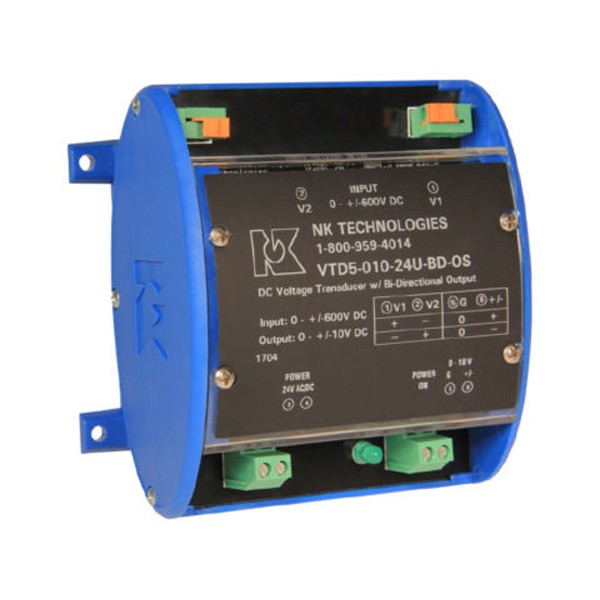

NK Technologies VTD-BD 양방향 DC 전압 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies VTD-BD 시리즈는 극성이 바뀌는 ±15~±600 VDC 회로의 전압을 입력과 절연된 ±5 VDC 또는 ±10 VDC 신호로 변환하는 양방향 DC 전압 트랜스듀서(바이폴라 전압 변환기)로, 충전과 방전처럼 전압 부호가 바뀌는 설비를 PLC와 SCADA로 감시합니다.

입력은 ±15, ±25, ±50, ±150, ±300, ±600 VDC 여섯 단계이고 정확도는 1.0 % FS이며, 10~90 % 스텝 응답은 500 ms입니다. 입력과 출력이 2500 V로 절연된 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

±15 ~ ±600 VDC

6단계 양방향 입력 범위

±5 · ±10 VDC

선택 가능한 출력 신호

1.0 % FS

측정 정확도

2500 V

입출력 절연

특징

충전과 방전을
한 신호로 감시

핵심 특징	현장에서 달라지는 점
양방향 측정	극성이 바뀌는 DC 전압을 ± 신호로 출력하므로 충전·방전 방향을 한 채널에서 구분합니다.
6단계 입력 범위	±15 VDC부터 ±600 VDC까지 회로 전압에 맞는 범위를 골라 분해능을 확보합니다.
±5 VDC·±10 VDC 출력	기존 컨트롤러와 데이터 로거, SCADA에 표준 전압 신호로 연결합니다.
입출력 절연	입력과 출력 회로가 전기적으로 분리되어 고전압 쪽 이상이 제어기로 전달되는 일을 줄입니다.
전원 LED	녹색 LED로 전원 상태를 표시하므로 통전 여부를 현장에서 바로 점검합니다.
DIN 레일·패널 장착	레일과 패널 어느 쪽에도 장착할 수 있어 설치 환경에 맞게 고정합니다.

출력 극성

입력 극성과
출력 부호의 관계

모니터 범위의 -100 %, 0 %, +100 %는 각각 -10 V, 0 V, +10 V(또는 -5 V, 0 V, +5 V)로 출력됩니다. 단자 배치상 오른쪽 위 단자에 양전압을 걸면 출력이 양, 왼쪽 위 단자에 걸면 출력이 음이 됩니다. 결선 방향이 PLC 해석과 맞는지 시운전에서 확인하세요.

극성 반전 결선

두 입력 단자 중 어느 쪽에 양전압을 연결하느냐에 따라 출력 부호가 달라집니다. 전압원의 극성을 시험 전원으로 먼저 확인한 뒤 본 결선을 마치세요.

사양

양방향 DC 입력
변환 사양

항목	사양
입력 범위 (±)	15 / 25 / 50 / 150 / 300 / 600 VDC
입력 임피던스	160 kΩ 초과
출력	±5 VDC 또는 ±10 VDC · 출력 임피던스 10 kΩ 초과
전원	24 VAC/DC (22 ~ 26 V)
정확도	1.0 % FS
응답 시간	500 ms (10 ~ 90 % 스텝)
주파수 범위	DC
절연	2500 V
동작 온도 / 습도	-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착	UL94 V-0 난연 / DIN 레일 또는 패널 장착

활용 분야

양방향 전압이
흐르는 설비

충전·방전 설비 — 충전과 방전 전압의 극성을 감시합니다.
양방향 DC 전원 설비 — 전압 부호가 바뀌는 전원의 전압을 PLC나 SCADA로 전달합니다.
배터리 계통 — 전압 방향이 바뀌는 회로를 한 채널로 읽습니다.

선택 가이드

극성 조건별
양방향 모델 선택

이럴 때 (측정 대상)	권장 모델	선택 이유
한 방향 DC 전압만 읽을 때	VTD	4~20 mA와 0~5/0~10 VDC 출력을 선택합니다.
극성이 바뀌는 DC 전압을 읽을 때	VTD-BD	±5 VDC 또는 ±10 VDC 양방향 출력입니다.
600 V 이하 AC나 DC를 슬림하게 읽을 때	VTU-DIN	AC/DC 겸용 True RMS 슬림 케이스입니다.
800 V 이상 고전압을 읽을 때	VTU-OS	0~800/1000/1200 V 입력입니다.

구성·옵션

입력·출력
선택 구성

입력 범위 — ±15, ±25, ±50, ±150, ±300, ±600 VDC 중에서 선택합니다.
출력 — ±5 VDC 또는 ±10 VDC 중에서 선택합니다.
장착 — DIN 레일 또는 패널이며 DIN 레일 키트를 별도로 구성합니다.
주문 코드 예 — VTD0-010-24U-BD-OS는 ±15 VDC 입력, ±10 VDC 출력, 24 V 전원, DIN 레일 케이스 구성입니다.

VTD-BD와 함께 보는
전압 트랜스듀서

VTD-BD는 입력 극성이 바뀌어도 측정할 수 있습니까?
네, 극성이 바뀌는 DC 전압을 ± 신호로 출력합니다. 입력 범위는 ±15에서 ±600 VDC까지 여섯 가지입니다.
VTD-BD의 출력 신호는 무엇을 선택할 수 있습니까?
±5 VDC와 ±10 VDC 중에서 주문 시 선택합니다. 연결할 PLC 아날로그 입력 모듈의 범위에 맞춰 정하세요.
VTD-BD의 입력과 출력은 절연되어 있습니까?
네, 입력과 출력 회로가 전기적으로 분리되어 있으며 절연은 2500 V입니다. 전원은 24 VAC/DC를 별도로 공급합니다.
VTD-BD는 4~20 mA 출력도 사용할 수 있습니까?
아니요, VTD-BD는 ±5 VDC 또는 ±10 VDC 출력만 지원합니다. 4~20 mA가 필요하면 VTD를 선택합니다.
