정격과 위상 오차로 고르는 DENT CT와 RōCoil
전력 로거나 서브미터의 정확도 사양은 CT를 제대로 골랐을 때만 의미가 있습니다. 같은 미터라도 어떤 CT를 물리느냐에 따라 기록되는 kW가 몇 퍼센트씩 달라질 수 있습니다. DENT ELITEpro XC와 PowerScout에 연결할 DENT CT를 출력 방식, 정격, 정확도 등급, 위상 오차, 창 크기 순서로 고르는 방법을 정리했습니다.
CT 출력
DENT 계측기에 물리는 333 mV 출력 CT
DENT CT는 정격 전류가 흐를 때 333 mV 전압을 내는 방식입니다. ELITEpro XC와 PowerScout FLEX는 이 출력만 받고, 1 A나 5 A 2차 전류 CT는 받지 않습니다.
333 mV CT는 내부 저항으로 2차 전류를 작은 전압으로 바꿔 내보내므로, 2차 회로가 열리면 고전압이 생기는 일반 전류 출력 CT보다 다루기가 수월합니다. 대신 출력이 작아 잡음과 리드 저항의 영향을 받으니, 리드를 늘릴 때는 같은 굵기 이상의 전선을 쓰세요. ELITEpro XC 매뉴얼은 분할형 CT 리드를 1,000 ft(약 305 m), RōCoil 리드를 100 ft(약 30 m)까지 늘려도 정확도가 유지된다고 안내합니다.
CT 정격은 예상 최대 부하보다 조금 크게 고릅니다
CT는 정격 근처에서 가장 정확합니다. 그래서 CT 정격은 예상 최대 부하 이상이면서 그 값에 가까운 것으로 고릅니다.
50 A CT를 예로 들면 1 A당 6.66 mV를 내므로, 5 A가 흐를 때 출력은 33.3 mV로 풀스케일의 10%에 그칩니다. 같은 5 A를 200 A CT로 읽으면 약 8.3 mV밖에 나오지 않아 미터가 다루는 신호가 네 배 작아지고, 작은 전류 구간의 오차도 그만큼 커집니다. 정격을 넘는 전류를 얼마나 받는지는 계측기마다 다릅니다.
- PowerScout FLEX는 mV CT 정격의 150%까지 정확도를 유지합니다.
- ELITEpro XC는 정격의 200%까지 입력을 받습니다.
- 수익 계량급 SPBL 시리즈는 100 A 모델이 1~150 A처럼 정격의 1~150%를 사용 범위로 표기합니다.
- 기동 전류가 큰 부하라면 이 범위와 미터 한도를 함께 확인합니다.
일반 분할형과 수익 계량급, 오차는 얼마나 다를까요?
DENT 일반 분할형 CT는 정격에서 오차 1% 미만, 위상 2° 미만입니다. 수익 계량급 CT는 ±0.2~0.3%, 위상 0.2° 미만이어서 위상 오차가 열 배가량 작습니다.
| CT | 정격 | 오차(대표값) | 위상 오차 | 창 크기 |
|---|---|---|---|---|
| 50 A 미니 힌지형 | 50 A(0.25~80 A) | 0.5% 미만 | 1.5° 미만 | 10 mm |
| 중형 분할형 | 100·200·600 A | 1% 미만 | 2° 미만 | 3.2 cm |
| SRS 수익 계량급 | 5·50 A | ±0.2% | 0.2° 미만 | 10.17 mm |
| SPBL 수익 계량급 | 100~1,200 A | ±0.3% | 0.2° 미만 | 모델별 |
| RōCoil | 5~4,000 A | 0.6% 미만 | 0.2° 미만 | 13.5~38.2 cm |
수익 계량급 SPBL 시리즈는 IEC 61869-2 Class 0.2와 IEEE C57.13 Class 0.3을 표기합니다. 임대 세대 계량이나 수요 전력 산정처럼 숫자가 그대로 정산에 쓰이는 곳에 맞는 등급입니다. 다만 이 오차와 위상 값은 PowerScout 미터의 비율·위상 보정을 적용하고 도체를 창 가운데 둔 조건에서 나온 대표값입니다. 부하 조사처럼 경향만 보면 되는 측정이라면 일반 분할형으로 충분한 경우가 많습니다.
위상 오차는 역률이 낮을수록 전력 오차를 키웁니다

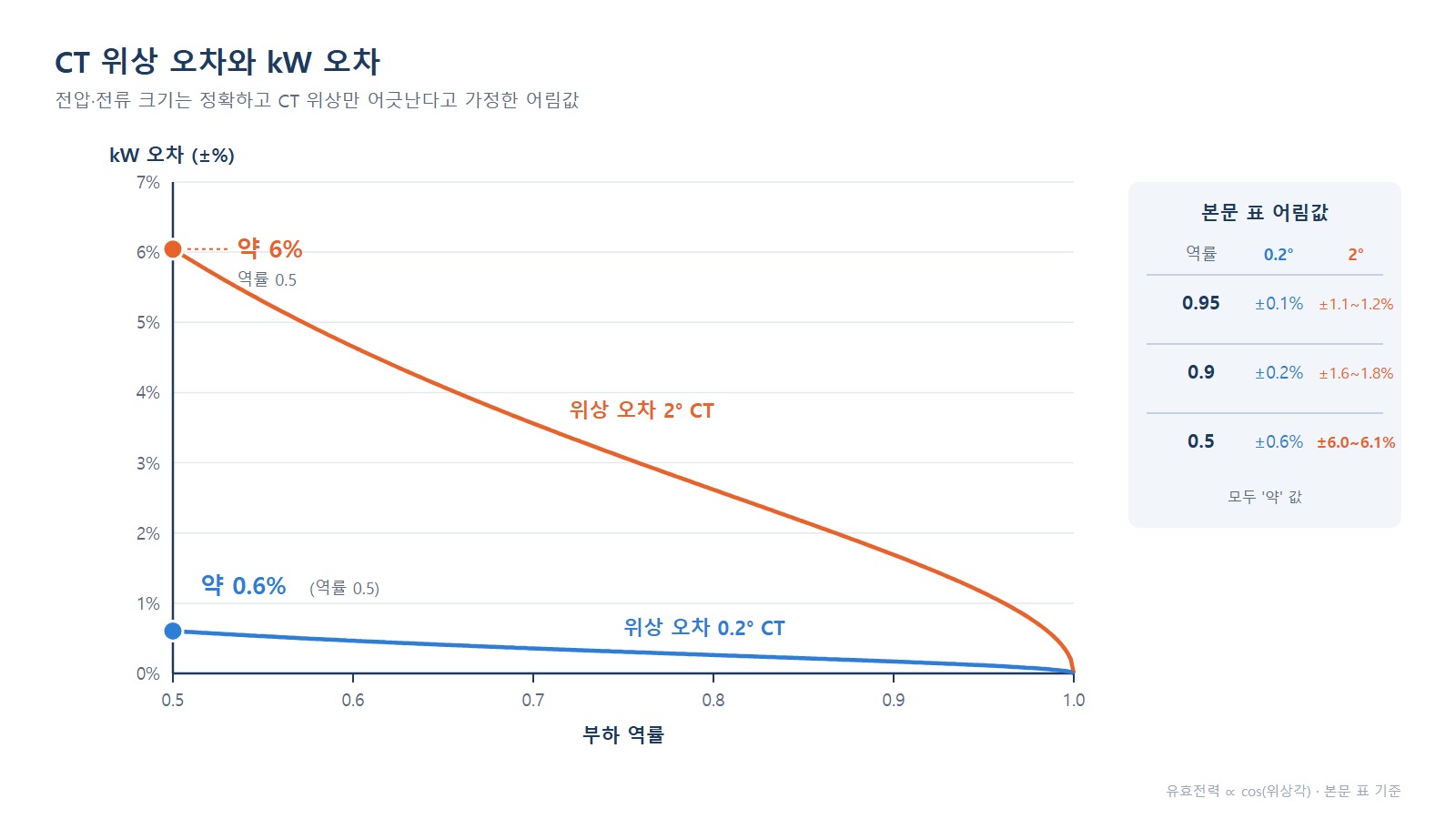

전압과 전류를 정확히 재더라도 CT 위상 오차가 2°라면 역률 0.5 부하에서 kW가 약 6% 어긋납니다. 0.2°라면 약 0.6%에 그칩니다. 유효전력은 전압과 전류, 그리고 두 신호 사이 위상각의 코사인을 곱한 값입니다. 위상각이 큰 부하일수록 CT가 전류 위상을 조금만 밀어도 코사인 값이 크게 변하는 이유입니다. 아래 표는 전압·전류 크기는 정확하고 CT 위상만 어긋난다고 가정해 직접 계산한 어림값입니다.
| 부하 역률 | 위상 오차 0.2° | 위상 오차 2° |
|---|---|---|
| 0.95 | 약 ±0.1% | 약 ±1.1~1.2% |
| 0.9 | 약 ±0.2% | 약 ±1.6~1.8% |
| 0.5 | 약 ±0.6% | 약 ±6.0~6.1% |
가볍게 돌고 있는 전동기나 무부하 변압기처럼 역률이 낮은 회로라면 수익 계량급 CT를 고르거나 위상 보정값을 정확히 입력하세요. ELOG의 CT 그림 목록이나 FLEXPoint 데스크톱 프로그램의 CT Picker에서 DENT CT를 고르면 위상 보정값이 자동으로 들어갑니다. 웹 기반 FLEXPoint GO에서는 DENT CT 표에서 값을 찾아 직접 넣어야 합니다.
굵은 도체와 큰 전류에는 RōCoil
RōCoil은 DENT의 유연한 로고스키 코일입니다. RōCoil 데이터시트 기준으로 5~4,000 A를 측정하며, 분할형 CT로는 감쌀 수 없는 굵은 케이블 다발이나 부스바에 알맞습니다.
최대 전류는 문서마다 다르게 적혀 있습니다. RōCoil 데이터시트와 PowerScout FLEX 12 데이터시트는 4,000 A, ELOG 19 매뉴얼은 도체 최대 전류 5,000 A 이하, ELITEpro XC 데이터시트는 6,000 A까지로 안내합니다. 4,000 A를 넘는 회로라면 사용할 RōCoil 모델과 계측기 조합의 한도를 DENT에 미리 확인해 두세요.
- 길이는 17·24·36·47인치 네 가지입니다.
- 감쌀 수 있는 창은 13.5~38.2 cm입니다.
- 작업 전압은 600 V CAT IV(1,000 V CAT III)입니다.
- 출력은 60 Hz에서 1,000 A당 131 mV, 50 Hz에서 109.2 mV이며, 국내 60 Hz 계통에서는 60 Hz 값이 기준입니다.
다만 20 A 미만에서는 정확도가 1.5% ±0.5 A로 떨어집니다. DENT 커미셔닝 점검표가 20 A 차단기 회로에는 로고스키 코일을 피하라고 적어 둔 것도 그래서입니다. 정격 정확도는 코일을 도체 한가운데 두고, 주변 도체가 코일 지름의 두 배보다 멀리 있을 때의 기준입니다. 부스바 사이가 좁다면 그만큼 여유를 두고 판단하세요.
창 크기와 리드 극성 확인
CT를 설치하려면 정격뿐 아니라 창, 즉 도체가 지나가는 구멍이 도체 바깥지름보다 커야 합니다. 50 A 미니 힌지형과 SRS 시리즈는 창이 약 10 mm라 분기 회로의 가는 전선에 맞고, 중형 분할형은 3.2 cm 창으로 100~600 A급 케이블을 받습니다. 매뉴얼은 도체에 맞는 가장 작은 지름의 CT를 고르라고 권합니다. 창이 지나치게 큰 CT는 정격도 함께 커서 작은 전류에서 정확도를 잃기 쉽습니다.
- 분할형과 힌지형의 리드 극성은 흰색 +, 검은색 −입니다.
- RōCoil은 흰색 +, 파란색 −이고 맨 실드선이 따로 있습니다.
- 실드선은 실드 단자에만 연결하고 전류 입력에는 물리지 않습니다.
DENT CT 선택 순서
계측기 호환, 부하 크기, 역률, 도체 굵기 순서로 좁혀 가면 회로마다 맞는 CT를 빠르게 고를 수 있습니다.
- 계측기가 333 mV CT를 받는지, 기존 5 A CT를 쓰려는 계획은 없는지 확인합니다.
- 차단기 정격과 예상 최대 부하로 CT 정격을 정합니다.
- 정산용 계량이거나 역률이 낮은 부하라면 수익 계량급을 고릅니다.
- 20 A 미만 회로는 분할형·힌지형, 굵은 도체와 큰 전류는 RōCoil로 나눕니다.
- 도체 바깥지름과 창 크기, 필요한 리드 길이를 확인합니다.
- 설정표에 CT 종류와 정격을 입력하고 위상 보정값을 확인합니다.
관련 제품
자주 묻는 질문
DENT 계측기에 5 A 2차 CT를 쓸 수 있나요?
쓸 수 없습니다. ELITEpro XC와 PowerScout FLEX는 333 mV 출력 CT를 사용하며, PowerScout FLEX 가이드는 1 A·5 A 2차 CT가 호환되지 않는다고 명시합니다.
CT 정격은 차단기 정격에 맞춰 골라야 하나요?
기준은 차단기 정격이 아니라 예상 최대 부하입니다. 최대 부하 이상이면서 그에 가장 가까운 정격의 CT가 가장 정확하므로, 실제 부하가 차단기 정격보다 훨씬 작다면 더 작은 CT가 유리할 수 있습니다.
수익 계량급 CT는 일반 CT와 무엇이 다른가요?
오차와 위상 오차가 더 작습니다. DENT SPBL 시리즈는 정격 오차 ±0.3%(대표값), 위상 오차 0.2° 미만으로 IEC 61869-2 Class 0.2를 표기합니다. 일반 중형 분할형 CT는 각각 1% 미만, 2° 미만입니다.
RōCoil로 작은 전류도 정확하게 잴 수 있나요?
어렵습니다. 20 A 미만에서는 정확도가 1.5% ±0.5 A로 떨어집니다. 20 A 차단기 회로처럼 전류가 작은 회로에는 분할형이나 힌지형 CT를 쓰세요.
CT 위상 오차는 왜 역률이 낮을 때 더 문제가 되나요?
유효전력이 위상각의 코사인에 비례하기 때문입니다. 위상 오차 2°는 역률 0.9에서 약 1.6~1.8%, 역률 0.5에서 약 6%의 kW 오차로 이어집니다(전압·전류 크기는 정확하다는 가정).
