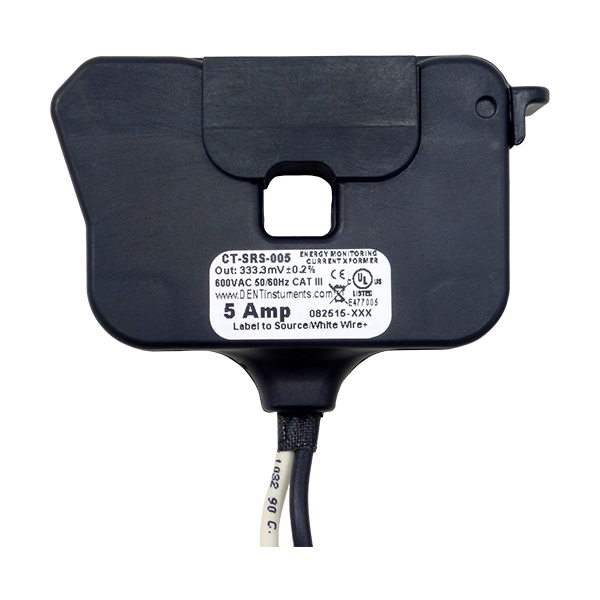

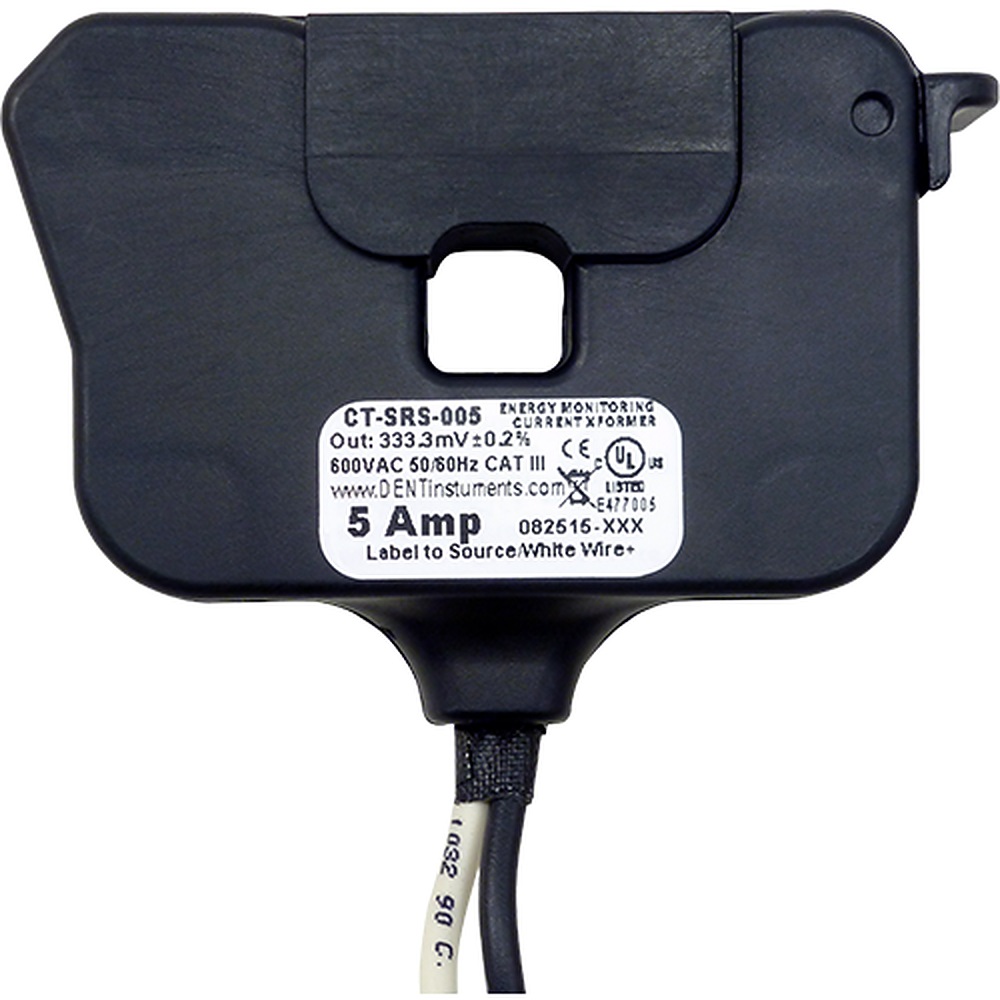

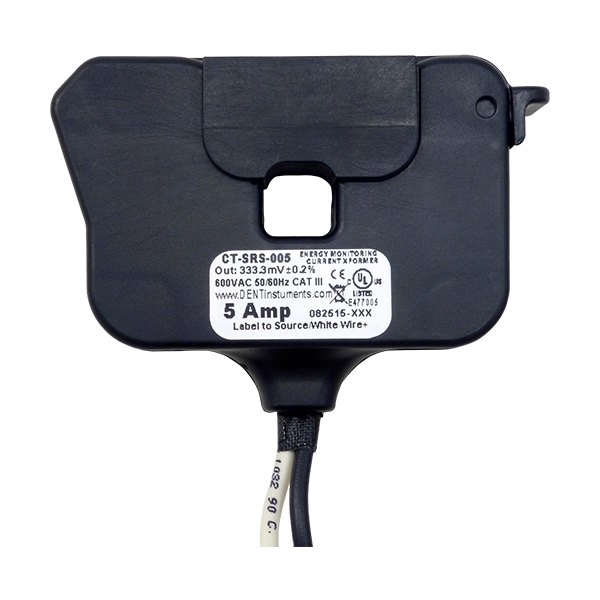

DENT Instruments CT-SRS-005-U는 5 A 모델이 0.05 ~ 10 A를 측정하는 수익 계량급 힌지 분할형 CT(분할형 변류기)입니다. 정격 전류에서 333.3 mV를 출력하고 IEC 61869-2 Class 0.2 정확도를 갖춰, PowerScout·ELITEpro XC 계측기로 소전류 회로를 계량할 때 사용합니다.
힌지를 열어 운전 중인 배선에 끼우므로 회로를 끄지 않아도 설치할 수 있고, 리드 끝 페룰은 DENT 계량기 단자에 바로 연결됩니다. 정격 비오차 ±0.2 %(typical)의 이 CT는 (주)테솔이 국내에 공식 공급합니다.
특징
운전 중 설치하는 수익 계량급 CT
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 수익 계량급 정확도 | 정격 전류에서 비오차가 ±0.2 %(typical)이므로 계량 정산용 서브미터링의 오차가 작습니다. |
| IEC 61869-2 Class 0.2 | 수익 계량 등급 성능을 충족하며 위상 오차는 0.2° 미만입니다. |
| 힌지 분할형 | 힌지를 열어 운전 중인 배선에 끼우므로 정전 없이 설치할 수 있습니다. |
| 스냅 잠금 덮개 | 덮개를 스냅으로 잠가 닫으므로 진동이 있는 분전반에서도 닫힌 상태를 유지합니다. |
| 0.4 in 창 | 0.4 in 창은 소전류 회로의 가는 배선에 맞는 크기입니다. |
| 페룰 리드 | 2.4 m 트위스트 페어 끝이 페룰이라 DENT 계량기 단자에 바로 연결됩니다. |
| 600 V CAT III 등급 | 600 VAC CAT III 등급과 내전압 7400 VAC를 갖춰 분전반 내부 작업에서 안전 여유를 확보합니다. |

모델 구분
SRS와 SRL의 창 크기 차이
SRS는 0.4 in 창의 소형 시리즈로 5 A와 50 A 정격이 있고, SRL은 1.25 in 창의 대형 시리즈로 100 A·200 A·400 A 정격이 있습니다. 전선이 굵거나 정격이 100 A를 넘으면 SRL 시리즈를, 소전류 회로에는 이 SRS 5 A 모델을 선택하세요.
333 mV 입력 전력량계에 연결
출력은 정격 전류에서 333.3 mV이므로 333 mV 입력 전력량계에 연결합니다. 멀티미터용 클램프가 아니므로 연결 전에 계량기 입력 규격을 확인하세요.
사양
SRS 5 A CT-SRS-005-U 상세 사양
| 항목 | 사양 |
|---|---|
| 형태 | 힌지 분할형 CT (소형 SRS 시리즈) |
| 전류 범위 (5 A 모델) | 0.05 ~ 10 A AC |
| 출력 | 정격 전류에서 333.3 mV |
| 정확도 | 정격 전류에서 비오차 ±0.2 % (typical) · 위상 < 0.2° · IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3 |
| 주파수 | 40 ~ 400 Hz |
| 창 | 10.17 mm · 힌지 분할형, 덮개형 스냅 잠금 |
| 안전 등급 | 600 VAC CAT III |
| 내전압 | 7400 VAC |
| 승인 | UL 2808 listed · CE, RoHS |
| 리드 | 2.4 m 18 AWG MTW UL1015 트위스트 페어 |
| 끝단 | 페룰(U) 또는 바나나(B) |
| 사용 온도 | -40 ~ 55 °C |
활용 분야
5 A급 소전류 회로 계량 현장
- 분기 회로 계량 — 5 A급 소전류 회로의 전력량을 계량합니다.
- 테넌트 서브미터링 — 입주 공간별 사용량을 나눠 측정합니다.
- 에너지·수요 계량 — 설비별 전력 사용량과 수요를 계량합니다.
- 부하 조사 — 운전 중인 소전류 회로의 부하 크기를 조사합니다.
선택 가이드
소전류용 SRS와 DENT 센서 비교
| 모델 | 형태 | 측정 범위 | 출력 | 정확도 (조건) | 창 |
|---|---|---|---|---|---|
| CT-HSC-020 · 050-U (Mini) | 힌지 분할형 | 0.25 ~ 40 A · 0.25 ~ 80 A | 333 mV (정격) | 비오차 < 0.5 % (typical) | 소형 창 |
| CT-HMC-100 · 200-U (Midi) | 힌지 분할형 | 1 ~ 200 A · 1 ~ 300 A | 333 mV (정격) | 비오차 < 0.3 % · < 1.0 % (typical) | 중형 창 |
| CT-CON-0150EZ-U | 원핸드 클램프 | 0.5 ~ 300 A | 333 mV @ 150 A | < 1 % (0.5 ~ 300 A) | 중형 창 |
| CT-RGT12-0005-U | 관통형 토로이드 | 0.05 ~ 10 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 소형 관통창 |
| CT-SRS-005 · 050-U | 힌지 분할형 (소) | 0.05 ~ 10 A · 0.5 ~ 100 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 소형 창 |
| CT-SRL-100 · 200 · 400-U | 힌지 분할형 (대) | 1.0 ~ 200 A · 2.0 ~ 400 A · 4.0 ~ 500 A | 333.3 mV (정격) | 비오차 ±0.2 % (정격, typical) · Class 0.2 | 31.75 mm |
| CT-SCM-0600-U | 슬라이드 분할형 | 12 ~ 720 A | 333 mV (정격) | typical ±1 % (정격의 10 ~ 130 %) | 1.25 in |
| RoCoil R16 · R24 · R36 · R47 | 로고스키 플렉시블 | 계측기에 따라 5 ~ 5000 A | 131 mV / 1000 A @ 60 Hz (적분기 필요) | < 0.6 % typical (20 ± 2 °C, 중앙) | 11.5 · 17.9 · 27.5 · 37 cm |
구성·옵션
CT-SRS-005-U 판매 구성
| 구분 | 내용 |
|---|---|
| 판매 단위 | CT 1개씩 판매 (세트가 아님) |
| 모델명 | CT-SRS-005-U |
| 정격 · 범위 | 5 A 모델 · 0.05 ~ 10 A AC |
| 창 크기 | 10.17 mm |
| 리드 | 2.4 m 트위스트 페어 · 페룰(U) 또는 바나나(B) |
| 옵션 리드 | 7 m · 15 m 버전 (제품에 따라 다름) |
관련 제품
5 A CT와 함께 보는 계량용 전류 센서
- DENT Instruments CT-SRS-050-U 50 A 수익 계량급 분할형 CT
- DENT Instruments CT-RGT12-0005 5 A 수익 계량급 토로이드 CT
- DENT Instruments Mini · Midi 힌지 CT (20 · 50 · 100 · 200 A)
SRS와 SRL은 어떤 점이 다릅니까?
창 크기와 정격이 다릅니다. SRS는 0.4 in 창에 5·50 A 정격, SRL은 1.25 in 창에 100·200·400 A 정격입니다.
CT-SRS-005-U 5 A 모델은 어떤 범위를 측정합니까?
0.05 ~ 10 A AC를 측정하며 정격 전류에서 333.3 mV를 출력합니다.
SRS 5 A CT의 리드 끝단은 어떻게 고릅니까?
페룰(U)과 바나나(B) 가운데 고를 수 있습니다. 바나나 끝단은 이전 계측기용입니다.
분할형 CT를 설치하려면 회로를 꺼야 합니까?
아닙니다. 힌지를 열어 운전 중인 배선에 끼워 설치하므로 회로를 끄지 않아도 됩니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
SRS와 SRL은 어떤 점이 다릅니까?
창 크기와 정격이 다릅니다. SRS는 0.4 in 창에 5·50 A 정격, SRL은 1.25 in 창에 100·200·400 A 정격입니다.
-
CT-SRS-005-U 5 A 모델은 어떤 범위를 측정합니까?
0.05 ~ 10 A AC를 측정하며 정격 전류에서 333.3 mV를 출력합니다.
-
SRS 5 A CT의 리드 끝단은 어떻게 고릅니까?
페룰(U)과 바나나(B) 가운데 고를 수 있습니다. 바나나 끝단은 이전 계측기용입니다.
-
분할형 CT를 설치하려면 회로를 꺼야 합니까?
아닙니다. 힌지를 열어 운전 중인 배선에 끼워 설치하므로 회로를 끄지 않아도 됩니다.
