ELITEpro XC CT 결선과 PhaseChek LED 읽는 법

DENT ELITEpro XC는 CT 결선 실수를 설치 자리에서 알려 주는 PhaseChek LED를 갖추고 있어, 불빛을 읽는 법만 알면 재측정을 상당 부분 줄일 수 있습니다. 휴대형 전력 로거로 몇 주 동안 부하를 기록했는데 회수해 보니 한 상의 전력이 음수로 찍혀 있다면, 그 기간 데이터는 다시 받아야 하기 때문입니다. CT 정격 선택부터 채널과 위상 짝짓기, LED 판정, 로깅 전 점검까지 매뉴얼 순서대로 정리했습니다.

입력 구성

ELITEpro XC의 입력 구성과 전원 조건

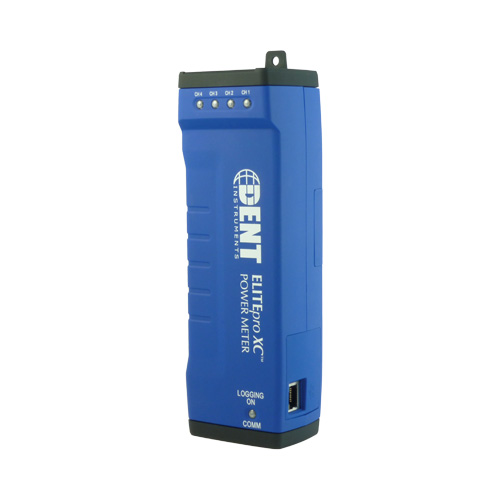

ELITEpro XC는 전압 3채널과 CT 4채널, 아날로그 4채널을 갖춘 로거입니다. 전압 입력은 CAT III, 선간 0~600 VAC까지라서 국내 380/220 V 3상 4선 배전반에는 그대로 연결할 수 있고, 600 V를 넘는 계통은 계기용 변압기(PT)를 거쳐야 합니다. 전원은 L1–L2 전압에서 받기 때문에 배터리가 따로 없으며, L1과 L2 사이에 80~600 V가 걸려 있어야 장비가 켜집니다.

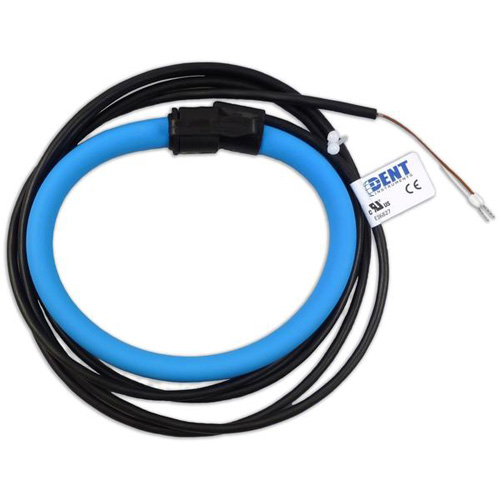

CT 입력은 333 mV를 정격 출력으로 내는 CT만 받습니다. 내부에 저항이 들어 있어 전류 대신 작은 전압을 내보내는 CT입니다. 매뉴얼은 일반 5 A 2차 CT를 직접 물리지 말고 333 mV 출력 CT를 쓰라고 안내하며, 분할형 CT와 클램프형 CT, 로고스키 코일인 RōCoil은 섞어서 연결할 수 있습니다.

결선 방식에 따라 물리는 자리가 다릅니다

CT 정격은 어떻게 골라야 할까요?

매뉴얼은 도체에 맞는 가장 작은 크기의 CT 가운데 정격이 예상 최대 부하 이상인 것을 고르라고 안내합니다. CT는 정격 근처에서 가장 정확하므로, 부하보다 정격이 훨씬 큰 CT를 물리면 작은 전류 구간에서 오차가 커집니다. 매뉴얼의 예를 보면 45 A가 흐르는 조명 회로에는 50 A CT, 2/0 도체가 물린 60 A 차단기에는 100 A CT를 권합니다. 데이터시트는 mV CT 입력 범위를 CT 정격의 200%까지로 적고 있어서, 기동 전류처럼 잠깐 정격을 넘는 전류도 그 범위 안이라면 읽을 수 있습니다.

• ELOG 설정표에 CT의 종류와 정격을 정확히 입력합니다.
• 빠른 설정의 mV CT 기본값이 100 A이므로, 다른 정격의 CT를 물렸다면 값을 반드시 고칩니다. 고치지 않으면 전류와 전력이 모두 비례해서 틀리게 기록됩니다.
• CT 그림을 목록에서 고르면 권장 위상 보정값도 함께 들어갑니다.

설치 순서: CT 먼저, 전압 리드는 나중에

매뉴얼 8쪽은 감전을 막기 위해 가능하면 회로를 차단한 상태에서 CT를 먼저 설치하고, 전압 리드는 그다음에 연결하라고 안내합니다. 전압 리드 연결 순서는 55쪽에 따로 나와 있는데, 중성선을 먼저 연결한 뒤 나머지 상 전압 리드를 연결합니다. CT와 전압 리드를 측정할 부하 쪽에 먼저 연결해 두면 작업하기 쉬운 경우가 많다는 설명도 있습니다. 절연 장갑과 보안경을 갖추고, 로거 전원이 물린 차단기에 로거 분리용이라는 표시를 붙여 두는 것도 매뉴얼의 요구 사항입니다.

CT를 먼저, 전압 리드는 중성선부터

CT 채널과 전압 위상 짝짓기

CT 1은 ELOG 설정표에서 채널 1의 기준 전압(V High)으로 지정한 상의 도체에 물려야 하고, CT 2~4도 같은 원칙을 따릅니다. 로거가 각 CT 전류에 그 채널로 지정된 전압을 곱해 전력을 계산하기 때문입니다. CT가 다른 상에 물리면 전류와 전압의 위상이 120° 어긋나 전력이 크게 줄거나 음수가 됩니다. 3상 4선 Y 결선에서는 L1, L2, L3에 CT를 하나씩 물리고 각 상 전압을 중성선 기준으로 받으며, 3상 3선 델타에서는 L2를 공통 기준으로 삼아 L1–L2, L3–L2 전압을 받는 방식이 매뉴얼 부록에 나와 있습니다.

• CT 방향: 화살표가 부하 쪽을 향하게 두고, 화살표 대신 "This Side Toward Load" 같은 문구가 있으면 그 문구를 따릅니다.
• 분할형 CT 리드: 흰색이 +, 검은색이 −라서 리드를 바꿔 꽂아도 CT를 뒤집어 단 것과 같은 결과가 나옵니다.

PhaseChek LED 색으로 보는 결선 판정

PhaseChek LED 4개가 모두 녹색이면 역률이 0.55보다 높고, CT가 맞는 상에 맞는 방향으로 물려 있다는 뜻입니다.

파란 불은 CT가 거꾸로 달려 전력이 음수로 계산된다는 표시입니다. 클램프를 풀어 뒤집거나, 손이 닿지 않는 자리라면 ELOG의 CT Flipper로 그 채널의 부호를 바꾸세요. 점멸은 두 문제가 겹친 경우이므로 상 배치를 먼저 바로잡고 나서 방향을 다시 확인해야 덜 헷갈립니다.

빨간 불인데 결선은 맞다면

계통 전체 역률이 0.55보다 낮으면 결선이 맞아도 LED가 빨간색으로 켜지며, 매뉴얼은 가볍게 돌고 있는 전동기를 그 예로 듭니다. 역률, 즉 전압과 전류의 위상 차이를 나타내는 값이 낮으면 LED만으로는 상 배치 오류와 구분할 수 없습니다. 이럴 때는 ELOG의 실시간 값 화면(Display Real-Time Values)을 열어 상별 전압, 전류, kW, 역률을 직접 읽고, 부하에서 예상되는 값과 비교해 판단하세요.

빨간 불이면 실시간 값부터 확인하세요

로깅 시작 전 점검 순서

설정표, LED, 실시간 값, 기록 용량을 차례로 확인하면 회수 후에 데이터를 버리는 일을 대부분 막을 수 있습니다.

1. ELOG 설정표의 서비스 종류가 실제 결선(단상, Y, 델타)과 같은지 확인합니다.
2. CT 종류와 정격이 설치한 CT 표기와 같은지 확인합니다.
3. PhaseChek LED가 모두 녹색인지, 아니면 낮은 역률로 설명되는 빨강인지 확인합니다.
4. 실시간 값에서 전압, 전류, kW 부호가 부하와 맞는지 비교합니다.
5. 적산 주기와 남은 기록 일수가 조사 기간보다 긴지 확인합니다.
6. CT 배치와 LED 상태를 사진으로 남기고 로깅을 시작합니다.

기록 용량은 16 MB이고, 데이터시트는 Y 결선에서 모든 항목을 2분 간격으로 기록하면 160일 넘게 남길 수 있다고 안내합니다. 적산 주기를 길게 잡을수록 기록 기간은 늘어나지만 짧은 피크가 평균에 묻히므로, 조사 목적에 맞는 간격을 먼저 정해 두세요.
